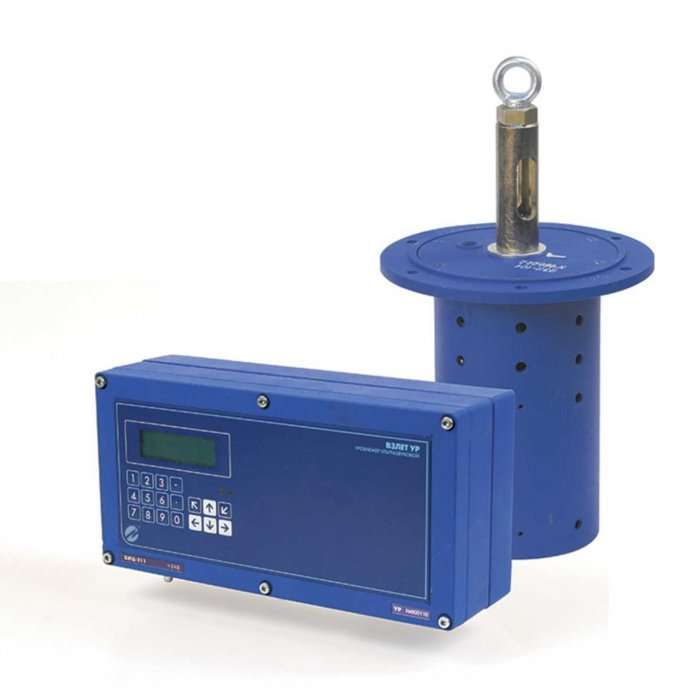

ВЗЛЕТ (УР) УР-211, УР-221 уровнемеры ультразвуковые — датчики уровня, предназначены для бесконтактного измерения уровня различных жидкостей и дистанции до границы раздела сред.
Ультразвуковой датчик уровня УР-211, УР-221 Может использоваться в качестве сигнализатора или дальномера. Позволяет определять средний уровень и перепад уровней в двух точках, наполнение и объем жидкости в резервуарах с известными объемными характеристиками.
Исполнения датчиков уровня УР-211, УР-221:
УР-211, УР-211 Ex — одноканальные;
УР-221, УР-221 Ex — двухканальные.
Преимущества ультразвуковых уровнемеров УР-211, УР-221:
— автоматический учет изменения скорости ультразвука при изменении параметров газовой среды;
— минимальное влияние пены на поверхности жидкости на результаты измерений;
— периодическая самоочистка пьезоэлектрического преобразователя (ПЭП) от конденсата и загрязнений;
— возможность ввода объемной характеристики контролируемого резервуара;
— возможность размещения блока измерения на удалении до 250 м от объекта измерения;
— акустические системы могут комплектоваться высокотемпературными датчиками от 0 до 100 °C;
— наличие взрывобезопасного исполнения;
— возможность использования в качестве сигнализатора (до 8-ми значений уровня).
Исполнения акустических систем по стойкости к агрессивным средам:
АС-хх1-ххх – пары сточных вод, спиртов, кислот, ацитона, аммиака;
АС-хх2-ххх – пары нефтепродуктов;
АС-хх3-ххх — щелочей и кислот с концентрацией до 20%.
Исполнения акустических систем по комплектности и способу монтажа:
АС-111-113 – без звуковода с термодатчиком (только для УР-211, -221);
АС-40х-110 – с репером и фланцевым креплением;
АС-50х-110 – с репером и подвесным креплением;
АС-6хх-110 – с термодатчиком и фланцевым креплением;
АС-7хх-110 – с термодатчиком и подвесным креплением.
Вывод информации ультразвуковых датчиков уровня УР-211, УР-221:
— на жидкокристаллический индикатор;
— в виде частотных и/или импульсных сигналов (по заказу);
— в виде нормированного токового сигнала (по заказу);
— по интерфейсу Ethernet (по заказу);
— по последовательному интерфейсу RS-232/RS-485;
— в виде срабатывания логических выходов(по заказу).
Технические характеристики ултразвукового уровнемера ВЗЛЕТ УР-211, ВЗЛЕТ УР-221:
| Характеристика | УР-211, УР-211 Ех | УР-221, УР-221 Ех |
| Количество каналов измерения, шт. | 1 | 2 |
| Максимальная измеряемая дистанция, м: — без блока взрывозащиты — с блоком взрывозащиты |
15 12 |
|
| Определяемые параметры | уровень по одному каналу | — уровень по двум каналам — перепад уровней — средний уровень по двум каналам |
| Абсолютная погрешность измерения дистанции и уровня в изотропной среде, мм | не более ±4,0 | |
| Зона нечувствительности, м: — для акустической системы с термодатчиком — для акустической системы с репером |
0,8 1,4 |
|
| Длина соединительного кабеля акустических систем, м | до 250 | |
| Степень защиты: — измерительного блока — датчика |
IP54 IP67 |
|
| Глубина архивов измерительной информации, записей: — интервальный — часовой — суточный |
6 000 1 440 60 |
|
| Напряжение питания, В | =24 | |
| Потребляемая мощность, Вт | не более 20 | |
| Габаритные размеры измерительного блока, мм | 250 х 135 х 90 | |
| Масса измерительного блока, кг | не более 3 | |
| Гарантийный срок эксплуатации, мес. | 21 | |
Возможные ошибки при оформлении заказа на ультразвуковой уровнемер УР-211, УР-221
Ввиду сложности обозначения, наличия разных видов акустических преобразователей (ВЗЛЕТ (УР) УР-211, УР-221), дополнительных блоков выходов (релейный, токовый, интерфейс), рекомендуем быть внимательными при оформлении заказа ультразвукового уровнемера УР-211, УР-221, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: акустический датчик-преобразователь или датчик-реле(сигнализатор) уровня, акустический измеритель-регулятор уровня и т.п.
— неправильные обозначения модели и орфографические ошибки: Взлет-211, УР221 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: Ultrasonic level transmitter UR-211,-221, ultrazvukovoj urovnemer vzlet ur-211, dpktn EH-211, DPKTN EH-221 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на акустический датчик уровня УР-211, УР-221, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики прибора (диапазон измерения, наличие и вид дополнительных модулей выхода, длину соединительного кабеля) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Общие определения, сведения и понятия об ультразвуковых (акустических) уровнемерах
Эхо — это звуковые волны, отраженные от какого-либо препятствия (зданий, холмов, деревьев) и возвратившиеся к своему источнику.
Акустические волны (звуковые волны) — это возмущения упругой материальной среды (газообразной, жидкой или твёрдой), распространяющиеся в пространстве. Акустическими возмущениями являются локальные отклонения плотности и давления в среде от равновесных значений, смещения частиц среды от положения равновесия. Эти изменения состояния среды, передающиеся от одних частиц вещества к другим, характеризуют звуковое поле. В акустических волнах осуществляется перенос энергии и количества движения без переноса самого вещества.
В газообразных и жидких средах, обладающих объёмной упругостью, могут распространяться только продольные акустические волны, в которых смещения частиц совпадают по направлению с распространением волны.
Ультразвуковой уровнемер — это акустический датчик уровня, предназначенный для бесконтактного автоматического дистанционного измерения уровня жидких сред (в том числе загрязненных сточных вод (безнапорных канализационных стоков), взрывоопасных, агрессивных, вязких, неоднородных, выпадающих в осадок, а также сыпучих материалов с диаметром гранул и кусков обычно от 1 до 300 мм.
Принцип действия ультразвукового уровнемера (далее УЗУ: ЭХО, УР, ЗОНД, ДДУ, ДТУ и др.) основан на локации уровня звуковыми импульсами (акустическими волнами), проходящими через газовую среду и отражающимися от границы раздела «газ – измеряемая среда», по углу излучения между излучателем и приемником и времени прохождения звуковой волны определяется дистанция до границы раздела сред.
УЗУ — это прибор, измеряющий уровень, который, по-сути является счетчиком-измерителем непрямого действия. Под приборами непрямого действия подразумеваются устройства, которые определяют изменение уровня жидкости или сыпучих продуктов, не входя в непосредственный физический контакт с самой жидкостью.
Современные УЗУ могут использоваться также в качестве сигнализатора или дальномера. Позволяют определять средний уровень и перепад уровней в двух точках, наполнение и объем жидкости в резервуарах с известными объемными характеристиками.
