Волноводный погружной уровнемер STREAMLUX SLL-RGW700 предназначен для контактного измерения уровня жидкостей и сыпучих материалов в максимально узких пространствах. Такая способность уровнемера STREAMLUX SLL-RGW700 обеспечивается принципом распространения измеряющей волны вдоль штыря или троса (волновода).
Диапазон измерения уровня 0,5…30 м.
Погрешность измерения уровня от 3 мм.
Измеряемая среда жидкость, порошок.
Температура среды от -200 до +400°С.
Давление в ёмкости до 40 МПа.
Угол рассеивания 0°.
Опросный лист на радарные уровнемеры STREAMLUX SLL-RGW700, SLL-RD8000
Конструкция волноводного типа уровнемера STREAMLUX SLL-RGW700 позволяет производить контактное измерение уровня в условиях повышенной сложности: кипения, перемешивания, активного пенообразования и высокого уровня парения.
Уровнемеры STREAMLUX SLL-RGW700 с направленной волной отлично справляются с измерением циркулирующих жидкостей, работают совместно с пропеллерными смесителями и в аэротенках.
Уровнемер STREAMLUX SLL-RGW700 работает в диапазоне температур от -200 до +400°С и давлении до 40 МПа, нестабильных условиях процесса: изменения вязкости, плотности или кислотности не влияют на точность.
Уровнемеры SLL-RGW700 благодаря направленности волны, предельно чётко определяют границу измеряемого продукта с окружающей средой, что позволяет им работать с максимальной точностью.
Модели уровнемеров SLL-RGW700, оснащённые коаксиальным волноводом, разработаны для работы в жидкостях с низкой диэлектрической проницаемостью. Например, для измерения неионизированной или деоксигенированной воды и других подобных жидкостей, с которыми плохо справляются другие модели уровнемеров всех типов.
Погружные волноводные уровнемеры STREAMLUX SLL-RGW700 применяются для измерения уровня следующих сред:
| Жидкости: воды чистые, неионизированные или раскисленные (деоксигенированные), а также сточные в процессе очистки кислоты, щёлочи, растворители, спирты тетрахлорид титана краски и лаки масла, нефть и нефтепродукты |
Твёрдые вещества в виде порошков и гранул: цемент, клинкер, шлам опилки пылеугольная крошка, сухая зола, сажа глинозём зерно, мука, соль и другие сыпучие пищевые продукты |
Дополнительные преимущества уровнемеров SLL-RGW700:
— Принцип «управляемой волны» позволяет измерять материалы с более низкими (≥1,3) диэлектрическими постоянными.
— Направленная волна легко преодолевает пар и пену, которые не влияют на результаты измерений.
— Результаты измерений не зависят от плотности жидкости, рыхлости твёрдых материалов, температуры и пыления во время подачи.
— Измерение уровня всех проводящих, непроводящих и агрессивных сред.
Стоимость уровнемера STREAMLUX SLL-RGW700 зависит от исполнения, дополнительных опций, комплектации, общего объема заказа и других ценообразующих факторов (Опросный лист на радарный уровнемер STREAMLUX SLL-RGW700).
Цена уровнемера SLL-RGW700 высылается по запросу*
*- Конкретные условия поставки и цены, как выбрать, заказать (купить) уровнемер SLL-RGW700 (наличие на складе или срок изготовления/производства), уточняйте у менеджеров.
Для наиболее качественного подбора уровнемера SLL-RGW700 рекомендуется приложить к опросному листу эскиз емкости/резервуара.
1. Технические характеристики волноводного погружного уровнемера STREAMLUX SLL-RGW700
1.1. Устройство и работа уровнемера STREAMLUX SLL-RGW700

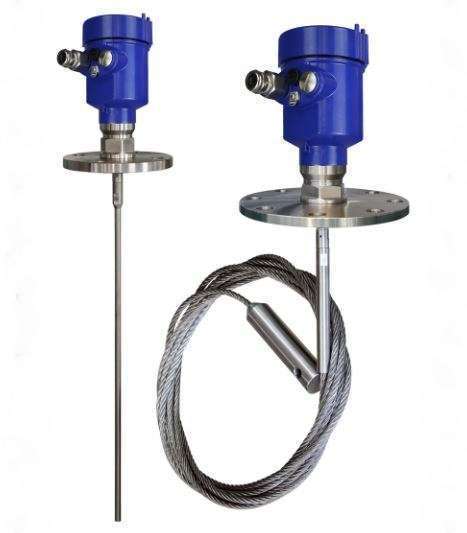

Волноводные уровнемеры STREAMLUX SLL-RGW700 могут комплектоваться штыревым волноводом для измерения в диапазоне от 0,5 до 6 метров или тросовым волноводом для диапазона измерений от 1 до 30 м. Волноводы представляют собой металлические жёсткие стержни или гибкие металлические кабели.
Выбор волновода зависит от конкретных условий измерений и подбирается специалистами.
Для измерения материалов с диэлектрической постоянной ≤1.3 и вязкостью ≤500сСт при слабом налипании, используют волноводы коаксиального типа. Направляющий волну стержень помещается соосно внутрь своего рода мерной трубки с отверстиями для свободного протекания жидкости. Внешняя трубка отсекает пену, сильное бурление и наведённые помехи, позволяя эхо-сигналу дойти до приёмника без искажений и потерь.
Эта компактная и надёжная конструкция не только подходит для таких сложных сред, как неионизированная и деоксигенированная вода, но также позволяет отсеивать помехи от близко расположенных мешалок или отверстий для налива жидкости в ёмкость.
Для измерения уровня агрессивных веществ волноводная часть уровнемера SLL-RGW700 может быть покрыта антикоррозийной оболочкой, проницаемой для радиолучей.
Принцип работы волноводного уровнемера SLL-RGW700
Микроволновый импульс проходит по внешней поверхности волновода (стержня или кабеля) до встречи с измеряемой средой.
На границе резкого изменения диэлектрической проницаемости (совпадающей с границей сред) происходит отражение импульса, обратный эхо-сигнал принимается антенной и обрабатывается вычислителем.
Расстояние до продукта рассчитывается по разнице во времени между излучённым и эхо импульсами.
1.1.1. Варианты исполнения (комплектации) уровнемера SLL-RGW700
Опросный лист на радарные уровнемеры STREAMLUX SLL-RGW700, SLL-RD8000
Базовая комплектация радарного уровнемера SLL-RGW700 (выделена жирным шрифтом в таблице ниже) включает в себя оптимально сбалансированный набор функций и подходит для решения большинства задач измерения уровня жидкостей и других веществ.
| Параметра уровнемера SLL-RGW-700 | Вариант исполнения |
| Вид волновода | штырь трос с защитой ПТФЭ с армированием |
| Измеряемый материал | Жидкость Порошок цемент зола |
| Диапазон измерения | до 6 метров до 15 метров до 20 метров до 30 метров |
| Фланец | резьба G 1½″A резьба 1 ½″ NPT DN50 DN80 DN100 DN150 DN200 другое |
| Давление | 0,3 МПа 1,6 МПа 4,0 МПа 40 МПа |
| Температура | -40 +130°С -40 +200°С -40 +250°С -40 +400°С |
| Класс защиты | IP65 IP67 с защитой от агрессивных сред |
| Конструкция | Моноблок С выносным дисплеем |
| Питание | 12 В 24 В 220 В |
| Выходной сигнал | HART 2 провода HART 4 провода RS485 |
1.2. Основные параметры уровнемера SLL-RGW700
| Параметр (характеристика) уровнемера SLL-RGW700 | Значение параметра (характеристики) |
| Тип антенны | Волноводы различных типов длиной от 0,5 до 30 метров |
| Дистанция измерения уровня, м | 0,5…30 м |
| Точность измерения уровня | ± 3…10 мм |
| Зона нестабильной точности | 300…500 мм |
| Температурный диапазон измеряемой среды (Тис) | -200…+400° |
| Технологическое давление в резервуаре | -0,1… 40 МПа |
| Рабочая частота | 500 МГц…1,8 ГГц |
2. Возможные ошибки при оформлении заказа на радарный (радиоволновой) уровнемер SLL-RGW-700 (СЛЛ-РГВ-700)
При заказе радиоволнового уровнемера SLL-RGW-700 (СЛЛ-РГВ-700) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: радиоволновой микроволновой датчик преобразователь уровня, СВЧ уровне-мер, регистратор, регулятор, измеритель уровня, датчик-реле, расходомер, датчик уровня, преобразователь уровня, детектор, индикатор, сенсор, регистратор и т.п.
— неправильные обозначения модели: Strimlux, Stremlux, Strim Luks, SLL-RGW701, SLL-RGW-700, SLL-RGW-701, SLLRGW700, SLLRGW-700, SLL-RGW-7OO, SLL-R7000, СЛЛ-РГВ700, Стрим Люкс СЛЛ-РГВ-700 и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: radar level gauge Streamlux SLL-RGW700, micro wave level gauge, radio wave level meter SLL-RGW700, urovnemer streamlux SLL-RGW700, Ыекуфьдгч ЫДД-КПЦ700 (в Ru-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на преобразователи уровня радио-волновые SLL-RGW-700 (уровнемеры радарные микроволновые), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (необходимость и маркировку взрывозащиты, код выходного сигнала, параметры измеряемой и окружающей среды и т.п) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на радарные волноводные уровнемеры STREAMLUX SLL-RGW700:
см. Карта заказа STREAMLUX SLL-RGW700 уровнемер волноводный (Опросный лист Опросный лист на радарные уровнемеры STREAMLUX SLL-RGW700, SLL-RD8000).
см. Технические характеристики STREAMLUX SLL-RGW700 уровнемер волноводный (Тех.описание).
см. Руководство по эксплуатации STREAMLUX SLL-RGW700 уровнемер волноводный.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
