Микроволновый (радиоволновый) сигнализатор уровня СИУР-03В2 предназначен для контроля предельного уровня заполнения резервуаров сыпучими и жидкими материалами, а также может быть применен для контроля уровня горящего топлива в котлах.
Сигнализатор СИУР-03В2 может применяться в условиях высокой температуры и высокой запыленности и относится к сравнительно новому классу датчиков контроля предельного уровня.
Первые образцы микроволновых сигнализаторов уровня СИУР-03В2 были изготовлены еще в 1997 году по заказу ОАО «Фосфор» (г. Тольятти) для установки на печах обжига шихты взамен радиоизотопных датчиков.
Датчики-сигнализаторы уровня СИУР-03В2 отличаются высокой надежностью, в них нет элементов, подверженных износу и тем самым ограничивающих срок службы.
Микроволновые сигнализаторы уровня СИУР-03В2 устанавливаются таким образом, что внутрь резервуара никакие элементы датчика не заходят, это позволяет их использовать на материалах с крупными фракциями (руда, щебень и т.п.).
Микроволновые датчики СИУР-03В2 по сравнению с применяемыми до настоящего времени ротационными и вибрационными сигнализаторами уровня не чувствительны к налипанию материала, не подвержены его абразивному воздействию и совершенно не нуждаются в обслуживании.
Микроволновый сигнал свободно проходит через сыплющийся поток материала, что позволяет использовать сигнализатор СИУР-03В2 при любой запыленности среды, в том числе и в момент загрузки сыпучего материала.
Еще одно преимущество микроволновых сигнализаторов СИУР-03В – работоспособность в средах с экстремальными температурами.
Сигнализаторы СИУР-03В2 нашли широкое применение в котельных на древесных отходах для контроля и автоматического регулирования уровня горящего топлива.
Сигнализаторы СИУР-03В2.3 и СИУР-03В2.4. были специально разработаны для контроля количества цемента в силосах заводов ЖБИ (подробнее см. ниже).
Сигнализатор СИУР-03В2 надежен, не чувствителен к радионаводкам и сетевым помехам, не нуждается в обслуживании, а по сравнению с радиоизотопными датчиками отличается полной безопасностью для персонала.
Опросный лист для заказа сигнализатора уровня СИУР-03В2
Варианты исполнения сигнализатора уровня СИУР-03В2 классифицируются по конструктивному исполнению антенн
| Исполнение сигнализатора уровня | Особенности конструкции исполнения |
| СИУР-03В2.1(ф) | На основе прямоугольного волновода из латуни (труба 23×10×1 ДКРНТ Л96), на торце — фланец из латуни |
| СИУР-03В2.1(з) | На основе прямоугольного волновода из латуни (труба 23×10×1 ДКРНТ Л96), на торце – фторопластовая заглушка |
| СИУР-03В2.2 | На основе круглого волновода из нержавеющей стали 12Х18Н10Т (труба круглая бесшовная Ø32×2) |

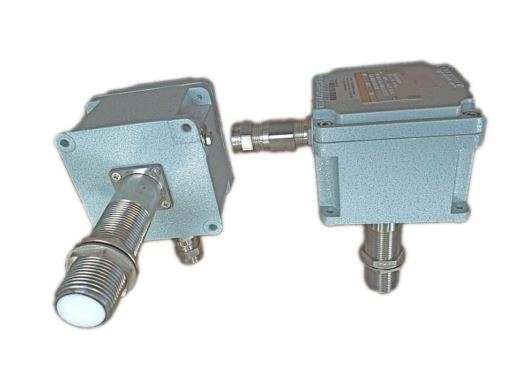

| СИУР-03В2.3(4) | На основе круглого волновода из нержавеющей стали 12Х18Н10Т с трубной цилиндрической резьбой 1″. Допустимое давление в силосе — до 10ат. Подключение внешнего кабеля — через герметичный разъем (вар.3), или к клеммным контактам под винт, при этом кабель вводится внутрь электронного блока через гермоввод( вар.4). |
Модификации сигнализаторов уровня СИУР-03В2.3 и СИУР-03В2.4. были специально разработаны для контроля количества цемента в силосах заводов ЖБИ, находящегося под избыточным давлением.
Сигнализатор уровня СИУР-03В2.4 отличается от сигнализатора СИУР-03В2.3 только способом подключения кабелей: вместо разъемных соединителей использованы гермовводы.
В силосе с цементом на заводах ЖБИ контроль уровня заполнения обычно осуществляют в нижней его части — для сигнализации о необходимости новой загрузки материала, и в верхней части — для предотвращения переполнения силоса во время загрузки. На силосы объемом более 60 м3 иногда устанавливают датчики и в средней его части. Налипший на стенки силоса и на поверхность датчика слой цемента толщиной в 15 см не влияет на работоспособность. Для того чтобы датчик зафиксировал наличие цемента, необходима большая толщина слоя материала на контролируемом уровне, например, 40 — 50 см.
Допустимое избыточное давление для датчиков СИУР-03В2.3 и СИУР-03В2.4 – 10 ат.
Особенность сигнализатора СИУР-03В2.5М – этот вариант комплектуется дополнительным блоком синхронизации (БС), обеспечивающим повышенную селективность принимаемого сигнала. Благодаря такой особенности чувствительность сигнализатора увеличена на 30 дБ (чувствительность – максимальное допустимое ослабление микроволнового зондирующего сигнала на пути распространения от передающего модуля к приемному) и составляет не менее 90дБ.
Стоимость сигнализатора уровня СИУР-03В2 зависит от исполнения (см. таблицу выше), дополнительных опций, общего объема заказа и других ценообразующих факторов (Опросный лист для заказа сигнализатора уровня СИУР-03В2).
Цена сигнализатора СИУР-03В2 высылается по запросу.
Конкретные условия поставки и цены, как выбрать, заказать (купить) сигнализатор СИУР-03В2 (наличие на складе или срок изготовления), уточняйте у менеджеров.
Технические характеристики микроволнового сигнализатора уровня СИУР-03В2
Микроволновый сигнализатор уровня СИУР-03В2 состоит из приемного и передающего модулей, которые устанавливаются на противоположных стенках резервуара на контролируемом уровне. Излучение и прием радиоволн антеннами производится через отверстия в стенках резервуара.
Передатчик ПД через подключенную к нему антенну излучает внутрь резервуара радиоволны, которые через вторую антенну поступают в приемник ПМ, где преобразуются в информационный сигнал.
Критерием наличия или отсутствия сыпучего материала на контролируемом уровне в резервуаре является степень поглощения излучаемого радиосигнала на пути от передающей до приемной антенн. При этом имеется в виду, что при передаче через сыпучий материал мощность радиосигнала ослабляется не менее чем в 3…5 раза по сравнению с прохождением в свободном пространстве. Экспериментально установлено, что радиосигнал при прохождении через слой цемента, руды, щебня, песка, угля толщиной 30 — 50 см и более, ослабляется не менее чем в 10 раз.
В зависимости от объекта установки и технологических особенностей производства существует несколько вариантов установки датчиков сигнализатора уровня СИУР-03В2.
Сигнализатор СИУР-03В2 может быть установлен как на стенках бункера, так и на его верхней поверхности, в последнем случае для передачи зондирующего сигнала на контролируемый уровень следует использовать стальные трубы с внутренним диаметром не менее 30мм. Необходимо отметить, что длина труб и качество обработки их поверхности не важны.
Сигнализаторы СИУР03-В2 предназначены для работы при безопасном сверхнизком напряжении (24В), не имеют внутренних электрических цепей, работающих при более высоком напряжении.
| Параметр (характеристика) сигнализатора уровня СИУР-03В2 | Значение параметра (характеристики) |
| Чувствительность (предельное расстояние между антеннами), не менее | 25 м |
| Температура окружающей среды в месте установки блоков ПМ и ПД (допустимая температура корпусов блоков ПМ и ПД при эксплуатации) | -45…+85 °С |
| Максимальная допустимая температура нагрева внешнего (излучающего) торца антенн (при выполнении п.3.2): — вариант В2.1 — вариант В2.2 с фторопластовой заглушкой — варианты В2.6 / В2.61 (с керамической заглушкой) * примечание 1 — варианты В2.3 / В2.31 / В2.4 / В2.41 |
+150 °С +220 °С +400 °С +200 °С |
| *Примечание 1. По требованию заказчика в антеннах может быть использована высокотемпературная керамика с рабочей температурой до 800 °С, что обеспечит возможность ввода антенн непосредственно в область пламени печей. | |
| Размеры отверстий в стенках резервуара: — для антенн, выполненных из прямоугольного волновода, не менее — для антенн, выполненных из стальной нержавеющей трубы |
12×25 мм Ø 35 мм |
| Рабочий диапазон длин волн зондирующего СВЧ сигнала | 3 см |
| Средняя мощность зондирующего сигнала, не более | 3 мВт |
| Максимальная плотность потока мощности СВЧ сигнала, излучаемого передатчиком и его антенной на расстоянии 0,5 м (усредненное за период значение), не более | 0,5 мкВт/кв.см |
| Выходной каскад выполнен на полевом транзисторе p-типа | |
| Выходное напряжение: — в отсутствии заполнения резервуара на контролируемом уровне (СВЧ сигнал проходит через резервуар без ослабления), не менее — при заполнении резервуара на контролируемом уровне, не более |
+UБпит -1 В 1В |
| Электрическая нагрузка на выходе приемника (максимальный допустимый ток нагрузки) | 150 мА |
| Напряжение питания (Uпит) сигнализатора (источник постоянного тока): — номинальное — максимальное допустимое — минимальное допустимое |
+24 В +27 В +20 В |
| В качестве источника питания может быть использован блок питания типа DNR18US24 «XPPOWER» | |
| Ток, потребляемый сигнализатором по цепи питания (без учета тока, потребляемого внешней нагрузкой), не более | 100 мА |
| Гальваническая изоляция электрических цепей электронных блоков сигнализатора от корпуса, не менее | 500 В |
| Габаритные размеры блоков приемника и передатчика (без антенн): — вариант СИУР-03В2.1 — вариант СИУР-03В2.2 / В2.3 |
140×140×85 мм 135×130×100 мм |
| Габаритные размеры антенн-волноводов: — вариант СИУР-03В2.1 — вариант СИУР-03В2.2 — вариант СИУР-03В2.6 / В2.61 — вариант СИУР-03В2.3 / В2.31 / В2.4 / В2.41 |
(ф)46×46мм, L=120…300мм (з)33×25мм,L=120…300мм Ø33мм, L=200…1500мм * Ø33 мм, L=120 мм |
| * Примечание 2. Длина антенн определяется из условий применения и указывается при заказе. | |
| Длина поставляемых кабелей для электронных блоков с кабельными разъемами (в комплектацию блоков, оснащенных кабельными гермовводами, кабель не входит) | 5 м |
| Степень защиты оболочки блоков сигнализатора от проникновения пыли и влаги по ГОСТ 14254-96 | IP65 |
| Масса блоков: — передатчика ПД — приемника ПМ |
1,2 кг 1,2 кг |
| Гарантийный срок эксплуатации | 24 мес |
Возможные ошибки при оформлении заказа на радарный уровнемер СИУР-0ЗВ2 (датчик предельного уровня радиоволновый)
При заказе радарного уровнемера СИУР-0ЗВ2 (датчика предельного уровня радиоволнового) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: регистратор, регулятор, измеритель уровня, датчик-реле, расходомер, датчик уровня, преобразователь уровня, детектор, индикатор, сенсор и т.п.
— неправильные обозначения модели: СИУР03В2, СИУР03-В2, СИУР-03-В2, СИУР-0ЗВ2, СИ-УР-ОЗВ-2, СИУР-О3В, ЗИУР-03-В, СИУР-03В-2.1ф, СИУР-03В-2.1з, СИУР-03В-2.2, СИУР-03В-2.3, СИУР-03В-2.4, СУР, СИР, УРСИ, УРС, УР, СР, СУ и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: radar level gauge, micro wave level gauge, radio wave level indicator SIUR-03V2, signalizator siur-03v2, CBEH-03D2 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на преобразователи уровня радио-волновые СИУР-03-В2 (уровнемеры радарные микроволновые), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (необходимость и маркировку взрывозащиты, код выходного сигнала, параметры измеряемой и окружающей среды и т.п) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на радарные микроволновые сигнализаторы СИУР-03В2:
см. Карта заказа СИУР-03В2 сигнализатор уровня микроволновой (Опросный лист для заказа сигнализатора уровня СИУР-03В2).
см. Технические характеристики СИУР-03В2 сигнализатор уровня микроволновой (Тех.описание).
см. Руководство по эксплуатации СИУР-03В2 сигнализатор уровня микроволновой.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
