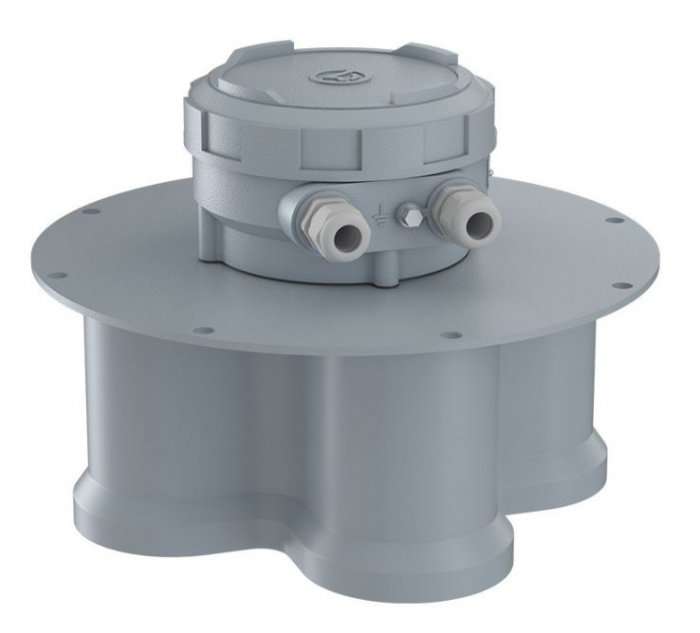

3D-уровнемер УЛМ-3D-5 (датчик уровня радарный многолучевой)

В данном подразделе представлен бесконтактный 3D-уровнемер УЛМ-3D-5 (датчик уровня радарный многолучевой пятиканальный).

Опросный лист для подбора конфигурации радарного 3D-уровнемера УЛМ-3D-5

Датчик уровня УЛМ-3D-5 -это многолучевой (многоканальный) радарный 3D-уровнемер со сверхвысокой рабочей частотой (от 120 до 140 ГГц), предназначенный для бесконтактного измерения 3D-уровня и объема сыпучего материала в закрытых резервуарах и открытых хранилищах (бункер, силос и т.д.).

Уровнемер УЛМ-3D-5 прекрасно подходит для измерения 3D-уровня и объема зерна, сои, риса, сахара, жмыха, шрота, семечки, угля, руды, цемента, щебня, глинозема и других пищевых и непищевых сыпучих продуктов.

Экстремально высокая рабочая частота (до 140 ГГц) и узость измерительного луча (2°) обеспечивают высокую избирательность, чувствительность, точность и максимальную надежность измерений в каждой точке

Наличие пяти измерительных каналов позволяет оценивать уровень продукта в нескольких точках (до 5-и) одновременно, визуализировать трехмерный профиль (3D-уровень) поверхности продукта и вычислять объём контролируемого материала (необходимо ПО «MULTI BEAM RADAR SURFACE PLOTTER»).

Результат измерения сыпучего продукта, по точности, обеспечиваемый УЛМ-3D-5 многократно превышает результат однолучевого радарного уровнемера.

Особенности и преимущества радарного уровнемера УЛМ-3D-5:

— Многоканальность — одновременное измерение уровня в 5 точках, что позволяет получать информацию о рельефе поверхности материала.

— Сверхвысокая рабочая частота — 120-140 ГГц.

— Изолированная, защищенная антенная система позволяет работать в пылевых средах.

— Точность измерения уровня каждым каналом (лучом) ±5мм.

— Ширина измерительного луча (диаграммы направленности) каждого канала — 2°. Узкие измерительные лучи дают более детальную картину поверхности материала.

— Измерение среднего уровня.

— Измерение объема.

— УЛМ-3D-5 имеет взрывозащищенное исполнение Ex tb IIIC T85°C Db.

Благодаря использованию такой уникальной схемы построения и сверхвысокочастотной радарной технологии, радарный уровнемер УЛМ-3D-5 гарантировано измеряет уровень сыпучего продукта в нескольких точках одновременно. Результаты измерения позволяют произвести вычисление и построение трехмерного профиля поверхности сыпучего продукта, хранящегося в бункере и вычислить объем контролируемого материала.

Радарный принцип гарантирует стабильные измерения не зависящие от запыленности, а высокая частота и узость измерительного луча УЛМ-3D-5 высокую избирательность, чувствительность и точность измерения уровня в каждой точке. Результат измерения сыпучего продукта, по точности, обеспечиваемый УЛМ-3D-5 многократно превышает результат однолучевого уровнемера. При использовании УЛМ-3D-5 одновременно с программным комплексом MULTI BEAM RADAR SURFACE PLOTTER, с высокой точностью вычисляется объем хранимого продукта и выводится визуальное трехмерное изображение поверхности продукта.

Формально ULM‑3D‑5 называется просто радарным уровнемером, но фактически это целая измерительная система, состоящая из нескольких радарных уровнемеров с рабочей частотой свыше 120 ГГц, измерительным лучом шириной 2°, работающих в «общей связке» и в едином корпусе. Многоканальность ULM‑3D‑5 обеспечивает высокую степень интеграции получаемой информации об уровне продукта, а узкие измерительные лучи – высокую стабильность и надежность измерения по каждому каналу. Таким образом, установка одного ULM‑3D‑5 на бункер или силос с сыпучим материалом позволяет увеличить точность измерения объема в несколько раз.

Уровнемер УЛМ-3D-5 имеет защищённую герметичную антенну, не контактирует с измеряемой средой, что позволяет использовать его для работы в пылевых средах.

Уровнемер УЛМ-3D-5 удовлетворяет всем современным требованиям и нормам безопасности. Мощность излучения уровнемера не превышает 8мВт, что значительно ниже предельно допустимых значений и полностью безопасно для живых организмов и человека.

Для дополнительного увеличения точности измерения объема и дополнительной детализации отображения поверхности, на одном резервуаре могут быть установлены несколько УЛМ-3D-5 одновременно. В этом случае, уровнемеры УЛМ-3D-5 объединяются в единую измерительную систему.

Для подбора требуемой Вам конфигурации уровнемера УЛМ-3D-5 и комплектации системы измерения уровня, необходимо заполнить опросный лист и выслать его в наш адрес.

Опросный лист для подбора конфигурации радарного 3D-уровнемера УЛМ-3D-5

Стоимость радарных уровнемеров УЛМ-3D-5 зависит от исполнения, а также от цен на дополнительное оборудование, общего объема заказа и прочих ценообразующих факторов.
Цена уровнемера УЛМ-3D-5 (преобразователя уровня радиолокационного) высылается по запросу.
Конкретные условия поставки, цены, как заказать (купить) радарный уровнемер УЛМ-3D-5 (или уточнить срок изготовления/производства) уточняйте у менеджеров.

Подбор конфигурации уровнемера УЛМ-3D-5 производится квалифицированными специалистами на основании заполненного опросного листа, чертежей резервуара, технического задания и прочей необходимой технической информации, предоставляемой Заказчиком при размещении заказа.

1. Технические характеристики радарного 3D-уровнемера УЛМ-3D-5

1.1. Устройство и работа уровнемера УЛМ-3D-5

Пятиканальный радарный уровнемер УЛМ-3D-5 предназначен для измерения уровня и объема сыпучих пищевых продуктов: зерна, кукурузы, сои, риса, муки, комбикорма, шрота и так далее, а также для измерения уровня непищевых сыпучих материалов: цемента, клинкера, руды, угля, щебня, песка, минеральных удобрений и так далее.

Уровнемер УЛМ-3D-5 содержит пять идентичных измерительных каналов (лучей) – направление излучения центрального канала совпадает с продольной осью уровнемера, благодаря многоканальности уровнемер имеет возможность измерять 3D-уровень сыпучего продукта и объем.

Пять каналов функционируют как пять независимых FMCW-радаров.

Каждый канал — это радарный датчик уровня, работающий на частоте свыше 120ГГц, с шириной диаграммы направленности (шириной луча) 2°, который измеряет расстояние до поверхности продукта, каждый в своей точке.

Зная местоположение уровнемера УЛМ-3D-5 относительно конструкций резервуара (силоса), угол наклона луча и высоту установки, можно вычислить уровень продукта в контролируемой точке, средний уровень продукта и объем.

Принцип работы УЛМ-3D-5

Уровнемер УЛМ-3D-5, по каждому из каналов, излучает в направлении измеряемого продукта непрерывную частотномодулированную электромагнитную волну в миллиметровом диапазоне и принимает отраженную от продукта волну, которая смешивается с излучаемой.

Выделенная результирующая частота соответствует расстоянию до измеряемого продукта по текущему измерительному каналу.

Информация от каждого измерительного канала уровнемера может быть передана в ПО «MULTI BEAM RADAR SURFACE PLOTTER», которое строит профиль поверхности продукта, рассчитывает объём и массу (при известной плотности продукта) измеряемого
материала с учетом формы и геометрических размеров резервуара.

ПО «MULTI BEAM RADAR SURFACE PLOTTER» позволяет создавать измерительную систему, включающую в свой состав несколько уровнемеров УЛМ-3D-5 или УЛМ-3D-1 (с одним измерительным лучом), что позволяет снизить погрешность измерения объема до 0,5% или увеличить зону измерений.

Программный комплекс системы измерения объёма сыпучих материалов на базе уровнемеров УЛМ-3D-5 или УЛМ-3D-1 позволяет:

— выполнять конфигурирование измерительной системы с учетом её конструктивных параметров и аппаратной реализации;

— вычислять уровни по всем каналам уровнемеров входящих в систему и автоматически вычислять текущий объём сыпучих материалов, находящихся в резервуаре;

— предоставлять данные о минимальном, максимальном и среднем уровнях сыпучего материала в резервуаре;

— рассчитывать массу сыпучего материала исходя из измеренного объема используя заданную или полученную из таблицы по среднему уровню плотность;

— отображать трёхмерную модель поверхности сыпучего материала;

— вести журналы, содержащие данные об измеренных и расчётных параметрах в предыдущие моменты времени, и просматривать их в графическом виде.

1.2. Основные параметры уровнемера УЛМ-3D-5

Корпус выполнен из алюминия имеющего анодированное защитное покрытие с порошковой окраской. Исполнение взрывозащиты Ex tb IIIC
T85°C Db. Степень защиты от пыли и влаги IP65.

Детали уровнемера, контактирующие со средой резервуара, выполнены из фторопласта-4 (PTFE) и нержавеющей стали.

1.3. Монтаж радарного датчика уровня УЛМ-3Д-5

2. Возможные ошибки при оформлении заказа на радиоволновой ЗД-уровнемер УЛМ-3Д-5 (датчик уровня радиолокационный многолучевой)
