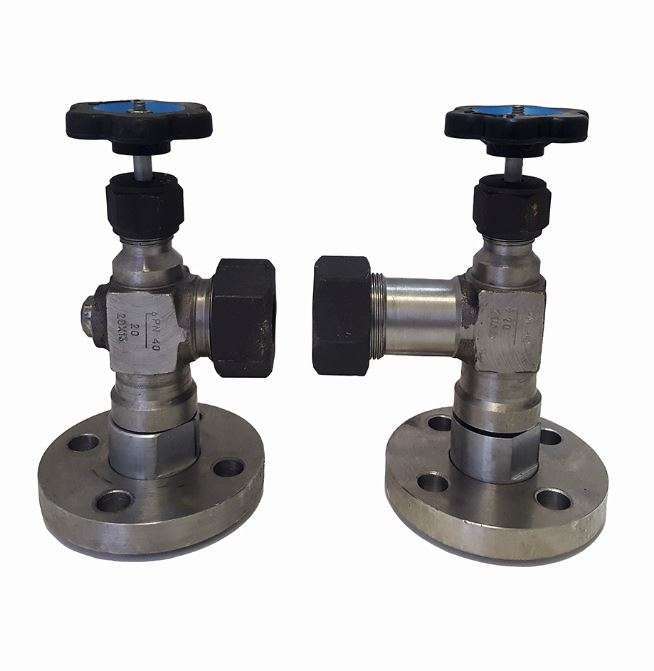

В данном подразделе представлено запорное устройство указателя уровня 12нж13бк1, клапанного типа, номинальным диаметром – Ду20.
.Запорное устройство 12нж13бк1 устанавливается на емкостях, котлах для визуального определения уровня жидкости. Присоединение — фланцевое.
В качестве указателя уровня обычно используется рамка водоуказательная 12кч11бк (при давлении до 4,0 (40) МПа (кгс/см²)) или кварцевая трубка диаметром 20 мм (при давлении до 3,0 (30) МПа (кгс/см²)).
Стоимость запорного устройства указателя уровня 12нж13бк1 (Ду20, Ру40) зависит от общего объема заказа и других ценообразующих факторов.
Оптовая цена запорного устройства 12нж13бк1 от 18600 руб. с НДС.
Конкретные условия поставки и цены, как заказать (купить) запорное устройство 12нж13бк1, а также наличие на складе (срок изготовления/производства) уточняйте у менеджеров.
Технические характеристики запорного устройства указателя уровня 12нж13бк1
Работа запорного устройства указателя уровня 12нж13бк1 основана на принципе сообщающихся сосудов, согласно которому уровень жидкости, поступающей из рабочей емкости в указатель уровня (водоуказательную рамку), соответствует уровню жидкости в емкости.
Основные параметры запорного устройства 12нж13бк1:
Привод: ручной (закрытие и открытие клапанов производится поворотом «барашка».
Максимальное рабочее давление PN, МПа (кгс/см²): 4,0(40).
Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80.
Установочное положение на трубопроводе: верхний клапан в верхней части емкости, нижний клапан — в нижней части емкости.
Регламентирующий документ: ТУ26-07-1093-74.
Герметичность затвора: «В» по ГОСТ 9544-93.
Климатическое исполнение: «У1», «Т1» по ГОСТ 15150-69.
Уплотнение в затворе: конусное, металл по металлу.
Крутящий момент на открытие и закрытие: 8 (0,80 н*м (кгс*м).
Материалы основных деталей запорного устройства 12нж13бк1.
Материал изделия (корпус, штуцер, седло, шпиндель, гайка накидная): сталь 20Х13.
Материал изделия (втулка сальниковая): ПА-ЖД.
Материал изделия (прокладка): паронит.
Материал изделия (сальниковая набивка): шнур асбестовый ШАОН 3.
Условия эксплуатации запорного устройства указателя уровня 12нж13бк1:
Температура рабочей среды: от -40°С до + 200°С.
Рабочая среда: вода, пар, агрессивные жидкости.
Температура окружающей среды: от -40°С до + 40°С.
Показатели надежности запорного устройства 12нж13бк1:
Средний срок службы: не менее 5 лет.
Гарантийная наработка: циклов 600 (часов 8000).
Гарантийный срок эксплуатации: 12 месяцев.
Монтаж запорного устройства указателя уровня 12нж13бк1
Присоединить нижний, а затем верхний клапаны к рабочей емкости (устройства при этом должны быть закрыты).
При установке указателя уровня 12кч11бк или кварцевой трубки в запорные устройства используется сальниковая набивка марки АП ГОСТ 5152-66 (асбестовый шнур в графитовой смазке). В процессе испытаний на герметичность следует проверить работоспособность запорного устройства, характеризующегося легкостью, плавностью и отсутствием заеданий при перемещении подвижных соединений. Перед заполнением емкости средой, для обеспечения попадания среды в смотровое стекло, производится перемещение шпинделя в среднее положение путем вращения маховика против часовой стрелки на два оборота от закрытого положения клапана. После того, как уровень жидкости в смотровом стекле займет устойчивое положение, производится полное открывание клапанов, для чего маховик вращается против часовой стрелки до упора.
При демонтаже указателя уровня верхний и нижний клапаны перекрываются, а жидкость из указателя уровня сливают, используя пробно-спускной кран.
Для обеспечения герметичности уплотнительных поверхностей необходимо обновлять набивку каждые 50 циклов работы. Внешний профилактический осмотр запорных устройств — производить не реже 1 раза в месяц.
Возможные ошибки при оформлении заказа на устройство запорное для рамки водоуказательной (водоуказателя) 12нж13бк1
Рекомендуем быть внимательными при оформлении заказа на устройство запорное для рамки водоуказательной (водоуказателя) 12нж13бк1 и учитывать возможные варианты записи и встречающиеся ошибки.
Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: запорный клапан кран, визуальный уровнемер со смотровым стеклом, байпас, байпасная уровнемерная колонка, рамка уровнемерная водоуказательная, водомер, индикатор детектор датчик уровня, водомерное рифленое стекло Клингера, уровнеуказатель, уровнеизмеритель, водо-указатель, устройство водоуказательное водоизмерительное, водоизмеритель, указатель уровня дождя, сигнализатор, водо-регистратор и т.д. и т.п.
— неправильное или некорректное написание условного обозначения оборудования: 13нж12бк-1, 12нж-1З6к1, 12нж-13-бк1, 12нж13-бк1, 12ж13пк1, 12-нж13бк1 и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: Locking device for level indicator 12nzh13bk1, bypass level indicator, watermark frame, level indicator, water indicator, zapornoe ustrojstvo 12nzh13bk1, 12y;13,r1 (в En-раскладке) и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заявки на запирающее устройство 12нж136к1, не путайте обозначения, если не знаете или не уверены, просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения и наши менеджеры и инженеры подберут необходимый Вам прибор и предложат дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (наличие на складе).
Дополнительное оборудование и комплектующие
12кч11бк (при давлении до 4,0 (40) МПа (кгс/см²)) или кварцевая трубка диаметром 20 мм (при давлении до 3,0 (30) МПа (кгс/см²)). Запорное устройство 12нж13бк устанавливается на емкостях, котлах для визуального определения уровня жидкости. Работа запорного 12нж13бк устройства основана на принципе сообщающихся сосудов, в связи с чем, жидкость, поступающая из рабочей емкости в указатель, соответствует уровню жидкости в емкости. Запорное устройство 12нж13бк изготавливается номинальным диаметром Ду20.
12б2бк — запорное устройство указателя кранового типа состоит из верхнего крана (крепится в верхней части емкости), нижнего крана (крепится в нижней части емкости) и пробно-спускного штуцерного краника 10б19бк1 (крепится на нижнем кране самого запорного устройства). В качестве указателя так же используется кварцевая трубка диаметром 20 мм. 12б2бк устанавливается на емкостях, котлах для визуального определения уровня жидкости. Работа запорного устройства основана на принципе сообщающихся сосудов, в связи с чем, жидкость, поступающая из рабочей емкости в указатель, соответствует уровню жидкости в емкости. Запорное устройство изготавливается диаметром – ду20.
17б2бк — клапан предохранительный пружинный автоматический малоподъемный латунный муфтово-цапковый.
Предохранительный клапан 17б2бк предназначен для автоматического выпуска рабочей среды при превышении давления сверх допустимого. Достоинства пружинного предохранительного клапана — относительно малые габаритные размеры, возможность установки в любом положении, высокая пропускная способность. Уплотнение в затворе конусное, металл по металлу. Предохранительный клапан 17б2бк изготавливается условным диаметром Ду20. Клапан выпускается с тремя типами пружин (4 кгс/см2, 8 кгс/см2, 16 кгс/см2).
Прокладки графитовые
При вставке рифленых стекол Клингера необходимо применять прокладки.
Основные отличительные особенности графитовых прокладок:
— высокая термостойкость (материал сохраняет свои свойства в температурном диапазоне от -250ºС до +450ºС (в инертной среде до 3000 ºС) при давлении до 40 кгс/см2 ;
— отсутствие текучести при рекомендуемых усилиях обжатия;
— высокая химическая стойкость.
