РУПТ-АМ поплавковый уровнемер (датчик уровня)

Магнитострикционный поплавковый высокоточный уровнемер РУПТ-АМ (датчик-преобразователь уровня) предназначен для:

— Непрерывного преобразования уровня и уров­ня раздела жидких, в т.ч. агрессивных сред в стандартный токовый выходной сигнал: 0-5мА; 0-20мА; 4-20мА.
Внимание: Для длительного контроля уровня агрессивной, едкой среды (растворы кислот и щелочи) по специальному заказу возможно изготовление поплавка из фторопласта с изоляцией направляющей фторопластовой пленкой.

— Определения температуры жидких сред (определение температуры осуществляется с не­нормированной точностью);

— Определения объема контролируемой среды в резервуаре с ненормированной точностью;

— Цифровой индикации одного из параметров (уровня в мм, уровня раздела сред в мм, темпера­туры в °С, объема в единицах, указанных в градуировочной таблице) или всех перечисленных параметров по очереди;

— Визуальной и релейной (вида сухой контакт) сигнализации настроенных пользователем 4-х аварийных уровней среды;

— передачи информации об измеряемых пара­метрах по каналу связи на верхний уровень обра­ботки.

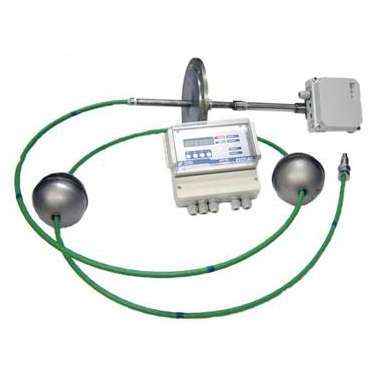

Поплавковый уровнемер (датчик-преобразователь)  РУПТ-АМ состоит из преобразователя пер­вичного (ПП) и преобразователя передающего (ППР).

ПП имеет вид взрывозащиты «искробезопасная электрическая цепь», с уровнем взрывозащиты «взрывобезопасный», маркировку взрывозащиты «1ExibIIBT5 в комплекте РУПТ-АМ» или «1ExibIICT5 в ком­плекте РУПТ-АМ», соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и предназначен для установки во взрывоопасных зонах помеще­ний и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламенти­рующим применение электрооборудования во взрывоопасных условиях.

ППР имеет выходные искробезопасные электрические цепи уровня «ib», маркировку по взрывозащите «[Exib]IIC в ком­плекте РУПТ-АМ», соответствует требованиям ГОСТ Р 51330.10 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.

Поплавковые уровнемеры РУПТ-АМ применяются при учетных и технологических операциях на нефтебазах при учетных и технологических операциях на нефтебазах, хранилищах сжиженного газа, автозаправочных станциях и других предприятиях различных отраслей промышленности.

Поплавковые датчики-преобразователи уровня РУПТ-АМ успешно применяются на объектах взамен пневматических уровнемеров буйковых типа УБ-П, РУП, ПИУП, УПП и др., а также буй­ковых уровнемеров Сапфир-22 ДУ, при этом имея существенные преимущества:

— высокая точность и стабильность показаний;
— независимость показаний от температуры среды и окружающего воздуха;
— простота настройки при первоначальной установке и в эксплуатации;
— отсутствие пневматических линий и электропневмопреобразователей.

Технические характеристики поплавкового датчика-преобразователя уровня РУПТ-АМ:

Верхние пределы измерения уровня среды (диапазоны измерений уровня), м:
— ПП с жестким чувствительным элементом, (ж)    1,0; 1,6; 2,0; 2,5; 3,0
— ПП с гибким чувствительным элементом, (г)   4,0; 6,0; 8,0; 10,0; 12,0; 16,0

Нижний неизмеряемый уровень:
— для исполнения с одним поплавком при измерении уровня среды или раздела двух сред не более  265 мм,
— для исполнения с двумя поплавками:
при измерении уровня не более 690 мм,
при измерении раздела не более 390 мм

Верхний  неизмеряемый уровень не более 300 мм

Пределы допускаемой основной приведенной по­грешности при преобразовании уровня (или уров­ня раздела) среды в стандартный токовый вы­ходной сигнал не более ±0,15 %

Пределы допускаемой основной абсолютной по­грешности цифровой индикации при измерении уровня, не более, мм, :
— Первичный преобразователь с верхним пределом измерения до 3±2 м(±1 по требованию Заказчика),
— Первичный преобразователь  с верхним пределом измерения более 3±2 м

Пределы допускаемой основной абсолютной по­грешности цифровой индикации при измерении уровня раздела сред не более ± 2 мм

Вариация выходного сигнала не превышает аб­солютного значения предела допускаемой основ­ной погрешности.

Межповерочный интервал  2 года

Погрешность срабатывания сигнализации не более  ±2 мм

Дифференциал срабатывания сигнализации 5 мм

Диапазоны токовых выходных сигналов 0-5; 4-20; 0-20 мА

Температура контролируемой среды от -40°С до +80°С или от -40°С до +120°С (в зависимости от исполнения элемента чувствительного ПП).

Плотность контролируемой среды 0,5 (500) г/см3 (кг/м³)

Разность плотностей верхней и нижней фаз при контроле уровня — раздела сред не менее 0,1 г/см³

Избыточное давление контролируемой среды не более:
— для ПП с жестким чувствительным элементом  1,6 МПа (4,0 по требованию Заказчика)
— для ПП с гибким чувствительным элементом  0,2 МПа

По устойчивости к климатическим воздействи­ям уровнемер РУПТ-АМ имеет исполнение УХЛ по ГОСТ 15150:
— преобразователь первичный — категория раз­мещения 1.1 при температуре от -50 °С до +50 °С;
— преобразователь передающий — категория раз­мещения 4.2 при температуре от +5 °С до +40 °С

По защищенности от воздействия окружающей среды уровнемер имеет пылеводозащищенное исполнение IP54 (по отдельному заказу IP65 для ПП) по ГОСТ 14254.

Параметры питания:
— напряжение питания переменного тока 187÷242В
— частота переменного тока 50±1 Гц
— напряжение питания   постоянного тока 12±1,5 и 24±2,0 В

Мощность, потребляемая уровнемером не более 15 ВА

Масса не более
— ПП  20 кг
— ППР 1,5 кг

Пример записи при заказе поплавкового уровнемера РУПТ-АМ

1. Наименование уровнемера;

2. Длина погружаемой части, м;

3. Тип чувствительного элемента:
ж — с жестким чувстви­тельным элементом (от 1 до 3 м);
г — с гибким чувствитель­ным элементом (от 4 до 16 м);

4. Плотность рабочей сре­ды, г/см3.

5. Количество поплавков:
1П — 1 поплавок
2П — 2 поплавка

6. Вид выходного сигнала.

Возможные ошибки при оформлении заказа на поплавковый уровнемер РУПТ-АМ

Ввиду сложности обозначения, наличия разных видов поплавковых датчиков-преобразователей уровня (РУПТ-АМ, СКБ-01-Ex, ДУУ, ПМП, УПП-11),  рекомендуем быть внимательными при оформлении заказа поплавкового уровнемера РУПТ-АМ, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: датчик-реле(сигнализатор) уровня, поплавковый измеритель-регулятор уровня и т.п.
— неправильные обозначения модели и орфографические ошибки: РУПТ АМ, РУПТАМ,  РУПТ-ам и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например:  float level transmitter RUPT-AM, poplavkovyj-datchik-preobrazovatel-urovnya RUPT-AM, EHO-AC01, HEGN-FV (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на поплавковый датчик-преобразователь уровня РУПТ-АМ, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики прибора (диапазон измерения, наличие и вид дополнительных модулей выхода, длину соединительного кабеля) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
