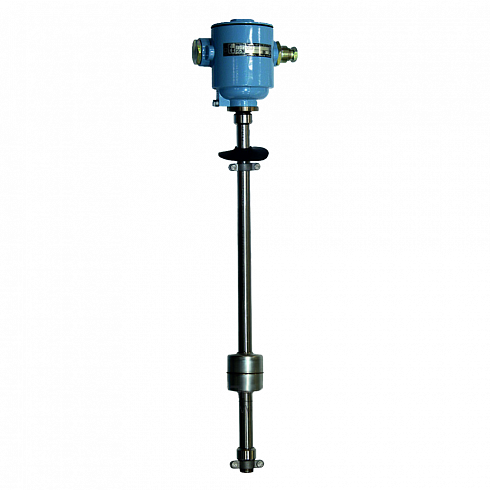

ПМП-118 уровнемер герконовый поплавковый (СИ СЕНС)

ПМП-118 уровнемер (преобразователь уровня) герконовый поплавковый (СИ СЕНС) предназначен для измерение уровня и температуры, вычисление объема, плотности, массы жидкости.

Уровнемер ПМП-118 предназначен для измерения и контроля уровня, температуры и др. параметров жидких сред, находящихся в резервуарах и емкостях, на объектах нефтедобывающей, нефтяной, нефтегазовой, газовой, химической, автомобильной, кораблестроительной, водной, коммунально-хозяйственной, фармацевтической, пищевой и других отраслей промышленности.

Преобразователь  ПМП-118 может применяться на объектах в зонах класса 1 и класса 2 по ГОСТ 30852.9 помещений и наружных установок согласно ГОСТ 30852.13, направляющая уровнемера, являющаяся разделительной перегородкой, может перемещаться в зону класса 0 по ГОСТ 30852.9 согласно ГОСТ 31610.26-2012, где возможно образование смесей и горючих газов и паров с воздухом категории 11В по ГОСТ 30852.11, температурной группы ТЗ включительно согласно ГОСТ 30852.0.

Состав и принцип работы поплавкового герконового уровнемера ПМП-118

Уровнемер поплавковый ПМП-118  является составной частью измерительной системы  “СЕНС” и включает в себя:
— преобразователь магнитный поплавковый ПМП-118 (ПМП-118 Modbus),
— вторичные приборы:
блок питания типа БП-9В-…,
показывающий прибор — сигнализатор типа МС-К-500-…,
-возможно использование других приборов, поддерживающих протокол СИ СЕНС.

Преобразователь ПМП-118 Modbus дополнительно оснащен одним гальванически развязанным интерфейсом RS-485 и может применяться  в составе автоматизированных систем, использующих коммуникационный протокол Modbus (реализация RTU).

Уровнемер герконовый ПМП-118 осуществляет измерение уровня и температуры, производит измерительные преобразования и вычисления и в результате выдает числовые значения параметров измеряемой среды.

Измерение уровня жидкости осуществляется при помощи поплавка со встроенным магнитом, который магнитным полем воздействует на чувствительный элемент — герконы. Герконы установлены в ряд с интервалом, обеспечивающим непрерывность измерения.

Измерение температуры — многоточечное, с применением интегральных датчиков температуры, равномерно распределенных по длине направляющей (до 8-ми точек). Для вычисления средней температуры жидкости используются показания датчиков температуры, находящихся под поверхностью жидкости, а для температуры паров — над поверхностью.

Расчет объема жидкости может проводиться одним из двух способов:
1. Расчет по градуировочной таблице. Наиболее точный способ, может применяться для определения объема жидкости в резервуарах произвольной геометрической формы. При данном способе ПМП-118 рассчитывает объем для измеренного уровня по градуировочной таблице резервуара — таблице соответствия между уровнем и объёмом. Градуировочная таблица вводится в память ПМП при его изготовлении или при эксплуатации.
2. Расчет по формуле.Обеспечивает определение объёма жидкости в резервуарах с простыми геометрическими формами. При данном способе ПМП-118 рассчитывает объем жидкости по математическим формулам, соответствующим следующим типам резервуаров:
-вертикальные резервуары, т.е. резервуары с неизменной по высоте площадью поперечного сечения (имеют линейную зависимость объёма жидкости от уровня жидкости);
-горизонтальные цилиндрические резервуары с плоскими или эллиптическими днищами.

Расчет плотности:
1. Расчёт плотности произвольной жидкой среды. Плотность жидкости рассчитывается для текущей средней температуры по заданным, введённым в память ПМП-118 исходным данным: исходной плотности, температуре, соответствующей исходной плотности, и коэффициенту объемного расширения жидкости. Исходные данные для расчёта плотности могут вводится при эксплуатации в соответствии с паспортными данными продукта или результатами контрольных измерений. Если исходные данные неизвестны, то они могут быть взяты из справочной литературы.
2. Расчет плотности СУГ (пропан — бутан).осуществляется в соответствии с ГОСТ 28656. Преобразователь рассчитывает плотность СУГ для текущей средней температуры по заданному компонентному составу — массовым долям пропана и бутана (%).

Расчет массы выполняется ПМП путем умножения объёма на среднюю плотность. Применительно к СУГ ПМП выдает также сумму масс жидкой и паровой фаз.

Сигнализация и управление поплавкового преобразователя ПМП-118

В ПМП-118 можно установить до восьми пороговых значений измеренных и вычисленных параметров (уровня, температуры, объема, массы, процентного заполнения и др.), при достижении которых (возникновении события) ПМП-118 передает через линию «СЕНС» команды для вторичных приборов СИ «СЕНС», которые в соответствии с собственными настройками осуществляют коммутацию цепей исполнительных устройств (насосов, электромагнитных клапанов, электрических нагревателей и т.п.), включение или выключение световой и/или звуковой сигнализации.

При настройке ПМП-118 устанавливается направление срабатывания — на превышение или понижение и гистерезис. Гистерезис — величина отклонения параметра от порогового значения в сторону увеличения для нижнего порога и в сторону уменьшения для верхнего порога, в пределах которого не будет происходить сброс установленного события и возврат к пороговому значению параметра не вызовет повторного срабатывания. Настройка величины гистерезиса позволяет устанавливать такой режим управления, при котором обеспечивается устойчивость систем автоматики при естественных колебаниях контролируемых величин.

Технические параметры поплавкового герконового уровнемера ПМП-118

1) — по заказу от минус 50 до 125°С;
2) — По заказу: ±0,5С в диапазоне температур от минус 40 до 105 °С; ±1 °С в диапазоне температур от минус 50 до  минус 40  и от 105 до 125 °С.
3) — По заказу до 10 МПа;

Обозначение при заказе герконового уровнемера ПМП-118

ПМП-118 А-В-С-D-Е-LF G-hh-htht-Н-Кt—Modbus

Примечания:
2)  Коды вариантов исполнения по умолчанию (обозначены «-») в условном обозначении не указываются.
3) Транспортный вариант в двойной оболочке обозначается как «TrW»
4) Код Modbus указывается для варианта исполнения Modbus

Модификации поплавковых уровнемеров ПМП-118: ПМП-118-ВЦ, ПМП-118-2ПИ-3В уровнемеры с дисплеем и автономным питанием

Цифровой дисплей, работа от встроенного элемента питания.

Уровнемер ПМП-118-ВЦ  применяется для контроля наполнения вагона-цистерны при верхнем наливе, при котором оператор находится на вагоне-цистерне.

Уровнемер ПМП-118-2ПИ-3В в дополнение к ПМП-118-ВЦ оснащен вторым показывающим прибором — сигнализатором, размещаемым  в технологическом отсеке  цистерны. Оператор может наблюдать показания с двух позиций: находясь на вагоне-цистерне — на дисплее датчика, и рядом с цистерной — на дисплее сигнализатора.

Устройство, принцип работы поплавковых преобразователей уровня ПМП-118-ВЦ, ПМП-118-2ПИ-3В

Конструкция уровнемеров ПМП-118-ВЦ, ПМП-118-2ПИ-3В, принцип измерения  уровня, температуры, определение плотности, объема, массы аналогичны уровнемеру ПМП-118. Отличия от уровнемера ПМП-118 заключаются в наличии встроенного цифрового светодиодного дисплея (в уровнемере ПМП-118-ВЦ — одного, в уровнемере ПМП-118-2ПИ-3В — двух) , кнопки управления и встроенного элемента питания.

Порядок работы: Уровнемер постоянно находится в “спящем” режиме – дисплеи погашены. Кратковременное нажатие кнопки переводит его в режим измерения и индикации, через 5 с он вновь переходит в “спящий” режим.

Предусмотрен “режим сигнализации”, используемый для контроля переполнения цистерны. В данном режиме  сигнализатор периодически самостоятельно включается и индицирует, например, относительное заполнение резервуара в %-ах.  Длительность режима — 1 час.

Обозначение при заказе герконовых уровнемеров ПМП-118-ВЦ, ПМП-118-2ПИ-3В

Уровнемер — ПМП-118-ВЦ-Е-L F G-hh-Н-Кt

Преобразователь уровня — ПМП-118—ПИ-КВ-Е-LF G-hh-Н-Кt

Сигнализатор — МС-К-500-БП-2ПИ-ВЗ-N-LPM

Технические параметры уровнемеров ПМП-118-ВЦ, ПМП-118-2ПИ-3В

Технические параметры уровнемеров соответствуют приведенным в разделе “Уровнемеры ПМП-118”, за исключением следующих параметров:
— напряжение питания (тип элемента питания): 3В (СR123);
— период замены элемента питания: 3 года.

Возможные ошибки при оформлении заказа на поплавковый уровнемер ПМП-118

Ввиду сложности обозначения, наличия разных видов поплавковых преобразователей уровня (РУПТ-АМ, СКБ-01-Ex, ДУУ, ПМП, УПП-11),  рекомендуем быть внимательными при оформлении заказа поплавкового герконового уровнемера ПМП-118, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: датчик-реле(сигнализатор) уровня, поплавковый измеритель-регулятор уровня и т.п.
— неправильные обозначения модели и орфографические ошибки: ПМП 118, ПМП118,  МПМ-118 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например:  float level transmitter PMP-118, poplavkovyj-urovnemer PMP-118, GVG-118 (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на поплавковый преобразователь уровня ПМП-118, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики прибора (диапазон измерения, наличие и вид дополнительных модулей выхода, длину соединительного кабеля) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
