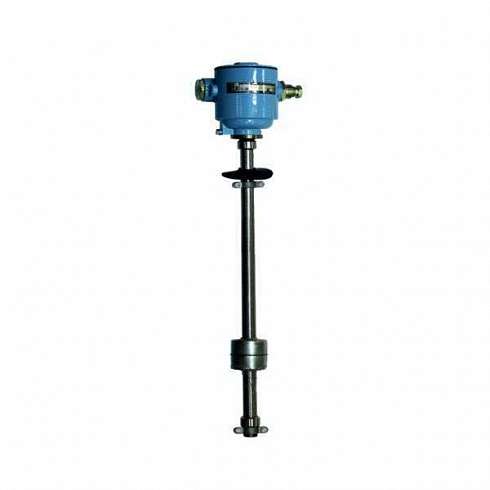

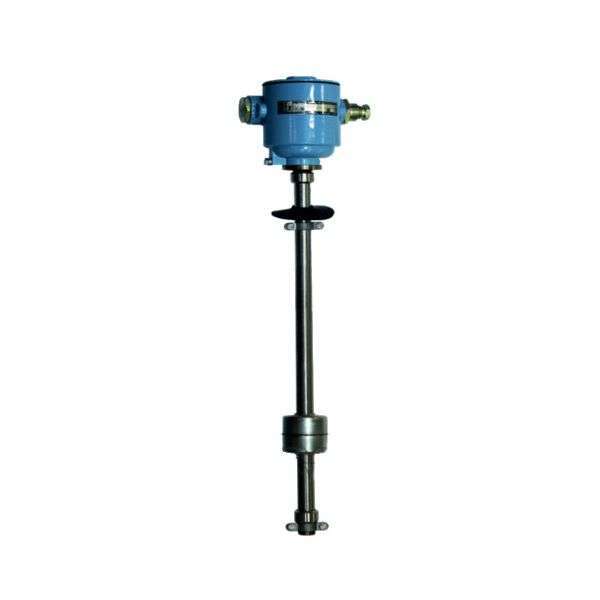

ПМП-062, ПМП-063, ПМП-076 уровнемеры поплавковые герконовые (преобразователи уровня) с аналоговыми выходами предназначены для измерения уровня жидкости в стационарных и передвижных резервуарах и его преобразования:
— ПМП-062, ПМП-063 — в токовый сигнал 4 – 20 мА;
— ПМП-076 — в аналоговый сигнал 0 … R (изменение сопротивления, Ом) или 0 … Uоп (изменение выходного напряжения относительно входного опорного напряжения Uоп).
— ПМП-062 и ПМП-076 могут иметь дополнительные выходы (”сухие” контакты) для контроля достижения нижнего и верхнего пределов измерения.
— ПМП-063 поддерживает протокол HART (получение данных, настройка).
Уровнемеры ПМП-062, ПМП-063, ПМП-076 поплавковые могут применяться в системах автоматизации объектов нефтяной, газовой, химической, пищевой, коммунально-хозяйственной и других отраслей промышленности.
Принцип работы поплавковых преобразователей ПМП-062, ПМП-063, ПМП-076
Измерение уровня жидкости осуществляется при помощи поплавка со встроенным магнитом, который магнитным полем воздействует на чувствительные элементы — герконы. Непрерывность измерения с шагом 5 мм достигается установкой герконов в ряд с определенным интервалом и соединением их через резисторы R по схеме резистивного делителя напряжения. Линейность измерения обеспечивается одинаковыми номиналами резисторов, имеющих одинаковый температурный коэффициент сопротивления.
В корпусе герконовых преобразователей уровня ПМП-062, ПМП-063 находится электронная плата преобразования уровня в токовый сигнал, на которой расположены винтовые клеммные зажимы для присоединения кабеля и подстроечные резисторы «4 мА» и «20 мА» (только ПМП-062).
Настройка поплавковых уровнемеров ПМП-063 производится по протоколу HART при помощи HART-модема и специализированной программы.
Технические параметры поплавковых герконовых уровнемеров ПМП-062, ПМП-063, ПМП-076
| 1 | Тип уровнемера | ПМП-062 | ПМП-076 |
| 2 | Длина направляющей, мм | 150…6000 | |
| 3 | Нижний/верхний неизмеряемый уровень, мм | > 50 (зависит от типа поплавка) | |
| 4 | Шаг измерения уровня жидкости, мм | 5 | |
| 5 | Схема подключения | двухпроводная | трёхпроводная |
| 6 | Напряжение питания (Un), В | 15…42 | — |
| 7 | Выходной сигнал | (4…20) мА | 0…R (Ом) или 0…Un (В) |
| 8 | Защита от обратной полярности напряжения | есть | — |
| 9 | Ограничение выходного тока | 40 мА | — |
| 10 | Максимальная нагрузка, Ом | Rнmax<[Un(B)-15]/0,02. | — |
| 11 | Основная погрешность (нелинейность), %: | 0,2 (при амплитуде пульсаций Un не более 0,5В) | — |
| 12 | Температурная погрешность, %/10°С | 0,2 | — |
| 13 | Параметры выхода «сухих» контактов: | коммутируемое напряжение, В: 0,05…42; коммутируемый ток, А, не более: 0,5; коммутируемая мощность, Вт, не более: 9 (применение реле в качестве нагрузки не допускается). | |
| 14 | Давление измеряемой среды, не более | 10 МПа (определяется типом поплавка и крепёжного элемента) | |
| 15 | Диапазон температур контролируемой среды | -50…80 °С (по заказу до 130 °С ) | |
| 16 | Диапазон температур окружающей среды | -50…+60 град.°С | |
| 17 | Маркировка взрывозащиты | Ga/Gb Ex d IIВ ТЗ | |
| 18 | Степень защиты по ГОСТ 14254 | IP 66 | |
| 19 | Климатическое исполнение по ГОСТ 15150 | УХЛ1* | |
| 20 | Масса, ориентировочно, кг | направляющая — 1 кг (1м), фланец Ду50-3,5 кг, корпус- 1,5 кг | |
| 21 | Средний срок службы, лет | 15 лет | |
1) для обеспечения работы по HART-протоколу сопротивление нагрузки должно быть от 230 до 1100 Ом;
2) применение реле, конденсаторов и ламп накаливания в качестве нагрузки не допускается;
3) по заказу до 10 МПа;
4) по заказу до 125 °С
Обозначение при заказе поплавковых преобразователей уровня ПМП-062, ПМП-063, ПМП-076
ПМП-062А-B-C-D-E-LFG-hh-htht-U–V
ПМП–063A-B-C-D-E-LFG-hh-htht-U
ПМП-076А-B-C-D-E-LFG-hh-RR-RвRв-U-V
| № | Наименование | Варианты | Код |
| А | Код варианта исполнения корпуса | сварной (сталь 09Г2С с покрытием) (только для ПМП-062, -076) | — 1) |
| литой (сплав АК7ч (АЛ9) с покрытием) | Л | ||
| В | Тип кабельного ввода | ввод типа D12 | — |
| ввод типа D18 | D18 | ||
|
С |
Код комплекта монтажных частей кабельного ввода D12 |
D12 без комплекта монтажных частей | — |
| D12 с комплектом монтажных частей в соответствии с разделом «Кабельные вводы» | УКМ10, УКМ12, УКБК15, УК16 | ||
| D
|
Исполнение элементов сварного корпуса (для корпуса Л не указывается) | сталь 09Г2С с покрытием | — |
| сталь 12Х18Н10Т | НЖ | ||
| Е | Тип устройства крепления | В соответствии разделом «Типы крепления датчиков, уровнемеров» | |
| F | Длина направляющей | В соответствии с РЭ | |
|
G
|
Код исполнения датчика уровня
|
Основной | — |
| В двух оболочках (только для ПМП-062) | W | ||
| Транспортный | Тr | ||
| Транспортный в двух оболочках (только для ПМП-062) | TrW | ||
| Инверсный (только для ПМП-062, ПМП-076) | INV | ||
| Повышенной стойкости к агрессивным средам (ПМП-062, ПМП-076) | Ф | ||
| H | Значение верхней неизмеряемой зоны | В соответствии с РЭ. Если неизмеряемой зоны нет, то её обозначение (h…)2) не указывается | |
| ht3) | Значение расстояния между корпусом и нерегулируемым устройством крепления ПМП-062, ПМП-063 | В соответствии с РЭ. Значение расстояния (отступа устройства крепления от корпуса) указывается, если оно отличается от 150 мм. Если отступа нет, то обозначение (ht) не указывается |
ht |
| R4) | Номинал сопротивления единичного резистора герконо-резисторного преобразователя ПМП-076 | Номинал единичного резистора Ri в Ом. Выбирается заказчиком в соответствии с РЭ | |
| Rb4) | Значение сопротивления верхнего дополнительного резистора ПМП-076 | Значение верхнего дополнительного сопротивления Rb в Ом. Выбирается заказчиком в соответствии с РЭ | |
| U | Тип поплавка | В соответствии с разделом «Поплавки датчиков уровня, уровнемеров» | |
| V
|
Код контактов сигнализации уровней ПМП-062, ПМП-076
|
Дополнительного контакта нет | — |
| На минимальном уровне | Н | ||
| На максимальном уровне | В | ||
| На мин. и макс. уровнях | НВ | ||
| На «нижнем» уровне… мм | H…2) | ||
| На «верхнем» уровне …мм | B…2) | ||
| На «нижнем» и «верхнем» уровнях (… мм соответственно) | H…-B…2) | ||
1) Прочерк в столбце «Код» означает отсутствие обозначения.
2) Вместо многоточия подставляется число – размер в миллиметрах, отсчитываемый от уплотнительной поверхности устройства крепления или корпуса преобразователя (если крепление – регулируемое).
Возможные ошибки при оформлении заказа на поплавковый герконовый уровнемер ПМП-062,-063,-076
Ввиду сложности обозначения, наличия разных видов поплавковых преобразователей уровня (РУПТ-АМ, СКБ-01-Ex, ДУУ, ПМП, УПП-11), рекомендуем быть внимательными при оформлении заказа поплавкового уровнемера ПМП-062,-063,076 в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: датчик-реле(сигнализатор) уровня, поплавковый измеритель-регулятор уровня и т.п.
— неправильные обозначения модели и орфографические ошибки: ПМП 062, ПМП063, МПМ-076и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: float level transmitter PMP-062, poplavkovyj-urovnemer PMP-063, GVG-076, GVG-062, GVG-063(в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на поплавковый герконовый преобразователь уровня ПМП-062,-063,-076, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики прибора (диапазон измерения, наличие и вид дополнительных модулей выхода, длину соединительного кабеля) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
