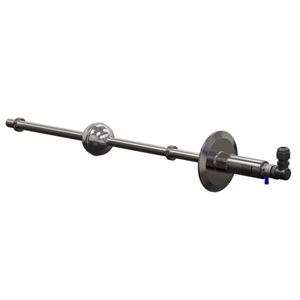

Поплавковые датчики уровня ПДУ-RS (уровнемеры) с интерфейсом RS-485 предназначены для непрерывного преобразования уровня жидкостей, в т.ч. агрессивных, пищевых, вязких или склонных к пенообразованию, в диапазоне 250…4 000 мм в цифровой сигнал и передачи его по сети RS-485 (протокол Modbus RTU).
Уровнемеры — датчики ПДУ-RS используются в составе систем контроля уровня жидкости (воды, масла, молочных продуктов, соков, вино-водочных напитков) в различных резервуарах (а также воды в чистых естественных водоемах), в том числе под давлением. Датчики устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
Арматура датчиков ПДУ-RS изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.
Протокол Modbus RTU позволяет передавать данные по сети RS-485 и подключать его напрямую к контроллерам, облачным сервисам и другим системам управления. Использование поплавковых датчиков ПДУ-RS значительно упрощает и удешевляет пуско-наладочные работы ввиду освобождения части аналоговых входов применяемых в системе контроллеров и модулей.
Особенности и преимущества датчиков уровня ПДУ-RS:
— цифровой интерфейс RS485 (Modbus RTU);
— диапазон преобразования уровня: 250…4 000 мм;
— дискретность преобразования: 5 или 10 мм;
— температура измеряемой среды: –60…+ 125 °C;
— давление: от вакуума до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением);
— плотность рабочей среды: ≥ 0,65 г/см3;
— устойчивы к пене и пузырькам, могут работать с вязкими жидкостями;
— возможно изготовление с резьбовым креплением G2;
— возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм);
— возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25);
— срок службы – 10 лет;
— возможно специальное исполнение по запросу заказчика.
Стоимость (цена) датчика уровня ПДУ-RS зависит от исполнения, общего объема заказа, а также других ценообразующих факторов (см. ниже по тексту форму заказа уровнемера ПДУ-RS).
Оптовая цена датчика уровня ПДУ-RS (уровнемера базового исполнения) от 7750 руб.*
*- Цена на уровнемер ПДУ-RS указана без НДС=20%, без учета акций, скидок и спецпредложений, конкретные условия поставки и цены, как заказать (купить) датчик уровня ПДУ-RS, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Технические характеристики датчика уровня ПДУ-RS
Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-RS
Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости прямо пропорционально изменяется выходное сопротивление датчика, преобразуемое в цифровой код для передачи данных по сети RS-485 (протокол Modbus RTU).
| Параметр (характеристика) датчика уровня ПДУ-RS | Значение параметра (характеристики) |
| Характеристики питания | |
| Напряжение питания постоянного тока | 10…42 В |
| Потребляемая мощность, не более | 0,35 ВА |
| Выходной сигнал | RS-485 |
| Время установления рабочего режима (предварительный прогрев): | |
| — после включения напряжения питания, не более | 10 мин |
| — после кратковременного (не более 5 с) пропадания напряжения питания, не более | 10 с |
| Метрологические характеристики | |
| Диапазон преобразования уровня (L) | от 0 до 250…4 000 мм (в зависимости от исполнения) |
| Дискретность преобразования | 5 или 10 мм (в зависимости от исполнения) |
| Интерфейс RS-485 | |
| Скорости обмена | 9600, 14400, 19200, 38400, 57600, 115200 бит/с |
| Протокол связи | Modbus RTU |
| Режим работы в сети | Slave |
| Входное сопротивление | 96 кОм (1/8 от стандартной нагрузки) |
| Время установления выходного сигнала после изменения входного сигнала, не более | 0,5 с |
| Характеристики конструкции | |
| Расположение оси крепежного отверстия датчика в резервуаре | Вертикально |
| Материал рабочей части датчика | Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок) |
| Степень защиты корпуса по ГОСТ 14254 | IP65 |
| Максимальный диаметр отверстия кабельного ввода | 8,5 мм |
Габаритные и монтажно-присоединительные размеры уровнемера ПДУ-RS
Ниже представлены габаритные размеры уровнемеров ПДУ-RS c фланцевым присоединением, габариты датчиков уровня с резьбовым присоединением G2 и CLAMP высылаются по запросу.
ПДУ-RS c L = 250…1250 мм
(фланец Ф.65.1.01.А)
ПДУ-RS c L = 1500…4000 мм
(фланец Ф.65.1.01.А)
Форма записи условного обозначения при заказе датчика уровня ПДУ-RS
Для того, чтобы заказать (купить) датчик уровня ПДУ-RS, при оформлении заказа нужно пользоваться следующими формами (кодами) записи условного обозначения уровнемеров при заказе:
Форма заказа датчика ПДУ-RS с присоединением G2
Форма заказа датчика ПДУ-RS с присоединением типа CLAMP в соответствии с DIN 32676
Форма заказа датчика ПДУ-RS с фланцевым присоединением в соответствии с ГОСТ 33259-2015
Дополнительное оборудование для уровнемера ПДУ-RS
Б.П.7.G2.40.2 бобышка прямая для датчика ПДУ с приварным штуцером резьбой G2 длиной 40 мм из стали AISI 304
Комплект СLАМР DN80 DIN32676 монтажный комплект для датчика ПДУ с присоединением CLAMP для номинального диаметра штуцера DN80. В комплект входит: патрубок (штуцер) под сварку, зажимной хомут, заглушка, уплотнение.
Комплект СLАМР DN100 DIN32676 монтажный комплект для датчика ПДУ-И с присоединением CLAMP для номинального диаметра штуцера DN100. В комплект входит: патрубок (штуцер) под сварку, зажимной хомут, заглушка, уплотнение.
Комплект СLАМР DN65 DIN32676 монтажный комплект для датчика ПДУ-И с присоединением CLAMP для номинального диаметра штуцера DN65. В комплект входит: патрубок (штуцер) под сварку, зажимной хомут, заглушка, уплотнение.
АС4-М.
Возможные ошибки при оформлении заказа на уровнемер ПДУ-RS485
При заказе уровнемеров ПДУ-RS485, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: сигнализатор-регулятор, индикатор, детектор, измерительный преобразователь, измеритель, регистратор, сенсор и т.п.
— неправильные обозначения модели и орфографические ошибки: ПДУ-RS485, ПДУRS и т.д. и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: level sensor PDU-RS, level meter, pdu-rs poplavkovye datchiki urovnya urovnemery s interfejsom rs-485, GLE-RS (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на измеритель уровня ПДУ-RS-485 (из наличия и под заказ), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (параметры контролируемой среды, способ электрического присоединения, резьбу и расположение штуцера) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на поплавковый датчик уровня ПДУ-RS (уровнемер):
см. Карта заказа ПДУ-RS датчик уровня поплавковый (скачать опросный лист).
см. Технические характеристики ПДУ-RS датчик уровня поплавковый (Тех.описание).
см. Руководство по эксплуатации ПДУ-RS датчик уровня поплавковый.
см. Методика поверки ПДУ-RS датчик уровня поплавковый.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
