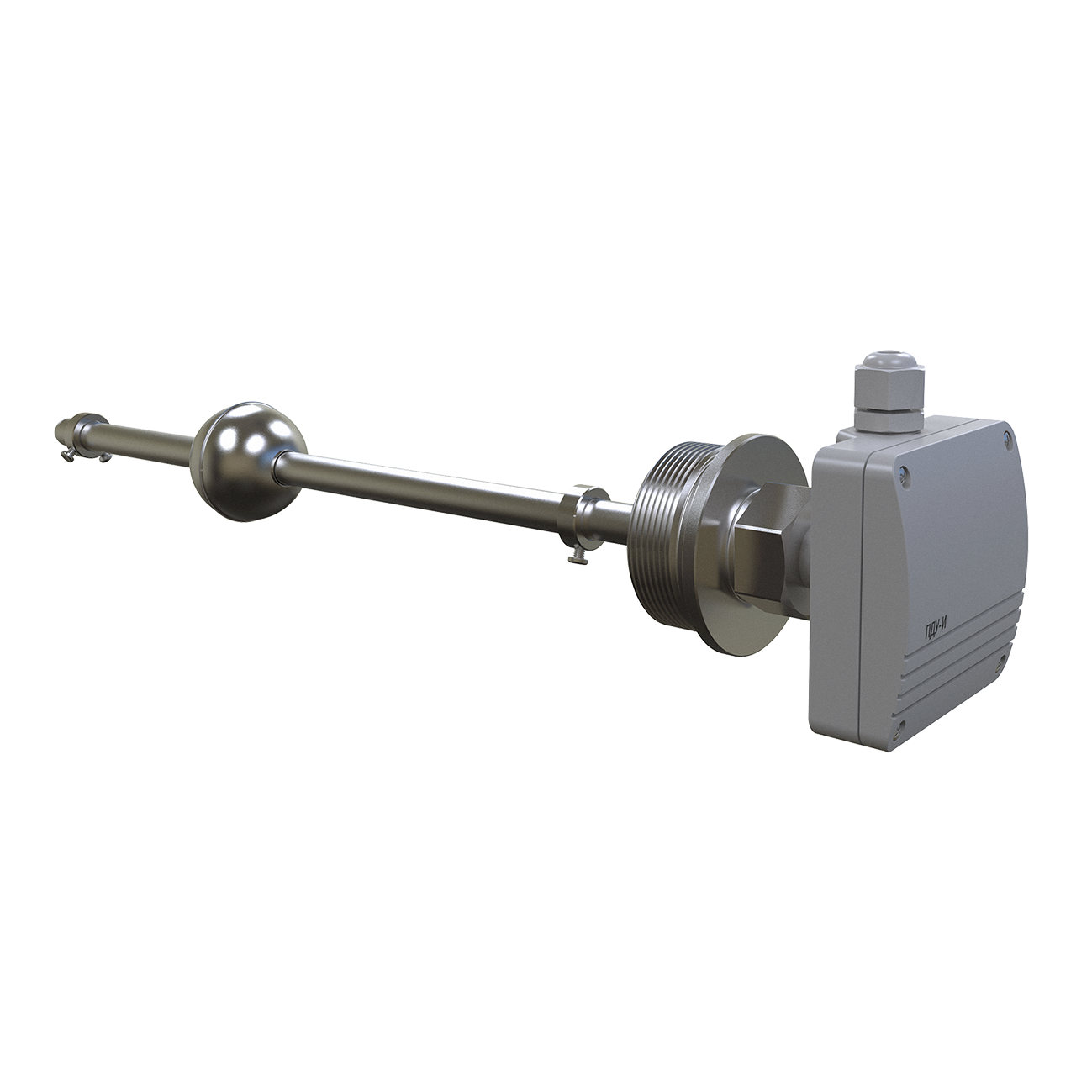

Датчики уровня ПДУ-И (поплавковые уровнемеры) предназначены для непрерывного измерения и преобразования уровня жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе агрессивных, за исключением коррозионноактивных к материалу датчика) в различных резервуарах в унифицированный аналоговый выходной сигнал 4…20 мА. Датчики ПДУ-И устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
Поплавковые датчики уровня ПДУ-И (преобразователи) используются в составе систем контроля уровня жидкости в различных резервуарах, в том числе, под давлением. Арматура датчика ПДУ-И изготавливается из нержавеющей стали 12Х18Н10Т.
Особенности и преимущества поплавковых датчиков уровня ПДУ-И:
— диапазон преобразования уровня в токовый сигнал: от 250 до 4 000 мм;
— дискретность преобразования: ±10 мм;
— температура измеряемой среды: -60…+ 125 °C;
— давление: от разрежения до 4 MПa;
— плотность рабочей среды: ≥ 0,66 г/см3;
— возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (от DN=65; до PN=2,5);
— срок службы – 10 лет;
— самая низкая цена в сегменте подобной продукции;
— возможно специальное исполнение по запросу заказчика.
Стоимость датчиков уровня ПДУ-И (поплавковых уровнемеров)
Стоимость (цена*) датчиков уровня ПДУ-И (поплавковых уровнемеров) зависит от модификации (см. таблицу модификаций и цен ниже по тексту), диапазона преобразования L, цен на дополнительное оборудование и других ценообразующих факторов (см. также форму заказа датчиков уровня ПДУ-И):
| Модификация датчика уровня (поплавкового уровнемера) | Диапазон преобразования уровня, L, мм | Цена*, руб. |
| ПДУ-И.L.5 | 250 | 9 900 |
| ПДУ-И.L.10 | 250 | 7 700 |
| ПДУ-И.L.5 | 500 | 13 200 |
| ПДУ-И.L.10 | 500 | 9 900 |
*Цены на поплавковые датчики уровня ПДУ-И указаны на базовое исполнение, без учета налога НДС, стоимости доп. опций, тары/упаковки и расходов на отгрузку/доставку. При оптовых заказах цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Конкретные условия и цены, как заказать (купить), а также наличие на складе уровнемеров ПДУ-И уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Технические характеристики датчиков уровня ПДУ-И (поплавковых уровнемеров)
Принцип действия и особенности конструкции датчиков уровня ПДУ-И (поплавкового уровнемера)
Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости изменяется выходное сопротивление датчика, преобразуемое в выходной сигнал 4…20 мА, что прямо пропорционально уровню жидкости.
| Наименование параметра (характеристики) датчика уровня ПДУ-И | Значение параметра (характеристики) |
| Электрические параметры ПДУ-И | |
| Схема подключения | Двухпроводная |
| Род питающего тока | Постоянный |
| Напряжение питания, В | 10…36 |
| Выходной сигнал, мА | 4…20 |
| Потребляемая мощность, Вт, не более | 1 |
| Сопротивление нагрузки, Ом, не более | определяется по формуле: (U – 8)·50, где U – напряжение питания, В |
| Метрологические характеристики | |
| Диапазон измерений уровня, мм | от 0 до 250…3000 (в зависимости от исполнения) |
| Дискретность измерения уровня (разрешающая способность), мм |
10 |
| Погрешность измерения уровня, мм | ±(10 + 0,01·L ), где L – диапазон измерений уровня |
| Дополнительная погрешность измерения от температуры, % на 10 °С, не более |
0,2 |
| Конструктивные параметры | |
| Расположение оси крепежного отверстия датчика в резервуаре |
Вертикально |
| Типоразмер присоединительной резьбы | G2 |
| Размер «под ключ», мм | 36 |
| Диаметр наружной оболочки соединительного кабеля, мм | 4…8 |
| Сечение соединительных проводов, мм2 | 0,2…2 |
| Материал рабочей части датчика | Сталь 12Х18Н10Т |
| Степень защиты по ГОСТ 14254 | IP65 |
Габаритные размеры и масса поплавкового датчика уровня ПДУ-И
| Наименование | Длина L, мм | Масса, кг |
| ПДУ-И.250 | 250 | 1,3 |
| ПДУ-И.500 | 500 | 1,5 |
| ПДУ-И.750 | 750 | 1,7 |
| ПДУ-И.1000 | 1000 | 1,9 |
| ПДУ-И.1250 | 1250 | 2,1 |
| ПДУ-И.1500 | 1500 | 2,3 |
| ПДУ-И.1750 | 1750 | 2,5 |
| ПДУ-И.2000 | 2000 | 2,7 |
| ПДУ-И.2250 | 2250 | 2,9 |
| ПДУ-И.2500 | 2500 | 3,1 |
| ПДУ-И.2750 | 2750 | 3,3 |
| ПДУ-И.3000 | 3000 | 3,5 |
Условия эксплуатации поплавковых датчиков уровня жидкости ПДУ-И
— Температура окружающей среды от минус 40 до +85 °С;
— Температура рабочей среды от минус 60 до +125 °С;
— Давление рабочей среды не более 4 МПа;
— Плотность рабочей среды не менее 0,65 г/см3;
— Рабочая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.
Форма записи обозначения при заказе датчика уровня жидкости ПДУ-И
Выбор конкретной модификации датчика уровня жидкости ПДУ-И следует осуществлять исходя из приведенных выше таблиц технических характеристик, а также монтажно-габаритных размеров, при участии специалистов. При записи обозначения необходимо придерживаться следующих установленных форм:
Форма заказа датчика уровня ПДУ-И
Форма записи обозначения датчика уровня ПДУ-И с фланцевым присоединением* в соответствии с ГОСТ 33259-2015:
Форма заказа ПДУ-И с фланцевым присоединением
Для точного подбора типа и модификации уровнемера (сигнализатора уровня) ПДУ-И, следует выслать эскиз ёмкости (сосуда) с указанием габаритных размеров, предполагаемого места монтажа и диапазона изменения уровня.
Возможные ошибки при оформлении заказа на поплавковые датчики уровня с аналоговым выходным сигналом 4…20мА ПДУ-И
При заказе поплавковых датчиков уровня с аналоговым выходным сигналом 4…20мА ПДУ-И (уровнемеров) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: поплавковый измеритель-регулятор уровня, поплавковое реле уровня, буйковый датчик-индикатор, сигнализатор уровня, сигнализирующий релейный уровнемер, электроконтактный герконовый датчик-реле уровня и т.п.
— неправильные обозначения модели и орфографические ошибки: сигнализатор ПДУИ, ПДУ И, ПДУИ-1, ПЭДЭУ-И и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: sensor-level switch of liquid level PDU-I, poplavkovy-datchik-rele-urovnya PDU-I, datchiki urovnya pdu-i poplavkovye urovnemery, GLE-B (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на уровнемеры ПДУ-И, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (вид контролируемой жидкости и ее параметры, необходимость взрывозащиты и т.д.), необходимость приобретения дополнительного оборудования в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
