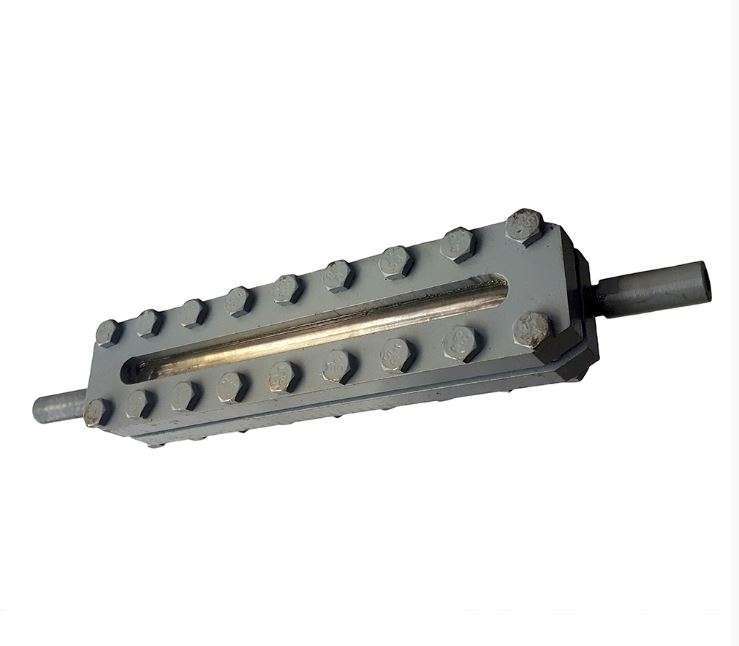

Указатель уровня жидкости стальной 12с11бк (рамка водоуказательная) применяется в качестве водоуказательного оборудования на паровых котлах, емкостях для жидкости.
Стальной указатель уровня жидкости 12с11бк устанавливается на запорных устройствах котлов, сосудов, аппаратов и резервуарах для воды и других неагрессивных жидкостей.
Регламентирующий документ: ТУ 26-07-1487-89.
Таблица-фигура: 12с11бк.
Указатели уровня жидкости 12с11бк отличаются индивидуальными габаритами и имеют одинаковый диаметр условного прохода – Ду20.
Указатели уровня 12с11бк производятся следующими типоразмерами: №2, № 3, №4, №5, №6, №7, №8, №9.
Ру 25 бар для всех типоразмеров указателей уровня жидкости 12с11бк.
Температура рабочей среды указателя уровня 12с11бк — до +250°C (вода, жидкие неагрессивные среды).
Гарантийная наработка, циклов: 6000.
Стоимость указателя уровня 12с11бк зависит от типоразмера (№2, № 3, №4, №5, №6, №7, №8, №9, см. таблицу ниже), общего объема заказа и других ценообразующих факторов.
Цена указателя уровня 12с11бк (водоуказателя) от 4835 руб*.
*- Цена на 12с11бк указана без НДС=20%, без учета акций, скидок и спецпредложений, конкретные условия поставки и цены, как заказать (купить) указатель уровня 12с11бк, а также наличие на складе водоуказателей (срок изготовления/производства) уточняйте у менеджеров).
| Типоразмер указателя уровня | Строительная длина, мм | Масса, кг | Цена, руб.* |
|---|---|---|---|
| 12с11бк № 2 | 300 | 3 | 4835 |
| 12с11бк № 3 | 320 | 4 | 4995 |
| 12с11бк № 4 | 360 | 4,2 | 4995 |
| 12с11бк № 5 | 390 | 4,7 | 5415 |
| 12с11бк № 6 | 420 | 5,4 | 6495 |
| 12с11бк № 7 | 450 | 6 | 7165 |
| 12с11бк № 8 | 490 | 6,6 | 7585 |
| 12с11бк № 9 | 510 | 7,6 | 11250 |
Технические характеристики указателя уровня жидкости 12с11бк
Указатель уровня жидкости стальной 12с11бк состоит из корпуса и крышки, между которыми устанавливается рифленое стекло Клингера по ГОСТу 1663-81.
Установочное положение указателя уровня 12с11бк – вертикальное.
Отражение и преломление лучей света в гранях стекла обеспечивает показание уровня жидкости, принимающей темный оттенок.
Рифленое стекло Клингера в рамке является расходным элементом и меняется при изнашивании.
Номинальное давление PN, МПа (кгс/см²): 2,5 (25).
Присоединение к трубопроводу: штуцерное.
Материал корпуса, крышки и штуцера: углеродистая сталь.
Материал прокладки: паронит.
Указатели уровня 12с11бк отличаются индивидуальными габаритами и имеют одинаковый диаметр прохода – Ду6. Указатели 12с11бк производятся следующими типоразмерами: №2, № 3, №4, №5, №6, №7, №8, №9.
Условия эксплуатации указателя уровня жидкости 12с11бк:
— Рабочая среда: вода, жидкие неагрессивные среды.
— Температура рабочей среды (Тис): до +250°С.
— Температура окружающей среды (Тос): -30 до +50°С.
— Климатическое исполнение и категория размещения по ГОСТ 15150-69: У3, Т3, УХЛ4.
Возможные ошибки при оформлении заказа на водоуказательную рамку 12с11бк (водоуказатель для котла)
Рекомендуем быть внимательными при оформлении заказа на водоуказательную рамку 12с11бк (водоуказатель для котла) и учитывать возможные варианты записи и встречающиеся ошибки.
Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: визуальный уровнемер со смотровым стеклом, байпас, байпасная уровнемерная колонка, рамка уровнемерная водоуказательная, водомер, индикатор детектор датчик уровня, водомерное рифленое стекло Клингера, уровнеуказатель, уровнеизмеритель, водо-указатель, устройство водоуказательное водоизмерительное, водоизмеритель, указатель уровня дождя, сигнализатор, водо-регистратор и т.д. и т.п.
— неправильное или некорректное написание условного обозначения оборудования: 11с12бк, 12с116к, 12с-11бк, 12с11-бк, 12ц11пк, 12-с11бк и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: bypass level indicator, watermark frame, level indicator 12s11bk, water indicator 12s11bk, ukazatel urovnya 12s11bk vodoukazatel, 12s11bk ukazatel urovnya zhidkosti stalnoj,12c11,r (в En-раскладке) и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заявки на водо-указатель Ду20 12с116к, не путайте обозначения, если не знаете или не уверены, просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения и наши менеджеры и инженеры подберут необходимый Вам прибор и предложат дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (наличие на складе).
Дополнительное оборудование и комплектующие
12с13бк — запорное устройство указателя уровня клапанного типа.
12с13бк состоит из верхнего штуцерного клапана (крепится в верхней части емкости), нижнего штуцерного клапана (крепится в нижней части емкости) и пробно-спускного крана (встроен в нижнее запорное устройство). В качестве указателя обычно используется рамка водоуказательная 12кч11бк (при давлении до 4,0 (40) МПа (кгс/см²)) или кварцевая трубка диаметром 20 мм (при давлении до 3,0 (30) МПа (кгс/см²)). Запорное устройство 12с13бк устанавливается на емкостях, котлах для визуального определения уровня жидкости. Работа запорного 12с13бк устройства основана на принципе сообщающихся сосудов, в связи с чем, жидкость, поступающая из рабочей емкости в указатель, соответствует уровню жидкости в емкости. Запорное устройство 12с13бк изготавливается номинальным диаметром Ду20.
12б2бк — запорное устройство указателя кранового типа состоит из верхнего крана (крепится в верхней части емкости), нижнего крана (крепится в нижней части емкости) и пробно-спускного штуцерного краника 10б19бк1 (крепится на нижнем кране самого запорного устройства). В качестве указателя так же используется кварцевая трубка диаметром 20 мм. 12б2бк устанавливается на емкостях, котлах для визуального определения уровня жидкости. Работа запорного устройства основана на принципе сообщающихся сосудов, в связи с чем, жидкость, поступающая из рабочей емкости в указатель, соответствует уровню жидкости в емкости. Запорное устройство изготавливается диаметром – ду20.
17б2бк — клапан предохранительный пружинный автоматический малоподъемный латунный муфтово-цапковый.
Предохранительный клапан 17б2бк предназначен для автоматического выпуска рабочей среды при превышении давления сверх допустимого. Достоинства пружинного предохранительного клапана — относительно малые габаритные размеры, возможность установки в любом положении, высокая пропускная способность. Уплотнение в затворе конусное, металл по металлу. Предохранительный клапан 17б2бк изготавливается условным диаметром Ду20. Клапан выпускается с тремя типами пружин (4 кгс/см2, 8 кгс/см2, 16 кгс/см2).
Прокладки графитовые
При вставке рифленых стекол Клингера необходимо применять прокладки.
Основные отличительные особенности графитовых прокладок:
— высокая термостойкость (материал сохраняет свои свойства в температурном диапазоне от -250ºС до +450ºС (в инертной среде до 3000 ºС) при давлении до 40 кгс/см2 ;
— отсутствие текучести при рекомендуемых усилиях обжатия;
— высокая химическая стойкость.
Дополнительная информация, пояснения и определения
Стекло Клингера * — стекло водоуказательное рифленое для указателей уровня жидкости. Стекло изготавливается из термически закаленного боросиликатного стекла и применяется в паровых котлах при давлении до 3,5 МПа (35 кгс/см2) включительно.
Стекло Клингера называют также рифленым водоуказательным стеклом, т.к. одна его смотровая поверхность гладкая, а другая поверхность имеет призматические риски. Благодаря рискам происходит полное внутреннее отражение света, и уровень жидкости отчетливо виден. Отсюда еще одно название этого вида оборудования — рефлексионное стекло (от слова «рефлексия» — отражение). Стекло Клингера получило свое название по имени немецкого инженера, впервые придумавшего рефлексионное водоуказательные стекла (название фирмы — Klinger Gmbh).
Рефле́ксия (от позднелат. reflexio «обращение назад») — в оптике это явление отражения света от поверхности.
Байпас * (англ. bypass — обход) — резервный путь, запасной маршрут для непременного обеспечения функционирования системы при наступлении нештатного (аварийного) состояния.
