Сигнализатор уровня вибрационный СУ-В1(-В11-Р, -В12-Р, В13-Ф) — служит для определения и контроля уровня сыпучих материалов (песка, угля, отсева, щебня, окатышей, гранул, агломерата, химических порошков, зерна, круп, комбикорма и т.п.) и широкого диапазона жидкостей.
Сигнализатор рассчитан на длительную, непрерывную работу и предназначен для установки в любом пространственном положении.
Чувствительным элементом сигнализатора (датчика-реле) СУ-В1 является вибрационная вилка, на которую воздействует пьезоэлектрический кристалл, вызывая ее механическое колебание. При демпфировании вилки материалом, амплитуда ее колебания резко снижается, это изменение регистрирует внутренняя оценочная схема, управляющая переключающими контактами двух выходных реле.
Вибрационный сигнализатор уровня СУ-В1(-В11-Р, -В12-Р, В13-Ф) имеет настройку чувствительности для определения сред и материалов различной плотности. Питание сигнализатора — универсальное, как постоянным током с напряжением питания 12В или 24В, так и переменным 220В.

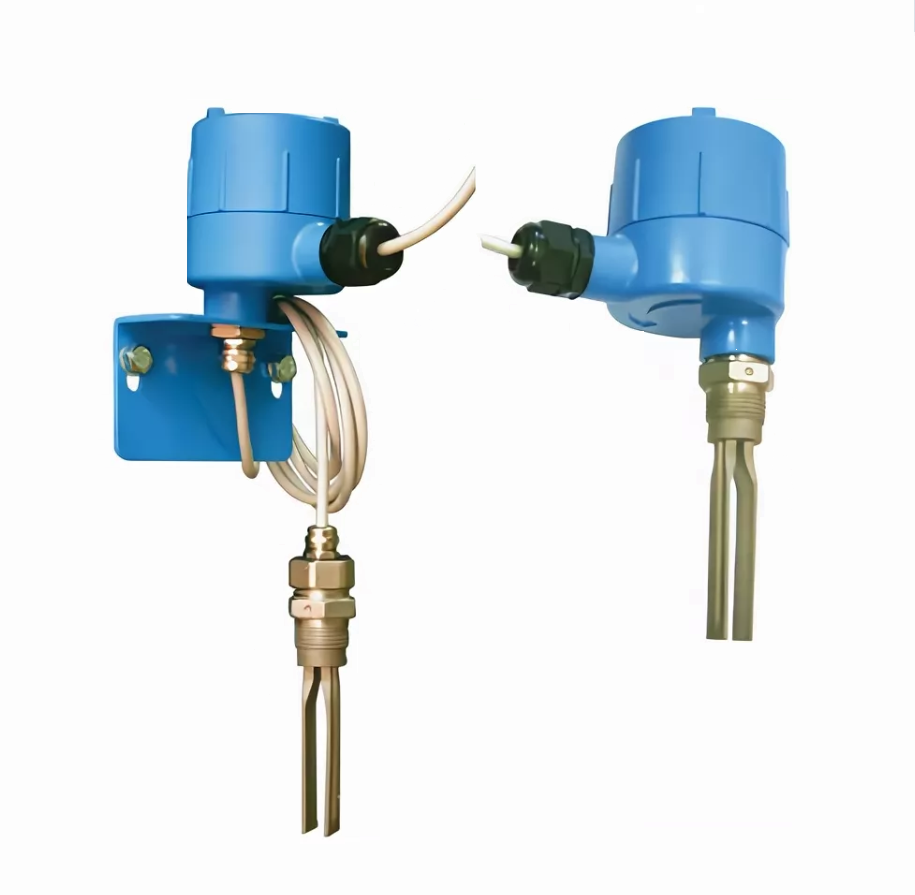

Сигнализатор имеет три варианта исполнения — одноблочное, двухблочное и с штангой-удлинителем, что значительно расширяет область его применения. У сигнализатора в двухблочном исполнении СУ1-В2-98- … блок контроллера соединен с вибрационной вилкой кабелем, длиной от 0,5 до 10 м, по желанию заказчика. Сигнализатор СУ1-В3-…имеет штангу-удлинитель из нержавеющей стали с общей длиной чувствительной части от 0,2 до 2 м.
Вибрационный сигнализатор СУВ1 выпускается в двух модификациях по способу присоединения к емкости с помощью резьбы NPT1″ и фланца.
Технические характеристики вибрационного сигнализатора уровня СУ-В1(-В11-Р, -В12-Р, В13-Ф)
| Наименование технической характеристики | Значение параметра характеристики | ||
| Наименование и модели прибора | Вибрационный сигнализатор уровня (датчик-реле) | ||
| СУ-В11 — одноблочное исполнение | СУ-В12 — двухблочное исполнение | СУ-В13 — исполнение со штангой | |
| Частота вибрации вилки (вибровилки) | 300 Гц | ||
| Напряжение питания | =24В (DC) / ∼220В (AC) | ||
| Напряжение коммутации нагрузки и максимальный коммутируемый ток | 24В DC — 4А, 220В AC — 8А | ||
| Потребляемая мощность | 2 Вт | ||
| Плотность измеряемых сред: — сыпучих материалов — жидкостей |
≥0,1 г/см3 (100 кг/м3) ≥0,7 г/см3 (700 кг/м3) |
||
| Максимальная вязкость жидкостей | ≤1000 мм2/с | ||
| Диапазон рабочих температур: — блока контроллера — вибрационной вилки |
-40…+80 °С (окружающая среда) -40…+220 °С (измеряемая среда) |
||
| Степень пылевлаго-защиты (код IP) | IP65 | ||
| Способ подключения электрического разъема | клеммник | ||
| Способ присоединения прибора к емкости | с помощью резьбы NPT1″ или фланца. | ||
| Габаритные размеры прибора, мм | 98х260 | 98х500…10000 | 98х200…2000 |
| Масса прибора СУВ1, кг | 1,2 | 1,3…3,5 | 1,4…2,5 |
Габаритно-установочные размеры и варианты установки сигнализатора СУ-В1
Сигнализатор (датчик-реле) СУВ1(-В11-Р, -В12-Р, В13-Ф) имеет два варианта монтажа (вертикальный и горизонтальный) и три варианта исполнения — одноблочное, двухблочное и с штангой–удлинителем, что значительно расширяет область его применения. У сигнализатора в двухблочном исполнении СУ1-В2-98- … блок контроллера соединен с вибрационной вилкой кабелем, длиной от 0,5 до 10 м, по желанию заказчика. Сигнализатор СУ1-В3-…имеет штангу-удлинитель из нержавеющей стали с общей длиной чувствительной части от 0,2 до 2 м.
Вибрационный прибора контроля уровня СУВ1 выпускается в двух модификациях по способу присоединения к емкости с помощью резьбы NPT1″ и фланца.
Форма заказа сигнализатора уровня СУ-В1(-В11-Р, -В12-Р, В13-Ф)
Сигнализаторы уровня серии СУ-В1(-В11-Р, -В12-Р, В13-Ф) изготавливаются в нескольких модификациях, отличающихся друг от друга вариантами исполнения (одно, двухблочное и с штангой-удлинителем) и способом присоединения (резьбовое или фланцевое).
Пример последовательности обозначения сигнализатора в документации и заказах СУ-В1А-Б-В, где
А — вариант исполнения корпуса (одноблочное, двухблочное, с штангой-удлинителем);
Б — способ крепления к ёмкости (фланцевый или резьбовой);
В — длина ЧЭ в метрах.
Вспомогательное оборудование и защитно-монтажная арматура для сигнализатора уровня СУ-В1
Монтажные комплекты №1 и №2 предназначены для установки сигнализаторов серии СУВ1(СУВ11-Р, СУВ12-Р, СУВ13-Ф) на объекте — в бункере, силосе, перегрузочной течке. Монтажный комплект №2 имеет защитный козырек и позволяет использовать сигнализатор для определения сыпучих материалов средних и крупных фракций.
В монтажный комплект №1 входят:
— кольцо резиновое
— шайба металлическая
— гайка
В монтажный комплект №2 входят:
— кольцо резиновое
— шайба металлическая
— гайка
— пластина металлическая с защитным козырьком
Возможные ошибки при оформлении заказа на СУВ11-Р, -В12-Ф, -В13-Ф)
Ввиду сложности обозначения, наличия разных модификаций сигнализаторов уровня жидкости и сыпучих материалов СУ-В1(-В11-Р, -В12-Ф, В13-Ф), рекомендуем быть внимательными при оформлении, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: вибрационный датчик-реле, прибор контроля уровня, измеритель-регулятор, вибродатчик уровня СУВ и т.п.
— неправильные обозначения модели и орфографические ошибки: СУВ-1, СУВ11-Р, СУВ12-Ф, СУВ13-Ф, СУ1, СУБ1, СУМ-1, УС-В1, СУВ1Р и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: level indicator SU-V1, signalizator urovnya SU-V1, su-v1, suv1 (в En-раскладке) cbuyfkbpfnjh ehjdyz CE-D1 и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики прибора (диапазон измерения, наличие и вид дополнительных модулей выхода, длину соединительного кабеля) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
