СКАТ-5-Ж сигнализатор уровня жидкости вибрационный

Вибрационные сигнализаторы уровня жидких материалов СКАТ-5-Ж используются для контроля уровня жидкостей с вязкостью от 0,3 до 10000 мПа×с плотностью от 0,5 до 2,5 г/см³, например, для воды, кислот, щелочей, растворителей, масел, смол, разнообразных растворов, эмульсий и других жидких материалов.

Сигнализатор уровня жидкости СКАТ-5-Ж разработан на базе модели СКАТ-5 и представляет собой универсальный вибрационный сигнализатор для большинства жидкостей (в том числе агрессивных, вязких, разнообразных пульп, сиропов, смол, жидкостей с содержанием твердых частиц, газа и т.д.). Универсальность сигнализатора достигнута за счет увеличения частоты колебаний ветвей камертона (до 800Гц), что приводит к уверенному срабатыванию датчика в жидкостях с различными значениями вязкости и плотности.

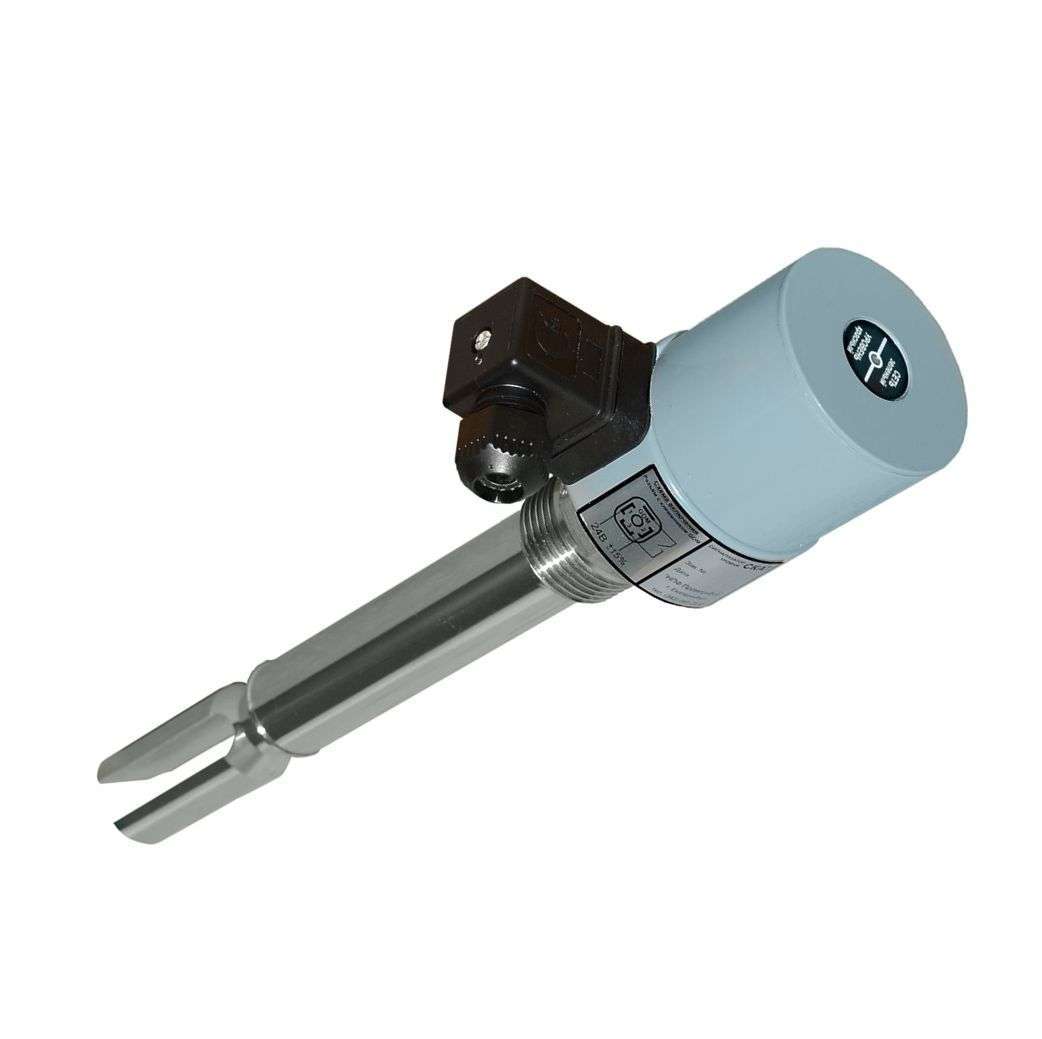

Сигнализатор уровня СКАТ-5-Ж базовый вариант

Сигнализатор уровня СКАТ-5Д(1 –100)-Ж раздельное исполнение

Сигнализатор уровня СКАТ-5-Ж гигиенического исполнения

Основные технические характеристики вибрационного сигнализатора уровня СКАТ-5-Ж

— Напряжение питания — 220 В, 50Гц переменного тока или 24 В постоянного или пер.тока;
— Потребляемая мощность — не более 5Вт;
— Исполнение прибора — совмещенное (вилка, удлинительная штанга, блок электроники составляют цельную конструкцию) или раздельное (вилка и удлинительная штанга размещаются на емкости, а блок электроники выносится в помещение к операторам на расстояние до 100 м с помощью соединительного кабеля);
— Климатическое исполнение — У1.1 (уличная эксплуатация -45…+50°С);
— Исполнение по пылевлагозащите — IP65;
— Выход приборов — контакты реле н.о. или н.з., мощность — 5А, 250В;
— Температурный диапазон эксплуатации чувствительного элемента вибрационной вилки (температура контролируемого материала) -45…+160°С;
— Индикация — «СЕТЬ» — нормальная работа прибора, «Уровень» — аварийная светодиодная индикация на передней панели прибора;
— Электромагнитная совместимость по ГОСТ Р 51522 – 99 для помещений класса А и Б.

Сигнализаторы уровня жидких материалов серии СКАТ-5-Ж используются для контроля уровней жидкости с вязкостью от 0,3 до 10000 мПа×с плотностью от 0,5 до 2,5 г/см³, например, для воды, кислот, щелочей, растворителей, масел, смол, разнообразных растворов, эмульсий и других жидких материалов.

В зависимости от условий эксплуатации и свойств контролируемого материала сигнализаторы уровня жидких материалов

СКАТ–5-Ж имеют следующие конструктивные варианты исполнения:

Сигнализатор уровня СКАТ-5-Ж (совмещенное исполнение)–базовый вариант

Используется для определения граничных значений жидкостей с вязкостью от 0,3 до 1000 мПа×с плотностью от 0,5 до 2,5 г/см³, например, для воды, кислот, щелочей, растворителей, масел, смол, разнообразных растворов, эмульсий и других жидких материалов. Блок электроники и резонатор (вибрирующая вилка с плоскими ветвями) объединены в единую конструкцию с помощью удлинительной штанги, позволяющей размещать резонатор в нужной части емкости.

Материал удлинительной штанги и резонатора – нержавеющая сталь в соответствии с ГОСТ 5632-2014 в зависимости от характеристик агрессивности контролируемой жидкости.
Обозначение в опросном листе СКАТ-5 -Ж — Х- Х- Х- Х- (80-6000). В скобках указывается длина погружной (внутри емкости) части датчика, равная размеру удлинительной штанги + длины камертонного резонатора.

СКАТ-5Д(1 –100)-Ж (раздельное исполнение)

Раздельное исполнение: датчик на емкости + выносной блок электроники + соединительный кабель

Применяется в случае использования сигнализатора для контроля уровня нагретых свыше +160°С жидких материалов (защита электроники от перегрева).

Состав прибора

Выносной блок электроники.
Материал корпуса блока электроники — АВС ударопрочный пластик.
Степень защиты IP65.
Температура эксплуатации от -45 до +80°С.

Питание  – 220В 50Гц промышленного напряжения или 24В постоянного или переменного тока ±20%.

Датчик на емкости

По способу крепления на емкости, расположению, подключению и длине удаленный датчик аналогичен базовому варианту. Вместо блока электроники на удаленном датчике расположен разъем 2РМ18КПН7Г или клеммный разъем типа GDM 3011 для подключения соединительного кабеля.
Соединение с датчиком на емкости — кабель с экранированными жилами типа КВКВ 2Х0,5, длина до 100м.

Обозначение  в опросном листе СКАТ- 5Д(1-100) – Ж —  Х – Х – Х – Х – Х. В скобках указывается длина соединительного кабеля в метрах. Соединительный кабель может комплектоваться металлорукавом РЗ-ЦХ №12 для защиты от механических повреждений (оформляется как дополнительная комплектация в графе «дополнительные требования» опросного листа).

Сигнализатор уровня СКАТ-5-Ж (специальное исполнение*)

Сигнализаторы уровня специального исполнения используются для контроля уровня особо агрессивных жидкостей, таких как плавиковая кислота, соляная кислота критических концентраций, перекись водорода, смесь кислот, нагретых кислот и т.д. Для защиты резонатора и удлинительной штанги от коррозии  используется либо многослойное фторопластовое покрытие (фторопласт Ф-4 ГОСТ-10007-80), либо специальные кислотостойкие молибденосодержащие марки сталей.

Обозначение  аналогично базовому варианту СКАТ- 5Х – Ж —  Х – Х – Х – Х – Х. Условия покрытия резонатора фторопластом оговаривается в опросном листе в графе «дополнительные требования».

Сигнализатор уровня СКАТ-5-Ж гигиенического исполнения

Сигнализаторы уровня гигиенического исполнения используются для контроля уровня продуктов на пищевых производствах, в технологиях, где необходим монтаж «заподлицо», который осуществляется с помощью специальной гигиенической гайки с прокладкой из пищевого силикона.

Обозначение данного исполнения аналогично базовому варианту СКАТ- 5Х – Ж — Х – Х – Х – Х – Х. Условия заказа сигнализатора в гигиеническом исполнении указываются опросном листе в графе «дополнительные требования».

Напряжение питания

В зависимости от требований по эксплуатации сигнализаторы уровня жидких материалов СКАТ–5-Ж имеют следующие варианты электропитания:

Промышленное напряжение 220В, 50Гц. Способ защиты от поражения электрическим током – класс I ГОСТ Р 51350-99. Предусмотрен винт защитного заземления.
Эксплуатация согласно требованиям ГОСТ12.3.019-80, «Правилам технической эксплуатации электроустановок потребителей».

Обозначение в опросном листе СКАТ — 5Х – Ж — 220 –Х — Х – Х – Х.

Напряжение 24В постоянного или переменного тока ±15%. Способ защиты от поражения электрическим током – класс III ГОСТ Р 51350-99.
Эксплуатация согласно требованиям ГОСТ12.3.019-80, «Правила технической эксплуатации электроустановок потребителей».

Корпус блока электроники для сигнализаторов с напряжением питания 24В имеет уменьшенные габаритные размеры. Винтом заземления не комплектуется.

Обозначение в опросном листе СКАТ — 5Х – Ж — 24 –Х — Х – Х – Х.

Будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики и сферу применения cигнализатора уровня в простой форме изложения и мы подберем необходимый Вам прибор и дополнительное оборудование.

Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
