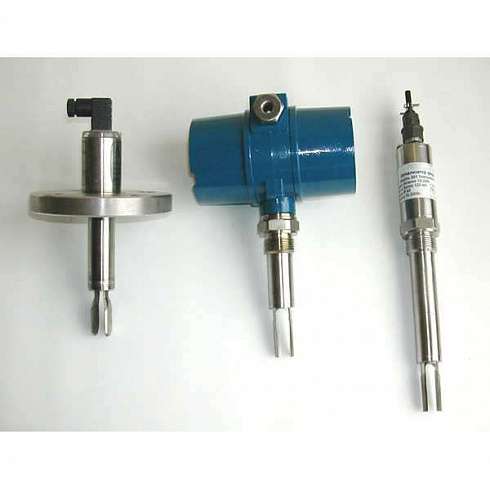

Сигнализатор уровня СУ-802 вибрационный

Вибрационный сигнализатор уровня  СУ-802 предназначен для измерения уровня жидкости (в т.ч. неэлектропроводной, загрязненной, с комками до 5мм, вспененной, не налипающей) и сыпучих материалов (в т.ч. пыли) в системах автоматического контроля, регулирования и управления технологическими процессами (АСУ ТП), работы со вторичной регистрирующей и показывающей аппаратурой, регуляторами и другими устройствами автоматики, воспринимающими сигналы постоянного тока.

Релейный выход сигнализатора уровня СУ-802  используется для дополнительного управления исполнительными системами (сигнализация, приводы механизмов).

Сигнализатор уровня СУ-802 вибрационный находит применение в следующих областях:

— для регулирования уровня жидкости в резервуарах, в т.ч. охлаждающих и смазочных;

— в трубопроводах для защиты насосов от осушения трубы;

— в системах очистки и фильтрования;

— в нефтяной промышленности для определения уровня смеси нефть-вода в установках сепарации сырой нефти,

— для защиты от перелива нефтепродуктов в системах налива в железнодорожные и автоцистерны,

— для контроля верхнего и нижнего уровня сыпучих сред в емкостях и силосах;

— в бункерах и емкостях для сбора пыли.

Исполнения по взрывозащите сигнализатора уровня СУ-802

Вибрационный сигнализатор уровня СУ-802 может иметь следующие исполнения по взрывозащите:

— общепромышленное (невзрывозащищенное);

— взрывозащищенное исполнение с маркировкой Ех — ExiaIICT5 X – искробезопасная электрическая цепь;

— взрывозащищенное исполнение с маркировкой Вн — ExidIIBT5 X – взрывонепроницаемая оболочка.

Электрическое питание взрывозащищенного искробезопасного сигнализатора СУ-802-Ех может осуществляться от искробезопасных входов барьера типа «Корунд» и других барьеров искрозащиты. Для обеспечения искробезопасности исполнения СУ-802-Ех-N также возможно использование изолирующего усилителя стандарта NAMUR.
Внимание! Общий уровень взрывозащиты искробезопасной цепи определяется уровнем взрывозащиты применяемых барьеров (блоков).

Фунциональные особенности и преимущества сигнализатора уровня СУ-802 перед аналогами:

— высокая точность контроля уровня жидких и сыпучих материалов вязкостью до 10000 сСт и с диаметром гранул не более 5мм;

— работоспособность при высоких и низких температурах, больших давлениях;

— безопасность работы, надежность, универсальность вследствие применения вибрационного принципа измерения;

— может быть откалиброван на различные жидкости с плотностью от 10 до 2700 кг/м3, например, вода, соляной раствор, светлые и темные нефтепродукты, растворы кислот и щелочей, неагрессивных к стали 12Х18Н10Т;

— нейтральность к электрическим свойствам среды.

Полный средний срок службы — не менее 8 лет.

Средняя наработка  на отказ — не менее 60 000 часов.

Стоимость базовой модели сигнализатора уровня СУ-802 зависит от конкретной модели, исполнения и дополнительных опций (см. форму заказа сигнализатора СУ-802).

Цена сигнализатора СУ-802 (равно как и любая техническая документация) высылается по запросу — конкретные условия и цены уточняйте у менеджеров.

См. также характеристики других вибрационных сигнализаторов — регуляторов уровня СКАТ-5С, СУВ-2, СЖУ-1-А, СВ-11 и др.

Основные технические характеристики сигнализатора уровня СУ-802 вибрационного

Конструкция и принцип действия сигнализатора уровня СУ-802

Сигнализатор уровня СУ-802 является единым моноблочным прибором, состоящим из первичного преобразователя и электронного блока, соединенных в моделях 2Х1 сваркой, а в моделях 3Х1 на герметизированной контрящейся резьбе.

Первичный преобразователь представляет собой стальной трубчатый корпус, в котором закреплен пьезопривод, жестко соединенный с мембраной, имеющей лопатки, образующие камертон.

Погружная часть «L» сигнализаторов уровня СУ-802 представляет собой цельносварную герметичную относительно рабочей среды трубчатую оболочку из нержавеющей стали, рассчитанную на давление среды до 20,0 МПа с характеристикой пылеводозащиты IP 68. Мембрана камертона имеет толщину ≥1мм и рассчитана на непрерывную работу в течении не менее 8 лет.

Материал корпуса первичного преобразователя и камертона – нержавеющая сталь 12Х18Н10Т ГОСТ 5632 или 316L AISI, вариант исполнения — сплав 44НХТЮ. ГОСТ 10994.
Материал корпуса электронного блока сталь 12Х18Н10Т по ГОСТ 5632 (модели 2Х1) или сплав АК12 по ГОСТ 1583 (модели 3Х1) и поликарбонат по ГОСТ 25288.
Материал уплотнительных колец и прокладок – специальные марки резин.

Принцип действия сигнализатора СУ-802 — вибрационный, в качестве сенсора служит камертон на трубчатом удлинителе соответствующей длины (погружная часть “L”). Регуляторы — сигнализаторы уровня СУ-802 определяют в месте установки сенсора границы раздела сред, отличающихся агрегатным состоянием и/или плотностью (газ — жидкость, газ — сыпучая среда, жидкость – жидкость, жидкость – осадок) и сигнализации (средствами измерения не являются).

Среды, образующие большие комки и налипающие фракции, а также твердые частицы размерами более 5мм могут препятствовать работе сигнализатора СУ802.

Автогенератор электронного блока генерирует резонансную частоту камертона. При погружении в контролируемую среду резонансная частота камертона изменяется.
Электронный блок преобразует изменение частоты в токовый выходной сигнал и питает реле. Состояние сигнализатора уровня (СУ) и реле индицируют светодиоды, т.е. при «сухом» СУ горит зеленый светодиод, реле разомкнуто, а при «мокром» горят и зеленый и красный светодиоды, реле замыкается.

*- дискретный выходной сигнал сигнализатора уровня СУ-802 – изменяется скачкообразно при пересечении уровня срабатывания.
**- непрерывный сигнал изменяется плавно до полного (40мм) погружения камертона.

Условия эксплуатации сигнализатора уровня СУ-802 вибрационного

Температура поверхности корпуса для моделей 201 и 301 не превышает температуру окружающей или контролируемой (какая больше) среды более чем на 5ºС.
Температура поверхности корпуса электронного блока высокотемпературных моделей 211, 221, 311 и 321 не превышает 950С при температуре окружающей среды 80 С и соответствующей моделям температуре контролируемой среды.
По устойчивости к механическим воздействиям сигнализаторы-регуляторы СУ802 соответствуют виброустойчивому исполнению V3 по ГОСТ Р 52931.
По устойчивости к климатическим воздействиям СУ имеют исполнения У2** и В3** по ГОСТ 15150 (группе исполнения С2 по ГОСТ Р 52931) для работы при температуре окружающей среды от минус 40 до 80 С.
Степень пылеводозащиты, обеспечиваемые оболочками СУ-802 по ГОСТ 14254: для погружной части “L” (первичного преобразователя) — IP68, электронного блока – не хуже IP65.

Модели сигнализатора уровня СУ-802 вибрационного

Длина погружной части L мм, выбирается из ряда: 64; 100; 160; 250; 400; 600; 1000; 1600; 2000; 2500; 3000.
СУ-802 для сыпучих сред имеют удлиненные лопатки камертона. Длина погружной части L1 мм, выбирается из ряда: 133; 193; 283; 433; 633; 1033; 1633; 2033; 2533; 3033.
Иная длина — по согласованию перед заказом.

Выходные сигналы сигнализатора уровня СУ-802

Величина постоянного тока (коммутируемый ток) на замкнутых контактах, для:

— кода «Д», А, не более:
— для СУ802, СУ-802-Вн- 1,0;
— для СУ-802-Ех — 0,12;

— кода «DPDT», А, не более:
— для СУ802, СУ-802-Вн — 5,0.

Напряжение на разомкнутых контактах реле — не более 24В.

Габаритные и монтажно-присоединительные размеры сигнализатора уровня СУ-802 вибрационного

Габаритные размеры сигнализаторов СУ-802, рис. Б.1, модели 2х1

Габаритные размеры сигнализатора СУ-802, рис. Б.2, модели 3х1

Комплектация при поставке сигнализатора уровня СУ-802

В комплект поставки сигнализатора уровня СУ-802 входят:
— сигнализатор уровня СУ-802 – 1 шт. (модель согласно заказу);
— паспорт ПС 4214-802-24172160-2014 – 1 экз.;
— руководство по эксплуатации РЭ 4214-802-24172160-2014 -1 экз.;
— кабельная часть разъема (при исполнении с разъемом) – 1 шт.;
— монтажные части (по заказу);
— упаковка.
Примечание: — Для партии СУ802, направляемых в один адрес, допускается прилагать РЭ по 1 экз. на каждые 10 ед. или другое число по согласованию с потребителем.

Форма записи обозначения при заказе сигнализатора уровня СУ-802 вибрационного

При оформлении заказа на вибрационный сигнализатор уровня жидкости и сыпучих сред СУ-802 следует руководствоваться таблицами моделей, исполнений и технических характеристик прибора, приведенными выше, а также следующей формой обозначения при заказе:

1 – Обозначение сигнализатора уровня;

2 – Код исполнения по взрывозащите:
— «Ех» или «Вн» – взрывозащищенное;
— для обыкновенного код не указывается.

3 – Код выходного сигнала (см. также таблицу характеристик выходных сигналов):
— «Д» – дискретный токовый с релейным выходом;
— «N» – дискретный токовый стандарта NAMUR (без релейного выхода);
— «Н» – непрерывный токовый (без релейного выхода);
— «DPDT» — релейный, переключающий, сдвоенный.

4 – Модель (см. таблицу характеристик моделей СУ802).

5 – Наименование и/или плотность сред, г/см3(кг/м3).
Для сыпучих материалов указать код «С» и наименование сред (рекомендуется указать насыпную плотность, г/см3(кг/м3)).
Для раздела двух сред, например при контроле осадка в жидкости, указать их наименование и плотность через «/».

6 – Предельное давление рабочей среды в МПа (для базового исполнения 1,6МПа допускается не указывать).

7 – Код электрического соединителя :
для моделей 2Х1 разъем GSP3M20 – код Р2,
для моделей 3Х1 сальниковый ввод – код С1).

8 – Длина погружной части, мм. Длина погружной части L мм, выбирается из ряда: 64; 100; 160; 250; 400; 600; 1000; 1600; 2000; 2500; 3000. Сигнализатор СУ-802 для сыпучих сред имеют удлиненные лопатки камертона. Длина погружной части L1 мм, выбирается из ряда: 133; 193; 283; 433; 633; 1033; 1633; 2033; 2533; 3033. Иная длина — по согласованию.;

9 – Код монтажных частей, для исполнения из нержавеющей стали добавить индекс 02:
«Б1» – бобышка монтажная G (Рис. А.1);
«Б2» – бобышка монтажная трубная G (Рис. А.1);
«БВ» – бобышка монтажная и втулка передвижная (Рис. А.1 и А.3);
«Ф» – Фланец монтажный Ду25/G (Рис. А.4); (СУ в комплекте с данным фланцем заменяет ранее выпускавшиеся модели 2Х2 и 3Х2).

10 – ТУ 4212-802-24172160-2007 — обозначение технических условий (допускается не указывать).

Расшифровка примера (СУ-802–Ех–Д–201–1,2–6,3–Р2–160–Б02–ТУ…) —  сигнализатор уровня СУ-802 взрывозащищенного искробезопасного исполнения Ех, с выходным дискретным токовым сигналом и релейным выходом Д, модель 201, плотность контролируемой среды 1,2г/см3, давление 6,3 МПа, с разъемом P2 (GSP3M20), с длиной погружной части L=160 мм, с бобышкой монтажной G ¾ из нержавеющей стали Б1.02.
