Эхолокационные уровнемеры и ультразвуковые сигнализаторы СЖУ-1 (одно и многоточечные со стержневым, кольцевым или вилочный чувствительным элементом) изготавливаются на основе металлических волноводов (проводников ультразвука), благодаря чему датчики имеют цельносварную конструкцию, способны работать в диапазоне температур: от криогенных до сверхвысоких при давлении свыше 400 бар. Обладают высокой надежностью, виброустойчивостью и стойкостью к коррозии.
Ассортимент модельного ряда уровнемеров и сигнализаторы СЖУ-1 постоянно пополняется, за последние два года были разработаны и поставлены на производство следующие изделия, не имеющие отечественных аналогов:
— рефлекс-радарный микроволновый уровнемер «МИКРОТРОН» СЖУ-1-МВ — экономичная альтернатива приборам западных компаний;
— измеритель содержания свободного газа в потоке жидкости для контроля скважинной жидкости, бурильных растворов, теплоносителя энергетических установок СЖУ-1-ОГ;
— сигнализатор жидкости с встроенным подогревателем для надежной работы в мазутной среде СЖУ-1-П;
— акустоимпедансный прибор контроля раздела сред типа: нефтепродукт — вода СЖУ-1-РС.
Рекомендации по применению уровнемеров и сигнализаторов СЖУ-1
| Техническая задача контроль: | Рекомендуется использовать: сигнализаторы |
| насосов от «сухого хода» | Одноточечные СЖУ-1, СЖУ-1-В, СЖУ-1-УСУ-1 |
| переполнения или осушения емкостей | Одноточечные СЖУ-1, СЖУ-1-В, СЖУ-1-УСУ-1 Поплавковые СЖУ-1-ПВ, СЖУ-1-ПГ |
| затворной жидк. в уплотнении насоса | Одноточечный СЖУ-1-Н |
| двух уровней жидк. одним прибором, поддержание уровня в заданных пределах (позиционное регулирование) | Двухточечные СЖУ-1-2, СЖУ-1-В-2, СЖУ-1-2-УСУ-2 |
| уровня жидк. в емкостях большой высоты (до 10м и более) при давлении до 0,6МПа | Тросовые одно-, двух- и многоточечные (гирлянда) СЖУ-1-ТР-УСУ-1, СЖУ-1-ТР-В, СЖУ-1-ТР-2-УСУ-1, СЖУ-1-ТР-М-УСУ-1 |
| уровня сыпучих продуктов | Одноточечный СЖУ-1-СП |
| раздела сред типа нефтепродукт-вода | Одноточечный СЖУ-1-РС |
| заполнения (осушения) мазутных емкостей | Одноточечный СЖУ-1-П |
| уровня высокоагрессивных сред, сильных кислот и щелочей | Фторопластовый одноточечный СЖУ-1-ВФ |
| Измерение | |
| Техническая задача измерение уровня жидкости в: | Рекомендуется использовать уровнемер: |
| емкостях без давления высотой до 10м | Эхолокационный СЖУ-1-А |
| емкостях без давления, содержащие встроенные конструкционные элементы, узкие, наклоненные, высотой до 3м | Эхолокационный с волноводной трубой СЖУ-1-ВУ |
| диапазоне до 2м, в том числе при высокой температуре и давлении | Акустоимпедансный СЖУ-1-АИ, рефлекс-радарный ультразвуковой СЖУ-1-ВУ2 |
| диапазоне до 20м, в том числе при высокой температуре и давлении | Рефлекс-радарный микроволновый СЖУ-1-МВ |
| Сигнализаторы для технических задач: | |
| измерение объемного содержания свободного газа в жидкости, продукции скважин, теплоносителя | Акустозондовый СЖУ-1-ОГ |
| при повышенной вибростойкости | СЖУ-1-В, СЖУ-1-УСУ-1 с виброзащитным заполнением |
| для сред при сверхвысоком давлении | СЖУ-1-В, СЖУ-1-УСУ-1 с двойной защитой от протечек |
Приборы имеют взрывобезопасное исполнение, могут использоваться на морских и речных судах.
Сигнализаторы одноточечные

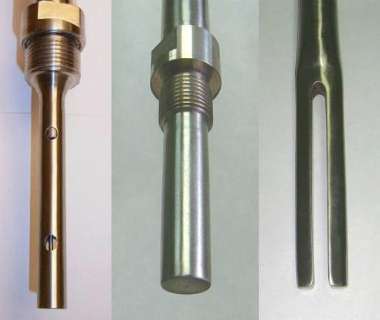

Три варианта чувствительных элементов:
— стержневые — СЖУ-1, преимущественно для контроля легких нефтепродуктов, растворителей, слабых кислот и щелочей, воды, некоторых видов сжиженных газов.
— кольцевые — УСУ-1, для использования при повышенной вибрации, в вязких средах, мазуте, вакуумном гайзоле (вариант с подогревом), для многоточечных, в том числе, тросовых сигнализаторов.
— с чувствительным элементом в виде вилки — СЖУ-1-В, преимущественно для контроля легких сжиженных газов, таких как природный газ (СПГ), широкая фракция легких углеводородов (ШФЛУ), а также сред, содержащих взвеси и пузырьки.
Корпуса для электроники:
— в стандартном исполнении электронный блок размещается в цилиндрическом алюминиевом корпусе диаметром 90 мм и высотой 80 мм;
— в коррозионноустойчивом варианте исполнения электронный блок помещается в аналогичном корпусе из нержавеющей стали;
— миниатюрный корпус имеет диаметром 50 — 70 мм (вариант СЖУ-1-Э);
Электроника:
— стандартная, питание 24В, выходные сигналы — релейный типа «сухой контакт», «токовая петля»
— унифицированный сигнал в диапазоне 4-20мА,
— NAMUR, питание 8,2В, выходной сигнал — «токовая петля» 0,8 — 2,8мА
— в алюминиевом корпусе устанавливается геркон для проверки работы прибора и линии связи.
Модели сигнализаторов СЖУ-1
СЖУ-1 — сигнализаторы со стержневым чувствительным элементом.
СЖУ-1С — для морских и речных судов, СЖУ-1Н — для НПО «Анод».
Принцип действия: индикация затухания ультразвуковых импульсов в чувствительном элементе при погружении его в контролируемую среду.
Применение: производство, перевозка и хранение нефтепродуктов, переработка нефтепродуктов, парогенераторы, теплообменники высокого и низкого давления, криоген, системы безопасности насосов, определение водяного конденсата, сигнализация трюмной воды и нефтепродуктов в баках.
УСУ-1 — с кольцевым чувствительным элементом размещенным в стенке трубки.
Модификация УСУ-1-П: встроенный подогреватель чувствительного элемента для работы в застывающих нефтепродуктах типа мазут, вакуумная гайзоль.
Принцип действия: индикация затухания ультразвуковых импульсов в чувствительном элементе при погружении его в контролируемую среду.
Применение: производство, перевозка и хранение нефтепродуктов, нефтехимия, парогенераторы, теплообменники высокого и низкого давления, криоген, управление насосами, производство еды, лекарств, косметики, определение водяного конденсата.
СЖУ-1-В — с чувствительным элементом в виде вилочки,
Принцип действия: индикация прохождения ультразвуковых импульсов через контролируемый объем при заполнении его жидкостью.
Применение: производство, перевозка и хранение вязких нефтепродуктов (мазута, расплава битума), переработка нефтепродуктов, системы безопасности насосов, сигнализация нефтепродуктов в баках. Предназначен для контр. легких продуктов типа СПГ, ШФЛУ, а также высоковязких, налипающих и застывающих жидкостей.
СЖУ-1-Э — компактные сигнализаторы, два варианта исполнения: с кольцевым или стержневым чувствительным элементом.
Принцип действия: индикация затухания ультразвуковых импульсов в чувствительном элементе при погружении его в контролируемую жидкость.
Применение: вода, нефтепродукты, растворители в емкостях хранения, парогенераторы, теплообменники высокого и низкого давления, криоген, управление насосами, производство еды, фармацевтика и косметика, определение водяного конденсата.
СЖУ-1-ТР — сигнализаторы с выносным чувствительным элементом, соединенным с электронным блоком гибким шлангом, усиленным стальным тросом.
Принцип действия: по индикации затухания в кольцевом чувствительном элементе или индикация прохождения ультразвуком контролируемого объема в вилочковом чувствительном элементе.
Применение: в сосудах большой высоты — регистрация достижения жидкостью заданного значения для предотвращения перелива или осушения.
СЖУ-1-ВФ — сигнализаторы для химически агрессивных сред, погружная часть изготовлена полностью из фторопласта. Чувствительный элемент выполнен в виде вилочки.
Принцип действия: индикация прохождения ультразвуковых импульсов через контролируемый объем при его заполнении.
Применение: для регистрации достижения (преимущественно кислоты или щелочи или иной агрессивной среды) заданного значения для предотвращения перелива или осушения емкости.
СЖУ-1-ПВ (СЖУ-1-ПГ) — поплавковые сигнализаторы горизонтального и вертикального исполнения, общепромышленного применения, предназначены для контроля предельных уровней жидкости в емкостях, цистернах, технологических установках.
Исполнение — одноточечное или двухточечное.
Принцип действия: Поплавок вместе с встроенным постоянным магнитом находится на поверхности и при изменении уровня перемещается. Магнитное поле, воздействуя на магнитоуправляемые контакты (герконы), замыкает или размыкает их.
Применение: вода, нефтепродукты, кислоты, щелочи, другие среды, в том числе сильно пенящиеся, кипящие и высокоадгезионные. Стойкость к агрессивным средам определяется стойкостью материала датчика, контактирующего со средой. Типовое исполнение – сталь 12Х18Н10Т, либо химически стойкие пластики.
Сигнализаторы двухточечные СЖУ-1-2
— СЖУ-1-2 со стержневым чувствительным элементом.
— УСУ-1-2 с кольцевыми чувствительными элементами.
— СЖУ-1-2-В с чувствительными элементами в виде вилки.
— СЖУ-1-ТР тросовый, чувствительные элементы на гибком подвесе.
Исполнение:
— стандартное, электронный блок размещен в цилиндрическом корпусе из алюминиевого сплава (диаметр 90 мм, высота 80 мм);
— коррозионноустойчивое, электронный блок размещен в цилиндрическом корпусе из нержавеющей стали (диаметр 90 мм, высота 80 мм);
— тросовое, два чувствительных элемента соединены с электронным блоком гибкими кабелями длиной до 20 м.
— размещение на объекте контроля произвольное
Электроника:
— питание 24В, выходные сигналы — «сухой контакт» и «токовая петля» 4-20мА;
— встроенный геркон для проверки работы прибора и линии связи.
СЖУ-1-2 — сигнализаторы с одним общим стержневым чувствительным элементом.
Принцип действия: индикация затухания ультразвуковых импульсов в стержневом чувствительном элементе при погружении его в контролируемую жидкость.
Применение: в системах двухпозиционного регулирования и управления технологическими процессами нефтехимической, химической и других отраслей промышленности, в открытых или закрытых емкостях технологических установок, предусматривающих предупредительную сигнализацию.
УСУ-1-2 — сигнализаторы с двумя кольцевыми чувствительными элементами, встроенными в стенку трубы.
Принцип действия: индикация затухания ультразвуковых импульсов в кольцевых чувствительных элементах при погружении их в контролируемую жидкость.
Применение: в автоматизированных системах двухпозиционного регулирования и управления технологическими процессами нефтехимической, химической и других отраслей промышленности, в открытых или закрытых емкостях технологических установок, а также в системах, предусматривающих предупредительную сигнализацию
СЖУ-1-В-2 — сигнализаторы с чувствительными элементами в виде вилочек.
Принцип действия: индикация прохождения ультразвуковых импульсов через контролируемые объемы при заполнении их контролируемой жидкостью.
Применение: регистрация достижения двух заданных значений уровня в автоматизированных системах двухпозиционного регулирования и управления технологическими процессами. Позволяет контролировать сверхлегкие жидкости типа: газовый конденсат, СПГ и ШФЛУ.
СЖУ-1-ТР-2 — сигнализаторы с двумя выносными чувствительными элементами, соединенными с электронным блоком гибкими шлангами, усиленными стальным тросом.
Принцип действия: по индикации затухания в кольцевом чувствительном элементе или индикация прохождения ультразвуком контролируемого объема.
Применение: в сосудах большой высоты — регистрация достижения двух заданных значений уровня для предотвращения перелива или осушения.
Сигнализатор СЖУ-1-М многоточечный
СЖУ-1М — сигнализаторы с кольцевыми чувствительными элементами, встроенными в стенку погружаемой трубы, срабатывает при достижении от трех до 8-ми заданных значений точек контроля по высоте, выходной сигнал: «токовый 4-20мА».
Принцип действия: индикация затухания ультразвуковых импульсов в кольцевых чувствительных элементах при погружении их в контролируемую жидкость.
Применение: контроль в сосудах, применение в системах регулирования и управления технологическими процессами нефтехимической, химической и других отраслей промышленности, в открытых или закрытых емкостях технологических установок.
Исполнение:
— стандартное, электронный блок размещен в цилиндрическом корпусе из алюминиевого сплава (диаметр 90 мм, высота 80 мм);
— коррозионноустойчивое, электронный блок размещен в цилиндрическом корпусе из нержавеющей стали (диаметр 90 мм, высота 80 мм);
— размещение на объекте контроля вертикальное
Электроника:
— питание 24В, выходные сигналы — токовый выход 4-20мА и «открытый коллектор»;
— встроенный геркон для проверки работы прибора и линии связи.
Приборы контроля уровня жидкости
СЖУ-1-А — для бесконтактного определения значений различных сред, имеет встроенную температурную компенсацию и регулируемую уставку срабатывания в контролируемом диапазоне.
Выходные сигналы: «токовый 4-20мА», RS-485 и «сухой контакт», может оснащаться встроенным цифровым или светодиодным указателем для местной визуализации среды.
Принцип действия: эхо -импульсный — измерение времени пробега акустических импульсов от излучателя до поверхности контролируемой среды в не затесненном пространстве.
Применение: канализационные стоки, вода, нефтепродукты в открытых или закрытых, в том числе находящихся под незначительным давлением емкостях в технологических установках промышленных объектов энергетической, химической, нефтехимической, медицинской, пищевой и других отраслях промышленности.
СЖУ-1-ВУ — для работы в затесненных условиях, имеет встроенную температурную компенсацию и регулируемую уставку срабатывания в контролируемом диапазоне, оснащается волноводной трубой, выходные сигналы: «токовый 4-20мА», RS-485 и «сухой контакт», может оснащаться встроенным цифровым или светодиодным указателем для местного визуального контроля среды.
Принцип действия: эхо -импульсный — измерение времени пробега акустических импульсов от излучателя до поверхности внутри волноводной трубы, погруженной в контролируемую среду.
Применение: вода, нефтепродукты в открытых или закрытых, в том числе находящихся под незначительным давлением емкостях в технологических установках промышленных объектов энергетической, химической, нефтехимической, медицинской, пищевой и других отраслях промышленности, в системах налива железнодорожных и автомобильных цистернах.
СЖУ-1-ВУ-2 — для маловязких жидкостей, с регулируемой уставкой срабатывания в контролируемом диапазоне.
Выходные сигналы: «токовый 4-20мА», RS-485 и «сухой контакт», может оснащаться встроенным цифровым или светодиодным указателем для местной визуализации среды.
Принцип действия: рефлекс-радарный — измерение времени пробега ультразвуковыми импульсами сверху по волноводу до поверхности и обратно
(см. статью).
Применение: вода высоких параметров в парогенераторах и бойлерах, нефтепродукты в открытых или закрытых, в том числе находящихся под давлением емкостях в технологических установках промышленных объектов энергетической, химической, нефтехимической, медицинской, пищевой и других отраслях промышленности.
СЖУ-1-МВ — микроволновые уровнемеры.
Выходные сигналы: «токовый 4-20мА», RS-485, могут оснащаться встроенным цифровым или светодиодным указателем для местной визуализации среды.
Принцип действия: рефлекс-радарный — измерение времени пробега микроволновыми импульсами сверху по волноводу до поверхности и обратно
(см. статью).
Применение: вода в том числе в парогенераторах и бойлерах, а также измерение уровня технологических продуктов в установках промышленных объектов энергетической, химической, нефтехимической, медицинской, пищевой и других отраслях промышленности.
СЖУ-1-АИ — для контроля уровня маловязких жидкостей, с встроенной компенсацией изменения свойств жидкости, регулируемой уставкой срабатывания в контролируемом диапазоне.
Выходные сигналы: «токовый 4-20мА», RS-485 и «сухой контакт», может оснащаться встроенным цифровым или светодиодным указателем для местного визуального контроля уровня среды.
Принцип действия: акустоимпедансный — измерение затухания ультразвуковых импульсов в стальном волноводе при погружении его в контролируемую жидкость (см. статью).
Применение: вода высоких параметров в парогенераторах и бойлерах, нефтепродукты в открытых или закрытых, в том числе находящихся под давлением емкостях в технологических установках промышленных объектов энергетической, химической, нефтехимической, медицинской, пищевой и других отраслях промышленности.
Приборы контроля среды
СЖУ-1-СП — сигнализатор для сыпучих продуктов, одноточечный с чувствительным элементом в виде вилки, два вида выходных сигналов: «токовая петля» и «сухой контакт», встроенный тестовый геркон для проверки работоспособности, произвольное размещение на объекте контроля. Обеспечивает сигнализацию наличия или отсутствия контролируемой сыпучей среды на установленном уровне емкости.
Принцип действия: индикация прерывания прохождения ультразвуковых импульсов через контролируемый объем при заполнении его сыпучим продуктом.
Применение: контроль уровня любого порошкового материала, не образующего отложения. В частности, зерна, крупы, опилок, пеллетных гранул, комбикормов, песка, мелкодисперсной руды, цемента, гранулированного пластика и пр.
СЖУ-1-РС — прибор контроля среды одноточечный, с чувствительным элементом в виде вилки, два вида выходных сигналов: «токовый 4-20мА» и настраиваемый контакт типа «открытый коллектор», произвольное размещение на объекте контроля. Предназначен для контроля границы раздела сред типа вода -нефтепродукты в резервуарах и трубопроводах.
Принцип действия: измеряется скорость звука в контролируемой жидкости.
Применение: вода — нефтепродукты и другие несмешивающиеся жидкие продукты, установление вида жидкости в потоке в трубах, а также определение концентрации растворенного вещества в жидкости, например, соли в воде.
СЖУ-1-ОГ — предназначен для измерения объемной концентрации газовой фазы в потоке жидкости. Два вида выходных сигналов: «токовый 4-20мА» и настраиваемый контакт типа «открытый коллектор», произвольное размещение на объекте контроля.
Принцип действия: акустическое зондирование участка потока с последующим измерением времени нахождения газовой фазы в контролируемом объеме среды (см.статью).
Применение: определение свободного газа в нефтеводогазовом потоке при добыче и транспортировке нефти, паросодержания в пароводяной смеси при высокой температуре и давлении в энергооборудовании, котельных установках и объектах химической промышленности, газовой фракции в трубопроводах с потоком жидкости, объемной доли газовой фазы в двухфазном потоке.
Возможные ошибки при оформлении заказа на уровнемеры и сигнализаторы СЖУ-1
Ввиду сложности обозначения, наличия разных видов уровнемеров и сигнализаторов СЖУ-1, рекомендуем быть внимательными при оформлении, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: датчик-преобразователь или датчик-реле(сигнализатор) уровня, измеритель-регулятор уровня и т.п.
— неправильные обозначения модели и орфографические ошибки: ЖСУ-1, СУЖ-1 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: level transmitter ZHSU-1, ultrazvukovoj urovnemer SUZH-1, c;e-1 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на уровнемеры и сигнализаторы СЖУ-1, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики прибора (диапазон измерения, наличие и вид дополнительных модулей выхода, длину соединительного кабеля) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
