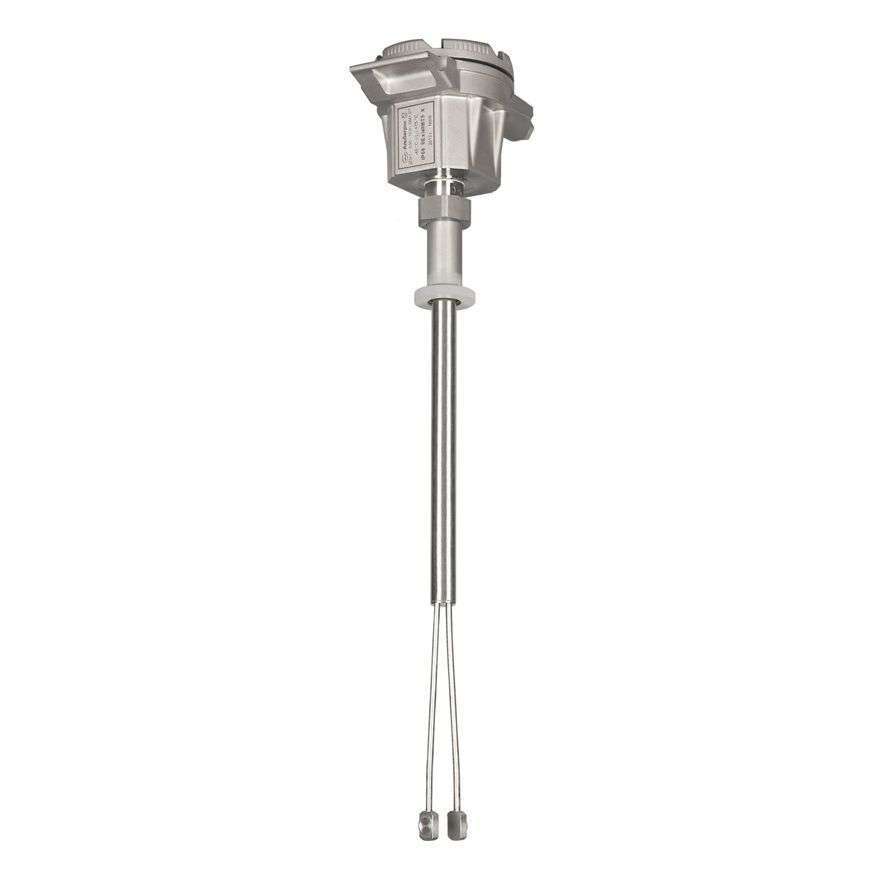

Сигнализатор уровня ультразвуковой СУР-5 предназначен для контроля положения уровня различных жидкостей в одной точке технологических ёмкостей и управления технологическими агрегатами и установками на объектах в зонах классов 0, 1 и 2 по ГОСТ Р 51330.9, где возможно образование смесей горючих газов и паров с воздухом категории IIB по ГОСТ Р 51330.11 температурной группы T5 включительно согласно ГОСТ Р 51330.0.
Сигнализаторы СУР-5 применяется в системах автоматизации производственных объектов нефтегазовой, нефтехимической, химической, энергетической, металлургической, пищевой и других отраслей промышленности в аппаратах с атмосферным или избыточным (до 10,0 МПа) давлением.
Датчик положения уровня, входящий в состав прибора СУР-5, имеет взрывозащищенное исполнение. Соответствие прибора требованиям Технического регламента Таможенного союза ТР ТС 012/2011 обеспечивается выполнением требований безопасности согласно ГОСТ Р 51330.0, ГОСТ Р 51330.10. Прибор имеет вид взрывозащиты «Искробезопасная электрическая цепь» с уровнем «ia», уровень взрывозащиты «Особовзрывобезопасный» для взрывоопасных смесей категории IIB по ГОСТ Р 51330.11 температурной группы T5 по ГОСТ Р 51330.0.
Датчик СУР-5 имеет маркировку взрывозащиты «0ЕхiaIIBT5 X» и может применяться во взрывоопасных зонах согласно требованиям главы 7.3 ПУЭ (шестое издание) и других нормативно-технических документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Знак «Х» указывает на специальные условия безопасного применения датчика комплекте с ПСВ4, который имеет вид взрывозащиты «Искробезопасная электрическая цепь» уровня «ia», маркировку взрывозащиты «[Exia]IIB», параметры искробезопасных выходов Uo≤14,3 B, Io≤80 мА, Po≤0,3 Вт, Co≤4 мкФ, Lo≤10 мГн и устанавливается вне взрывоопасных зон помещений и наружной установки.
Также знак «Х» указывает на необходимость предотвращения условий образования зарядов статического электричества на защитной крышке датчика при ее наличии.
Среды, контролируемые сигнализатором уровня СУР-5
Нефть, нефтепродукты, растворители, сжиженные газы, кислоты, щелочи, другие агрессивные и неагрессивные среды, в том числе сильнопенящиеся, кипящие и высокоадгезионные.
Стойкость к агрессивным средам определяется материалами, контактирующими с агрессивной средой – нержавеющая сталь 12х18Н10Т.
Состав датчиков уровня СУР-5
– датчик положения уровня ДПУ5А;
– вторичный преобразователь ПВС4.
Технические данные сигнализатора уровня СУР-5
| Наименование параметра | ДПУ5А | ПВС4 |
| Вынос чувствительной зоны | от 0,25 до 4,0 м* | — |
| Температура контролируемой среды, Тис | от -45 до +100 °С** | — |
| Давление контролируемой среды | до 10,0 МПа** | — |
| Маркировка взрывозащиты | 0ExiaIIBT5 X | [Exia]IIB |
| Степень защиты | IP68 по ГОСТ 14254 | IP20 по ГОСТ 14254 |
| Климатическое исполнение | ОМ1,5 по ГОСТ 15150 | УХЛ4 по ГОСТ 15150 |
| Температура внешней среды, Тос | от -45 до +75°С ** | от +5 до +45°С |
| Пределы изменения атмосферного давления | от 84 до 106,7 кПа | от 84 до 106,7 кПа |
| Тип атмосферы | III, IV (морская и приморско- промышленная) | II (промышленная) |
| Срок службы | 14 лет | 14 лет |
| Масса (не более) | 6,4 кг | 0,4 кг |
| Габаритные размеры (не превышают) | 112***х186****х(133,5+L****) мм | 55х75х109,5 мм |
* Другая длина выноса чувствительной зоны по специальному заказу
** По специальному заказу возможно изготовление датчиков с расширенным диапазоном температур контролируемой среды (менее -45, более +100 °С), с диапазоном температур внешней среды (менее -45 и более +75 °С) и и диапазоном избыточного давления более номинального
*** Размеры зависят от кабельного ввода и наличия защитной крышки
**** «L» – вынос чувствительной зоны датчика, мм
Номинальный вынос чувствительной зоны датчика – от 0,25 до 4,0 м (определяется длиной штанги, соединяющей узел приемо-передающий (УПП) с корпусом первичного преобразователя (ПП), и задается при заказе). Величина изменения выноса под действием температуры не превышает половины основной абсолютной погрешности.
Срабатывание датчика гарантированно происходит при нахождении уровня в пределах УПП. Изготовитель настраивает уровень срабатывания в пределах ±10 мм от осевой линии (Д) УПП. При установке датчика в трубах в случаях, когда ось штанги датчика совпадает с осью трубы, необходимо выполнить следующие требования:
– внутренний диаметр (минимальный внутренний размер проходного сечения для квадратных или прямоугольных труб) должен быть не менее чем 60 мм;
– расстояние от внутренней стенки трубы до любой точки датчика не менее 8 мм.
Время срабатывания прибора составляет не более 5 секунд. Пределы допускаемой абсолютной основной погрешности определения положения уровня ±10 мм.
Электрические параметры и характеристики СУР-5
— Питание прибора осуществляется от внешнего источника питания напряжением +24 В ± 10%.
— Ток потребления прибора не более 150 мА.
— По степени защиты от поражения электрическим током прибор относится к классу защиты III в соответствии с требованиями ГОСТ 12.2.007.0.
— Электрическая изоляция ПВС4 при температуре окружающего воздуха от +15 до +35 °С и относительной влажности от 30 до 80% выдерживает в течение одной минуты без пробоя и поверхностного перекрытия испытательное напряжение:
– между искробезопасными цепями и искроопасными цепями – не менее ~1500 В, 50 Гц (эффективное значение);
– между выходными цепями и цепями питания – не менее ~250 В, 50 Гц (эффективное значение).
— Электрическое сопротивление изоляции в нормальных условиях между искробезопасными цепями и искроопасными цепями – не менее 20 МОм.
Электрическое сопротивление изоляции в нормальных условиях между выходными цепями и цепями питания – не менее 20 МОм.
— Нормальное функционирование прибора обеспечивается при длине соединительного кабеля между датчиком и ПВС4 не более 1,5 км. Разрешается применение экранированных соединительных кабелей со следующими параметрами: RКАБ≤200 Ом, СКАБ≤0,1 мкФ, LКАБ≤2 мГн.
Для повышения устойчивости датчика к промышленным помехам рекомендуется применять кабель – две витые пары в экране.
— Время установления рабочего режима не более 15 секунд.
— Прибор предназначен для непрерывной работы.
— Предельные параметры ключей прибора на активной нагрузке:
– коммутируемое напряжение постоянного или переменного тока не более 250 В;
– допустимый ток коммутации ключа не более 1 А;
– сопротивление ключа в замкнутом состоянии не более 1,2 Ом. Начальные состояния ключей задаются потребителем.
Принцип работы прибора СУР-5
Прибор состоит из датчика положения уровня, выдающего информацию о положении уровня жидкости в виде частотного сигнала, и вторичного преобразователя ПВС4, обеспечивающего питание подключенного к нему датчика, обработку его сигналов, индикацию полученных результатов и выдачу управляющих сигналов.
Определение положения уровня жидкости основано на различии способности пропускать ультразвуковые колебания жидкостями и газами.
Принцип работы датчика основан на измерении интервала времени между выдачей возбуждающего импульса на пьезоэлемент возбуждения и регистрацией полученного отклика от пьезоэлемента чувствительного, которые разделены рабочим зазором.
Комплектность поставки сигнализатора уровня СУР-5
| Комплект поставки сигнализатора уровня СУР-5 | Количество |
| — руководство по эксплуатации УНКР.407713.015 РЭ | 1 шт. |
| — паспорт УНКР.407713.015 РЭ | 1 шт. |
| Комплект датчика: | 1 шт. |
| — датчик положения уровня ДПУ5А УНКР.407713.012-01 | 1 шт. |
| — паспорт УНКР.407713.012-01 ПС | 1 шт. |
| — втулка УНКР.302639.001 или УНКР.302639.008 | 1 шт. |
| — заглушка УНКР.711100.001 или заглушка RSK19-060, или заглушка RSK24-060 | 1 шт. |
| — прокладка УНКР.754176.002 | 1 шт. |
| — номерное сигнальное устройство-наклейка «СК2 10х40 мм», красная | 1 шт. |
| Комплект ПВС4: | 1 шт. |
| — преобразователь вторичный сигнализатора ПВС4 УНКР.468157.049 | 1 шт. |
| — паспорт УНКР.468157.049 ПС | 1 шт. |
Примечания
1. Документ УНКР.407713.015 РЭ поставляется в одном экземпляре на партию (до пяти штук) или на каждые пять штук в партии.
2. Тип втулки определяется заказом.
3. Тип заглушки определяется поставляемым кабельным вводом.
Возможные ошибки при оформлении заказа на датчики СУР-5
Рекомендуем быть внимательными при оформлении заказа на cигнализаторы уровня ультразвуковые и учитывать возможные варианты записи и встречающиеся ошибки.
Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора, орфографические ошибки, неправильные обозначения модели: СУР5, СУР-05, АSУР-5, СУР 5, ультрозвуковые сигнализаторы уровня, виброционные, уровнимер и т.п.
— ошибки написания, связанные с переводом, транслитераций или раскладкой клавиатуры, например: SYR-5, SUR-5, SYR5, SUR5, CYR-5, CUR-5, (в En-раскладке) CEH-5, CEH 5 и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики и сферу применения cигнализатора уровня в простой форме изложения и мы подберем необходимый Вам прибор и дополнительное оборудование.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
