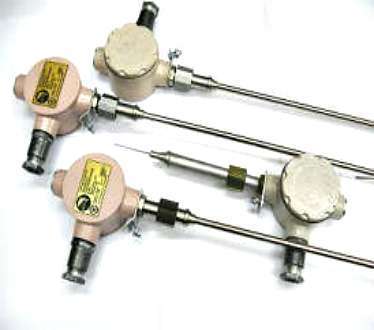

Сигнализатор жидкости ультразвуковой СЖУ-1-Н; СЖУ-1-С волноводный одноточечный со стержневым чувствительным элементом предназначен для контроля верхнего и нижнего уровня жидкости, защиты от перелива и осушения, а также для коммутации электрических цепей в автоматизированных системах защиты и управления технологическими процессами нефтехимической, химической и других отраслей промышленности, а также на морских и речных судах.
Сигнализаторы жидкости ультразвуковые СЖУ-1 – это компактные и надежные приборы для контроля уровня различных жидкостей в емкостях и трубопроводах. Отличная альтернатива поплавковым, электроконтактным, вибрационным и
оптическим сигнализаторам, поскольку лишены многих ограничений, присущих последним.
Пена, комки и твердые включения в контролируемой среде не влияют на работу сигнализаторов СЖУ-1.
Модификации
СЖУ-1-Н предназначен для контроля уровня затворной жидкости в сосуде-бачке торцевого уплотнения НПО «Анод». Отличается уменьшенной длиной погружной части и чувствительного элемента.
СЖУ-1-С предназначен для использования на судах, подлежит приемке Регистром РФ.
Сигнализаторы жидкости ультразвуковые СЖУ-1-Н; СЖУ-1-С являются аналогами сигнализатора РИЗУР-900.
Технические характеристики сигнализаторов жидкости ультразвуковых СЖУ-1-Н; СЖУ-1-С волноводных одноточечных
| Наименование | Значение |
| Параметры контролируемой жидкости: — температура от; — давление; — вязкость |
-196 до +400 °С от 0 до 6 МПа (по заказу до 20 МПа) до 10 Пас |
| Диапазон температур окружающего воздуха | от — 55 до + 75 °С |
| Напряжение питания | от 8 до 30В постоянного тока (с защитой от переполюсовки) |
| Потребляемый ток | не более 20 мА |
| Два вида выходных сигналов | «сухой контакт» и «токовая петля 4-20мА» (7±1 и 14±1мА) |
| Время срабатывания сигнализатора (устанавливается по заказу) | стандартно 2с |
| Напряжение коммутируемое выходным ключом сигнализатора | от 14 до 28 В при токе не более 100 мА |
| Степень защиты корпуса | IP67 |
| Масса типового прибора | не более – 1,1 кг |
| Габаритные размеры корпуса типового прибора, мм | 190 х 110 х 80 |
| Длина погружной части (устанавливается по заказу) | от 80 до 4000 мм |
| Чувствительный элемент | стержневой — диаметром 2 мм, длиной 60 мм, (вариант — U-образный, длиной 32 мм) |
| Расположение прибора на объекте | произвольное |
| Сигнализатор устойчив к воздействию вибрации | с ускорением 2g |
| Агрессивность среды | не должна превышать химическую стойкость стали 12Х18Н10Т |
| Узлы уплотнения | штуцер М20х1,5 или G3/4, накидная гайка G3/4 или М30х2, фланец |
| Срок службы сигнализатора | 12 лет |
| Гарантированный срок эксплуатации | 18 месяцев |
Функциональные возможности сигнализаторов жидкости ультразвуковых СЖУ-1-Н; СЖУ-1-С волноводных одноточечных
Изготавливаются с двумя видами маркировки взрывобезопасного исполнения:
— искробезопасная цепь (требуется барьер искрозащиты), маркировка – 1ЕхdibIICT6X
— взрывозащищенная оболочка (соединительный кабель в металлорукаве), маркировка –1ЕхdIIВT6.
Предусмотрена местная светодиодная индикация питания и срабатывания на корпусе прибора.
С помощью магнитного ключа можно проводить диагностику прибора и выходных цепей.
Исполнение сигнализаторов жидкости ультразвуковых СЖУ-1-Н; СЖУ-1-С волноводных одноточечных
Интегральная конструкция — датчик и электроника в едином блоке.
Корпус — алюминиевый сплав или нержавеющая сталь. Погружная часть изготовлена из нержавеющей стали, цельносварная.
Электрическая схема сигнализатора размещена во взрывозащищенном герметичном корпусе, содержит перепрограммируемый микропроцессор и оптоэлектронный ключ-реле для управления выходной цепью.
Клеммная колодка размещена под винтовой крышкой, уплотняемой прокладкой.
По дополнительному по заказу поставляется:
• Защитный чехол на чувствительный элемент
• Корпус из нержавеющей стали.
• Электроника в стандарте NAMUR (напряжение питания 8,2 В, выход — «токовая петля» 0,8 — 2 мА).
Возможные ошибки при оформлении заказа на сигнализаторы жидкости ультразвуковые СЖУ-1-Н; СЖУ-1-С волноводные одноточечные
Ввиду сложности обозначения, наличия разных видов уровнемеров и сигнализаторов СЖУ, рекомендуем быть внимательными при оформлении, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: датчик-преобразователь или датчик-реле(сигнализатор) уровня, измеритель-регулятор уровня и т.п.
— неправильные обозначения модели и орфографические ошибки: ЖСУ-1, СЖУН и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: level transmitter ZHSUN, ultrazvukovoj urovnemer SUZH, c;e-1y (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на сигнализаторы СЖУ-1, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики прибора (диапазон измерения, наличие и вид дополнительных модулей выхода, длину соединительного кабеля) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
,
