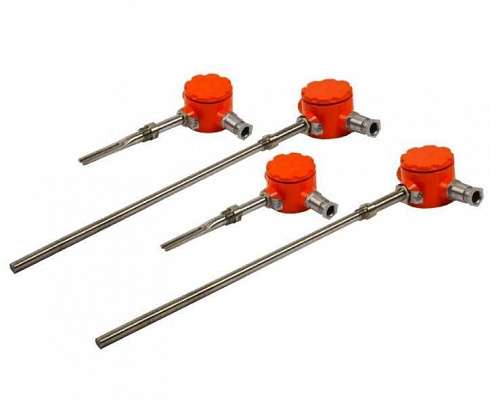

Ультразвуковые сигнализаторы уровня серии РИЗУР-900 (датчики/сигнализаторы предельного уровня) разработаны и используются для контроля уровня жидкостей (в том числе и сигнализации уровня раздела фаз), сыпучих продуктов, наличия твердого осадка в емкостях, защиты насосов от сухого хода и т.д.
Сигнализаторы уровня и наличия среды ультразвуковые РИЗУР-900 нашли широкое применение в системах контроля уровня жидкостей и сыпучих продуктов в открытых или закрытых, в том числе, находящихся под давлением емкостях в технологических установках промышленных объектов химической, нефтехимической, медицинской, пищевой и других отраслях промышленности.
Кроме того, данный тип сигнализаторов уровня может использоваться в качестве индикатора наличия (отсутствия) жидкости в контролируемом объеме на заранее заданной высоте ёмкости. Контролируемые среды: вода, нефтепродукты, масла и любые другие жидкости, а также сыпучие продукты.
Сигнализаторы могут использоваться в системах автоматического контроля, регулирования и управления технологическими объектами, в других устройствах автоматики. РИЗУР-900 находят применение в системах очистки и фильтрования, в резервуарах для охлаждающих и смазывающих жидкостей, в системах защиты насосов, а также в пищевой промышленности в контакте с пищевыми продуктами.
При пересечении контролируемой жидкостью заданного уровня сигнализаторы осуществляют выдачу различных типов сигналов — «сухой контакт», «токовая петля», «Namur». На качественную работу сигнализаторов не влияют турбулентные потоки, пена и внешние вибрации, приборы имеют повышенную прочность.
Сигнализатор уровня РИЗУР-900 является конкурентоспособным аналогом по соотношению «Цена-Качество» морально устаревшим датчикам-реле уровня, например, РОС-101(И), 102(И), УЗС, РОС-501(И), РОС-400 и др., так и дорогим зарубежным сигнализаторам уровня, например, VEGASWING, Liquiphant, SITRANS, Optiswitch и другим поплавковым, электроконтактным, вибрационным и оптическим сигнализаторам.
Прямой аналог ультразвукового сигнализатора уровня РИЗУР-900 — сигнализаторы СЖУ-1 и УСУ-1.
Аналог РИЗУР-900В — замена на СЖУ-1В.
Аналоги РИЗУР-2000, РИЗУР-1100, РИЗУР-1200, РИЗУР-1300, соответственно сигнализаторы уровня СЖУ-1-А, СЖУ-1-АИ, СЖУ-ВУ и СЖУ-1-МВ.
Технические характеристики ультразвукового сигнализатора уровня РИЗУР-900
| Наименование показателя | Значение показателя |
| Измеряемая среда, Ис | вода, нефтепродукты, масла и любые другие жидкости, сыпучие продукты |
| Максимальная длина жесткого чувствительного элемента | до 6 м |
| Максимальная длина гибкого чувствительного элемента | до 20 м |
| Давление рабочей среды | 6,0, 16,0, 25,0, 35,0, 45,0 МПа |
| Вязкость рабочей среды | до 10 Пас |
| Температура рабочей среды | -196… +500 °С |
| Температура окружающей среды | -60…+75 °С (-70…+75 °С с термочехлом) |
| Минимальная плотность рабочей среды | 300 кг/м3 |
| Погрешность измерения | не более 2 мм |
| Количество точек срабатывания | до 8 точек |
| Время срабатывания | от 0,1 до 10 сек (согласовывается при заказе) |
| Напряжение питания, постоянный ток | 24 В или по стандарту «Namur» |
| Потребляемый ток | не более 20 мА |
| Степень пылевлагозащиты | IP67 |
| Маркировка взрывозащиты | 0ExiaIIC(T5/T6)X, 1ExibIIC(T5/T6)X, 1ExdIIC(T5/T6)X, без взрывозащиты |
| Ориентация прибора в пространстве при монтаже | произвольная |
| Материал сигнализатора, контактирующий с контролируемой средой | 12Х18Н10Т (по заказу возможны другие материалы) |
| Количество кабельных вводов | 1 или 2 (определяется при заказе) |
| Средний срок службы | 12 лет |
Особенности конструкции и измерительного процесса сигнализатора уровня РИЗУР-900
Принцип действия сигнализатора основан на определении затухания акустических импульсов в чувствительном элементе, которое значительно увеличивается при погружении его в контролируемую среду (модели РИЗУР-901…908) или измерении скорости звука в просвечиваемом объеме (модели РИЗУР-901В…902В/РС).
Корпус и крышка прибора изготовлены из алюминиевого сплава методом литья (по специальному заказу корпус может быть выполнен из нержавеющей стали). Под крышкой размещены зажимы для подключения кабеля, который вводится в корпус через кабельный ввод. На корпусе сигнализатора РИЗУР900 находится светодиодный индикатор, индицирующий состояние контролируемой среды и исправность сигнализатора. В сигнализаторе РИЗУР-900 чувствительный элемент изготовлен из трубки с наружным диаметром 16 мм (допускается увеличение до 20 мм). Генерация ультразвуковых импульсов и их прием производится пьезопреобразователем, размещенным в непосредственной близости от корпуса прибора.
Особенности применения модификаций сигнализаторов серии РИЗУР-900
| Модификации сигнализаторов | Вид чувствительного элемента | Назначение и область применения сигнализаторов РИЗУР-900 |
| РИЗУР-901….908 | в виде трубки | Подходит для контроля уровня следующих жидкостей: вода, нефть и нефтепродукты, растворители, сжиженные газы, кислоты и щелочи, др. Применяется только для чистых жидкостей с плотностью не менее 800 кг/м3 |
| РИЗУР-901…902В/В-РС/ВО | в виде вилки | Предназначен для контроля уровня любых жидких сред с плотностью от 300 кг/м3, в том числе для высоковязких и кристаллизующихся жидкостей, например, мазут, клей, битум и другие среды, включая сильнопенящиеся и кипящие. РИЗУР-901В-РС — для контроля уровня раздела сред, РИЗУР-901ВО — для сигнализации наличия осадка в ёмкости. РИЗУР-901В/РС и РИЗУР-902В/РС — для контроля высоковязких, налипающих и застывающих жидкостей (битум, мазут). |
| РИЗУР-901ВС | в виде вилки | Предназначен для контроля уровня сыпучих продуктов и сред. |
Примеры монтажа сигнализатора уровня ультразвукового РИЗУР-900
Один ультразвуковой сигнализатор уровня РИЗУР-900 способен контролировать до 8 точек уровня среды. Максимальная длина жесткого чувствительного элемента — 6000 мм, для гибкого ЧЭ — до 20 м. Вибрации, пена и твердые взвеси не влияют на работу сигнализаторов РИЗУР-900.
Рекомендуем быть внимательными при оформлении заказа на сигнализаторы уровня РИЗУР-900 и учитывать возможные варианты записи и встречающиеся ошибки.
Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора, орфографические ошибки, неправильные обозначения модели: РЕЗУР-900, -9ОО, РИЗУР900, ультрозвуковой уровнемер, уровнимер и т.п.
— ошибки написания, связанные с переводом, транслитераций или раскладкой клавиатуры, например: RIZUR-900, RIZUR900, RIZYR-900, REZUR-900 (в En-раскладке) HBPEH-900, HBPEH900, HTPEH-900 и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики и сферу применения уровнемера в простой форме изложения и мы подберем необходимый Вам прибор и дополнительное оборудование.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
