Сигнализатор уровня СЖУ-1-АИ акустоимпедансный ультразвуковой предназначен для контроля уровня жидкости в открытых или закрытых, в том числе находящихся под давлением емкостях в технологических установках промышленных объектов химической, нефтехимической, медицинской, пищевой и других отраслях промышленности.
Принцип действия: при погружении стержневого чувствительного элемента в жидкость возрастает величина демпфирования ультразвуковых импульсов в нем. Изменение амплитуды сигнала преобразуется электронной схемой прибора в линейный аналоговый выходной сигнал в виде силы тока в нагрузке.
Сигнализаторы уровня СЖУ-1-АИ – отличная альтернатива поплавковым, электроконтактным, вибрационным и оптическим сигнализаторам, поскольку лишены многих ограничений, присущих последним.
Пена, комки и твердые включения не влияют на работу приборов.
Они оснащены двухцветным светодиодным индикатором, имеют релейный и токовый выходы.
СЖУ-1-АИ пригодны для контроля различных, в том числе агрессивных сред, не активных к стали 12Х18Н10Т.
Могут применяться в различных взрывоопасных зонах, т.к. выполнены во взрывозащищенном исполнении и имеют соответствующее разрешение на применение.
Контролируемые среды: вода, в том числе вода высоких параметров в теплообменниках и парогенераторах, нефть и нефтепродукты, растворители, сжиженные газы, кислоты, щелочи, другие агрессивные и неагрессивные среды, в том числе кипящие. Стойкость к агрессивным средам определяется стойкостью материала датчика, контактирующего со средой – сталь 12Х18Н10Т.
Сигнализатор СЖУ-1-АИ акустоимпедансный является аналогом — РИЗУР-1100.
1. Технические характеристики сигнализатора СЖУ-1-АИ акустоимпедансного
| Параметры контролируемой жидкости*: — температура — давление — вязкость |
от -196 до + 400°С; от 6 (по заказу до 20 МПа) до 10 Пас |
| Диапазон температур окружающего воздуха | от — 55 до + 75 °С |
| Напряжение питания | от 8 до 30 В постоянного тока (с защитой от переполюсовки) |
| Потребляемый ток | не более 50 мА |
| Виды выходных сигналов | «открытый коллектор» и «токовый выход» 4-20мА |
| Время срабатывания прибора | стандартно 2с |
| Напряжение, коммутируемое коллектором | от 14 до 28 В, при токе не более 100 мА |
| Степень защиты корпуса | IP67 |
| Масса типового прибора, не более | 1,1 кг |
| Габаритные размеры корпуса типового прибора, мм | 190 х 110 х 80 |
| Диапазон контролируемого уровня | от 0,4 до 6м от нижнего среза рупора |
| Расположение прибора на объекте | вертикальное |
| Устойчивость к воздействию вибрации | с ускорением 2g |
| Агрессивность среды | не должна превышать химическую стойкость стали 12Х18Н10Т |
| Узлы уплотнения | штуцер М20х1,5 или G3/4, или накидная гайка G3/4, или М30х2 |
| Длина погружной части | устанавливается по заказу от 100 до 2000мм |
2. Исполнение по дополнительному заказу сигнализатора СЖУ-1-АИ акустоимпедансного
• Корпус из нержавеющей стали.
• Оснащается встроенным светодиодным указателем контроля уровня в виде светящегося столбика или 2-х -значного цифрового индикатора.
• Устанавливается цифровой выход типа RS-485.
3. Преимущества сигнализатора СЖУ-1-АИ акустоимпедансного
• Оригинальная конструкция со стержневым чувствительным элементом позволяет
контролировать изменение уровня жидкости при сверхвысоких температуре и давлении.
• Изготавливаются с маркировкой взрывобезопасного исполнения 1ЕхdIIВT6
— взрывозащищенная оболочка (соединительный кабель в металлорукаве).
• Настройка встроенного релейного выхода на желаемый уровень срабатывания.
• Погрешность не нормируется (по данным изготовителя ±3% от максимального
уровня при нормальных условиях в воде).
• Предусмотрена местная светодиодная индикация срабатывания на корпусе.
• Работа со всеми видами жидкости от сжиженных газов до пароводяной смеси.
4. Исполнение
Интегральная конструкция: датчик и электроника в едином блоке. Погружная часть цельносварная. Чувствительный элемент защищен кожухом диаметром. Электрическая схема размещена во взрывозащищенном герметичном корпусе и содержит перепрограммируемый микропроцессор, релейный выход вида «открытый коллектор» и потенциометр для его настройки. Клеммная колодка размещена под винтовой крышкой, уплотняемой прокладкой.
5. Устройство и работа сигнализатора СЖУ-1-АИ акустоимпедансного

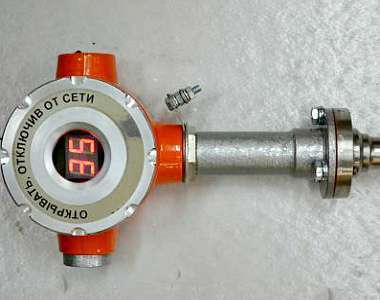

Корпус и крышка СЖУ-1-АИ изготовлены из алюминиевого сплава методом литья. Под крышкой размещены зажимы для присоединения кабеля, который вводится в корпус через штуцер с сальниковым уплотнением. Чувствительный элемент выполнен в виде стержня диаметром 0,8 — 1 мм выводится наружу через узел уплотнения и защищен чехловой трубой с перфорацией.
Для герметичного закрепления изделия на объекте используются штуцер с накидной гайкой или ввинчивающийся, уплотняемый прокладкой. (Типичное исполнение — накидные гайки – G3/4″ и М30х2 или штуцеры М20х1,5 и G3/4″).
На корпусе прибора находится светодиодный индикатор.
Принцип действия основан на определении затухания акустической волны в чувствительном элементе датчика, при погружении его в контролируемую жидкость.
СЖУ-1-АИ выполнен во взрывозащищенном (“Ех”) исполнении.
6. Схема составления условного обозначения и пример заказа сигнализатора СЖУ-1-АИ
6.1 Опросный лист сигнализатора СЖУ-1-АИ
| 1 | Предприятие, вид промышленности, тел/e-mail, контактное лицо | |
| 2 | Информация о процессе: контролируемая жидкость, ее температура и давление, кристаллизация, налипание, насыщение пузырьками газа | |
| 3 | Диапазон изменения температур окружающей среды | |
| 4 | Особенности места предполагаемой установки прибора и его ориентация в пространстве (при необходимости приложить эскиз) | |
| 5 | Характеристики подводящего кабеля или желаемая модель кабельного ввода, или количество кабельных вводов (1 или 2) | |
| 6 | Код заказа согласно примеру записи |
Код заказа ультразвукового сигнализатора уровня СЖУ-1-АИ (пример записи):
| Сигнализатор СЖУ-1-АИ | 1 | Ш(G1) | 100 | 16 | 400 | 1000 | И | 1 | 0 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
в данной схеме заказа учитываются следующие вариации исполнений:
| 1. Модель | |
| СЖУ-1-АИ | Стандартная модель прибора СЖУ-1-АИ |
| 2. Материал корпуса | |
| 0 | Алюминиевый сплав (стандарт) |
| 1 | Нерж. сталь 12Х18Н10Т |
| 3. Присоединение к процессу | |
| Ш(ХХ) | Штуцер, в скобках указывается параметры резьбы (Пример: для дюймовой Ш(3/4) для метрической Ш(М20х1,5) |
| Г(ХХ) | Накидная гайка, в скобках указываются параметры резьбы (Пример: Г(G3/4)) |
| Ф(ХХ-ХХ-ХХ, ХХХ) | Фланец, в скобках указываются параметры фланца (Пример: Ф(1-50-6, 12Х18Н10Т) |
| ХХХ | Особое исполнение, указывается отдельно, вне кода заказа |
| 4. Высота стойки, от 60 до 600 мм | |
| ХХ | Указать необходимую высоту стойки датчика в мм. Рекомендации: -60…+150 С (высота стойки 100 мм и больше) -60…+250 С (высота стойки 200 мм и больше) -196…+350 С (высота стойки 250 мм больше) -196…+400 С (высота стойки 300 мм и больше) |
| 5. Давление процесса | |
| 6 | До 6,3 МПа |
| 10 | До 10 МПа |
| 16 | До 16 МПа |
| 25 | До 25 МПа |
| 35 | До 35 МПа |
| 6. Неизмеряемая часть сверху, от 50 до 2000 мм | |
| ХХ | Указать диапазон измерения в мм |
| 7. Измеряемая часть, от 250 до 1200 мм | |
| ХХ | Указать измеряемую часть в мм |
| 8.Вид взрывозащиты прибора | |
| Д | 1Ех d IIС T6 Gb — взрывонепроницаемая оболочка |
| И | 0Ех ia IIC T6 Ga Х — искробезопасная цепь |
| 9.Выходной сигнал | |
| 1 | 4/20 мА двухпроводная система |
| 2 | RS-485 |
| ХХ | Спец. исполнение выходного сигнала (указывается вне кода заказа) |
| 10. Вариант исполнения | |
| 0 | Стандартное (гарантия 2 года, срок службы 12 лет) |
| У | Усиленное (гарантия 3 года, срок службы 20 лет) |
6.2. Пример заказа:
Прибор контроля уровня жидкости
СЖУ-1-АИ-1-Ш(G1 1⁄2)-100-6-80-330-Н-1-О
СЖУ-1-АИ – прибор контроля уровня жидкости
1 – материал корпуса нерж. сталь IP67
Ш(G1 1⁄2) – штуцер, внешняя резьба G1 1⁄2
100 – высота стойки, мм (температура контролируемой жидкости
-60…+150 С)
6 – давление процесса до 6,3 МПа
80 – неизмеряемая часть, мм
330 – измеряемая часть, мм
Н – без средств взрывозащиты
1 – выходной сигнал 4/20 мА
О – стандартное (гарантия 24 месяца, срок службы не менее 12 лет)
Корпус прибора с процентной индикацией
Кабельный ввод М20х1,5 под гибкий кабель 6-12 мм, с креплением под
металлорукав Ду15 (Вн20Мр15).
7. Возможные ошибки при оформлении заказа на сигнализатор СЖУ-1-АИ акустоимпедансный
Ввиду сложности обозначения, наличия разных видов сигнализатора СЖУ-1-АИ акустоимпедансного, рекомендуем быть внимательными при оформлении, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: датчик-преобразователь или датчик-реле(сигнализатор) уровня, измеритель-регулятор уровня и т.п.
— неправильные обозначения модели и орфографические ошибки: СЖУАИ-1, СУЖ-1-АИ, СУЖ-1АИ и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: level transmitter SZHUAI-1, ultrazvukovoj urovnemer SUZH-1-AI, c;e-1 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на СЖУ-1-АИ акустоимпедансного, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики прибора (диапазон измерения, наличие и вид дополнительных модулей выхода, длину соединительного кабеля) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
