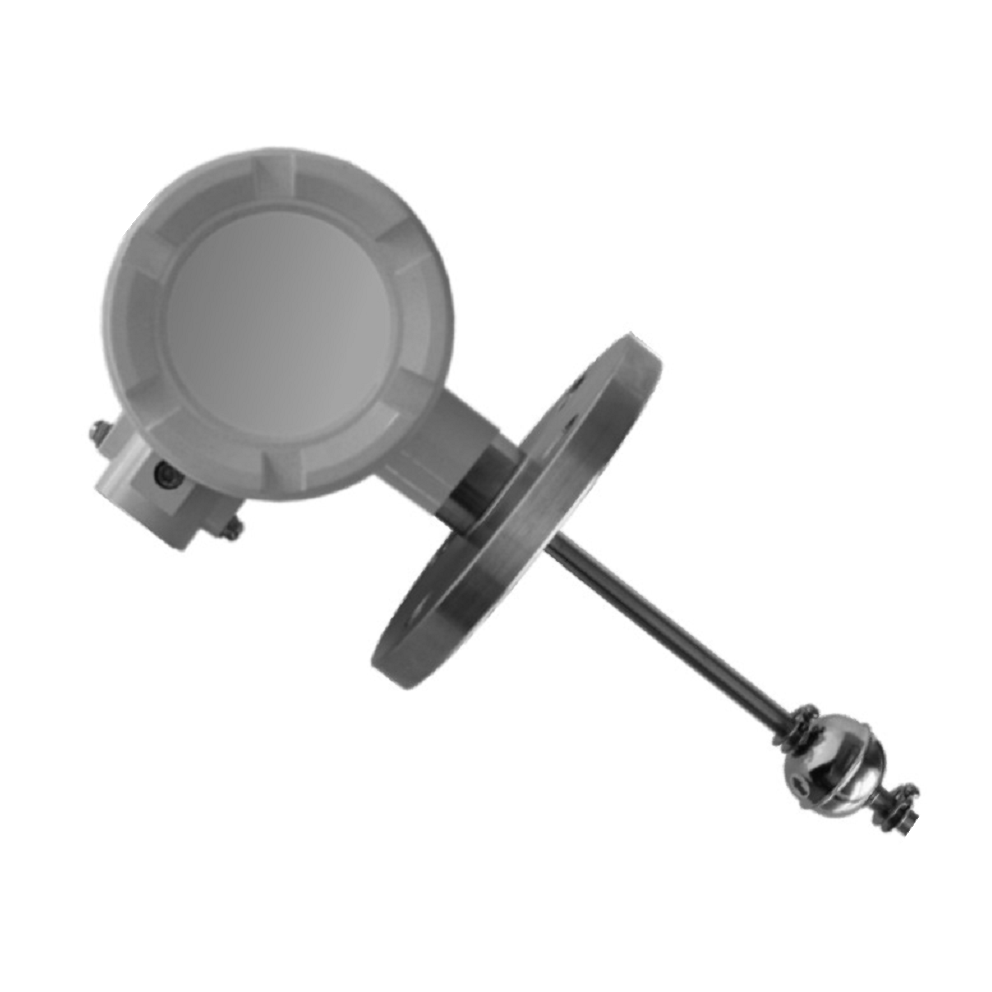

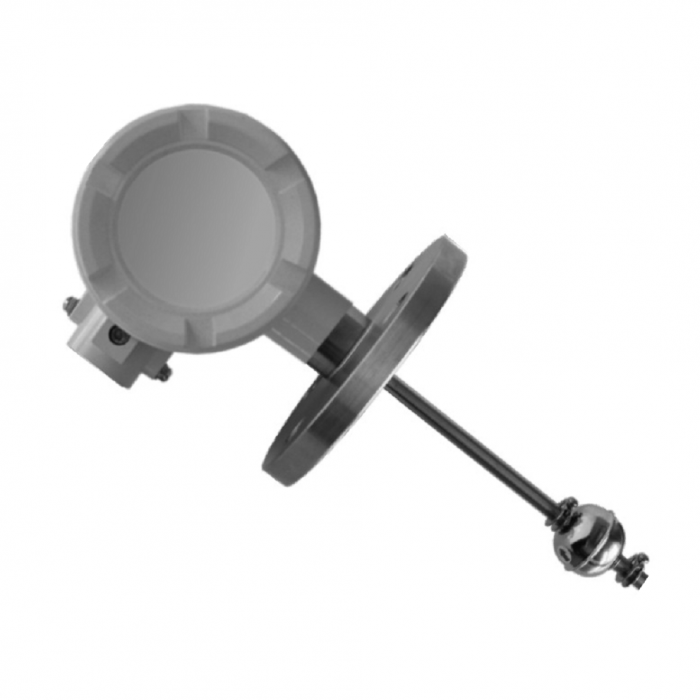

Сигнализатор уровня жидкости поплавковый СУЖ-П (-ПР,-ПМ) предназначен для сигнализации об одном или двух предельных уровнях жидкости в резервуарах и технологических аппаратах.
Сигнализатор СУЖ-П обеспечивает предотвращение перетока жидких продуктов, фиксацию предельных уровней, снижение ущерба от аварий и повышение безопасности.
В качестве пассивного контактного устройства сигнализатор СУЖ-П в комплекте с модулем искрозащиты может применяться во взрывоопасных зонах.
1. Модели поплавковых сигнализаторов уровня жидкости СУЖ-П
| СУЖ-П | .1 | .2 | .3 | .4 | .5 | .6 | .7 | .8 | .9 | .10 |
| 1. | Модель сигнализатора СУЖ-П: | |||||||||
| П | поплавковый | |||||||||
| ПР | поплавковый со встроенными промежуточными реле | |||||||||
| ПМ | поплавковый для сигнализации уровня жидких масел | |||||||||
| 2. | Материал зонда, поплавков и фланца: | |||||||||
| С | сталь 12Х18Н10Т | |||||||||
| П | полипропилен | |||||||||
| 3. | Длина погружаемой части зонда, м | |||||||||
| 4. | Количество точек контроля: | |||||||||
| 1( | одна | |||||||||
| 2( | две | |||||||||
| 5. | Расстояние до первой точки контроля уровня, м | |||||||||
| 6. | Тип контакта первой точки контроля: | |||||||||
| NO)( | ||||||||||
| NC)( | ||||||||||
| 7. | Расстояние до второй точки контроля уровня, м | |||||||||
| 8. | Тип контакта второй точки контроля: | |||||||||
| NO) | замыкающий | |||||||||
| NC) | размыкающий | |||||||||
| 9. | Способ крепления сигнализатора: | |||||||||
| Ф | фланец | |||||||||
| Б | бобышка | |||||||||
| 10. | Внешние электрические соединения: | |||||||||
| К | клеммная головка металлическая | |||||||||
| Р | разъём | |||||||||
2. Технические характеристики поплавкового сигнализатора уровня СУЖ-П
| Наименование параметра | Значение параметра |
| Материал погружаемой части (зонда), поплавков и фланца | сталь 12Х18Н10Т или полипропилен |
| Длина погружаемой части (зонда): | |
| — для зонда из стали | (100…2500) мм |
| — для зонда из полипропилена | (240…1500) мм |
| Количество контролируемых уровней | 1 или 2 |
| Расстояние до точек контроля: | |
| — для зонда из стали | min 50 мм, max 2450 мм |
| — для зонда из полипропилена | min 60 мм, max 1380 мм |
| Дифференциал срабатывания в диапазоне контроля | 10 мм |
| Нестабильность срабатывания | ±5 мм |
| Температура рабочей среды: | |
| — для зонда из стали | -60…+120 °С |
| — для зонда из полипропилена | -10…+80 °С |
| Давление рабочей среды: | |
| — для зонда из стали | не более 1,0 МПа |
| — для зонда из полипропилена | не более 0,4 МПа |
| Плотность рабочей среды: | |
| — для зонда из стали | не менее 0,7 г/см3 |
| — для зонда из полипропилена | не менее 0,6 г/см3 |
| Дискретный выход | реле с переключающим контактом (1С) или геркон |
| Максимальные параметры коммутируемой нагрузки (без выходного реле): | |
| — ток | ~1,0 А, =1,0 А |
| — напряжение | ~250 В, =50 В |
| — мощность | 50 ВА |
| Максимальные параметры активной нагрузки на контакты выходного реле: | |
| — ток | ~16 А, =16 А, =2,0 А, =0,3 А |
| — напряжение | ~250 В, =24 В, =50 В, =300 В |
| — мощность | ~2500 ВА, =50 ВА |
| Параметры питания реле | 24 В, 30 мА |
| Климатическое исполнение | УХЛ 3.1* |
| Температура окружающего воздуха: | |
| — для зонда из стали | -40…+70 °С |
| — для зонда из полипропилена | -10…+70 °С |
| Маркировка взрывозащиты | 0ExiaIIC |
| Степень защищённости от внешних воздействий для измерительной головки по ГОСТ 14254 | IP65 |
| Способ крепления | бобышка М56х2 или фланец |
3. Форма записи обозначения при заказе сигнализатора уровня жидкости СУЖ-П
Выбор конкретной модификации поплавкового сигнализатора уровня СУЖ-П следует осуществлять исходя из таблиц технических характеристик (см.выше) при участии специалистов.
Для точного подбора типа и модификации сигнализатора уровня СУЖ-П, следует выслать эскиз ёмкости (сосуда) с указанием габаритных размеров, предполагаемого места монтажа и диапазона изменения уровня.
3.1 Пример оформления заказа на сигнализатор СУЖ-П
СУЖ-ПМ-С-0, 100-1(0,070NС)-Б-Р
– сигнализатор уровня жидких масел поплавковый, материал погружаемой части сталь 12Х18Н10Т, длина погружаемой части 0,100 м с одной точкой контроля (размыкающий геркон) на глубине 0,070 м, крепление на бобышке, внешние электрические соединения через разъём.
Возможные ошибки при оформлении заказа на сигнализаторы СУЖ-П
Ввиду относительного многообразия моделей и модификаций, сложности обозначения и формы заказа поплавковых герконовых сигнализатора уровня жидкости СУЖ-П, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: многоточечный герконовый датчик-реле, поплавковый измеритель-регулятор уровня, ,буйковый датчик-реле уровня, буйковый датчик-индикатор уровня, датчик-сигнализатор уровня, сигнализирующий релейный уровнемер, многоточечный жидкостный индикатор уровня, многоточечный электроконтактный датчик уровня, многоточечный герконовый уровнемер и т.п.
см. также буйковые датчики-преобразователи уровня.
— неправильные обозначения модели и орфографические ошибки: датчик-реле СУЖП, уровнемер СУЖ-ПЗ СУШ-ПЧ (похожие буквы и цифры) и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: sensor-level switch of liquid level SUZHP, signalizator urovnya SUG-P, signalizator-urovnya-zhidkosti-suzh-poplavkovyj, cbuyfkbpfnjh CE:-G (в En раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на сигнализатор уровня жидкости СУЖ-П, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (вид контролируемой жидкости и ее параметры, тросовый или безтросовый вариант датчика, необходимость взрывозащиты и т.д.), необходимость приобретения дополнительного оборудования в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
