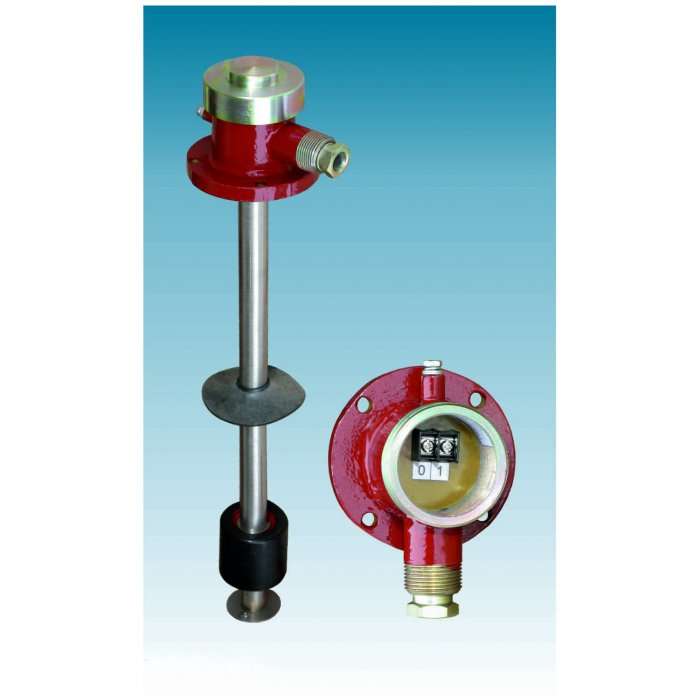

ПМП-066, ПМП-088, ПМП-092, ПМП-095, ПМП-099 датчики-сигнализаторы уровня (1…3 контролируемых уровня), имеющие тип выхода “W5DНЗ”, предназначены для контроля 1 … 3 уровней заполнения резервуара в комплекте с сигнализаторами МС-П…, МС-3-….
Датчики уровня в комплекте с сигнализатором могут применяться в технологических системах для автоматического управления перекачивающим насосом; предотвращения переполнения резервуара; контроля герметичности двустенных резервуаров; или для других целей, которые требуют повышенной надежности системы контроля уровня жидкости.
Надежность обеспечивается: — дублированием основных узлов (поплавки, герконы), — автоматическим контролем исправности (функция сигнализаторов МС-…).
Преобразователь ПМП-066 предназначен для контроля трех верхних уровней резервуаров АЗС (В=90%, ВА=95%, А>95%), АГЗС (В=80%, ВА=85%, А>85%) или других, при наполнении которых требуется повышенная надежность системы контроля переполнения.
Преобразователи ПМП-088, ПМП-088-01 (аналог — ПМП-099-Н…), ПМП-092 предназначены для контроля герметичности двустенных резервуаров АЗС и обеспечивают подачу управляющего сигнала при понижении уровня жидкости (тосола) в расширительном баке, соединенным с межстенным пространством резервуара. ПМП-088, ПМП-088-01 имеют один нижний контрольный уровень, а ПМП-092 – два. У ПМП-088 отсутствует шунтирующий диод в выходной цепи, поэтому его срабатывание сигнализаторы МС-… воспринимают как аварийный сигнал (аналогичный обрыву соединительного кабеля).
Преобразователи ПМП-095 предназначены для контроля трех уровней: ПМП-095 НА-Н-В — двух нижних и одного верхнего, а ПМП-095 Н-В-ВА — одного нижнего и двух верхних. Применяются в резервуарах АЗС или других, где необходим контроль предельных уровней или автоматическое регулирование уровня.
Преобразователи ПМП-099 в зависимости от обозначения, могут контролировать один или два уровня:
«ПМП-099- … -Н…» – один нижний уровень;
«ПМП-099- … -В…» – один верхний уровень;
«ПМП-099- … -В… — ВА…» – два верхних уровня;
«ПМП-099- … -НА… — Н…» –два нижних уровня;
«ПМП-099- … -Н… — В…» – нижний и верхний уровни.
Устройство, принцип работы датчиков сигнализаторов ПМП-066, ПМП-088, ПМП-092, ПМП-095, ПМП-099
По устройству и принципу работы датчики уровня аналогичны датчикам уровня ПМП-052 с выходами W5DНЗ. ПМП-066..-099 всегда изготавливаются с малым корпусом типа «М».
Технические параметры датчиков-сигнализаторов ПМП-066,-088,-092,-095,-099
| Параметр | Значение параметра преобразователя | |||||
| ПМП-066 | ПМП-088 | ПМП-092 | ПМП-095 | ПМП-099 | ||
| 1 | Контролируемые уровни | В-ВА-А | Н | НА-Н | НА-Н-В, Н-В-ВА | Н, В, В-ВА, НА-Н,Н-В |
| 2 | Длина направляющей, мм не более | 6000 | ||||
| 3 | Погрешность установки величины контрольного уровня, мм | ± 2 | ||||
| 4 | Температура окружающей среды, °С | от минус 50 до 60 | ||||
| 5 | Температура контролируемой среды, °С | от минус 50 до 60 | ||||
| 6 | Давление контролируемой среды, не более, МПа | 2,5 | ||||
| 7 | Степень защиты от влаги и пыли по ГОСТ-14254-96 | IP66 | ||||
| 8 | Маркировка взрывозащиты | Ga/Gb Ex d IIB T3/0ExiaIIBT62) | ||||
| 9 | Масса, ориентировочно, кг | Направляющая — 1кг (1м), фланец Ду80 — 5кг, корпус — 1 кг | ||||
| 11 | Срок службы, лет | 15 | ||||
Примечания:
1) По согласованию с изготовителем температура контролируемой среды может достигать 125°С;
2) Комплектно c сигнализатором типа МС-3… для применения в зоне «0».
Форма записи обозначения при заказе сигнализатора уровня ПМП-066,-088,-092,-095,-099
Выбор конкретной модификации датчиков сигнализаторов ПМП-066, ПМП-088, ПМП-092, ПМП-095, ПМП-099 следует осуществлять исходя из таблиц технических характеристик (см.выше) при участии специалистов.
Для точного подбора типа и модификации датчиков сигнализаторов ПМП-066, ПМП-088, ПМП-092, ПМП-095, ПМП-099, следует выслать эскиз ёмкости (сосуда) с указанием габаритных размеров, предполагаемого места монтажа и диапазона изменения уровня.
Пример оформления заказа на сигнализатор ПМП-066…099
ПМП-ххх А-Б-В-Г-Д-Е-Ж
, где ххх — «066», «088», «008-01», «092», «095», «099» — обозначение модели ПМП
| № | Наименование | Варианты | Код |
| А
|
Исполнение элементов корпуса | Сталь 09Г2С с покрытием | — 1) |
| Сталь 12Х18Н10Т | НЖ | ||
| Б | Материал направляющей, контактирующий со средой | Сталь 12Х18Н10Т | — |
| Фторопласт, ПВДФ | Ф | ||
| В | Тип кабельных вводов, наличие устройств крепления защитных оболочек в соответствии с разделом «Кабельные вводы» | Один кабельный ввод D12 | — |
| D12 с комплектом монтажных частей
|
УКМ10 | ||
| УКМ12 | |||
| УКБК15 | |||
| УК16 | |||
| Один кабельный ввод D18 | D18 | ||
| Г | Тип устройства крепления | В соответствии с разделом «Типы крепления датчиков уровнемеров». По умолчанию — М27 | |
| Д
|
Положение на резервуаре | Крепление на верхней поверхности резервуара | — |
| Крепление на нижней поверхности резервуара | INV | ||
| Е | Тип поплавков (в соответствии с разделом каталога «Поплавки датчиков уровня, уровнемеров») | По умолчанию используются поплавки из вспененного эбонита D48x50xd21 и D48x50xd25 | |
| ПВДФ | D48x80xd22-PVDF | ||
| Сталь 12Х18Н10Т | D78x74хd22,HЖ | ||
| Ж
|
Направление срабатывания и величина контрольного уровня2) | Нижний аварийный уровень | НА…3) |
| Нижний уровень | Н…3) | ||
| Верхний уровень | В…3) | ||
| Верхний аварийный уровень | ВА…3) | ||
| Верхний аварийный уровень | А…3) | ||
Примечания:
1) Прочерк в столбце «Код» означает отсутствие обозначения;
2) Указывается для каждого контрольного уровня через «-»;
3) Вместо «…» указывается величина в мм.
Дополнительная информация о датчиках-сигнализаторах ПМП-066…-099
— Для ПМП-066 дополнительный верхний аварийный уровень «А» по умолчанию устанавливается на 70 мм выше уровня «ВА»). При необходимости, можно указать его значение (отличное от 70), например: «ПМП-066- … -В500-ВА300-А100».
— Размеры контрольных уровней, могут также задаваться другим способом: для горизонтальных резервуаров в качестве параметра Ж указываются: диаметр D или высота H резервуара и высота горловины как параметр h: «ПМП-066-… -D… -h…», «ПМП-066-… -H… -h…». В этом случае, размеры контрольных уровней рассчитываются исходя из размеров резервуара, и устанавливаются равными: верхний = 90%, верхний аварийный = 95% от полного объема резервуара.
— Для ПМП-088, …-088-01, …-092 – допустим способ обозначения с указанием высоты расширительного бака, при этом контрольные уровни устанавливаются в самой нижней части расширительного бака исходя из его высоты: «ПМП-088 (-01)- … -hрб…», «ПМП-092- … -hрб…».
— ПМП-095-НВА, может обозначаться также с указанием размеров резервуаров: «ПМП-095- … -D… -h…» или «ПМП-095-…-H…-h…». В этом случае, размеры контрольных уровней рассчитываются, исходя из размеров резервуара, и устанавливаются равными: нижний («Н») = 5%, верхний («В») = 95%, верхний аварийный («ВА») – на 70 мм выше верхнего («В») уровня.
Возможные ошибки при оформлении заказа на преобразователи ПМП-066…-099
Ввиду относительного многообразия моделей и модификаций, сложности обозначения и формы заказа датчиков-сигнализаторов уровня жидкости ПМП, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: датчик-реле, поплавковый измеритель-регулятор уровня, датчик-реле уровня, датчик-индикатор уровня, сигнализирующий релейный уровнемер, многоточечный жидкостный индикатор уровня, многоточечный электроконтактный датчик уровня, многоточечный герконовый уровнемер и т.п.
см. также буйковые датчики-преобразователи уровня.
— неправильные обозначения модели и орфографические ошибки: датчик ППМ, уровнемер ПМП и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: sensor-level switch of liquid level PMP, signalizator urovnya PMP-066, signalizator-urovnya-zhidkosti-sug-m-mnogotochechnyj-gerkonovyj-poplavkovyj, cbuyfkbpfnjh GVG (в En раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на сигнализатор уровня жидкости ПМП-066…-099, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (вид контролируемой жидкости и ее параметры, тросовый или безтросовый вариант датчика, необходимость взрывозащиты и т.д.), необходимость приобретения дополнительного оборудования в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
