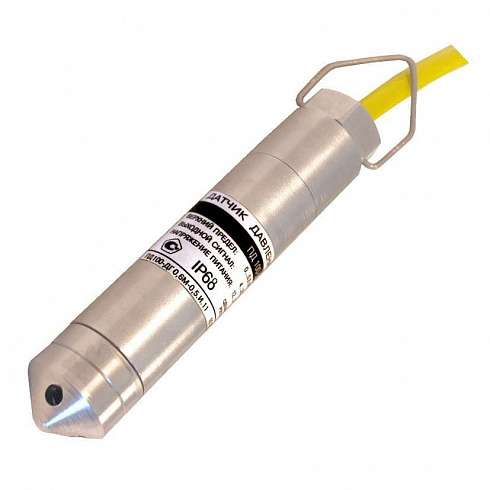

Датчики гидростатического давления ПД100-ДГ-137 предназначены для измерения уровня контактным погружным методом и представляют собой зонды — преобразователи гидростатического давления с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем.
Датчики гидростатического давления ПД100-ДГ-137 характеризуются возможностью работы внутри жидкости (полное погружение измерительного блока — зонда). Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съемный защитный колпачок предохраняет измерительную мембрану (открытый сенсор) от механических повреждений.
Преобразователи уровня — датчики ПД100-ДГ-137 могут применяться в системах измерения и поддержания уровня жидкости на основных и вторичных производствах в промышленности и в жилищно-коммунальном хозяйстве (ЖКХ): водозаборных скважинах и резервуарах, канализационных станциях и емкостях, прудах-отстойниках, водонапорных башнях и т.д.
Для более удобного монтажа преобразователя на объекте в качестве аксессуара предлагается клеммная коробка КК-01.
Внимание! Серийный выпуск преобразователя гидростатического давления ПД100-ДГ-137 прекращен, замена — уровнемер ПД100И-ДГ-167 (погружной датчик гидростатического давления).
Преимущества датчиков давления ПД100И-ДГ-167:
— корпус датчика сварен лазерной сваркой;
— межповерочный интервал увеличен до 4 / 5 лет;
— полностью устранена вероятность попадания влаги в корпус изделия.
— в отличие от модели 137 преобразователь давления ПД100И-ДГ-167 имеет меньший габаритный размер – не более 92 мм (без кабеля).
Таблица соответствия (замен) для подбора датчика гидростатического давления из линейки ПД100И-ДГ-167
| ПД100-ДГ-137 | ПД100И-ДГ-167 |
| ПД100-ДГХ-137-Х.Х | ПД100И-ДГХ-167-Х.Х |
Основные функциональные возможности датчика гидростатического давления ПД100-ДГ-137
— измерение гидростатического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) сред (вода, конденсат, различные жидкости, стоки и т.п.);
— преобразование давления в унифицированный сигнал постоянного тока 4…20 мА;
— верхний предел измеряемого давления (ВПИ) – ряд значений от 1,0 до 100 м. вод. ст.;
— перегрузочная способность 200% от ВПИ;
— основная приведенная погрешность – 0,5; 1,0 % ВПИ;
— степень защиты корпуса датчика от проникновения пыли и влаги – IP68 (влагонепроницаемый);
— помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.
Технические характеристики преобразователя уровня — датчика ПД100-ДГ-137
| Наименование параметра (характеристики) преобразователя уровня — датчика ПД100-ДГ-137 | Значение параметра (характеристики) |
| Выходной сигнал постоянного тока | 4…20 мА, 2-х проводная схема |
| Основная приведенная погрешность (класс точности) | 0,5; 1,0 % ВПИ |
| Диапазон рабочих температур измеряемой среды, Тис | 0…+40 °С |
| Напряжение питания | 12…36 В постоянного тока |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Потребляемая мощность | не более 0,8 Вт |
| Устойчивость к механическим воздействиям | группа исполнения V по ГОСТ Р 52931 |
| Степень пылеводозащиты корпуса | IP68 |
| Устойчивость к климатическим воздействиям (климатическое исполнение) | УХЛ3.1 |
| Диапазон рабочих температур окружающего воздуха, Тос | –40…+80 °С |
| Атмосферное давление рабочее | 66…106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал (МПИ) | 2 года |
| Методика поверки | КУВФ.406230.100 МП |
| Вес датчика без упаковки / в упаковке / вес 10м кабеля | 0,2 кг / 0,3 кг / 0,6 кг |
| Присоединительный штуцер (без защитного колпачка) | M24х1,5 «открытый сенсор» |
| Тип электрического соединителя | кабель гидрометрический |
| Габаритный размер (без кабеля) | не более 155 мм |
| Предельное давление перегрузки | не менее 200 % от ВПИ |
Схема обозначения при заказе датчика ПД100-ДГ-137
Комплектность поставки преобразователя ПД100ДГ-137:
1. Преобразователь давления ПД100-ДГ — 1 шт.
2. Паспорт — 1 шт.
3. Руководство по эксплуатации — 1 шт.
4. Гарантийный талон — 1 шт.
Возможные ошибки при оформлении заказа на погружной датчик уровня ПД100-ДГ-137
Ввиду относительного многообразия моделей и модификаций датчика уровня ПД 100-ДГ137, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: тросовый скважный уровнемер, погружной гидростатический зонд, кабельный скважинный зонд, индикатор уровня, детектор, регистратор, регулятор, измеритель и т.п.
— орфографические ошибки: ПД100-ГД;
— неправильные обозначения модели: ПД-100ДГ-137, ПД 100-ДГ137, ПД100-ГД-173 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: Submersible cable probe-hydrostatic pressure transducer level sensor-level transmitter, pogruzhnoj preobrazovatel davleniya, datchiki urovnya — urovnemer PD100-DG-137, pogruzhnoj kabelnyj gidrostaticheskij urovnemer PD100-DG-137, GL100-LU-137 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на погружной скважинный уровнемер ПД-100-ГД-137, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, необходимость наличия опций (индикатора, взрывозащиты-Ех, госповерки), параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос, отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения, а наши инженеры подберут необходимый Вам прибор и доп. оборудование.
Общая информация о преобразователях гидростатического давления (датчиках уровня)
В связи с тем, что бесконтактные способы измерения уровня жидкости (см. ультразвуковой, радиолокационный) основываются на использовании относительно дорогого помехочувствительного оборудования, а также требуют обеспечения специальных условий для проведения корректных измерений, то на практике обычно используют уровнемеры контактного принципа действия.
Но и при использовании контактных уровнемеров возникают случаи, когда невозможно или нецелесообразно применять традиционные врезные, емкостные или поплавковые (реже буйковые) датчики, в таких случаях рекомендуется использование погружных гидростатических датчиков уровня — скважинных кабельных зондов.
Скважинные погружные преобразователи (датчики/зонды уровня — уровнемеры) предназначены для измерения гидростатического давления (ГД) в открытых безнапорных баках, емкостях, резервуарах, водоемах, скважинах, колодцах и т.п.
В настоящее время выпускается много разных моделей скважинных погружных зондов (ЗОНД-10ГД, УГЦ-1/Ех, Корунд-ДИГ, ПД100ДГ, LMP-305/307/308/808, LMK-306/307/358/458/858, LS/LH/IL-10, ALZ-3720/3820/3742 и другие.), в которых используются разнообразные исполнения материала корпуса (нержавеющая сталь, поливинилхлорид, фторид поливинилидена), чувствительной скрытой или открытой (торцевой) мембраны (нержавеющая сталь, керамика), а также оболочка компенсационного погружного «мокрого» кабеля с трубкой опорного давления (поливинилхлорид, полиуретан, тефлон), позволяют проводить измерения не только уровня воды, но и уровня агрессивных и/или вязких сред. А для измерения уровня в скважинах малого диаметра используют специальные датчики с небольшим диаметром корпуса (см. каталог погружных зондов: ЗОНД-10ГД, УГЦ-1/Ех, Корунд-ДИГ, ПД100ДГ, LMP-305/307/308/808, LMK-306/307/358/458/858, LS/LH/IL-10, ALZ-3720/3820/3742 и др.).
Конструктивно скважинный гидростатический преобразователь (датчик) уровня обычно состоит из двух блоков — погружного первичного измерительного блока — скважинного зонда и вторичного электронного (коммуникационного) блоков, хотя возможно и моноблочная (совмещенная) конструкция.
Первичный измерительный погружной блок преобразователя ГД вывешивается на специальном несущем герметичном компенсационном кабеле с встроенным воздушным капилляром (для передачи базового — атмосферного давления к сенсору), крепится к каким-либо вспомогательным штангам, тросам или укладывается на дно емкости. На другом конце капиллярный кабель оканчивается фланцем или штуцером для крепления вторичного электронного блока преобразователя, обычно с металлическим корпусом и герметичным присоединителем (разъем типа DIN-43650, сальник, кабельный вывод и т.п.), обеспечивающим унифицированный токовый выходной сигнал 4-20мА (или по напряжению 0-10В) и/или местную индикацию на СД-дисплее (опционально).
В свою очередь скважинный зонд (погружной измерительный блок — датчик кабельного уровнемера) может быть выполнен в одном из следующих исполнений:
— скрытая мембрана (за штуцером или защитной насадкой, см. например ЗОНД-10ГД-1210).
— открытая торцевая самоочищающаяся мембрана (см., например, ЗОНД-10ГД-1212).
— специальное исполнение (например, для датчиков измерения глубины погружения для установки на подводных носителях, глубоководных аппаратах (см. например ЗОНД-10ГД-1220).
Принцип действия уровнемеров-датчиков гидростатического давления (ГД)
Измерение уровня гидростатическим уровнемером (показывающим механическим или преобразователем — пневматическим (выход 20-100кПа) или электрическим (как погружного (зондового), так и врезного (фланцевого) типа)) основано на силовой компенсации — уравновешивании давления столба жидкости в резервуаре, силой упругости чувствительного элемента измерительного прибора (мембраной сенсора, сильфоном или трубкой Бурдона дифманометра—уровнемера и пр.).
Измерение гидростатического давления (ГД) ведется относительно текущего атмосферного — Ратм (для открытых безнапорных резервуаров) или «давления наддува» — Рн поверх зеркала жидкости в напорном резервуаре (для закрытых резервуаров, находящихся под избыточным давлением) по формуле:
ΔP = Р — Рн, где Р = ρgh + Рн *,
где ρ — плотность жидкости (кг/м3),
g — ускорение свободного падения (g=9,81м/с2),
h — высота столба жидкости (м).
см. также механические показывающие (стрелочные) Дифманометры-уровнемеры и электрические преобразователи гидростатического давления (зонды погружного и врезного (фланцевого) типа) и датчики избыточного и дифференциального (перепада) давления).
