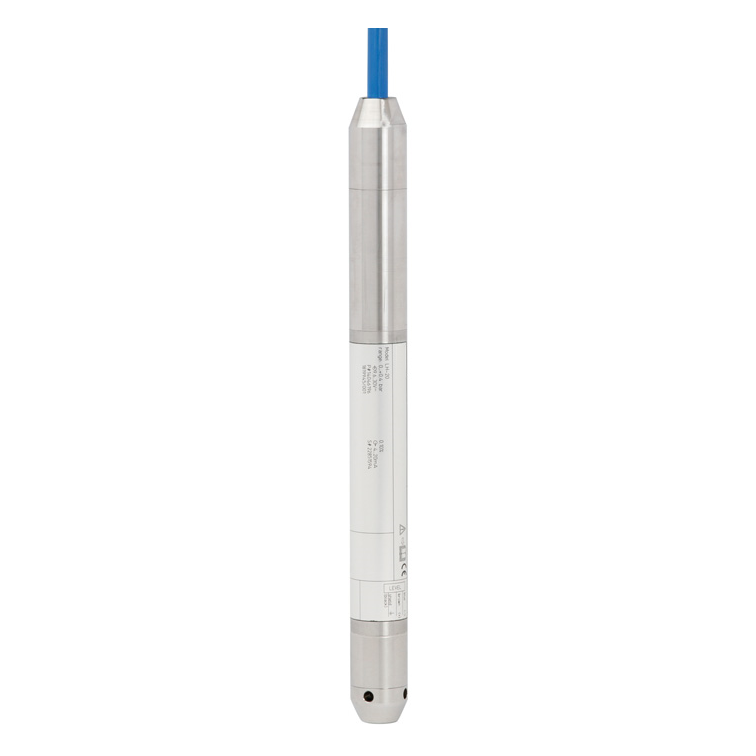

LH-20 датчик давления (уровня) погружной

Малогабаритный высокопроизводительный погружной датчик давления (уровня) LH-20 (гидростатический зонд ЛХ-20) предназначен для измерения уровня жидкостей, в том числе агрессивных, в емкостях и резервуарах, как в помещениях, так и вне помещений. Микропроцессорные модели датчика LH-20 в варианте исполнения со связью по протоколу HART оборудованы дополнительными датчиками Pt100 для измерения температуры жидких сред (параллельный выходной температурный сигнал). Прочный двойной герметичный корпус из нержавеющей стали или титана обеспечивает полную защиту от проникновения влаги внутрь погружного уровнемера LH-20.

Области применения погружного датчика давления LH-20 (гидростатического зонда):

— глубинные скважины и скважинные измерения;
— мониторинг подземных вод;
— измерение уровня в открытых емкостях с водой;
— контроль уровня сточных вод и насосных станций;
— бассейны с дождевой водой.

По отдельным запросам погружные преобразователи давления LH-20 поставляются c декларацией о соответствии устройства для работы с питьевой водой по стандартам KTW и ACS1 (прилагается к версии с полиэтиленовым кабелем).

Стоимость датчика гидростатического давления/уровня LH-20 зависит от исполнения, диапазона измерения, дополнительных опций и других ценообразующих факторов.
Цена погружного датчика давления LH-20  — высылается по запросу.
Конкретные условия и цены, а также наличие на складе (или срок изготовления) преобразователей уровня LH-20 уточняйте у менеджеров.

Функциональные возможности и преимущества погружного датчика давления LH-20 (гидростатического преобразователя уровня ЛХ-20)

Особенности датчика LH-20:
— тонкий дизайн корпуса;
— настраиваемое масштабирование;
— стойкость к самым сложным окружающим условиям;
— надежная и безопасная конструкция с двойным уплотнением;
— титановый корпус для применения в особо жестких условиях (опция).

Погружной датчик гидростатического давления/уровня LH-20 может адаптироваться к бесчисленным применениям и измерительным средам по средствам большого количество функций и опций. В зависимости от требований этот датчик гидростатического уровня поставляется, среди прочего, в титановом корпусе, PUR / PE / FEP кабель, 0,1 % точности, HART-протокол, масштабируемый сигнал или параллельно выходной сигнал температуры измеряемой среды.

Для работы во взрывоопасных средах погружной датчик давления LH-20 также доступен во взрывозащищенном искробезопасном исполнении Exi. Для питьевого применения и применения в пресной воде возможен вариант поставки датчика совместимым в соответствии с KTW и ACS.

Погружной зонд — датчик давления LH-20 был разработан для использования в самых суровых условиях. Благодаря двойной избыточной системе уплотнений он всегда герметичен. Прочная конструкция из нержавеющей стали или титана, с пружинным усиленным кабельным уплотнением, гарантирует долгий срок службы даже при больших механических нагрузках и непрерывном использовании.

Разработки с использованием материала противостоящего любой измеряемой среде: FEP кабели и титановый корпус, наряду с интегрированной защитой от молнии, гарантирует долговечность датчика погружного давления даже при самых неблагоприятных воздействий окружающей среды в агрессивных средах внутреннего и наружного применений.

Отличный дизайн, высочайшая точность, низкая температурная погрешность и регулируемый диапазон измерения обеспечивает применимость погружного зонда LH-20 для всех погружных задач измерения уровня.

См. также другие модели погружных датчиков гидростатического давления (уровня).

Технические характеристики погружного датчика давления (уровня) LH-20 (ЛХ-20)

Условия эксплуатации и параметры рабочей среды датчиков давления (уровня) LH-20

Температура окружающей среды Тос — 15…25 °C (59…77 °F).
Атмосферное давление 860…1060 мбар (12,48…15,38 psi).
Относительная влажность 45…75 %.

Температура рабочей среды (Тис) -40…+80°C для общепромышленных исполнений.

Степень пылеводозащиты оболочки (по стандарту IEC 60529) IP68 (пылевлагонепроницаемый корпус).

Глубина погружения до 250 м.

Виброустойчивость (по стандарту IEC 60068-2-6) 4 g при 5…100 Гц.

Молниезащита — номинальный ток разряда ≥ 5 кА, время срабатывания < 25 нс.

По отдельным заказам устройства модели LH-20 поставляются во взрывозащищенном искробезопасном исполнении.

При использовании в зонах с повышенной взрывоопасностью линии электропитания погружных преобразователей давления LH-20 должны быть оборудованы барьерами искрозащиты.

Метрологические характеристики погружного датчика давления (уровня) LH-20

Версии погружного датчика давления (уровня) LH-20 со связью по протоколу HART допускают масштабирование диапазона измерений (динамического диапазона). Рекомендуется не превышать динамический диапазон более 5:1, поскольку при масштабировании точность измерений снижается.

Представление указанных диапазонов измерения возможно в различных единицах: мбар, кПа и МПа.

Выходные сигналы датчика давления (уровня) LH-20

Модели датчика LH-20 в варианте исполнения со связью по протоколу HART оборудованы дополнительными платиновыми термометрами сопротивления с НСХ Pt100 для измерения температуры сред (по стандарту DIN EN 60751, диапазон измерений -50…+100 °C, разрешающая способность 1 °K).

Исполнения LH-20 по материалам, контактирующим с измеряемой средой

1)Не прилагается к версии в искробезопасном исполнении.

2)Корпуса преобразователей давления модели LH-20 герметизированы позади сенсорных элементов.

Датчик — Керамика Al2O3 96 %.

При необходимости повышенной устойчивости к действию агрессивных сред погружные преобразователи давления LH-20 поставляются в титановых корпусах. Этот металл обеспечивает возможность использования преобразователей давления в самых жестких условиях. Благодаря высокой химической устойчивости титана продолжительный срок службы преобразователей давления гарантирован даже при их эксплуатации в агрессивных средах и других жестких условиях.

Габаритные и монтажно-присоединительные размеры датчика уровня LH-20 (погружного гидростатического зонда)

Соединение с процессом — резьбовое соединение M14 x 1 с защитным колпачком, по заказу промывное отверстие датчика.

Габаритные размеры датчика уровня LH-20

Форма записи обозначения при заказе датчиков давления (уровня) LH-20

При оформлении заказа на погружной гидростатический датчик давления (уровня) LH-20 (уровнемер) следует руководствоваться приведенными выше техническими характеристиками, таблицами моделей (модификаций), чертежами, а также целесообразно заполнение опросного листа на LH-20 (высылается по запросу) с целью тщательного анализа всех параметров технологического процесса (таких как химический состав, температура, давление, абразивные и загрязняющие вещества и т.д.) при выборе датчика, материалов опций и комплектующих для использования в конкретных условиях.

Возможные ошибки при оформлении заказа на скважинный уровнемер — погружной зонд LH-20 (преобразователь гидростатического давления/уровня)

Ввиду  относительного многообразия моделей и модификаций уровнемера — погружного зонда LH-20 (преобразователя гидростатического давления/уровня), сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: тросовый скважный уровнемер, погружной гидростатический зонд, кабельный скважинный зонд, погружаемый, погружающийся и т.п.
— орфографические ошибки: LH-2O (буква O вместо цифры 0);
— неправильные обозначения модели: LH20, LH 20, ЛХ-20, ЛХ20 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: Submersible cable probe-hydrostatic pressure transducer level sensor-level transmitter, pogruzhnoj preobrazovatel davleniya, datchiki urovnya — urovnemer KI-20, pogruzhnoj kabelnyj gidrostaticheskij urovnemer LN 20, ДР-20 (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на погружной скважинный уровнемер LH20, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, необходимость наличия опций (индикатора, взрывозащиты-Ех, госповерки), параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос, отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения, а наши инженеры подберут необходимый Вам прибор и доп. оборудование.

Техническая документация на погружной датчик уровня (давления) LH-20 (гидростатический зонд):
см. Карта заказа LH-20 датчик давления/уровня (скачать опросный лист).
см. Технические характеристики LH-20 датчик давления/уровня (Тех.описание).
см. Руководство по эксплуатации LH-20 датчик давления/уровня.
см. Методика поверки LH-20 датчик давления/уровня.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).

Общая информация о преобразователях гидростатического давления (датчиках уровня)

В связи с тем, что бесконтактные способы измерения уровня жидкости (см. ультразвуковой, радиолокационный)  основываются на использовании относительно дорогого помехочувствительного оборудования, а также требуют обеспечения специальных условий для проведения корректных измерений, то на практике обычно используют уровнемеры контактного принципа действия.

Но и при использовании контактных уровнемеров возникают случаи, когда невозможно или нецелесообразно применять традиционные врезные, емкостные или поплавковые (реже буйковые) датчики, в таких случаях рекомендуется использование погружных гидростатических датчиков уровня — скважинных кабельных зондов.

Скважинные погружные преобразователи (датчики/зонды уровня — уровнемеры) предназначены для измерения гидростатического давления (ГД) в открытых безнапорных баках, емкостях, резервуарах, водоемах, скважинах, колодцах и т.п.

В настоящее время выпускается много разных моделей скважинных погружных зондов (ЗОНД-10ГД, УГЦ-1/Ех, Корунд-ДИГ, ПД100ДГ, LMP-305/307/308/808, LMK-306/307/358/458/858, LS/LH/IL-10, ALZ-3720/3820/3742 и другие.), в которых используются разнообразные исполнения материала корпуса (нержавеющая сталь, поливинилхлорид, фторид поливинилидена), чувствительной скрытой или открытой (торцевой) мембраны (нержавеющая сталь, керамика), а также оболочка компенсационного погружного «мокрого» кабеля с трубкой опорного давления (поливинилхлорид, полиуретан, тефлон), позволяют проводить измерения не только уровня воды, но и уровня агрессивных и/или вязких сред. А для измерения уровня в скважинах малого диаметра используют специальные датчики с небольшим диаметром корпуса (см. каталог погружных зондов: ЗОНД-10ГД, УГЦ-1/Ех, Корунд-ДИГ, ПД100ДГ, LMP-305/307/308/808, LMK-306/307/358/458/858, LS/LH/IL-10, ALZ-3720/3820/3742 и др.).

Конструктивно скважинный гидростатический преобразователь (датчик) уровня обычно состоит из двух блоков — погружного первичного измерительного блока — скважинного зонда и вторичного электронного (коммуникационного) блоков, хотя возможно и моноблочная (совмещенная) конструкция.
Первичный измерительный погружной блок преобразователя ГД вывешивается на специальном несущем герметичном компенсационном кабеле с встроенным воздушным капилляром (для  передачи базового — атмосферного давления к сенсору), крепится к каким-либо вспомогательным штангам, тросам или укладывается на дно емкости. На другом конце капиллярный кабель оканчивается фланцем или штуцером для крепления вторичного электронного блока преобразователя, обычно с металлическим корпусом и герметичным присоединителем (разъем типа DIN-43650, сальник, кабельный вывод и т.п.), обеспечивающим унифицированный токовый выходной сигнал 4-20мА (или по напряжению 0-10В) и/или местную индикацию на СД-дисплее (опционально).

В свою очередь скважинный зонд (погружной измерительный блок — датчик кабельного уровнемера) может быть выполнен в одном из следующих исполнений:
— скрытая мембрана (за штуцером или защитной насадкой, см. например ЗОНД-10ГД-1210).
— открытая торцевая самоочищающаяся мембрана (см., например, ЗОНД-10ГД-1212).
— специальное исполнение (например, для датчиков измерения глубины погружения для установки на подводных носителях, глубоководных аппаратах (см. например ЗОНД-10ГД-1220).

Принцип действия уровнемеров-датчиков гидростатического давления (ГД)

Измерение уровня гидростатическим уровнемером (показывающим механическим или преобразователем — пневматическим (выход 20-100кПа) или электрическим (как погружного (зондового), так и врезного (фланцевого) типа)) основано на силовой компенсации — уравновешивании давления столба жидкости в резервуаре, силой упругости чувствительного элемента измерительного прибора (мембраной сенсора, сильфоном или трубкой Бурдона дифманометра—уровнемера и пр.).

Измерение гидростатического давления (ГД) ведется относительно текущего атмосферного — Ратм (для открытых безнапорных резервуаров) или «давления наддува» — Рн поверх зеркала жидкости в напорном резервуаре (для закрытых резервуаров, находящихся под избыточным давлением) по формуле:

ΔP = Р — Рн,  где Р = ρgh + Рн *,
где ρ — плотность жидкости (кг/м³),
g — ускорение свободного падения (g=9,81м/с²),
h — высота столба жидкости (м).
см. также механические показывающие (стрелочные) Дифманометры-уровнемеры и электрические преобразователи гидростатического давления (зонды погружного и врезного (фланцевого) типа) и датчики избыточного и дифференциального (перепада) давления).
