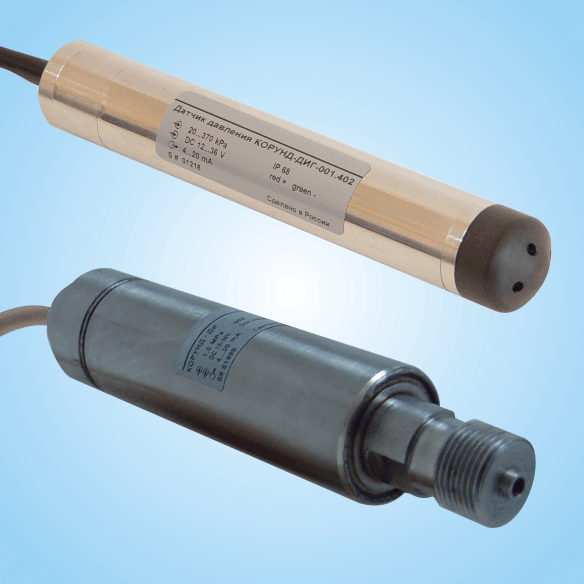

Общепромышленный датчик гидростатического давления/уровня Корунд-ДИГ-001М (погружной зонд) предназначен для работы в системах автоматического контроля, регулирования и управления технологическими процессами (АСУ ТП), системах учета ресурсов, и обеспечивает непрерывное преобразование гидростатического давления в выходной сигнал 0…5 мА; 4…20 мА; 0…20 мА; 0…5 В; 0…10 В; 0,4… 2 В; 0,5…4,5 В постоянного тока (Корунд-ДИГ-001М), цифровой выходной сигнал RS-485 Modbus RTU (Корунд-ДИГ-001MRS), 4…20 мА + HART-протокол (Корунд-ДИГ-001МН).
См. другие модели погружных датчиков гидростатического давления (уровня).
Датчики гидростатического давления (гидростатические уровнемеры) Корунд-ДИГ-001М предназначены для измерения уровня жидкостей в открытых резервуарах, например:
— контроль уровня вод в скважинах,
— контроль уровня заполнения цистерн, газгольдеров и иных открытых емкостей с химически агрессивными средами, (работа датчиков давления в сосудах под давлением невозможна),
— контроль уровня вод в реках, озерах, водохранилищах и т.д.,
— контроль уровня сточных вод,
— контроль высоты волн,
— другие виды использования.
Области применения датчиков гидростатического давления КОРУНД-ДИГ-001М:
— водоснабжение и водоподготовка;
— нефтяная промышленность;
— химическая промышленность;
— энергетика
— жилищно-коммунальное хозяйство (ЖКХ);
— пищевая промышленность;
— другие отрасли.
Особенности и преимущества датчиков давления/уровня Корунд-ДИГ-001М:
— компактные, бюджетные,
— надежные,
— взрывобезопасное исполнение Exia,
— специсполнение со встроенным датчиком температуры (платиновым термосопротивлением Pt100),
— диапазоны измерений от 0…0,6 до 0…200 м. вод. ст.,
— основная погрешность (класс точности) ±0,1; 0,25; 0,5; 1,0 %,
— выходные сигналы 4…20 мА; 0…5 мА; 0…10 В и другие, HART; RS-485 Modbus,
— электрическое подключение кабельный вывод IP68,
— диаметр корпуса 25 мм.
Датчики давления КОРУНД-ДИГ-001М имеют малый диаметр корпуса — 25мм, что позволяет использовать их для измерения давления в скважинах различного диаметра. Специальный соединительный кабель компенсирует изменение внешнего атмосферного давления.
В датчике давления Корунд-ДИГ-001М использованы схемотехнические решения, позволяющие компенсировать изменение температуры окружающей среды и нелинейность характеристик чувствительного элемента датчика давления.
Стоимость датчика гидростатического давления Корунд-ДИГ-001М зависит от модели, исполнения, диапазона измерения, выходного сигнала (мА,В для -001М, RS485 для -001MRS, HART для -001МН), дополнительных опций, общего объема заказа и других ценообразующих факторов (см. также форму заказа Корунд-ДИГ-001М).
Цена датчика Корунд-ДИГ-001М (погружного гидростатического зонда) от 8169 руб.*
*- Цена на Корунд-ДИГ-001М указана без НДС=20%, без учета акций, скидок и спецпредложений, конкретные условия поставки и цены, как заказать (купить) датчик (преобразователь) гидростатического давления (уровня) Корунд-ДИГ-001М (погружной уровнемер), а также наличие на складе (или срок изготовления/производства) преобразователей уточняйте у менеджеров.
См. также специальные датчики уровня (погружные зонды) для особых условий эксплуатации:
Высокотемпературные датчики гидростатического давления Корунд-ДИГ-001К.
Сводная таблица характеристик моделей и исполнений погружных гидростатических зондов Корунд-ДИГ.
При необходимости наши специалисты разработают специальные исполнения датчиков давления, датчиков уровня, барьеров искрозащиты с учетом особенностей Ваших технологических процессов, таких как работа датчиков уровня в особо агрессивных средах, экстремальных температурных режимах и т.п.
Технические характеристики датчика гидростатического давления/уровня Корунд-ДИГ-001М (-001MRS, -001МН)
Метрологические характеристики датчиков гидростатического давления/уровня Корунд-ДИГ-001М (-001MRS, -001МН)
| Диапазон давления, м.вод.ст. ** |
Предельно допускаемое давление, м.вод.ст. | Основная погрешность, % ДИ, ≤ ± * |
Диапазон давления, м.вод.ст. ** |
Предельно допускаемое давление, м.вод.ст. | Основная погрешность, % ДИ, ≤ ± * |
Диапазон давления, м.вод.ст. ** |
Предельно допускаемое давление, м.вод.ст. | Основная погрешность, % ДИ, ≤ ± * |
| 0…0,6 | 1,2 | 0,1; 0,25; 0,5 1,0 | 0…6,0 | 12 | 0,1; 0,25; 0,5 1,0 | 0…60 | 120 | 0,1; 0,25; 0,5 1,0 |
| 0…1,0 | 2,0 | 0,1; 0,25; 0,5 1,0 | 0…10 | 20 | 0,1; 0,25; 0,5 1,0 | 0…100 | 200 | 0,1; 0,25; 0,5 1,0 |
| 0…1,6 | 3,2 | 0,1; 0,25; 0,5 1,0 | 0…16 | 32 | 0,1; 0,25; 0,5 1,0 | 0…160 | 320 | 0,1; 0,25; 0,5 1,0 |
| 0…2,5 | 5,0 | 0,1; 0,25; 0,5 1,0 | 0…25 | 50 | 0,1; 0,25; 0,5 1,0 | 0…200 | 400 | 0,1; 0,25; 0,5 1,0 |
| 0…4,0 | 8,0 | 0,1; 0,25; 0,5 1,0 | 0…40 | 80 | 0,1; 0,25; 0,5 1,0 | |||
| * Основная погрешность включает нелинейность, гистерезис и воспроизводимость ** По запросу доступна калибровка диапазонов измерений в других единицах |
||||||||
| Пределы допускаемой дополнительной температурной погрешности | ≤ ±0,12% ДИ/10°С | |||||||
Эксплуатационные характеристики датчиков давления (уровня) Корунд-ДИГ-001Мхх
| Устойчивость к механическим воздействиям | V2 по ГОСТ Р 52931-2008 | |||||||
| Время отклика, сек, не более | 8,1·10-2 | |||||||
| Защита от пыли и воды по ГОСТ 14254-96 | IP68 | |||||||
| Средний срок службы | ≥ 15 лет | |||||||
| Температура окружающей среды (Тос), °С | -10…+70 | |||||||
| Измеряемые среды | жидкости, неагрессивные к материалам контактирующих деталей (вода, бензин, масла и т.д.) | |||||||
Выходные сигналы и электрические характеристики датчиков давления (уровня) Корунд-ДИГ-001Мхх
Выходные сигналы аналоговых датчиков Корунд-ДИГ-001М
| Выходной сигнал | Напряжение питания | Сопротивление нагрузки | Потребляемая мощность | |
| Двухпроводная линия связи | 4…20 мА | 9…36 В | 0…1350 Ом* | ≤ 0,8 ВА |
| Трехпроводная линия связи | 0…5 В | 12…36 В | ≥ 2 кОм | ≤ 0,54 ВА |
| 0,5…4,5 В | 12…36 В | ≥ 2 кОм | ≤ 0,54 ВА | |
| 0…10 В | 15…36 В | ≥ 2 кОм | ≤ 0,54 ВА | |
| 0,4…2 В | 4,5…15 В | ≥ 10 кОм | ≤ 0,1 ВА | |
| 0…5 мА | 9…36 В | 0…2000 Ом | ≤ 0,54 ВА | |
| 0…20 мА | 9…36 В | 0…1000 Ом | ≤ 1 ВА | |
| Четырехпроводная линия связи | 0…5 мА | 12…36 В | 0…2000 Ом | ≤ 0,54 ВА |
| 0…20 мА | 12…36 В | 0…1000 Ом | ≤ 1 ВА |
* Допустимая нагрузка Rн=1350 Ом при Uпит = 36 В
Выходные сигналы цифровых датчиков Корунд-ДИГ-001MRS, Корунд-ДИГ-001МН
| Выходной сигнал | Напряжение питания | Сопротивление нагрузки | Потребляемая мощность | |||
| Двухпроводная линия связи | HART-протокол | 9…36 В | 250…1350 Ом | ≤ 1 ВА | ||
| Выходной сигнал | Напряжение питания | Потребляемая мощность | ||||
| Четырехпроводная линия связи | RS-485 Modbus-RTU | 12…30 В | ≤ 1,5 ВА | |||
Конструкция датчиков давления (уровня) Корунд-ДИГ-001Мхх
| Корпус | Нержавеющая сталь |
| Защитный колпачок | Нержавеющая сталь / полиацеталь |
| Уплотнение | NBR , FKM, EPDM |
| Мембрана | AISI 316L |
| Кабель вентилируемый (оболочка) | PUR, PE, FEP |
| Контактирующие со средой части | Мембрана, корпус, защитный колпачок, уплотнение; кабель вентилируемый (оболочка) |
| Электрическое присоединение | кабельный вывод IP68 |
| Масса, г (без кабеля) | ~ 150 |
Габаритные и монтажно-присоединительные размеры датчиков давления Корунд-ДИГ-001М, -001МН, -001MRS
Форма записи условного обозначения при заказе датчиков гидростатического давления/уровня Корунд-ДИГ-001М, Корунд-ДИГ-001МН, Корунд-ДИГ-001MRS
Возможные ошибки при оформлении заказа на бюджетные погружные зонды Корунд-ДГ-001-М/-MRS/-MH (уровнемеры)
Ввиду относительного многообразия моделей и модификаций, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа на погружные зонды Корунд-ДГ-001К (уровнемеры для высокотемпературных сред), в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: измерительный преобразователь напора, разрежения (тяги), сенсор, реле, электрический манометр вакуумметр мановакуумметр напоромер (тягомер), расходомер, уровнемер, регистратор, регулятор, пневмодатчик, пневмометр, пневмопреобразователь, пневмосигнализатор, дифманометр, перепадомер, преобразователь гидростатического давления уровня ГД ДГ, тросовый скважный уровнемер, измеритель уровня, погружной гидростатический зонд, кабельный скважинный зонд, и т.п.
— неправильные обозначения модели: Корунд-ДГ-001М Корунд-ДГ-001М-RS Корунд-001ДГ-MH Корунд-ДГ001-МН Корунд-ДИГ001М -ГИД-001-М-Н -ГД001-MRS; Курант-, Карат, КРТ, КРД (другие марки датчиков давления) и т.п.
— ошибки написания, связанные с переводом, транслитерацией или раскладкой клавиатуры, например: pressure gauge Korund-DIG-001M, pressure transducer Korund-DIG-001M, pressure sensor Korund-DIG-001M, korund-dig-001m datchik gidrostaticheskogo davleniya urovnya, Rjheyl-LBU-001V, Rjheyl-LBU-001MRS, Rjheyl-LBU-001VY (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на общепромышленный погружной зонд Корунд-ДИГ-001-М, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, класс точности, вид соединителя, исполнения: климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).
Техническая документация на общепромышленные датчики гидростатического давления/уровня Корунд-ДИГ-001М (погружные зонды):
см. Карта заказа Корунд-ДИГ-001М датчики гидростатического давления/уровня общепромышленные (скачать опросный лист).
см. Технические характеристики Корунд-ДИГ-001М датчики гидростатического давления/уровня общепромышленные (Тех.описание).
см. Руководство по эксплуатации Корунд-ДИГ-001М датчики гидростатического давления/уровня общепромышленные.
см. Методика поверки Корунд-ДИГ-001М датчики гидростатического давления/уровня общепромышленные.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) преобразователя давления (ПД), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт ПД, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Общая информация о преобразователях гидростатического давления (датчиках уровня)
В связи с тем, что бесконтактные способы измерения уровня жидкости (см. ультразвуковой, радиолокационный) основываются на использовании относительно дорогого помехочувствительного оборудования, а также требуют обеспечения специальных условий для проведения корректных измерений, то на практике обычно используют уровнемеры контактного принципа действия.
Но и при использовании контактных уровнемеров возникают случаи, когда невозможно или нецелесообразно применять традиционные врезные, емкостные или поплавковые (реже буйковые) датчики, в таких случаях рекомендуется использование погружных гидростатических датчиков уровня — скважинных кабельных зондов.
Скважинные погружные преобразователи (датчики/зонды уровня — уровнемеры) предназначены для измерения гидростатического давления (ГД) в открытых безнапорных баках, емкостях, резервуарах, водоемах, скважинах, колодцах и т.п.
В настоящее время выпускается много разных моделей скважинных погружных зондов (ЗОНД-10ГД, УГЦ-1/Ех, Корунд-ДИГ, ПД100ДГ, LMP-305/307/308/808, LMK-306/307/358/458/858, LS/LH/IL-10, ALZ-3720/3820/3742 и другие.), в которых используются разнообразные исполнения материала корпуса (нержавеющая сталь, поливинилхлорид, фторид поливинилидена), чувствительной скрытой или открытой (торцевой) мембраны (нержавеющая сталь, керамика), а также оболочка компенсационного погружного «мокрого» кабеля с трубкой опорного давления (поливинилхлорид, полиуретан, тефлон), позволяют проводить измерения не только уровня воды, но и уровня агрессивных и/или вязких сред. А для измерения уровня в скважинах малого диаметра используют специальные датчики с небольшим диаметром корпуса (см. каталог погружных зондов: ЗОНД-10ГД, УГЦ-1/Ех, Корунд-ДИГ, ПД100ДГ, LMP-305/307/308/808, LMK-306/307/358/458/858, LS/LH/IL-10, ALZ-3720/3820/3742 и др.).
Конструктивно скважинный гидростатический преобразователь (датчик) уровня обычно состоит из двух блоков — погружного первичного измерительного блока — скважинного зонда и вторичного электронного (коммуникационного) блоков, хотя возможно и моноблочная (совмещенная) конструкция.
Первичный измерительный погружной блок преобразователя ГД вывешивается на специальном несущем герметичном компенсационном кабеле с встроенным воздушным капилляром (для передачи базового — атмосферного давления к сенсору), крепится к каким-либо вспомогательным штангам, тросам или укладывается на дно емкости. На другом конце капиллярный кабель оканчивается фланцем или штуцером для крепления вторичного электронного блока преобразователя, обычно с металлическим корпусом и герметичным присоединителем (разъем типа DIN-43650, сальник, кабельный вывод и т.п.), обеспечивающим унифицированный токовый выходной сигнал 4-20мА (или по напряжению 0-10В) и/или местную индикацию на СД-дисплее (опционально).
В свою очередь скважинный зонд (погружной измерительный блок — датчик кабельного уровнемера) может быть выполнен в одном из следующих исполнений:
— скрытая мембрана (за штуцером или защитной насадкой, см. например ЗОНД-10ГД-1210).
— открытая торцевая самоочищающаяся мембрана (см., например, ЗОНД-10ГД-1212).
— специальное исполнение (например, для датчиков измерения глубины погружения для установки на подводных носителях, глубоководных аппаратах (см. например ЗОНД-10ГД-1220).
Принцип действия уровнемеров-датчиков гидростатического давления (ГД)
Измерение уровня гидростатическим уровнемером (показывающим механическим или преобразователем — пневматическим (выход 20-100кПа) или электрическим (как погружного (зондового), так и врезного (фланцевого) типа)) основано на силовой компенсации — уравновешивании давления столба жидкости в резервуаре, силой упругости чувствительного элемента измерительного прибора (мембраной сенсора, сильфоном или трубкой Бурдона дифманометра—уровнемера и пр.).
Измерение гидростатического давления (ГД) ведется относительно текущего атмосферного — Ратм (для открытых безнапорных резервуаров) или «давления наддува» — Рн поверх зеркала жидкости в напорном резервуаре (для закрытых резервуаров, находящихся под избыточным давлением) по формуле:
ΔP = Р — Рн, где Р = ρgh + Рн *,
где ρ — плотность жидкости (кг/м3),
g — ускорение свободного падения (g=9,81м/с2),
h — высота столба жидкости (м).
см. также механические показывающие (стрелочные) Дифманометры-уровнемеры и электрические преобразователи гидростатического давления (зонды погружного и врезного (фланцевого) типа) и датчики избыточного и дифференциального (перепада) давления).
