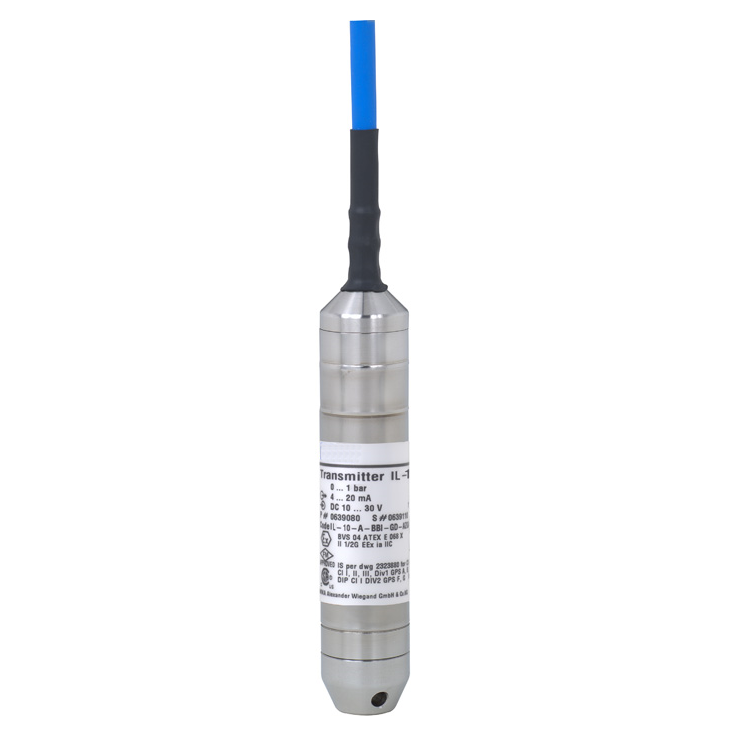

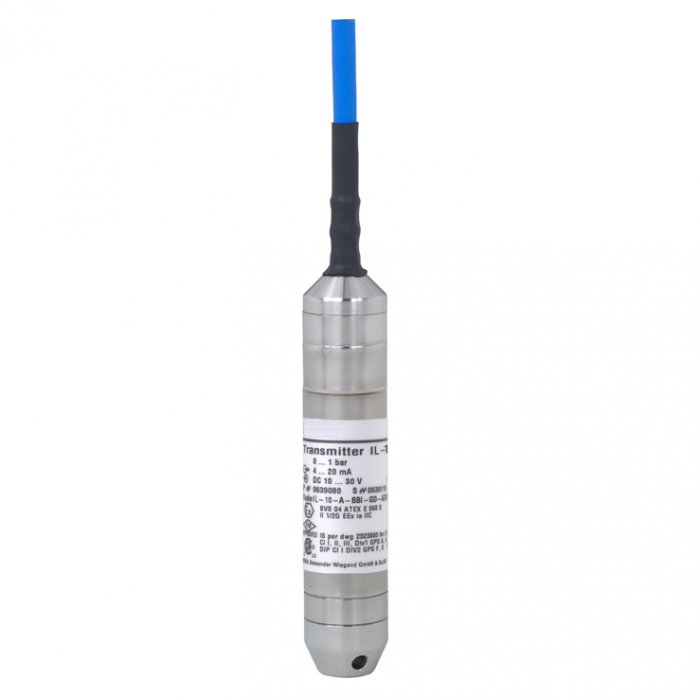

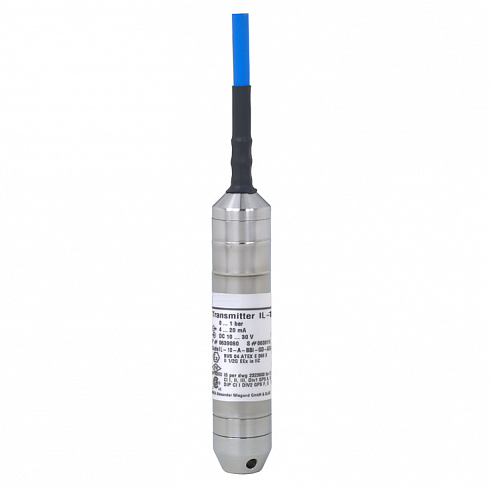

Искробезопасные гидростатические преобразователи/датчики уровня IL-10 были специально разработаны в соответствии с самыми сложными требованиями для промышленных применений. Благодаря своей высокой точности, надежности и отличной совместимости при работе с большинством сред эти инструменты представляют идеальное решение практически для любой задачи в опасных средах.
См. другие модели погружных датчиков гидростатического давления (уровня).
Наиболее важная особенность датчика давления IL-10 — это широкая сертификация для опасных применений (CENELEC сертификат в соответствии с ATEX).
Благодаря герметичному, прочному корпусу из нержавеющей стали с классом защиты IP68, зонд давления IL-10 может быть погружен на максимальную глубину 300 м.
Питание преобразователя уровня IL-10 можно осуществлять через искробезопасные барьеры или через типичный барьер Зенера с выходным питанием 10…30 В.
Технические характеристики датчика уровня IL-10
| Наименования | Значения характеристик |
| Выходной сигнал | 4…20 мА 2-х проводная схема |
| Класс точности | 0,5% (стандартно), 0,25% (опционально) |
| Диапазон температуры | от -30 до +105°C |
| Диапазон допустимых температур | -10…+60°C (-10…+85°C с кабелем в ФЭП изоляции) |
| Температура хранения | -10…+60°C |
| Диапазон измерений | 0…100 мбар до 0…25 бар |
| Степень пылевлагозащиты | IP68 (до 300 м погружения) |
| Максимальный предел прочности на растяжение кабеля | 1000N |
| Защита | Ex-защита EEx ia I/II C T6 в соответствии с ATEX |
| Погрешность при нормальных условиях | Стандартно ≤ ±0,50 % от ДИ, Опционально ≤ ±0,25 % от ДИ |
| Нагрузка в Омах | ≤ (напряжение питания — 10 В) / 0,02 A — (длина кабеля в м x 0,14 Ома |
| Для применений во всех опасных средах | Газы и пары: Зона 0, Зона 1 и Зона 2 Пыль: Зона 20, Зона 21 и Зона 22 |
| Погружная длина | Гидростатический датчик уровня с кабелем в изоляции из ФЭП: до 100 м (328 футов) Гидростатический датчик уровня с кабелем в изоляции из ППУ: до 300 м (984 футов) |
| Максимальная сила натяжения кабеля | Кабель в ФЭП изоляции: 350 Н без защитной муфты, 500 Н с защитной муфтой Кабель в ППУ изоляции: 350 Н без защитной муфты, 1000 Н с защитной муфтой |
| Масса | Гидростатический датчик уровня: прибл. 200 г (0,44 фунта) Кабель: прибл. 80 г/м (0,18 ф/м) |
Область применения датчика уровня IL-10
— Измерение уровня в опасных средах
— Нефтеперерабатывающие заводы
— Дистилляционное оборудование
— Покрасочные линии
— Оборудование для хранения горючих газов
— Системы переполнения на автоцистернах, шахтные отверстия, сточные воды (биогазы из сточных вод)
Возможные ошибки при оформлении заказа на погружной датчик уровня IL 10
Ввиду относительного многообразия моделей и модификаций датчика уровня IL-10, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: тросовый скважный уровнемер, погружной гидростатический зонд, кабельный скважинный зонд и т.п.
— орфографические ошибки: ILL10
— неправильные обозначения модели: IL 10, IL10 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: Submersible cable probe-hydrostatic pressure transducer level sensor-level transmitter, pogruzhnoj preobrazovatel davleniya, datchiki urovnya — urovnemer ИЛ-10, pogruzhnoj kabelnyj gidrostaticheskij urovnemer ИЛ10, BL-10 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на погружной скважинный уровнемер, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, необходимость наличия опций (индикатора, взрывозащиты-Ех, госповерки), параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос, отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения, а наши инженеры подберут необходимый Вам прибор и доп. оборудование.
Общая информация о преобразователях гидростатического давления (датчиках уровня)
В связи с тем, что бесконтактные способы измерения уровня жидкости (см. ультразвуковой, радиолокационный) основываются на использовании относительно дорогого помехочувствительного оборудования, а также требуют обеспечения специальных условий для проведения корректных измерений, то на практике обычно используют уровнемеры контактного принципа действия.
Но и при использовании контактных уровнемеров возникают случаи, когда невозможно или нецелесообразно применять традиционные врезные, емкостные или поплавковые (реже буйковые) датчики, в таких случаях рекомендуется использование погружных гидростатических датчиков уровня — скважинных кабельных зондов.
Скважинные погружные преобразователи (датчики/зонды уровня — уровнемеры) предназначены для измерения гидростатического давления (ГД) в открытых безнапорных баках, емкостях, резервуарах, водоемах, скважинах, колодцах и т.п.
В настоящее время выпускается много разных моделей скважинных погружных зондов (ЗОНД-10ГД, УГЦ-1/Ех, Корунд-ДИГ, ПД100ДГ, LMP-305/307/308/808, LMK-306/307/358/458/858, LS/LH/IL-10, ALZ-3720/3820/3742 и другие.), в которых используются разнообразные исполнения материала корпуса (нержавеющая сталь, поливинилхлорид, фторид поливинилидена), чувствительной скрытой или открытой (торцевой) мембраны (нержавеющая сталь, керамика), а также оболочка компенсационного погружного «мокрого» кабеля с трубкой опорного давления (поливинилхлорид, полиуретан, тефлон), позволяют проводить измерения не только уровня воды, но и уровня агрессивных и/или вязких сред. А для измерения уровня в скважинах малого диаметра используют специальные датчики с небольшим диаметром корпуса (см. каталог погружных зондов: ЗОНД-10ГД, УГЦ-1/Ех, Корунд-ДИГ, ПД100ДГ, LMP-305/307/308/808, LMK-306/307/358/458/858, LS/LH/IL-10, ALZ-3720/3820/3742 и др.).
Конструктивно скважинный гидростатический преобразователь (датчик) уровня обычно состоит из двух блоков — погружного первичного измерительного блока — скважинного зонда и вторичного электронного (коммуникационного) блоков, хотя возможно и моноблочная (совмещенная) конструкция.
Первичный измерительный погружной блок преобразователя ГД вывешивается на специальном несущем герметичном компенсационном кабеле с встроенным воздушным капилляром (для передачи базового — атмосферного давления к сенсору), крепится к каким-либо вспомогательным штангам, тросам или укладывается на дно емкости. На другом конце капиллярный кабель оканчивается фланцем или штуцером для крепления вторичного электронного блока преобразователя, обычно с металлическим корпусом и герметичным присоединителем (разъем типа DIN-43650, сальник, кабельный вывод и т.п.), обеспечивающим унифицированный токовый выходной сигнал 4-20мА (или по напряжению 0-10В) и/или местную индикацию на СД-дисплее (опционально).
В свою очередь скважинный зонд (погружной измерительный блок — датчик кабельного уровнемера) может быть выполнен в одном из следующих исполнений:
— скрытая мембрана (за штуцером или защитной насадкой, см. например ЗОНД-10ГД-1210).
— открытая торцевая самоочищающаяся мембрана (см., например, ЗОНД-10ГД-1212).
— специальное исполнение (например, для датчиков измерения глубины погружения для установки на подводных носителях, глубоководных аппаратах (см. например ЗОНД-10ГД-1220).
Принцип действия уровнемеров-датчиков гидростатического давления (ГД)
Измерение уровня гидростатическим уровнемером (показывающим механическим или преобразователем — пневматическим (выход 20-100кПа) или электрическим (как погружного (зондового), так и врезного (фланцевого) типа)) основано на силовой компенсации — уравновешивании давления столба жидкости в резервуаре, силой упругости чувствительного элемента измерительного прибора (мембраной сенсора, сильфоном или трубкой Бурдона дифманометра—уровнемера и пр.).
Измерение гидростатического давления (ГД) ведется относительно текущего атмосферного — Ратм (для открытых безнапорных резервуаров) или «давления наддува» — Рн поверх зеркала жидкости в напорном резервуаре (для закрытых резервуаров, находящихся под избыточным давлением) по формуле:
ΔP = Р — Рн, где Р = ρgh + Рн *,
где ρ — плотность жидкости (кг/м3),
g — ускорение свободного падения (g=9,81м/с2),
h — высота столба жидкости (м).
см. также механические показывающие (стрелочные) Дифманометры-уровнемеры и электрические преобразователи гидростатического давления (зонды погружного и врезного (фланцевого) типа) и датчики избыточного и дифференциального (перепада) давления).
