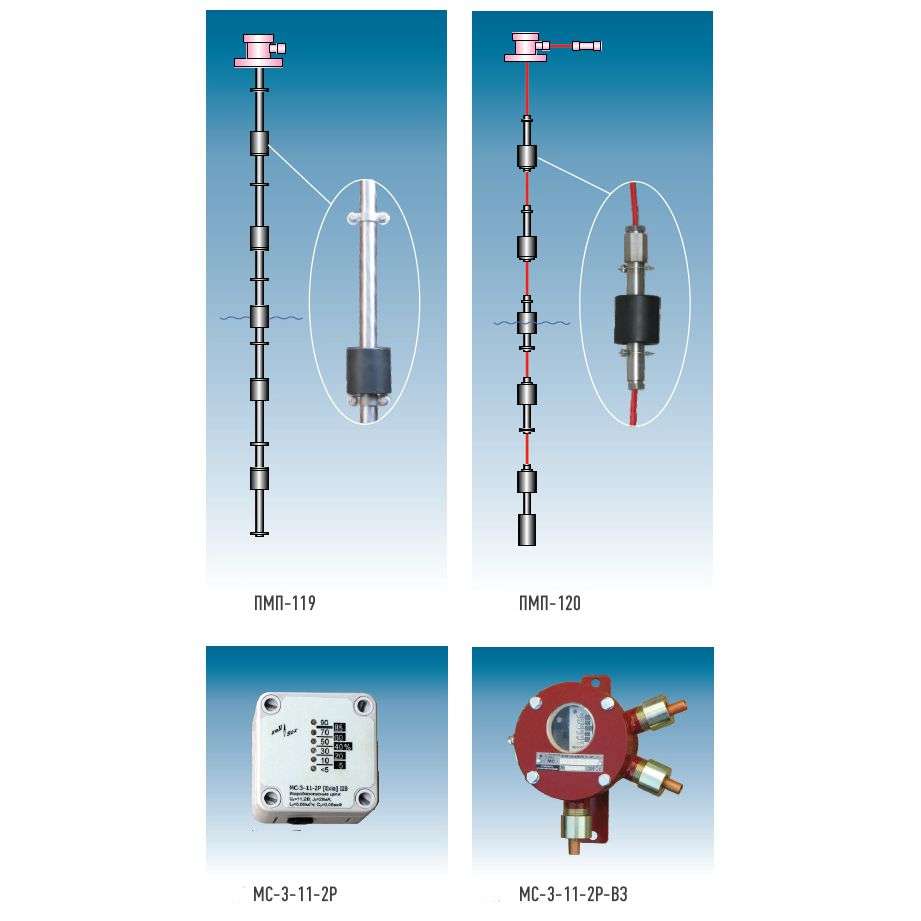

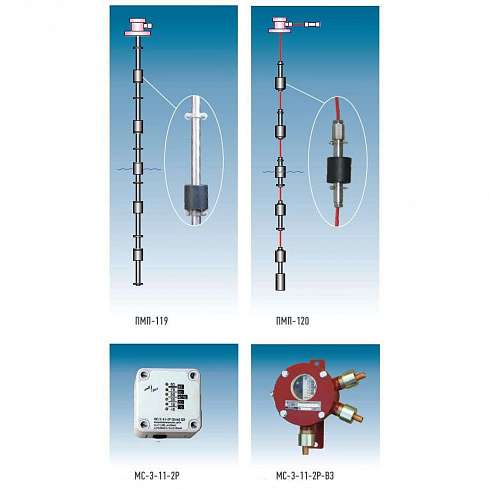

ПМП-119, ПМП-120 датчики-индикаторы уровня с сигнализатором МС-3-11-2Р (-ВЗ) имеют 11 контролируемых уровней, 2 реле на предельных уровнях, светодиодную шкалу.
Датчики-индикаторы уровня ПМП-119, ПМП-120 в комплекте с сигнализатором МС-3-11-2Р или МС-3-11-2Р-ВЗ предназначены для индикации относительного заполнения резервуара.
Сигнализаторы МС-3-11-2Р (-ВЗ) оснащены релейными выходами, срабатывающими при достижении нижнего и верхнего контрольных уровней, которые могут использоваться в системах автоматики.
Технические параметры датчиков-индикаторов уровня ПМП-119, ПМП-120
| №
|
Параметр | Значение параметра преобразователя | |||
| ПМП-119 | ПМП-120 | МС-3-11-2Р | МС-3-11-2Р-ВЗ | ||
| 1 | Напряжение питания/мощность потребляемая | — | — | 220 В+-15%, 50 Гц+-5%/4Вт | |
| 2 | Длина направляющей, не более | 6 000 мм | 30 000 мм | — | — |
| 3 | Погрешность переключения по уровням | ±5 мм | ±10 мм | — | — |
| 4 | Нагрузочные параметры контактов реле: — коммутируемое напряжение — коммутируемый ток — коммутируемая мощность |
— | — не более 250 В — не более 5 мА — не более 100 В·А |
||
| 5 | Длина линии связи | не более 500 м | |||
| 6 | Диапазон температур контролируемой среды | -50…+60°С | -50…+60°С | — | — |
| 7 | Диапазон температур окружающей среды | -50…+60°С | -50…+60°С | 10…+40°С | -50…+60°С |
| 8 | Максимально допустимое рабочее давление среды в контролируемом резервуаре | 2,5 МПа | — | — | — |
| 9 | Степень защиты от воды и пыли по ГОСТ 14254 | IP66 | зонды — IP68 соединительная муфта — IP67 | IP40 | IP66 |
| 10 | Климатическое исполнение по ГОСТ 15150 | УХЛ1*, (в диапазоне -50…+60) |
— |
— |
|
| 11 | Маркировка взрывозащиты | Ga/Gb Ex d IIВ ТЗ / 0ExiaIIBT6 | 0ExiaIIBT6 | [Exia]IIB | 1Exd[ia]IIBT3 |
| 12 | Срок службы, лет | 10 | 15 | ||
Форма записи обозначения при заказе датчиков-индикаторов уровня жидкости ПМП-119, ПМП-120
Выбор конкретной модификации датчика-индикаторов уровня жидкости ПМП-119, ПМП-120 следует осуществлять исходя из таблиц технических характеристик, а также монтажно-габаритных размеров (см. выше по тексту), при участии специалистов.
Для точного подбора типа и модификации уровнемера (сигнализатора уровня) ПМП-119, ПМП-120, следует выслать эскиз ёмкости (сосуда) с указанием габаритных размеров, предполагаемого места монтажа и диапазона изменения уровня.
Пример записи обозначения при заказе ПМП-119, ПМП-120:
ПМП-119-А-Б-В-Г-Д-Е-Ж
ПМП-120-А-Б-В-Д-Е-Ж
| № | Наименование | Варианты | Код |
| А
|
Исполнение элементов корпуса | Сталь 09Г2С с покрытием | -1) |
| Сталь 12Х18Н10Т | НЖ | ||
|
Б
|
Тип кабельных вводов, наличие устройств крепления защитных оболочек | Один кабельный ввод D12 | — |
| D12 с комплектом монтажных частей в соответствии с разделом «Кабельные вводы» |
УКМ102) | ||
| УКМ122) | |||
| УКБК15 | |||
| УК162) | |||
| Кабельный ввод D18 (только для ПМП-120) | D18 | ||
| В | Тип устройства крепления | В соответствии с разделом «Типы крепления датчиков, уровнемеров». По умолчанию — М27 | |
| Г | Положение на резервуаре (только для ПМП-119) | Крепление на верхней поверхности резервуара | — |
| Крепление на нижней поверхности резервуара | INV | ||
| Д | Высота (диаметр) резервуара | -Н… (высота) или -D… (диаметр)3) | |
| Е | Высота горловины резервуара | -h…З) | |
| Ж
|
Вид шкалы | Линейная шкала с диапазоном 5-90% от Н(D) | (5-90)% |
| Линейная шкала с диапазоном <5-95% от H(D) | (<5-95)% | ||
| Линейная шкала с диапазоном 5-95% от Н(D) | (5-95)% | ||
| Линейная шкала с диапазоном min — max | (min- max)% | ||
| Линейная шкала с диапазоном min — max | min- max | ||
| Заказная шкала (с приложенным эскизом) | шкала заказная | ||
Примечания:
1) Прочерк в столбце «Код» означает отсутствие обозначения;
2) Только для ПМП-119;
3) Вместо «…» указывается величина в мм.
МС-3-2Р-11-А-Б-В
| № | Наименование | Варианты | Код |
| А | Тип выбранной шкалы | В соответствии с руководством по эксплуатации | |
| Б | Исполнение сигнализатора
|
Обычное исполнение | — 1) |
| Обычное исполнение для крепления на DIN-рейку | DIN2) | ||
| Взрывозащищенное исполнение | ВЗ2) | ||
| В
|
Тип кабельных вводов, наличие устройств крепления защитных оболочек для исполнения «ВЗ» (в соответствии с разделом «Кабельные вводы») | Кабельные вводы без устройств крепления | — |
| Устройства крепления для кабельных вводов D12 | УКМ10 | ||
| УКМ12 | |||
| УКБК15 | |||
| УК16 | |||
| Кабельные вводы D18 | D18 | ||
Примечания:
1) Прочерк в столбце «Код» означает отсутствие обозначения;
2) «DIN» и «ВЗ» — взаимоисключающие исполнения;
Возможные ошибки при оформлении заказа на датчики-индикаторы уровня жидкости ПМП-119, ПМП-120
При заказе поплавковых датчиков-индикаторов уровня жидкости ПМП-119, ПМП-120 рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: поплавковый измеритель-регулятор уровня, поплавковое реле уровня, буйковый датчик-индикатор, сигнализатор уровня, сигнализирующий релейный уровнемер, электроконтактный герконовый датчик уровня и т.п.
— неправильные обозначения модели и орфографические ошибки: сигнализатор ПМП 119, ПМП120, МПМ-119, ПМП-12О и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: sensor-level switch of liquid level PMP-119, poplavkovy-datchik-rele-urovnya PMO-120, GVG-119 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на датчики-индикаторы уровня ПМП-119, ПМП-120, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (вид контролируемой жидкости и ее параметры, необходимость взрывозащиты и т.д.), необходимость приобретения дополнительного оборудования в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
