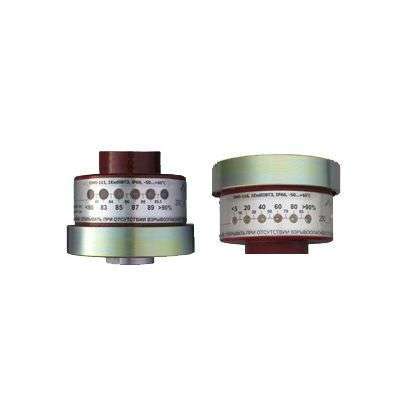

ПМП-111, ПМП-116 датчики-индикаторы уровня поплавковые применяются на транспортных резервуарах. Питание от встроенного элемента. Светодиодная шкала.
Датчики-индикаторы уровня ПМП-111 и ПМП-116 поплавковые предназначены для индикации относительного заполнения резервуара посредством встроенной в корпус датчиков светодиодной шкалы.
Датчики ПМП-111 — устанавливаются на боковую стенку контейнеров-цистерн для перевозки СУГ. Индицируют заполнение в диапазоне 80 … 90 % от полного объема. Применяются для контроля переполнения резервуара.
Датчики ПМП-116 — крепятся на верхнюю стенку резервуара и отображают заполнение по всей высоте резервуара в диапазоне 5…95% интервалом 10% от объема. Могут применяться для различных резервуаров, в том числе транспортных.
Устройство, принцип работы поплавковых датчиков уровня ПМП-111, ПМП-116
Поплавок с магнитом перемещается по направляющей и вызывает замыкание герконов, которые соединены по схеме резистивного делителя напряжения. Контроллер зажигает шкалу из шести светодиодов, индикация 11-ти контрольных уровней достигается за счет одновременного горения двух соседних светодиодов. Для лучшего восприятия, светодиоды разного цвета расположены по принципу светофора.
Питание датчиков осуществляется от литиевого элемента, который находится во внутреннем отсеке корпуса под съемной резьбовой крышкой. Светодиоды загораются в импульсном режиме, чем достигается длительный срок службы элемента питания – не менее 3-х лет непрерывной работы, после чего он может быть заменен.
Технические параметры поплавковых датчиков-индикаторов уровня ПМП-111, ПМП-116
| № | Параметр | Значение параметра преобразователя | ||
| ПМП-111 | ПМП-116 | |||
| 1 | Длина направляющей, мм: | Основной вариант | — | 6000 |
| Транспортный вариант: | — | 2000 | ||
| 2 | Количество контролируемых уровней | 11 | 11 | |
| 3 | Погрешность срабатывания, % | ± 0,5 от полного объема | — | |
| 4 | Погрешность установки контрольного уровня, мм | — | ±2 | |
| 5 | Номинальное напряжение питания | 3 | ||
| 6 | Источник питания | литиевый элемент (батарея) типа CR123 | ||
| 7 | Период замены элемента питания, лет | 3 | ||
| 8 | Давление контролируемой среды, не более, МПа | 2,5 | ||
| 9 | Температура окружающей среды, °С | от минус 50 до 60 | ||
| 10 | Температура контролируемой среды, °С | от минус 50 до 80 | ||
| 11 | Плотность жидкой фазы, кг/л | 0,5 …0,6 | Не менее 0,5 | |
| 12 | Степень защиты от влаги и пыли по ГОСТ-14254-96 | IP66 | ||
| 13 | Маркировка взрывозащиты | Ga/Gb Ex d IIВ ТЗ | ||
| 14 | Климатическое исполнение по ГОСТ 15150 | УХЛ1*, М | ||
| 15 | Масса, ориентировочно, кг | Направляющая 1кг(1 м), фланец Ду 50-3,5 кг, корпус 1,5 кг | ||
| 16 | Средний срок службы, лет | 15 | ||
1) По согласованию с изготовителем температура контролируемой среды может достигать 130 оС.
Форма записи обозначения при заказе датчиков-индикаторов уровня жидкости ПМП-111, ПМП-116
Выбор конкретной модификации поплавкового датчика-индикатора уровня жидкости ПМП-111, ПМП-116 следует осуществлять исходя из таблиц технических характеристик, а также монтажно-габаритных размеров (см. выше по тексту), при участии специалистов.
Для точного подбора типа и модификации уровнемера (сигнализатора уровня) ПМП-111, ПМП-116, следует выслать эскиз ёмкости (сосуда) с указанием габаритных размеров, предполагаемого места монтажа и диапазона изменения уровня.
Пример записи обозначения при заказе поплавковых датчиков уровня ПМП-111, ПМП-116:
ПМП-111
ПМП-116-А-Б-В-Г-Д-Е-Ж
| № | Наименование | Варианты | Код |
| А | Исполнение элементов корпуса | Сталь 09Г2С с покрытием | -1) |
| Сталь 12Х18Н10Т | НЖ | ||
| Б | Материал направляющей, контактирующий со средой | Сталь 12Х18Н10Т | — |
| Фторопласт, ПВДФ | Ф | ||
| В | Тип устройства крепления | В соответствии с разделом «Типы крепления датчиков, уровнемеров». По умолчанию — М27 | |
| Г | Исполнение с втулкой ВТ60 | Без втулки | — |
| Со втулкой | ВТ60 | ||
| Д | Параметры направляющей | -H…-hr…-ht…,2) где: — Н — высота (или D — диаметр) резервуара; — hr — высота горловины резервуара; — ht — возвышение над резервуаром для охлаждения корпуса |
|
| Е
|
Тип поплавков (в соответствии с разделом «Поплавки датчиков уровня, уровнемеров»)
|
Вспененный эбонит (по умолчанию) | D48x50xd21 |
| Вспененный эбонит | D48x50xd25 | ||
| ПВДФ | D48x80xd22-PVDF | ||
| Сталь 12Х18Н10Т | D78x74xd22, НЖ | ||
| Ж
|
Вид шкалы | Линейная шкала с диапазоном 5-90% от H(D) | (5-90)% |
| Линейная шкала с диапазоном min — max, | (min…-max…3) | ||
| Линейная шкала с диапазоном 10-87% от H(D) | (10-87)% | ||
| Заказная шкала (с приложенным эскизом) | шкала заказная | ||
Примечания:
1) Прочерк в столбце «Код» означает отсутствие обозначения;
2) Вместо «…» указывается величина в мм, если параметр равен 0, то он не присутствует в обозначении;
3) Вместо «…» указывается величина в мм от устройства крепления;
Возможные ошибки при оформлении заказа на датчики-индикаторы уровня жидкости ПМП-111, ПМП-116
При заказе поплавковых датчиков-индикаторов уровня жидкости ПМП-111, ПМП-116 рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: поплавковый измеритель-регулятор уровня, поплавковое реле уровня, буйковый датчик-индикатор, сигнализатор уровня, сигнализирующий релейный уровнемер, электроконтактный герконовый датчик уровня и т.п.
— неправильные обозначения модели и орфографические ошибки: сигнализатор ПМП111, ПМП 116, МПМ-111 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: sensor-level switch of liquid level PMP-111, poplavkovy-datchik-rele-urovnya PMP-116, GVG-111(в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на датчики-индикаторы уровня ПМП-111, ПМП-116, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (вид контролируемой жидкости и ее параметры, необходимость взрывозащиты и т.д.), необходимость приобретения дополнительного оборудования в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
