ПМП-053 датчики уровня поплавковый герконовый устанавливаются на боковой стенке резервуара. Контроль до двух уровней. Тип выходов — «Сухой контакт»
Поплавковый датчик уровня ПМП-053 предназначен для контроля 1 … 2 уровней заполнения резервуара посредством переключения “сухих” контактов при достижении заданного значения уровня жидкости.
Датчик уровня ПМП-053 предназначен для установки на боковой стенке резервуара и может применяться в технологических системах и агрегатах для автоматического управления перекачивающим насосом или электромагнитным клапаном; предотвращения переполнения резервуара; предотвращения “сухого” хода насоса и других применений.
Устройство, принцип работы уровнемера ПМП-053 поплавкового

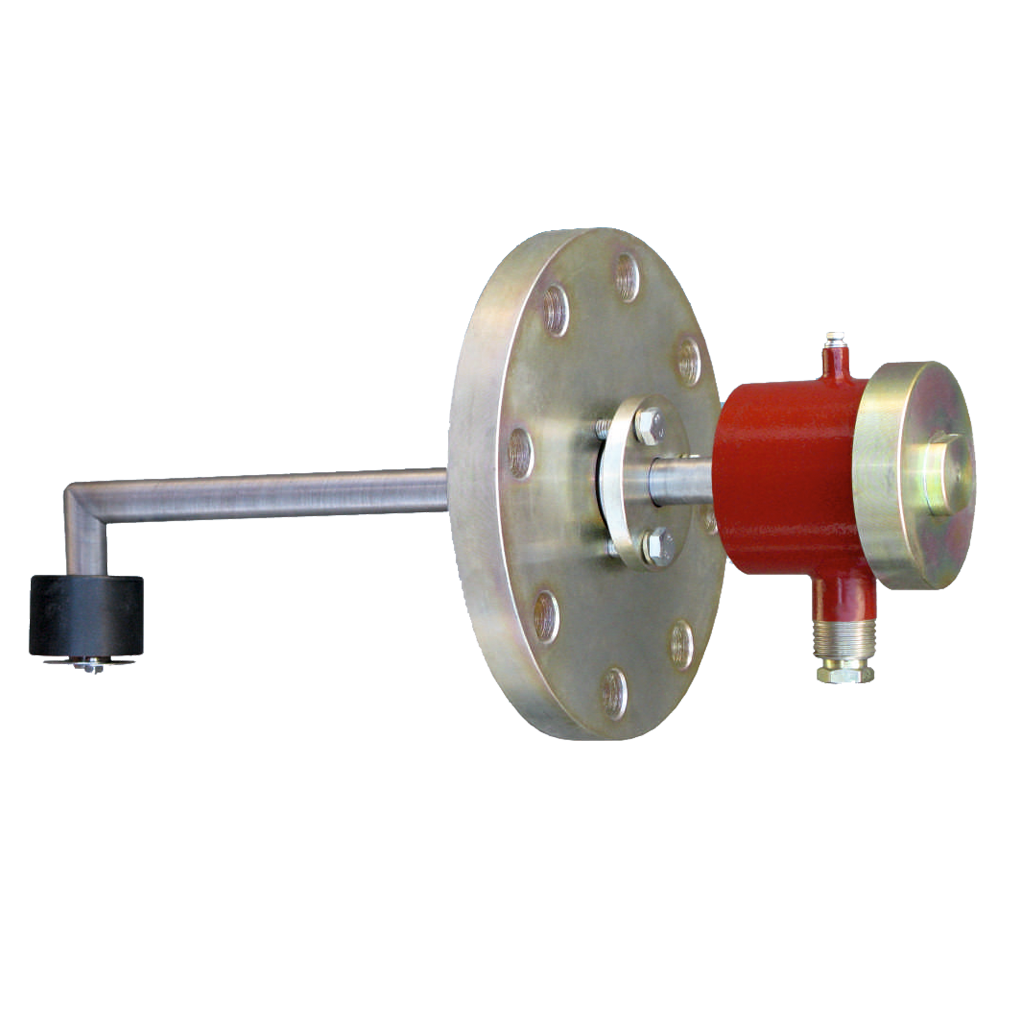

Датчики ПМП-053 состоят из изогнутой или сваренной из двух отрезков трубы Г-образной направляющей (сталь 12Х18Н10Т), которая приварена к стальному цилиндрическому корпусу с кабельным вводом и крышкой, заворачиваемой по резьбе. На направляющей находится один свободно перемещаемый поплавок, ход которого ограничен стопорами. ПМП крепится к боковой стенке резервуара посредством фланца. В корпусе находится плата с винтовыми клеммными зажимами, которые соединены с герконами (магниточувствительными контактами), находящимися в направляющей. Для повышения нагрузочной способности ПМП, как вариант исполнения, могут иметь электронные модули с выходом: транзисторным (DC24) или симисторным (АС24, АС220). Модули не требуют отдельного питания.
Принцип действия ПМП-053 основан на применении герконов расположенных в направляющей, изменяющих свое состояние (замкнут/разомкнут) при воздействии магнитного поля магнита, встроенного в поплавок.
Модификации исполнения герконового датчика уровня ПМП-053:
ПМП-053Н – направляющая выполнена в виде изогнутой трубы, направленной в одну сторону с кабельным вводом
ПМП-053В – направляющая выполнена в виде изогнутой трубы, направленной в противоположную сторону с кабельным вводом
ПМП-053СН – направляющая сварена из двух отрезков трубы, направлена в одну сторону с кабельным вводом
ПМП-053СВ – направляющая сварена из двух отрезков трубы, направлена в противоположную сторону с кабельным вводом (для варианта с нерегулируемым фланцем).
Варианты датчиков уровня ПМП-053СН и ПМП-053СВ имеют следующие особенности:
1) небольшая высота вертикальной части направляющей (76 мм) позволяет осуществлять прямую установку в ответный фланец, внутренним диаметром не менее 80 мм;
2) применение регулируемого фланца (по умолчанию “2-80-25” по ГОСТ 12815-80) позволяет перемещать и вращать в нем направляющую. Это упрощает требования к положению отверстий в ответном фланце на резервуаре (поплавок должен находиться в строго вертикальном положении) и позволяет точно установить поплавок датчика вертикально или посередине межстенного пространства.
Варианты датчиков уровня ПМП-053Н и ПМП-053В имеют следующие особенности:
1) фланец и направляющая жестко закреплены между собой (сваркой), в связи с этим ответный фланец должен быть точно сориентирован на резервуаре для того, чтобы при монтаже поплавок был установлен строго вертикально;
2) монтаж датчика ограничивается высотой х ответного фланца (патрубка с фланцем). Максимально допустимое значение х определяется диаметром поплавка, установочными размерами L, Н, В и внутренним диаметром фланца (патрубка).
Технические параметры герконового поплавкового датчика уровня ПМП-053
| № | Параметр | Значение параметра преобразователя | |
| ПМП-053Н(В) | ПМП-053СН(СВ) | ||
| 1 | Длина направляющей (горизонтальная часть), мм: | До 1000 | |
| 2 | Количество контролируемых уровней | От 1 до 2 | 1 |
| 3 | Погрешность установки величины контрольного уровня, мм | ±2 | |
| 4 | Нагрузочные параметры выходов | W5, W30, АС24, АС220, DC24, W5DH3. | |
| 5 | Нормальное состояние выходов | HP, НЗ,П (только для W5,W30 и Dc24) | |
| 6 | Схема соединения | Общ. провод/ Разд. цепи | |
| 7 | Давление контролируемой среды, не более, МПа | 2,5 | |
| 8 | Температура окружающей среды, °С | от минус 50 до 60 | |
| 9 | Температура контролируемой среды, °С | от минус 50 до 60* | |
| 10 | Степень защиты от влаги и пыли по ГОСТ 14254-96 | IP66 | |
| 11 | Маркировка взрывозащиты | Ga/Gb Ex d IIВ ТЗ | |
| 12 | Масса, ориентировочно, кг | Направляющая 1кг(1 м), фланец Ду 50-3,5 кг, корпус 1,5 кг | |
| 13 | Средний срок службы, лет | 15 | |
*- По согласованию с изготовителем температура контролируемой среды может достигать 150 °С
Форма записи обозначения при заказе датчика-реле уровня жидкости ПМП-053
Выбор конкретной модификации герконового датчика-реле уровня жидкости ПМП-053 следует осуществлять исходя из таблиц технических характеристик, а также монтажно-габаритных размеров (см. выше по тексту), при участии специалистов.
Для точного подбора типа и модификации поплавкового уровнемера (сигнализатора уровня) ПМП-053, следует выслать эскиз ёмкости (сосуда) с указанием габаритных размеров, предполагаемого места монтажа и диапазона изменения уровня.
Примеры записи обозначения при заказе датчика уровня ПМП-053:
ПМП-053Н-А-Б-В-Г-ДИ-Ж-И-К
ПМП-053В-А-Б-В-Г-ДИ-Ж-И-К
ПМП-053СН-А-Б-В-Г-ДИ-Ж-И-К
ПМП-053СВ-А-Б-В-Г-ДИ-Ж-И-К
| № | Наименование | Варианты | Код |
| A
|
Исполнение элементов корпуса | Сталь 09Г2С с покрытием | -1) |
| Сталь 12Х18Н10Т | НЖ | ||
| Б | Количество и тип кабельных вводов (в соответствии с разделом каталога «Кабельные вводы») | 1 шт. D12 | — |
| 2 шт. D12 | 2KB | ||
| 1 шт. D18 | 1D18 | ||
| 2 шт. D18 | 2D18 | ||
| В
|
Наличие устройств крепления защитных оболочек (в соответствии с разделом каталога «Кабельные вводы») | Отсутствуют | — |
| Только для кабельного ввода D12 | УКМ10 | ||
| УКМ12 | |||
| УКБК15 | |||
| УК16 | |||
| Г | Тип устройства крепления | В соответствии разделом «Типы крепления датчиков, уровнемеров». По умолчанию — фланец 2-100-25 |
|
| Д | Нагрузочные характеристики выходных контактов | Контакты геркона (по умолчанию) | W5 |
| Контакт геркона, шунтированный диодом | W5D2) | ||
| Контакты геркона | W30 | ||
| Открытый коллектор транзистора | DC24 | ||
| Семисторный выход | АС24 | ||
| Семисторный выход | АС220 | ||
| И
|
Нормальное состояние контактов | Нормально разомкнутый контакт (по умолчанию) | HP |
| Нормально замкнутый контакт | HЗ | ||
| Переключающие контакты | П3) | ||
| Ж | Параметры направляющей (только для ПМП-053Н(В)) | -L…-H(B)…,4) где: — L — длина горизонтальной части направляющей (минимум -160); — Н(В) — длина вертикальной части направляющей; (минимум -105) — ht — возвышение над резервуаром для охлаждения корпуса; |
|
| И | Исполнение для сред с температурой более +60 °С | Для температуры среды менее 60 °С | — |
| Для температуры среды более 60 °С | ht…4) | ||
| К | Тип поплавков | В соответствии с разделом «Поплавки датчиков уровня, уровнемеров». По умолчанию – D48x50xd21 |
|
Примечания:
1) Прочерк в столбце «Код» означает отсутствие обозначения;
2) Контакты геркона, шунтированные диодом, могут быть только НЗ -W5DНЗ;
3) Переключающие контакты с характеристикой W5,W30, DC24;
4) Вместо «…» указывается величина в мм.
Возможные ошибки при оформлении заказа на поплавковые датчики-реле уровня жидкости ПМП-053
При заказе поплавковых датчиков-реле уровня жидкости ПМП-053 рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: поплавковый измеритель-регулятор уровня, поплавковое реле уровня, буйковый датчик-индикатор, сигнализатор уровня, сигнализирующий релейный уровнемер, электроконтактный герконовый датчик уровня и т.п.
— неправильные обозначения модели и орфографические ошибки: сигнализатор ПМП 053, ПМП053, ПМП-О53 (буква «О» вместо цифры «0») и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: sensor-level switch of liquid level PMP-053, poplavkovy-datchik-rele-urovnya PMP-053, GVG-053V(в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на датчики-реле уровня ПМП-053, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (вид контролируемой жидкости и ее параметры, необходимость взрывозащиты и т.д.), необходимость приобретения дополнительного оборудования в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
