Датчики уровня ПМП-052, ПМП-152 поплавковые герконовые обеспечивают контроль до четырех уровней жидкости. Тип выходов — «Сухой контакт».
Датчики уровня ПМП-052, ПМП-152 герконовые предназначены для контроля от 1 до 4 уровней заполнения резервуара посредством переключения “сухих” контактов реле при достижении заданных значений уровня жидкости.
Поплавковые датчики уровня ПМП-052, ПМП-152 применяются в технологических системах и агрегатах для: автоматического управления перекачивающим насосом или электромагнитным клапаном; предотвращения переполнения резервуара; предотвращения “сухого” хода насоса и других целей.
Устройство, принцип работы поплавковых герконовых уровнемеров ПМП-052, ПМП-152

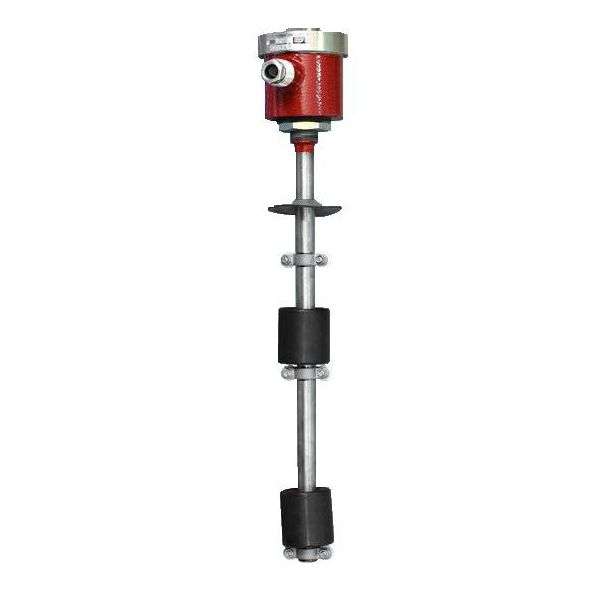

Поплавковый датчик уровня ПМП-052, ПМП-152 состоит из направляющей-трубы, приваренной к металлическому корпусу с кабельным вводом и крышкой, заворачиваемой по резьбе. На направляющей находятся свободно перемещаемые поплавки (от 1 до 4 шт.), ход которых ограничен стопорами.
Принцип действия герконовых датчиков ПМП-052, ПМП-152 основан на применении герконов, расположенных в направляющей, изменяющих свое состояние (замкнут/разомкнут) при воздействии магнитного поля магнита, встроенного в поплавок. Дальнейшее изменение уровня не приводит к обратному переключению геркона, т.к. ход поплавка ограничен стопором. Для повышения нагрузочной способности, а также для коммутации емкостных и индуктивных нагрузок, как вариант исполнения, ПМП могут иметь электронные модули с выходом: транзисторным (DC24) или симисторным (АС24, АС220).
Преобразователь уровня ПМП-152 может быть оснащен дискретным выходом типа NAMUR и имеет возможность регулирования (подстройки) величин контрольных уровней, изменения нормального состояния выходов и направления срабатывания. Выходные модули не требуют отдельного питания.
Технические характеристики герконовых поплавковых датчиков уровня ПМП-052, ПМП-152
| Наименование характеристики | ПМП-052 | ПМП-152 |
| Длина направляющей, мм | до 6000 | |
| Количество контролируемых уровней | от 1 до 4 | |
| Возможность регулирования уровней | нет | есть |
| Погрешность установки величины контрольного уровня, мм | ±2 | |
| Нагрузочные параметры выходов | W5, W5D, W30, АС24, АС220, DC24, W5DH3 | W5, W5D, АС24, АС220, DC24, NAMUR, W5DH3 |
| Нормальное состояние выходов | HP, НЗ, П (только для W.., DC24, АС220) | HP, НЗ |
| Схема соединения | Общ. провод / Разд. цепи | Разд. цепи |
| Давление контролируемой среды, МПа, не более | 2,5 | |
| Температура окружающей среды, °С | от минус 50 до плюс 60 | |
| Температура контролируемой среды, °С | от минус 50 до плюс 60 (до плюс 150 — по согласованию с изготовителем) | |
| Степень защиты от влаги и пыли по ГОСТ-14254-96 | IP66 | |
| Маркировка взрывозащиты | Ga/Gb Ex d IIВ ТЗ | |
| Средняя наработка на отказ, ч | 100 000 | |
| Средний срок службы, лет | 15 | |
Форма записи обозначения при заказе герконового датчика-реле уровня жидкости ПМП-052,-152
Выбор конкретной модификации датчика-реле уровня жидкости ПМП-052,-152 следует осуществлять исходя из таблиц технических характеристик, а также монтажно-габаритных размеров (см. выше по тексту), при участии специалистов.
Для точного подбора типа и модификации уровнемера (сигнализатора уровня) ПМП-052, ПМП-152 следует выслать эскиз ёмкости (сосуда) с указанием габаритных размеров, предполагаемого места монтажа и диапазона изменения уровня.
Примеры записи обозначения при заказе поплавкового датчика уровня ПМП-052, ПМП-152:
| ПМП-052— | А | — | Б | — | В | — | Г | — | Д | — | Е | — | Ж | — | И | — | К | — | Л | — | М | — | Н |
| ПМП-152— | А | — | В | — | Г | — | Д | — | Ж | — | И | — | К | — | Л | — | М | — | Н |
Описание элементов структуры обозначения:
| Наименование | Варианты | Код | |
| А | Исполнение элементов корпуса | cталь 09Г2С с покрытием | – 1) |
| малый корпус сталь 09Г2С с покрытием | М 2) | ||
| сталь 12Х18Н10Т | НЖ | ||
| Б | Материал направляющей, контактирующий со средой | сталь 12Х18Н10Т | – |
| фторопласт, ПВДФ | Ф | ||
| В | Количество и тип кабельных вводов (в соответствии с разделом «Кабельные вводы») |
1 шт. D12 | – |
| 2 шт. D12 | 2КВ | ||
| 1 шт. D188) | 1D18 8) | ||
| 2 шт. D188) | 2D18 8) | ||
| Г | Наличие устройств крепления защитных оболочек (в соответствии с разделом «Кабельные вводы») |
отсутствуют | – |
| только для кабельного ввода D12 | УКМ10 | ||
| УКМ12 | |||
| УКБК15 | |||
| УК16 | |||
| Д | Тип устройства крепления | в соответствии с разделом «Типы крепления датчиков, уровнемеров». По умолчанию — М27 | |
| Е | Положение на резервуаре | крепление на верхней поверхности резервуара | – |
| крепление на нижней поверхности резервуара | INV | ||
| Ж | Исполнение со втулкой ВТ60 | без втулки | – |
| со втулкой | ВТ60 | ||
| И | Нагрузочные характеристики выходных контактов | контакты геркона (по умолчанию) | W5 |
| контакт геркона, шунтированный диодом | W5D 3) | ||
| контакты геркона | W30 4) | ||
| открытый коллектор транзистора | DC24 | ||
| симисторный выход | АС24 | ||
| симисторный выход | АС220 | ||
| дискретный выход NAMUR | NAMUR5) 5) | ||
| К | Нормальное состояние контактов | нормально разомкнутый контакт (по умолчанию) | НР |
| нормально замкнутый контакт | НЗ | ||
| Переключающие контакты | П 4) | ||
| Л | Направление срабатывания и величина контрольного уровня 8) | аварийный (ниже нижнего аварийного) уровень | А… 7) |
| нижний аварийный уровень | НА… 7) | ||
| нижний уровень | Н… 7) | ||
| верхний уровень | В… 7) | ||
| верхний аварийный уровень | ВА… 7) | ||
| аварийный (выше верхнего аварийного) уровень | А… 7) | ||
| М | Исполнение для сред с температурой более 60 °С | для температуры среды менее 60 °С | – |
| для температуры среды более 60 °С | ht… | ||
| Н | Тип поплавков | в соответствии с разделом «Поплавки датчиков уровня, уровнемеров». По умолчанию — D48x50xd21 | |
Примечания:
1) Прочерк в столбце «Код» означает отсутствие обозначения.
2) Только для ПМП-052.
3) Контакты геркона, шунтированные диодом, могут быть только НЗ -W5DНЗ.
4) Только для ПМП-052. Переключающие контакты с характеристикой W5,W30, DC24, АС220.
5) Только для ПМП-152, может быть НР или НЗ.
6) Указывается для каждого контрольного уровня через «-». Для ПМП-152 вместо величины контрольных уровней можно указать длину направляющей ПМП — Lнххх или Lххх, если ht=0 (xxx – длина в мм), а перед параметром И – число выходов данного типа. При этом настройку уровней потребитель выполняет самостоятельно.
7) Вместо «…» указывается величина в мм, равная расстоянию от уровня жидкости, при котором должно происходить срабатывание контактов, до поверхности крепежного элемента датчика (плоскости фланца при фланцевом креплении или нижней плоскости корпуса датчика при креплении резьбовым штуцером).
8) Не применяется для корпуса «М»
Возможные ошибки при оформлении заказа на поплавковые герконовые датчики уровня жидкости ПМП-052, ПМП-152
При заказе поплавковых датчиков-реле уровня жидкости ПМП-052,-152 рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: поплавковый измеритель-регулятор уровня, поплавковое реле уровня, буйковый датчик-индикатор, сигнализатор уровня, сигнализирующий релейный уровнемер, электроконтактный герконовый датчик уровня и т.п.
— неправильные обозначения модели и орфографические ошибки: сигнализатор ПМП 052, ПМП152, ПМП 152, ППМ-052, ПМПО52 (буква «О» вместо цифры «0») и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: sensor-level switch of liquid level PMP-052, poplavkovy-datchik-rele-urovnya PMP-152, GVG-052, GVG-152(в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на герконовые датчики уровня ПМП-052,-152, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (вид контролируемой жидкости и ее параметры, необходимость взрывозащиты и т.д.), необходимость приобретения дополнительного оборудования в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
