Электронный восьмиканальный уровнемер ИСУ-2000И (измеритель-сигнализатор уровня емкостной) в комплекте с датчиками уровня (до 8 шт.) предназначен для непрерывного измерения восьми уровней жидких (нефти, нефтепродуктов, воды, щелочей, кислот, масла, пищевых жидкостей и др.) или сыпучих (цемента, извести, песка, щебня, руды, шихты, угля, гранулированного порошка и др.) сред, электропроводных и диэлектриков, преобразования измеренного значения в унифицированный токовый выходной сигнал, контроля (сигнализации) заданных предельных положений измеряемого уровня в группе емкостей (по две уставки в каждой емкости), а также для передачи измерительной информации другим устройствам систем автоматизированного управления (САУ) посредством интерфейса RS485.
Емкости, в которых измеряется уровень, могут находиться под давлением 1,6МПа.
К уровнемеру ИСУ-2000И (измерителю-сигнализатору) может быть подключено до восьми датчиков: измерения текущего уровня и (или) контроля предельного уровня.
Буква «И» в обозначении измерителя-сигнализатора уровня ИСУ-2000И обозначает наличие взрывозащиты Exia (искробезопасная электрическая цепь, ia).
Емкостные микропроцессорные уровнемеры (ИСУ и т.п.) надежнее и практичнее поплавковых датчиков уровня, т.к. при контроле уровня не происходит залипание поплавка ввиду его отсутствия как такового.
Стоимость уровнемера ИСУ-2000И зависит от модели, исполнения, наличия дополнительных опций, общего объема заказа и других ценообразующих факторов (см. форму заказа уровнемера ИСУ-2000И, как выбрать (опросный лист), заказать, купить ИСУ2000И).
Цена уровнемера ИСУ-2000И (измерителя-сигнализатора уровня) — от 32315 руб.
Цена на уровнемер ИСУ 2000И указана без НДС, конкретные условия и цены, как заказать (купить), а также наличие на складе измерителей-сигнализаторов уровня ИСУ-2000И уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Основные функции уровнемера ИСУ-2000И:
— измерение и индикация уровня контролируемой среды на встроенном индикаторе в линейных и относительных единицах измерения (мм, см, дм, м, %);
— преобразование по тарировочной таблице, измеренного уровня контролируемой среды в объем, и индикация в объемных или в относительных единицах (л, м3, %);
— сигнализация двух независимых предельных уставок уровня или объема, задаваемых пользователем, в каждом из восьми измерительных каналов;
— адаптация функции преобразования к геометрической форме резервуара при выдаче результатов измерения в объемных единицах;
— преобразование уровня контролируемой среды в выходные сигналы: непрерывный токовый, дискретный – “открытый коллектор” и (или) “сухие” контакты реле, цифровой RS485;
— автодиагностика и сигнализация отказов.
Достоинства микропроцессорного измерителя-сигнализатора ИСУ-2000И:
— отображение информации о заполнении резервуара как по уровню, так и по объему, как в процентах, так и в линейных и объемных единицах;
— адаптация к форме резервуара любой конфигурации;
— автодиагностика и сигнализация отказов;
— возможность связи с компьютером (по интерфейсу RS485);
— автоматизированная калибровка характеристик преобразования (в составе АСУ ТП);
— программирование прибора с панели управления;
— интерфейс с персональным компьютером. Возможность программирования прибора с помощью ПК;
— удобство пользования и возможность выбора варианта прикладного программного обеспечения прибора (различные коэффициенты усреднения, возможность программирования канала измерения с учетом данных других каналов);
— двухпроводная линия связи с первичным преобразователем длиной до 1000 м.
Технические характеристики уровнемера ИСУ-2000И (измерителя-сигнализатора уровня восьмиканального)
В состав емкостного измерителя-сигнализатора уровня — уровнемера ИСУ-2000И входят:
— до восьми датчиков уровня, одного из исполнений;
— блок обработки (вторичный преобразователь) со встроенным цифровым индикатором и клавиатурой;
— до двух модулей реле.
Прибор имеет восемь входов для подключения датчиков уровня с непрерывным частотным сигналом типа ЕХХМИ и (или) датчиков-сигнализаторов уровня с дискретным сигналом постоянного тока типа ЕСХХМИ (см. форму заказа ниже по тексту).
Датчик состоит из чувствительного элемента различных конструктивных исполнений, корпуса с крышкой и электронного модуля, расположенного внутри корпуса. Для датчиков предусмотрен зажим заземления типа 3В-С-4х12 по ГОСТ 21130-75.

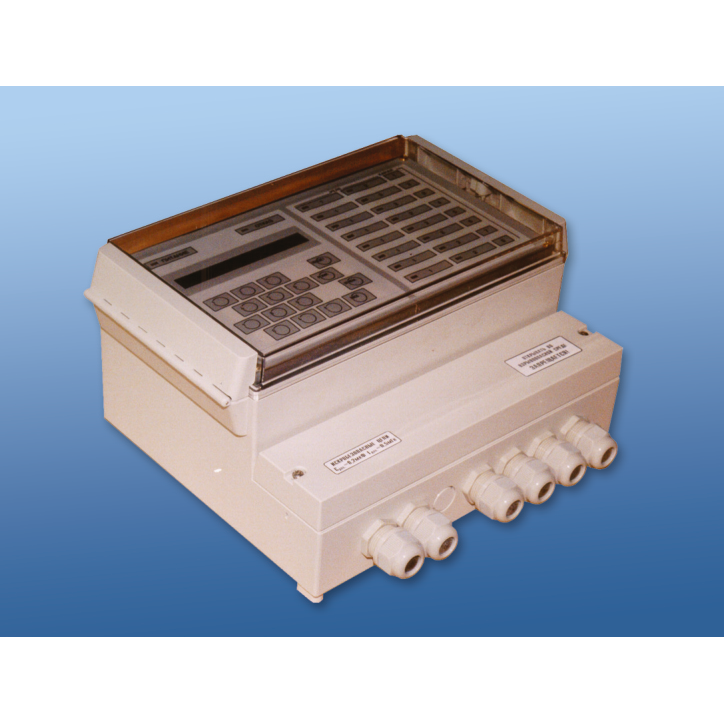

Блок обработки состоит из корпуса, крышки и электронного модуля, расположенного внутри корпуса. На нижней стороне корпуса расположены шесть кабельных вводов.
На передней панели расположены элементы управления и индикации:
а) восемнадцать светодиодов для сигнализации:
1) наличия питающего напряжения;
2) достижения установленных предельных положений уровня контролируемой среды;
3) отказов в работе.
б) цифровой индикатор для отображения показаний и параметров настройки прибора;
в) клавиатура для калибровки и настройки прибора.
Принцип действия электронного микропроцессорного уровнемера ИСУ-2000И (измерителя-сигнализатора уровня восьмиканального) основан на преобразовании программируемым микроконтроллером периода непрерывных частотных импульсных сигналов, поступающих от аналоговых датчиков уровня на соответствующие каналы измерения, в выходные сигналы, пропорциональные уровню или объему контролируемой среды.
Период входного частотного сигнала (от датчика уровня) линейно зависит от электрической емкости чувствительного элемента датчика уровня, которая, в свою очередь, определяется глубиной его погружения в контролируемую среду, т.е. положением уровня.
В зависимости от типа контролируемой среды и условий измерений могут применятся различные варианты исполнения датчиков уровня: конструкция, материал и длина ЧЭ, тип присоединительного элемента, наличие термовтулки
Взрывозащита
Вторичный преобразователь, входящий в комплект измерителей-сигнализаторов уровня ИСУ2000И, с входными искробезопасными электрическими цепями уровня “iа” имеет маркировку взрывозащиты [Exia]IIB Х по ГОСТ Р 51330.10-99 и предназначен для установки в соответствующих зонах, согласно таблице 7.3.11 ПУЭ.
Датчики, входящие в комплект измерителя-сигнализатора уровня, подключаются к искробезопасным входным цепям (клеммный блок ХТ2), имеют маркировку взрывозащиты 0ExiaIIBT3 Х, соответствуют требованиям ГОСТ Р51330.0-99, ГОСТ Р51330.10-99 и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 “Правил устройства электроустановок” (ПУЭ).
Метрологические характеристики уровнемера ИСУ-2000И
| Параметр (характеристика) уровнемера ИСУ-2000И | Значение параметра (характеристики) |
| Питание | 187 … 244 В, 50 Гц |
| Количество каналов измерения | до 8 |
| Погрешность измерения | ±1% |
| Потребляемая мощность, не более | 50 В•А |
| Порог срабатывания при сигнализации уровня, не более | |
| для электропроводных сред | 10 мм |
| для диэлектрических сред: | |
| при горизонтальной установке | поперечного размера ЧЭ |
| при вертикальной установке | 120 мм при L < 8 м или 1,5% от L при L > 8 м |
| Зона возврата (дифференциал) при сигнализации уровня, не более | |
| при горизонтальном монтаже | поперечного размера ЧЭ |
| при вертикальном монтаже | 80 мм при L < 8 м или 1% от L при L > 8 м |
| Параметры выходных сигналов | |
| непрерывный токовый | |
| количество | 8 (один на каждый канал измерения) |
| диапазон (программируемый) | 0 … 20 мА или 4 … 20 мА |
| цифровой | RS485 |
| дискретный (уставки) | |
| количество | 16 |
| 1. «открытый коллектор» | 8 |
| напряжение питания обмоток подключаемых реле |
до +36 В (от внешнего источника питания) +24 В (от внутреннего источника питания) |
| суммарный нагрузочный ток | до 0,5 А |
| релейный (уставки) | |
| 2. релейный сигнал («сухой» контакт) | 8 |
| коммутационная функция | переключающий контакт |
| электрическая нагрузка, не более; | |
| на переменном токе | 2,5 А, 250 В, 100 В•А |
| на постоянном токе | 2,5 А, 30 В, 70 Вт |
| Параметры цифрового индикатора | |
| тип | жидкокристаллический |
| число разрядов | 4 |
| Условия эксплуатации вторичного преобразователя | |
| температура окружающей среды Тос | +5 °С … +50 °С |
| относительная влажность | до 95% (при 40 °С) |
| вибрационные нагрузки | 5 … 80 Гц, 1 g |
| Условия эксплуатации датчиков уровня Е | |
| температура окружающей среды Тос | -30 °С … +50 °С |
| температура контролируемой (измеряемой) среды Тис | |
| обычное исполнение | -30 °С … +60 °С |
| исполнение с термовтулкой | -30 °С … +120 °С |
| исполнение датчика с разнесенными электронным модулем и ЧЭ | -30 °С … +180 °С |
| давление в объекте контроля | до 1,6 МПа |
| относительная влажность | до 95% (при 35 °С) |
| вибрационные нагрузки | 5 … 80 Гц, 1 g |
| Степень защищенности оболочки корпуса от проникновения пыли и влаги | IP54 |
| ПРИМЕЧАНИЕ: Возможно специсполнение датчиков уровня для более широкого диапазона температур, высоких давлений и изготовление присоединительного элемента по техническим требованиям заказчика. | |
Исполнения датчиков уровня Е уровнемера ИСУ-2000И
| Исполнение датчика уровня Е(С)ХХМХ (см. также структуру обозначения датчиков ниже по тексту) | Рабочая длина чувствительного элемента ЧЭ датчика (L), м | Параметры контролируемой среды | ||
| Физическое состояние | Электрические свойства | Давление, МПа | ||
| Е 11М, Е 11МИ, Е 12М, Е 12МИ, Е 13М, Е 13МИ |
2,0 … 2,5 | Ж, С | Д1 | до 1,6 |
| Е 15М, Е 15МИ | 1 … 2,5 | П | ||
| Е 21М, Е 21МИ, Е22М, Е 22МИ |
1,0 … 30,0 | Д1 | ||
| Е 25М, Е25МИ | П, Д1 | |||
| Е 31М, Е 31МИ, Е 32М, Е 32МИ |
2,5 … 30,0 | Д1 | — | |
| Е 35М, Е35МИ | Ж | П | ||
| Е 52М, Е 52МИ, Е 53М, Е 53МИ, E 55М, E 55 МИ |
1,0 … 3,0 | Д2 | до 1,6 | |
Условные обозначения: Ж — жидкость; С — сыпучая среда; П — электропроводная среда; Д1 — диэлектрик с относительной диэлектрической проницаемостью более или равно 2,2; Д2 — то же более или равно 1,6.
Примечания
1 По особому заказу могут поставляться датчики других исполнений, а также рассчитанные на другие параметры контролируемой среды.
2 Условные обозначения датчиков-сигнализаторов аналогичны обозначениям датчиков уровня с добавлением буквы “C”, например: Е 13МИ-1,5У – датчик уровня, ЕС 13МИ-1,5У – датчик-сигнализатор.
3 Параметры датчиков-сигнализаторов ЕС ХХМХ (ТУ 4214-003-12196008-02) аналогичны параметрам соответствующих датчиков Е ХХМХ, кроме датчиков ЕС 2ХМХ, рабочая длина ЧЭ датчиков (L) которых может быть от 1,0 м до 4,0 м.
Габаритные и монтажно-присоединительные размеры уровнемера ИСУ-2000И
Габаритные размеры-1 различных датчиков для ИСУ-2000И
Габаритные размеры-2 различных датчиков для ИСУ-2000И
Схема и размеры блока обработки ИСУ-2000И
Комплектация при поставке уровнемера ИСУ-2000И
В комплект поставки многоканального уровнемера ИСУ-2000И входят:
1. Преобразователь вторичный ИСУ2000И – 1 шт.
2. Датчики уровня Е – до 8 шт. (исполнения датчиков согласно заказу).
3. По заказу: модуль реле из комплекта ИСУ2000И или модуль реле МР-8 – 2 шт.
4. Руководство по эксплуатации ИСУ2000И – 1 экз.
5. Паспорт на преобразователь вторичный – 1 экз.
6. Паспорт на датчик – 1 экз.
7. Паспорт на модуль реле – 1 экз.
Форма записи обозначения при заказе уровнемера ИСУ-2000И (измерителя-сигнализатора уровня)
При выборе модели (исполнения) и оформлении заказа на уровнемер ИСУ-2000И следует руководствоваться потребностями производства, приведенными выше техническими характеристиками и таблицей исполнений датчиков уровня, и указать в соответствии с этим наименование и состав измерителя-сигнализатора уровня, полное обозначение и количество датчиков и модулей реле.
Например:
1. Вторичный преобразователь ИСУ2000И – 1 шт.
2. Датчики уровня – 8 шт.(обозначение каждого из датчиков уровня согласно форме, приведенной ниже).
Общая форма заказа уровнемера ИСУ-2000И
Примечание – В случае возникновения затруднений при самостоятельном выборе модели и исполнения уровнемеров (ИСУ2000И и других) рекомендуется прилагать к заказу заполненный опросный лист на уровнемеры (измерители-сигнализаторы уровня). Скачать опросный лист можно по ссылке oprosnyj-list-puma-su-isu.
Исполнения датчиков уровня и коды (шифры) исполнений в структуре условного обозначения
Структура полного обозначения датчика следующая:
| E(С) | Х | Х | М | И | Т | ХХ.ХХ | Х | Х |
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
где:
0 – базовое обозначение датчика (E – частотный датчик для непрерывного измерения уровня, ЕС – дискретный датчик для сигнализации предельных значений уровня);
1 – конструкция чувствительного элемента;
2 – материал и покрытие чувствительного элемента; 3 – признак совместимости с блоком обработки;
4 – указывается только в обозначении датчика взрывозащищенного исполнения;
5 – конструктивное исполнение в зависимости от температуры контролируемой среды;
6 – рабочая длина чувствительного элемента в метрах;
7 – исполнение присоединительного элемента; 8 – материал или покрытие штуцера.
1.По конструкции чувствительного элемента (ЧЭ), датчик изготавливается следующих исполнений (цифра на первой позиции обозначения датчика):
1 – стержневой;
2 – гибкий;
3 – тросовый;
5 – трубчатый.
2.По степени защищённости датчика от агрессивности контролируемой среды (в пределах стойкости указанных ниже материалов ЧЭ) датчик изготавливается следующих исполнений (цифра на второй позиции обозначения датчика):
1 – углеродистая сталь без защитного покрытия; 2 – то же с покрытием цинком;
3 – нержавеющая сталь 12Х18Н10Т;
5 – углеродистая сталь, защищённая фторопластом.
Тип, размеры и рекомендуемая область применения датчиков приведены в таблице выше по тексту.
3.Буква “М” на третьей позиции обозначения датчика указывает на то, что он предназначен для совместной работы в составе измерителя-сигнализатора уровня ИСУ 2000И.
4.Взрывозащищенное исполнение датчика обозначается буквой “И” на четвертой позиции обозначения (буква отсутствует в обозначении датчика общепромышленного исполнения).
5.В зависимости от температуры контролируемой среды датчик изготавливается следующих исполнений (пятая позиция обозначения):
буква отсутствует – до 60С;
Т – от 60С до 120С;
B — от 120С до 1800.
6.Рабочая длина (рисунки 1-6) измеряется в метрах и указывается на шестой позиции обозначения.
7.По виду крепления датчик изготавливается следующих исполнений (седьмая позиция обозначения):
А – облегчённое (М20х1,5 – 6g);
С – среднее (М27х1,5 – 6g);
У – усиленное (G11/2-A).
8.В зависимости от материала или покрытия штуцера, датчик изготавливается следующих исполнений (буква на восьмой позиции обозначения):
О – сталь с цинковым покрытием;
Н – сталь нержавеющая без покрытия.
Пример обозначения при заказе измерителя-сигнализатора ИСУ2000И и его расшифровка
Пример обозначения:
Многоканальный измеритель-сигнализатор уровня ИСУ 2000И ТУ 4214-007-12196008-02 в составе:
блок обработки (вторичный преобразователь) 1 шт.
датчик Е 13МИ-1,5УН ТУ 4214-009-12196008-02 4 шт.
датчик ЕС 15МИ-0,5УН ТУ 4218-003-12196008-02 4 шт.
модуль реле ТУ 4214-007-12196008-02 2 шт.
Расшифровка обозначения:
Измеритель-сигнализатор ИСУ2000И, укомплектованный блоком обработки, четырьмя датчиками уровня со стержневым ЧЭ из нержавеющей стали длиной 1,5 м, элемент крепления усиленный из нержавеющей стали и четырьмя датчиками-сигнализаторами со стержневым ЧЭ из углеродистой стали, покрытым фторопластом, длиной 0,5 м, элемент крепления — усиленный из нержавеющей стали, температура контролируемой среды – до 60С и двумя модулями реле.
Возможные ошибки при оформлении заказа на групповой измеритель-сигнализатор уровня ИСУ2000И
Ввиду многообразия модификаций и исполнений, относительной сложности записи обозначения при оформлении заказа на уровнемеры — групповые измерители-сигнализаторы уровня ИСУ2000И рекомендуем быть внимательными, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: преобразователь, датчик-реле, регистратор, индикатор, детектор, измеритель-сигнализатор и т.п.
— неправильные обозначения модели и орфографические ошибки: ИСУ-2000, ИСУ2000, -2000-И, -2000МИ, и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: level gauge ISU-2000I, level meter ISU2000I, level alarm, level sensor relay, level converter, urovnemer isu-2000i izmeritel-signalizator, BCE-2000B, BCE-2000B, BCE2000B (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на емкостной преобразователь уровня ИСУ-2000, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (тип ЧЭ и материал его покрытия, исполнение штуцера, температуру измеряемой среды и т.п.) и параметры измеряемой/окружающей среды в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на емкостной уровнемер ИСУ-2000И:
см. Карта заказа уровнемера ИСУ-2000И (скачать опросный лист).
см. Технические характеристики ИСУ-2000И уровнемер (Тех.описание).
см. Руководство по эксплуатации ИСУ-2000И измеритель-сигнализатор уровня.
см. Методика поверки ИСУ-2000И измеритель-сигнализатор уровня.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
