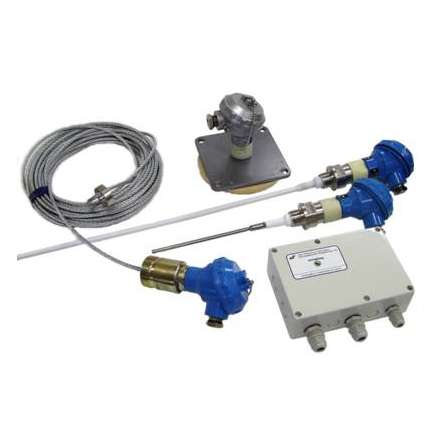

Двухточечные датчики-реле уровня РОС-102, РОС-102И (Искробезопасный) — электронные сигнализаторы уровня – ЭСУ емкостного типа, предназначенные для контроля двух независимых предельных уровней (положений, точек, меток-2М) электропроводных и неэлектропроводных жидкостей, твёрдых сыпучих и кускообразных сред, зерна и продуктов его размола, а также раздела сред: вода — светлые нефтепродукты, сжиженные углеводородные газы — вода и других жидкостей с резко отличающимися диэлектрическими проницаемостями в стационарных и корабельных (судовых) условиях.
Электронные Сигнализаторы Уровня ЭСУ-2М-РОС-102 предназначены для контроля (сигнализации) предельных положений уровня жидких и твердых (сыпучих) сред в одной или в двух точках, а также контроля раздела сред вода — светлые нефтепродукты, сжиженные углеводородные газы — вода и других жидкостей с резко отличающимися диэлектрическими проницаемостями в различных резервуарах, а сигнализаторы РОС-102А — для контроля и управления технологическими процессами на объектах атомной энергетики (ОАЭ).
Электронные Сигнализаторы Уровня — ЭСМ-2м-РОС-102 обеспечивают световую индикацию достижения заданных уровней (по светодиоду на каждой точке).
Стоимость датчика-реле уровня РОС-102 зависит от конструктивного исполнения и размера погружаемой части чувствительного элемента (см. таблицу ниже), от цен на доп. оборудование, общего объема заказа, формы оплаты и других ценообразующих факторов (см. ниже по тексту форму заказа датчиков-реле уровня РОС-102).
Оптовая цена датчика-реле уровня РОС-102(И) — от 10890 рублей.
Цена на реле уровня РОС-102 указана без учета НДС=20%, акций, скидок и спецпредложений, конкретные условия и цены, как заказать (купить), а также наличие на складе сигнализаторов уровня РОС102 (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты. При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Конструктивные исполнения и параметры контролируемой среды датчиков-реле уровня РОС-102, РОС-102И
| Условное обозначение исполнения датчика-реле уровня (сигнализатора ЭСУ) | Конструктивное исполнение чувствительного элемента (ЧЭ) |
Длина погружаемой части чувствительного элемента L, м | Параметры контролируемой среды ЭСУ | |||||
| Физическое состояние, электрические свойства | Температура, °С | Рабочее избыточное давление, Рраб, МПа | Относительная диэлектрическая проницаемость | Динамическая вязкость, Па*с, не более | Размеры гранулы (куска) мм, не более | |||
| РОС-102-111 | Стержневой неизолированный | 0,1; 0,25; 0,6; 1,0; 1,6; 2,0 | Жидкая, сыпучая, неэлектропроводная | -100…+250 | 2,5 | 2…10 | 1,0 (для жидких сред) | 5 |
| РОС-102-111И | Жидкая, сыпучая, неэлектропроводная | -40…+100 | ||||||
| РОС-102-113 | Пластинчатый | 0,25; 0,6; 1,0; 1,6; 2,0 | Жидкая, сыпучая, неэлектропроводная | -100…+250 | 2,5 | 1,6…10 | 1,0 (для жидких сред) | — |
| РОС-102-113И | -40…+100 | |||||||
| РОС-102-115И | Стержневой неизолированный | 0,42 | Зерно, продукты его размола | -20…+100 | — | 2…10 | — | — |
| РОС-102-121 | Стержневой изолированный | 0,1; 0,25; 0,6; 1,0; 1,6; 2,0 | Жидкая, сыпучая, электропроводная | -100…+250 | 2,5 | — | 1,0 (для жидких сред) | 5 |
| РОС-102-121И | -40…+100 | |||||||
| РОС-102-161И | Цилиндрический неизолированный | 0,1; 0,25; 0,6; 1,0 | Жидкая, неэлектропроводная в т. ч. сжиженные газы | -100…+100 | 0,6…6,4 | 1,4…4,0 | 1,0 (для жидких сред) | — |
| РОС-102-162И | Цилиндрический изолированный | 0,1; 0,25 | Разделы сред: светлые нефтепродукты- вода | 0…+80 | 0,6 | — | 1,0 | — |
| РОС-102-171 | Плоский | — | Кусковая порошкообразная, сыпучая, электропроводная,не электропроводная |
-30…+100 | — | 2,0…4,0 | — | 0,5 |
| РОС-102-181И | Цилиндрический (трубчатый) неизолированный |
0,1; 0,25; 0,6; 0,8 | Жидкая, неэлектропроводная в т.ч. сжиженные газы | -80…+100 | 2,5 | 1,6…10 | 1,0…3,0 | — |
| РОС-102-191 | Тросовый неизолированный | 1,0; 1,6; от 2 до 22 м с интервалом 0,5 м | Жидкая, сыпучая, неэлектропроводная | -40…+100 | — | 1,6…10 | 1,0 (для жидких сред) | 5 |
| РОС-102-193 | Тросовый изолированный | 1,0; 1,6; 2,0 | Жидкая, сыпучая, электропроводная | -40…+100 | — | — | То же | — |
Технические характеристики датчиков-реле уровня РОС-102,-102И
Конструкция и принцип действия датчиков-реле уровня РОС-102
Сигнализаторы (датчики-реле) уровня РОС-102, РОС-102И состоят из одного или двух (в зависимости от заказа) преобразователей первичных емкостного типа (ПП) и передающего преобразователя на одну или две точки контроля ППР-1, ППР-2, при этом двухточечные сигнализаторы РОС-102 могут включать в комплект преобразователи первичные на среды с различными электрическими свойствами.
Преобразователь первичный ПП состоит из чувствительного элемента, корпуса с крышкой, электронного модуля, прокладки.
Преобразователь передающий ППР состоит из корпуса, крышки, платы, на которой собран электронный модуль вторичного преобразователя передающего, модуля преобразования тока в напряжение или модуля гальванической развязки МГР и имеет наружный винт заземления.
Длина погружаемой части стержневого неизолированного чувствительного элемента более 0,25 м может обеспечиваться потребителем путем установки стержня, наращиваемого на требуемую длину.
Детали преобразователей первичных сигнализаторов контроля зерна и продуктов его размола, соприкасающиеся с контролируемой средой, изготовляются из материалов, не выделяющих вредных продуктов в концентрациях, опасных для организма человека.
Принцип действия сигнализатора РОС102 основан на высокочастотном преобразовании изменения электрической емкости чувствительного элемента, вызванного изменением уровня контролируемой среды, в электрический релейный сигнал.
Эксплуатационные характеристики датчика-реле уровня РОС-102
| Наименования параметра | Значение параметра |
| Температура окружающего воздуха для преобразователей первичных, Тос | -50…+60°С |
| Температура окружающего воздуха для преобразователей передающих | -30…+50°С |
| Относительная влажность воздуха при температуре 35°С | 95+3 % без конденсации влаги |
| Атмосферное давление | 84-106,7 кПа (630-800 мм рт.ст.) |
| Степень пылевлагозащиты | IP54 |
| Устойчивость к механическим воздействиям | виброустойчивое и вибропрочное исполнение, группа N3 по ГОСТ Р 52931 |
| Климатическое исполнение | УХЛ 2 по ГОСТ 15150 |
Преобразователи первичные сигнализаторов имеют маркировку взрывозащиты «0ExiaIICT6 в комплекте РОС-102И», соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Преобразователи передающие сигнализаторов имеют маркировку взрывозащиты «[Exia]IIC в комплекте РОС-102И», искробезопасные выходные цепи уровня «ia» по ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон.
Сигнализаторы РОС-102А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности: 3Н, 3НУ, 4Н — по ПНАЭ Г-01-011-97; категория сейсмостойкости IIб по НП-031-01. По способу защиты человека от поражения электрическим током сигнализаторы относятся к классу 01 по ГОСТ 12.2.007.0.
Основные электротехнические параметры датчиков-реле уровня РОС-102
| Наименования параметра | Значение параметра |
| Напряжение питания | 220 +22/-33 В |
| Частота | 50±1 Гц |
| Мощность, потребляемая одноканальным сигнализатором | 5 В·А |
| Мощность, потребляемая двухканальным сигнализатором | 8 В·А |
| Электрическая нагрузка на контакты реле | до 5 А переменного тока 50 Гц при 220 В, до 5 А постоянного тока до 24 В. |
| Длина линии связи между преобразователями первичным и передающим | до 1000 м |
| Масса преобразователя первичного в зависимости от исполнения | от 0,7 до 9,0 кг |
| Масса преобразователя передающего | 1,0 кг |
Габаритные и монтажно-присоединительные размеры датчиков-реле РОС-102(И)
Комплект поставки датчика-реле уровня РОС-102, РОС-102И
В комплект поставки датчика-реле уровня РОС-102, РОС-102И входят:
— преобразователь первичный — 2 шт.
— преобразователь передающий — 1 шт.
— элемент чувствительный — 1 шт.
— паспорт — 1 экз.
— техническое описание — 1 экз.
Комплект ЗИП и КМЧ не поставляется.
Форма записи условного обозначения при заказе датчика-реле уровня РОС-102, РОС-102И
Для того, чтобы заказать (купить) датчик-реле уровня РОС-102, РОС-102И, нужно придерживаться следующей структуры (формы) обозначения прибора при заказе:
| РОС 102 | — 121 | — И | — УХЛ | — 0,13:0,42 |
| 1 | 2 | 3 | 4 |
где:
1 — условное обозначение преобразователя первичного (см. таблицу конструктивных исполнений выше по тексту);
2 — искробезопасное исполнение И (если необходимо);
3 — климатическое исполнение;
4 — длины погружаемых частей чувствительных элементов, м.
ВНИМАНИЕ: При заказе датчиков-реле РОС102-117 необходимо указать толщину стенки ёмкости, включая толщину изоляции.
Пример полной формы (ПФО) обозначения при заказе двухточесного сигнализатора уровня:
Электронный Сигнализатор Уровня ЭСУ-2м-РОС-102/121-УХЛ-0,13/0,42 — датчик-реле уровня двухточечный (2м) емкостной (ВПР(220В) + два стержневых изолир. ПП-121(до +250С, 2,5МПа, шт. М25х1,5), без искрозащиты, климатика УХЛ, световая сигнализация, релейный выход)
— оптовая цена 10890 руб. без НДС (спецпредложение при продаже изделий со склада).
Длина погружаемой части стержневого неизолированного чувствительного элемента более 0,25м может обеспечиваться потребителем путем установки стержня, наращиваемого на требуемую длину
Возможные ошибки при оформлении заказа на емкостные сигнализаторы уровня РОС102, РОС102И (уровнемеры)
Ввиду относительного многообразия моделей и модификаций емкостных сигнализаторов уровня РОС102, РОС102И, определенной сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: вместо микропроцессорный датчик-индикатор уровня, заявлялось: электронный емкостной уровнемер, преобразователь-индикатор уровня, регистратор (вместо регулятор), измеритель-сигнализатор, сенсор, детектор, преобразователь, измеритель, рэле положения и т.п.
— неправильные обозначения модели: РОС102И, Р0С-102, РОС-1О2; РИС102-М1, РОС-102М, РОS-102, РС-102 и т.п.
— устаревшие аналоги и замены: электронный сигнализатор уровня ЭСУ-1М(ВПР+один емкостной датчик ПП), ЭСУ-2М(ВПР+два емкостных датчики ПП).
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: sensor-level relay, level regulator-level indicator RОS-102, datchik-rele RОS102-M, signalizator ROS-102I, hbc-102 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на уровнемер РОС102, РОС102-И не путайте обозначения, а если не знаете, то напишите основные технические характеристики (исполнение (обычное-общепромышленное или взрывозащищенное(искробезопасное), климатическ
