Датчики уровня емкостные ДУЕ-1 предназначены для измерения, сигнализации уровня электропроводных и неэлектропроводных однородных жидкостей, сохраняющих свои агрегатные состояния в интервале рабочих температур и давлений, в том числе агрессивных и взрывоопасных. Находят применение в системах контроля, регулирования и управления производственными процессами в химической, нефтеперерабатывающей, газотранспортной, электротехнической, нефтяной и других отраслях промышленности.

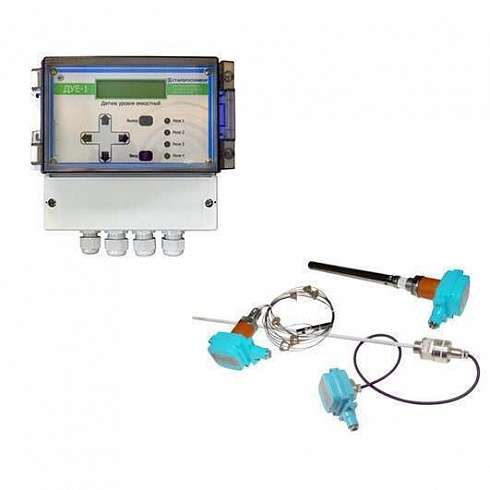

В состав датчиков ДУЕ-1 входят первичный преобразователь (в дальнейшем — ПП-1), преобразователь измерительный (в дальнейшем — ПИ-1) и барьер искробезопасности (в дальнейшем — барьер), соединенные между собой кабелем длиной до 1000 метров. Тип первичного преобразователя (ПП) выбирается в зависимости от свойств измеряемой среды.
Приборы ДУЕ-1 выпускаются в следующих исполнениях:
ДУЕ-1 — обыкновенное;
ДУЕ-1В — взрывозащищенное.
Функционал датчика уровня емкостного ДУЕ-1
— Непрерывное измерение уровня.
— Индикация текущего уровня на жидкокристаллическом индикаторе.
— Контроль уровня по 4 точкам с помощью свободно программируемых реле:
задание значения уровня срабатывания;
задание режима работы: срабатывание на повышение или понижение уровня относительно заданного значения;
каждое реле можно настроить на определенную зону возврата в исходное состояние (эффект гистерезиса).
— Передача аналогового унифицированного сигнала 4-20 мА пропорционально измеряемому уровню.
— Световая индикация релейных сигналов.
— Передача информации по каналу RS-485.
— Архивирование информации с функцией управления периодом архивации (от 1 минуты до 1 суток).
— Построение систем мониторинга за работой нескольких приборов (до 60шт.) в том числе совместно с уровнемерами ЭХО-5Н.
Достоинства уровнемера ДУЕ-1-0
— Программирование диапазона измерения непосредственно с клавиатуры.
— Программирование скорости реагирования уровнемера на изменение уровня: позволяет увеличивать скорость измерения при несколько худшей точности или наоборот, получить более стабильное и точное значение измерения (до 2 мм) при более медленной реакции на изменение уровня.
— Применяется для контроля уровня во взрывоопасных зонах (модификация ДУЕ-1В-0, вид взрывозащиты «Искробезопасная электрическая цепь 0ExiaIICT5»).
— Работоспособность при наличии избыточного давления в объекте контроля до 10 МПа, температуры среды до 250°С.
— Оптимальное соотношение цены – качества – функционала для выполнения различных задач.
Области применения уровнемеров ДУЕ-1
(в зависимости от вида и параметров среды, объекта контроля)
| Отрасль / Объект контроля | Наименование / вид и параметры среды | Модификация уровнемера |
| Водопроводно-коммунальное хозяйство: | ||
| Ёмкости хранения реагентов, щелочей, кислот | Реагенты, щёлочи, кислоты под избыточным давлением до 25МПа | ДУЕ-1В-1-111-ПОФ-1,6 Ру2,5МПа |
| ДУЕ-1В-1ИС-111-ПОФ-1,6 Ру2,5МПа | ||
| Котельные, Теплоэлектроцентрали: | ||
| Ёмкости хранения нефтепродуктов: рабочего или резервного топлива; Маслобаки турбин ТЭЦ | Масла, дизельное топливо, печное топливо, керосин, бензин | ДУЕ-1В-1-111-КНД-0,4 Ру2,5МПа |
| ДУЕ-1В-1ИС-111-КНД-0,4 Ру2,5МПа | ||
| Барабаны паровых котлов | Горячая вода с температурой до 100°С | ДУЕ-1-1-111-ПСФ-0,4 Ру2,5МПа |
| Расширительные ёмкости | ДУЕ-1-1-113-СФ-0,4 Ру2,5МПа | |
| Баки запаса питательной воды в деаэраторах | ||
| Баки накопления конденсата в деаэраторах | ||
| Химическое производство: | ||
| Ёмкости, реакторы | Серная кислота с концентр. >90%; Щелочи; растворы солей |
ДУЕ-1-1-113-СФ-0,4 Ру2,5МПа |
| ДУЕ-1В-1ИС-113-СФ-0,4 Ру2,5МПа | ||
| ДУЕ-1В-1-111-ПОФ-1,6 Ру2,5МПа | ||
| ДУЕ-1В-1ИС-111-ПОФ-1,6 Ру2,5МПа | ||
| Отрасль / Объект контроля | Наименование / вид и параметры среды | Модификация уровнемера |
| Транспортировка и хранение газа | ||
| Ёмкости хранения одоранта | Одорант газа (этилмеркаптан) | ДУЕ-1В-1-211-КНД-0,4 Ру10МПа |
| ДУЕ-1В-1ИС-211-КНД-0,4 | ||
| Ёмкости хранения газового конденсата | Газовый конденсат | ДУЕ-1В-1-211-ПСФ-0,4 Ру10МПа |
| ДУЕ-1В-1ИС-211-ПСФ-0,4 Ру10МПа | ||
Взрывобезопасность по ГОСТ Р 51330.0-99
— преобразователи первичные ПП-В — 0[Ехiа]IIC;
— барьер искробезопасности имеет уровень «особовзрывобезопасный» Ехiа/ Ехib;
— преобразователи измерительные ПИ-1 — предназначены для установки вне взрывоопасных зон;
— класс защиты по ГОСТ 14254-96;
— преобразователи первичные ПП — IР54; IР65;
— преобразователи измерительные ПИ — IP54;
— барьер искробезопасности – IP30.
Напряжение питания:
(220+22–33) В, частота (50±1) Гц.
Потребляемая мощность:
Не более 18 В·А, для ДУЕ-1В – не более 1 В·А.
Параметры первичных преобразователей ПП-1
| Модификация первичного преобразователя | Температура измеряемой среды, °С | Температура окружающего воздуха, °С | Избыточное давление, МПа | Верхние пределы измерения, м |
| ПП-О-111-КНД | -60…+100 | -40…+60 | от 0 до 2,5 | 0,4 0,6 1,0 1,6 2,5 4,0 |
| ПП-О-111-КНД-К | ||||
| ПП-О-112-КНД | +5…+250 | -40…+60 | ||
| ПП-О-112-КНД-К | ||||
| ПП-О-122-КНД | +5…+250 | -40…+60 | ||
| ПП-О-122-КНД-К | ||||
| ПП-О-211-КНД | -60…+100 | -40…+60 | от 2,5 до 10,0 | |
| ПП-О-211-КНД-К | ||||
| ПП-О-212-КНД | +5…+250 | -40…+60 | ||
| ПП-О-212-КНД-К | ||||
| ПП-О-111-ТНТ | -60…+100 | -40…+60 | от 0 до 2,5 | 2,5 4,0 6,0 10,0 16,0 20,0 25,0 |
| ПП-О-111-ТНТ-К | ||||
| ПП-О-112-ТНТ | +5…+250 | -40…+60 | ||
| ПП-О-112-ТНТ-К | ||||
| ПП-О-122-ТНТ | +5…+250 | -40…+60 | ||
| ПП-О-122-ТНТ-К | ||||
| ПП-О-211-ТНТ | -60…+100 | -40…+60 | от 2,5 до 10,0 | 2,5 4,0 6,0 10,0 16,0 20,0 25,0 |
| ПП-О-212-ТНТ | +5…+250 | -40…+60 | ||
| ПП-О-212-ТНТ-К | ||||
| ПП-О-113-СФ | -60…+100 | -40…+60 | от 0 до 2,5 | 0,4 0,6 1,0 1,6 |
| ПП-О-111-ПСФ | -60…+100 | -40…+60 | от 0 до 2,5 | 0,4 0,6 1,0 1,6 2,5 |
| ПП-О-112-ПСФ | 5-250 | -40…+60 | ||
| ПП-О-122-ПСФ | -40…+60 | |||
| ПП-О-211-ПСФ | -60…+100 | -40…+60 | от 2,5 до 10,0 | |
| ПП-О-212-ПСФ | 5-250 | -40…+60 | ||
| -40…+60 | ||||
| ПП-О-111-ПТФ ПП-О-111-ПОФ |
-60…+100 | -40…+60 | от 0 до 2,5 | 1,6 2,5 4,0 6,0 10,0 16,0 20,0 25,0 |
| ПП-О-112-ПТФ ПП-О-112-ПОФ |
+5…+250 | -40…+60 | ||
| ПП-О-122-ПТФ ПП-О-122-ПОФ |
+5…+250 | -40…+60 | ||
| ПП-О-211-ПТФ ПП-О-211-ПОФ |
-60…+100 | -40…+60 | от 2,5 до 10,0 | |
| ПП-О-212-ПТФ ПП-О-212-ПОФ |
+5…+250 | -40…+60 |
Нижний и верхний неизмеряемые уровни ДУЕ 1
| Тип ПП | Нижний неизмеряемый уровень, мм | Верхний неизмеряемый уровень, мм | |
| штуцерное исполнение | фланцевое исполнение | ||
| ПОФ | 20 | 90 | 90 |
| ПСФ | 80 | 90 | 110 |
| ПТФ | 80 | 90 | 110 |
| СФ | 15 | 50 | — |
| КНД | 40 | 140 | 105 |
| ТНТ | 120 | 115 | 110 |
Масса первичных преобразователей
| Модификации | Масса кг, не более | |
| со штуцером | с фланцем | |
| ПОФ | 4,0 | 7,0 |
| ПСФ | 5,0 | 8,5 |
| ПТФ | 6,0 | 9,5 |
| ТНТ | 7,0 | 10,5 |
| КНД | 11,0 | 14,0 |
| СФ | 7,0 | — |
Масса преобразователя измерительного ПИ не более — 6,0 кг.
Приведенная погрешность датчика
| Верхний предел измерения, м | Предел погрешности, % | ||
| ±1,0 | ±1,5 | ±2,5 | |
| 0,2 | + | + | |
| 0,4 | + | + | |
| 0,6 | + | + | |
| 1,0 | + | + | + |
| 1,6 | + | + | + |
| 2,5 | + | + | + |
| 4,0 | + | + | + |
| 6,0 | + | + | + |
| 10,0 | + | + | + |
| 16,0 | + | + | + |
| 20,0 | + | + | + |
| 25,0 | + | + | + |
Примечания
Датчики ДУЕ-1 изготавливаются:
— с пределом d, равным ±1,0% модификации ТНТ для диапазона измерения 4,0 м и более;
— для измерения уровня криогенных жидкостей только с пределом d, равным ±1,5%, ±2,5%;
— для измерения водных растворов суперпластификатора с пределом d, равным ±1,5%, ±2,5% только модификации ПСФ, ПТФ.
Возможные ошибки при оформлении заказа на датчик уровня ёмкостной ДУЕ-1
Ввиду сложности обозначения, наличия разных видов модификаций, рекомендуем быть внимательными при оформлении заказа на уровнемер ДУЕ-1, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: акустический датчик-преобразователь или датчик-реле (сигнализатор) уровня, акустический измеритель-регулятор уровня и т.п.
— неправильные обозначения модели и орфографические ошибки: ДУ-1, ДУЕ-1, ДУЕ-I и т.п.
— ошибки написания, связанные с переводом, транслитераций или раскладкой клавиатуры, например: Ultrasonic level transmitter, ultrazvukovoj urovnemer, ВГУ-1, DUE-1, DUE1, DEU-1 (в En-раскладке) LET-1, LET1 и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на акустический датчик уровня, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики прибора (диапазон измерения, наличие и вид дополнительных модулей выхода, длину соединительного кабеля) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
