Новый микропроцессорный емкостной датчик-индикатор уровня РИС-101СКБ-005…096И предназначается для осуществления контроля уровня твёрдых (сыпучих) и жидких сред в автоматизированных системах контроля, управления и регулирования технологическими процессами (АСУ ТП), включая и взрывоопасное производство. Кроме того, датчик-индикатор уровня РИС-101СКБ в исполнении «А» предназначается для его непосредственной эксплуатации на объектах атомной энергетики (ОАЭ).
Первичные и передающие преобразователи индикаторов взрывозащищенного исполнения имеют взрывозащиту Exia (искробезопасная электрическая цепь).
Новый датчик-индикатор уровня РИС-101-СКБ обеспечивает:
— преобразование контролируемого уровня среды в стандартные токовые сигналы;
— звуковую, визуальную и релейную сигнализацию (типа «сухой контакт») четырёх предельных контролируемых уровней, назначенных пользователем прибора;
— цифровую визуальную индикацию уровня контролируемой среды в метрах или процентах;
— непосредственную передачу информации о контролируемых параметрах с использованием последовательного интерфейса RS-485 ModBus RTU.
Датчик-индикатор уровня РИС-101СКБ-005…096И выпускается взамен устаревших моделей РИС-101М1 и РИС-121 (для применения в новых проектах уже не рекомендуются).
Новый прибор РИС-101СКБ изготовлен с применением новейшей элементной базы, имеющей улучшенные метрологические и потребительские характеристики.
Датчик-индикатор уровня РИС-101СКБ может укомплектовываться выносным индикатором тока СКБ-42.
Стоимость датчика-индикатора уровня РИС-101СКБ зависит от модификации первичного преобразователя (005…096) дополнительных опций, а также от общего объема заказа, условий оплаты и других ценообразующих факторов (см. ниже по тексту форму заказа РИС-101СКБ).
Цена датчика-индикатора уровня РИС-101СКБ-005…095 высылается по запросу.
Конкретные условия и цены, как заказать (купить), а также наличие на складе датчиков-индикаторов уровня РИС-101СКБ-005…096 (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Технические характеристики датчиков-индикаторов уровня РИС-101СКБ-005…096И
Условия эксплуатации
Датчики-индикаторы уровня РИС-101СКБ-005…096И устойчивы к воздействию климатических факторов внешней среды:
температура окружающего воздуха, Тос:
— для первичного преобразователя -50…+60С,
— для передающего преобразователя -30…+60С;
относительная влажность воздуха при температуре 350С, % — 95±3 (без конденсации влаги);
атмосферное давление, кПа (мм рт.ст.) 84-106,7 (630-800).
По стойкости к механическим воздействиям индикаторы относятся к виброустойчивому и вибропрочному исполнению группы N3 по ГОСТ Р 52931:
диапазон частот вибрации, Гц 5-80 ускорение, м/с2 9,8.
Степень защиты от воздействия пыли и воды индикаторов IP54 по ГОСТ 14254.
Первичные преобразователи индикаторов взрывозащищенного исполнения имеют маркировку взрывозащиты «0ExiaIICT6 в комплекте РИС 101М1И», соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и могут размещаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 действующих ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах помещений и наружных установок.
Передающие преобразователи индикаторов взрывозащищенного исполнения имеют маркировку взрывозащиты «[Exia]IIC в комплекте РИС 101М1И», искробезопасные выходные цепи уровня «ia» по ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон.
Показывающий прибор индикаторов взрывозащищенного исполенения предназначен для установки вне взрывоопасных зон.
По способу защиты человека от поражения электрическим током индикаторы относятся к классу 01 по ГОСТ 12.2.007.0.
Детали ПП, соприкасающиеся с контролируемой средой, изготавливаются из материалов, которые по устойчивости к воздействию контролируемой среды равнозначны или не хуже стали 12Х18Н10Т ГОСТ 5632, фторопласта 4 ГОСТ 10007, премикса ПСК-5 ТУ 6-11-544.
Индикаторы исполнения А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности 3Н, 3НУ, 4Н, по ПНАЭГ-01-011-97
Индикаторы атомного исполнения А относятся по сейсмостойкости к категории IIб по НП-031-01.
Варианты конструктивного исполнения датчиков-индикаторов уровня РИС-101СКБ

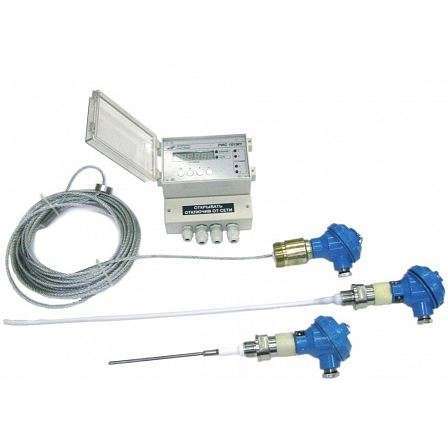

Датчики-индикаторы уровня РИС-101СКБ состоят из первичного преобразователя (ПП) с чувствительным элементом, передающего преобразователя (ППР) и дополнительного показывающего прибора (амперметра М42301.34 с током полного отклонения 5 мА и шкалой 0-100%), поставляемого по требованию заказчика.
Первичный преобразователь ПП состоит из:
— литого корпуса;
— блока электронного (БЭ);
— чувствительного элемента.
Корпус ПП имеет съемную крышку и кабельный сальниковый ввод для подвода кабеля связи с ППР.
Принцип действия ПП основан на преобразовании изменения электрической емкости чувствительного элемента, вызванного изменением уровня контролируемой среды, в частоту выходного сигнала.
Передающий преобразователь ППР состоит из следующих частей:
— настенного пластикового корпуса;
— модуля вторичного преобразователя (далее — МВП);
— модуля индикации (далее — МИ).
Условное обозначение первичного преобразователя ПП, конструктивное исполнение чувствительного элемента ЧЭ, длина погружаемой части ЧЭ, параметры контролируемой среды приведены в следующей таблице.
| Условное обозначение первичного преобразователя | Конструктивное исполнение чувствительного элемента | Длина погружаемой части чувствительного элемента, L , м | Параметры контролируемой среды | |||||
| Физическое состояние, электрические свойства | Температура, С |
Рабочее избыточное давление, Рраб, МПа | Относительная диэлектрическая проницаемость | Динамическая вязкость, Пас, не более | Размер гранулы (куска), мм, не более | |||
| ПП-005 | Стержневой неизолированный | 0,85; 1,0; 1,6; 2,0; 2,5 | Жидкая, неэлектропроводная | +250 | 2,5 | 2…10 | 1,0 | — |
| ПП-005И | +100 | |||||||
| ПП-012 | Пластинчатый | 1,084; 1,684; 2,584 | Жидкая, сыпучая, неэлектропроводная | +250 | 2,5 | 2…10 | 1,0 | 5 |
| ПП-012И | +100 | |||||||
| ПП-016 | Стержневой неизолированный | 0,567; 0,667; 0,867; 0,967 | Сыпучая, неэлектропроводная | +100 | 2,5 | 2…10 | — | 5 |
| ПП-016И | ||||||||
| ПП-025 | Стержневой изолированный | 0,85; 1,0; 1,6; 2,0; 2,5 | Жидкая, электропроводная | +250 | 2,5 | — | 1,0 | — |
| ПП-025И | +100 | |||||||
| ПП-064 | Цилиндрический неизолированный | 0,57; 0,67; 0,87; 0,97; 1,97; 3,27 | Жидкая, неэлектропроводная | +250 | 2,5 | 2…10 | 1,5 | — |
| ПП-064И | +100 | |||||||
| ПП-066 | Цилиндрический изолированный | 0,575; 0,675; 0,875; 0,975 | Жидкая, электропроводная | +250 | 2,5 | — | 1,5 | — |
| ПП-066И | +100 | |||||||
| ПП-082 | Трубчатый неизолированный | 0,5; 0,6; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0 | Жидкая, неэлектропроводная, в т.ч. сжиженные газы | +250 | 4,0 | 1,6…2,2 | 1,0 | — |
| ПП-082И | +100 | |||||||
| ПП-083 | Цилиндрический изолированный | 0,1; 0,25; 0.6; 1,0 | Жидкая, электропроводная | +250 | 2,5 | — | 1,0 | — |
| ПП-083И | +100 | |||||||
| ПП-084 | Цилиндрический неизолированный | 0,1; 0,25; 0.5; 0,6; 0,8; 1,0 | Жидкая, неэлектропроводная | +250 | 2,5 | 2…10 | 1,0 | — |
| ПП-084И | + 100 | |||||||
| ПП-092 | Тросовый неизолированный | 1,0; 1,6; от 2,0 до 22 м через каждые 0,5 м | Жидкая, сыпучая, неэлектропроводная | +85 | — | 2…10 | 1,0 | 5 |
| ПП-092И | ||||||||
| ПП-094 | Кабельный | 3.0; 4,0; 6,0 10,0 | Жидкая, электропроводная | +85 | 1,0 | — | 1,0 | — |
| ПП-094И | ||||||||
| ПП-095 | Тросовый | 2,74; 4,24; 6,24 | Жидкая, сыпучая, неэлектропроводная | +85 | — | 2…10 | 1,0 | 5 |
| ПП-096 | Тросовый изолированный | 1,0; 1,6; от 2,0 до 22 м через каждые 0,5 м | Жидкая, сыпучая, электропроводная | +85 | — | — | 1,0 | — |
| ПП-096И | ||||||||
Габаритные и монтажно-присоединительные размеры датчиков-индикаторов РИС-101СКБ
Габаритные размеры первичного преобразователя (ПП) датчиков-индикаторов уровня РИС-101СКБ, мод.005…095
На приведенных ниже чертежах:
1- чувствительный элемент,
2- корпус,
3 — кольцо (для мод. -095(И)).
Габаритные размеры ПП РИС-101СКБ-005/005И
Габаритные размеры ПП РИС-101СКБ-012/012И
Габаритные размеры ПП РИС-101СКБ-016/016И
Габаритные размеры ПП РИС-101СКБ-025/025И
Габаритные размеры ПП РИС-101СКБ-082/082И
Габаритные размеры ПП РИС-101СКБ-092/092И/096/096И
Габаритные размеры ПП датчика-индикатора РИС-101СКБ-064(И),-066(И),-083(И),-084(И)
Габаритные размеры ПП РИС-101СКБ-094/094И
Габаритные размеры ПП РИС-101СКБ-095/095И
Габаритные размеры передающего преобразователя (ППР) датчика-индикатора РИС-101СКБ
Основные параметры датчика-индикатора уровня РИС-101СКБ
Аналоговый токовый сигнал, мА: 0-5; 0-20; 4-20 (вых 1); 0-5 (вых 2).
Релейный сигнал (переключающий контакт):
— число уставок: 4
— коммутируемая нагрузка, В:
резистивная, постоянный ток: 5А 24
резистивная, переменный ток: 5А 250
индуктивная, переменный ток: 2А 250.
Цифровой индикатор:
— число разрядов 6.
Дифференциал срабатывания, %: 1,5.
Погрешность контроля уровня по шкале показывающего прибора и по токовому выходному сигналу, % от диапазона измерения: ±1,5.
Погрешность срабатывания сигнализации уровня с релейными выходами, % от диапазона измерения уровня при дифференциале срабатывания:
не менее 1,5% от диапазона измерения уровня, не более ±1,5.
Напряжение питания, В: 220 +22/-33.
Частота переменного тока, Гц 50±1.
Потребляемая мощность, В-А, не более 15.
Напряжение питания (постоянный ток), В: 12±1,5 или 24±2.
Длина линии связи между первичным и передающим преобразователями, м: до 1000.
Масса, кг, не более:
— передающего преобразователя 1,5,
— первичного преобразователя (в зависимости от исполнения) 0,9-14.
Комплектация при поставке датчика-индикатора РИС-101СКБ
В комплект поставки входят:
— первичный преобразователь (согласно таблице выше);
— передающий преобразователь;
— показывающий прибор (амперметр, поставляется по отдельному заказу);
— плавкая вставка ВП2Б-1В-0,5А — 2 шт.;
— плавкая вставка ВП2Б-1В-1.0А — 2 шт.; -руководство по эксплуатации — 1 экз. на 10 индикаторов, поставляемых в один адрес;
— паспорт — 1 экз.
Форма записи условного обозначения при заказе датчика-индикатора уровня РИС-101СКБ-005…096
Форма заказа нового датчика-индикатора уровня РИС-101СКБ-005…096 аналогична таковой у датчика предыдущего поколения РИС-101М1.
Возможные ошибки при оформлении заказа на емкостные датчики-реле уровня РИС-101-СКБ-005…096И (уровнемеры)
Ввиду относительного многообразия моделей и модификаций емкостных датчиков-реле уровня РИС-101-СКБ-005…096И (уровнемеров), определенной сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: вместо микропроцессорный датчики-индикатор уровня, заявлялось: электронный емкостной уровнемер, преобразователь уровня, регистратор (вместо регулятор), измеритель-сигнализатор, детектор, сенсор, реле, рэле, измеритель и т.п.
— неправильные обозначения модели: РИС101-СКБ, РИС101СКБ, РОС101-СКБ, РС-101-СКБ, РОС-101СКБ, РС101-БКС -КБС IOI-СБК и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: sensor-level relay, level regulator-level indicator RIS-101SKB, datchik indikator urovnya ris-101skb-005-096i, HBC-101CR< RIS-IOI (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на сигнализатор уровня РИС-101СКБ, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (исполнение (обычное-общепромышленное или взрывозащищенное(искробезопасное), климатическое исполнение, количество точек контроля (датчиков с электродами), вид первичного преобразователя ПП — стержневой, пластинчатый, цилиндрический, трубчатый, тросовый, кабельный, предельное рабочее давление и температуру, способы присоединения и монтажа в простой форме изложения и наши менеджеры и инженеры подберут необходимый Вам прибор и дополнительное оборудование.
Также в заказе необходимо четко указать количество приборов каждого вида, реквизиты плательщика, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
Техническая документация на датчик-индикатор уровня РИС-101СКБ-005…096И.
см. Карта заказа РИС-101СКБ-005…096И датчик-индикатор уровня (скачать опросный лист).
см. Технические характеристики РИС-101СКБ-005…096И датчик-индикатор уровня (Тех.описание).
см. Руководство по эксплуатации РИС-101СКБ-005…096И датчик-индикатор уровня.
см. Методика поверки РИС-101СКБ-005…096И датчик-индикатор уровня.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
