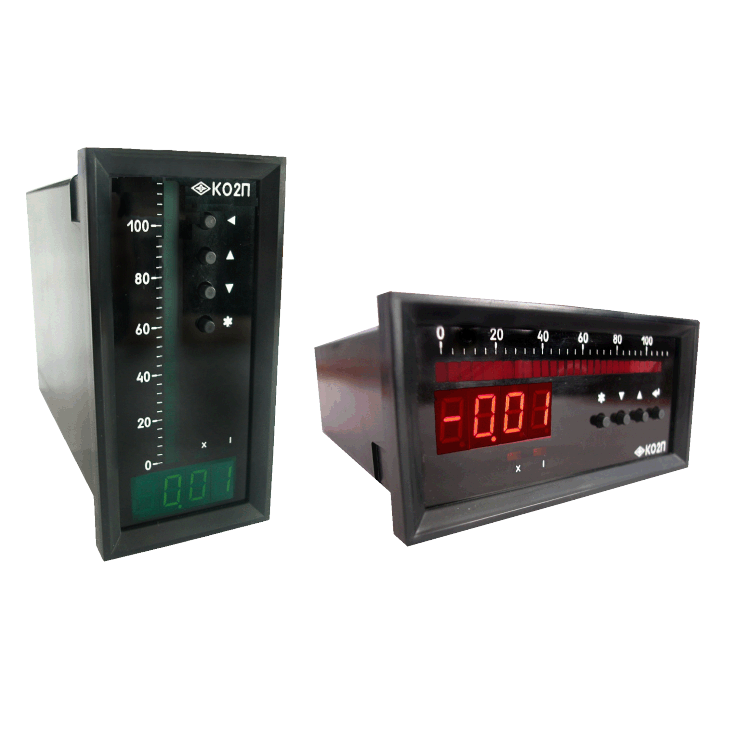

К02П Амперметры и вольтметры цифровые щитовые
К02П Амперметры и вольтметры цифровые щитовые
Амперметры и вольтметры К02П предназначены для измерения силы тока или напряжения в электрических цепях постоянного тока и отображения на встроенных цифровом и дискретно-аналоговом индикаторе текущего значения. Эти приборы позволяют провести точные измерения и анализ электрических параметров в различных условиях и приложениях.
Технические характеристики
| Диапазон отображения | От -1999 до 9999 |
| Высота цифр, мм | 9 |
| Рабочий диапазон температур | От +5 °C до +50 °C |
| Степень защиты по передней панели | IP40 |
| Класс точности | 0,1 или 0,2 |
| Время преобразования, не более, с | 3 |
| Тип интерфейса | RS485 протокол Modbus RTU |
| Скорость обмена, бод | 4800; 9600; 19200; 38400 |
| Габаритные размеры, мм | 96х48х145 (Г); 48х96х145 (В) |
| Межповерочный интервал | 1 год |
| Гарантийный срок эксплуатации | 2 года |
| Средний срок службы | 10 лет |
| Средняя наработка на отказ | 50 000 часов |
Форма заказа:
К02П.A – B – C – D – Е – F – G – H
A — Рабочее положение:
Г – горизонтальное
В – вертикальное
B — Диапазон измерения:
А: 1; 2
мВ: 60; 75; 100; 150; 200; 500
В: 1; 2; 5; 10; 20; 50; 100; 200; 500
C — Разрядность:
4,0
D — Питание:
12 В – (12 ±0,6) В постоянного тока
24 В – (24 ±1,2) В постоянного тока
12 ВН – (12 +6/-3) В постоянного тока
24 ВН – (24 +12/-6) В постоянного тока
220 ВУ – напряжение питания от 120 до 242 В переменного тока частотой (50±0,5) Гц или от 100 до 260 В постоянного тока
Е — Интерфейс:
(Modbus RTU);
– отсутствие не заполняется
F — Условное обозначение дискретных выходов:
22 – два дискретных выхода с гальваническим разделением друг от друга и от остальных цепей прибора, с коммутацией постоянного или переменного напряжения амплитудой до 400 В и током до 120 мА по каждому выходу
G — Цвет индикатора:
З – зеленый
Ж – желтый
H — Класс точности:
0,2
Пример оформления заказа;
К02П.В-1А-4,0-220ВУ-RS-00-Ж-0,2 ТУ 25–7504.204–2008
Прибор К02П, вертикальное исполнение, диапазон входного сигнала от 0 до 2А, напряжение питания от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 260 В постоянного тока, интерфейс RS485, дискретные выходы отсутствуют, красный цвет индикаторов, класс точности 0,2.
1. Энергетика: Контроль параметров электроснабжения, мониторинг состояния сетей постоянного тока, оценка работоспособности и устойчивости оборудования.
2. Промышленная автоматика: Управление производственными процессами, настройка и контроль качества работы оборудования, интеграция в автоматизированные системы управления (АСУТП).
3. Телекоммуникация: Мониторинг и поддержание стабильности работы телекоммуникационных сетей, предотвращение возможных сбоев и отклонений от установленных нормативов.
4. Научные исследования: Проведение экспериментов и анализов, изучение и моделирование физических процессов, проверка корректности работы оборудования.
5. Транспортировка и логистика: Оценка эффективности транспортировки и хранения грузов, соблюдение нормативных требований и стандартов безопасности.
Основные преимущества этих приборов заключаются в высокой точности измерений, длительном сроке эксплуатации и способности интеграции в сложные системы управления, что делает их ключевыми элементами в различных сферах применения.
