ЦВ2131 АC Вольтметр

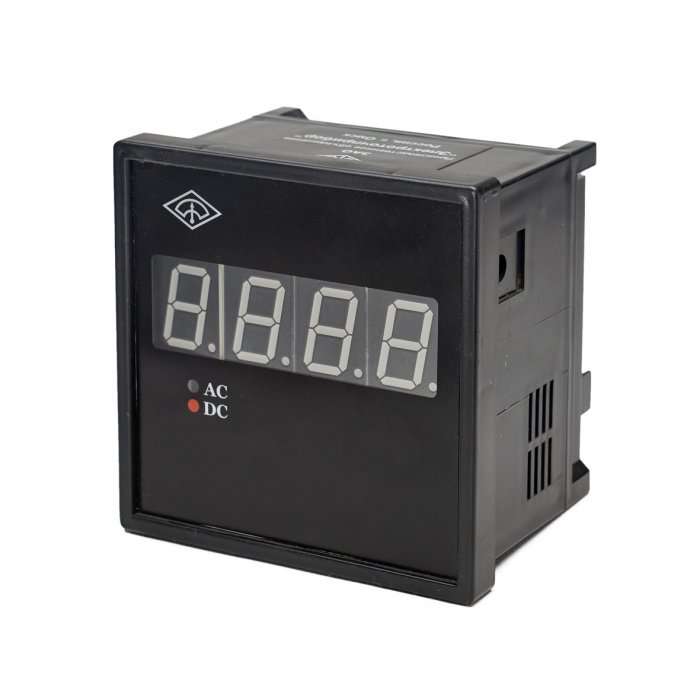

ЦВ2131 АC Вольтметр щитовой цифровой переменного тока

Вольтметры переменного тока ЦВ2131 АС цифровые щитовые однопредельные приборы предназначены для измерения постоянных напряжений и токов, а также для измерения действующих значений напряжений и токов переменного тока. Они также обеспечивают индикацию результата измерения.

ЦВ2131 приборы щитовые по габаритным, присоединительным и установочным размерам аналогичны широко распространенным приборам М381, М377, Э365, Э377, ЭА0702, ЭВ0702 и др. Габарит по наличнику составляет 120х120 мм, вырез в щите 112х112 мм.

Вольтметры ЦВ2131 могут применяться для прямой замены стрелочных щитовых приборов. Они отличаются от стрелочных приборов высокой дальностью отсчета показаний, высокой точностью измерения и высокой чувствительностью (разрешающей способностью).

Кроме того, амперметры и вольтметры, работающие от внешнего трансформатора тока (5 А) или трансформатора напряжения (100 В), отличаются весьма малым энергопотреблением от входной цепи, то есть они практически не нагружают внешний измерительный трансформатор.

Технические характеристики вольтметра ЦВ2131

Наименование	Способ включения	Условное обозначение прибора	Хн	Rвх, МОм, не менее (ΔU, мВ, не более)	Цена единицы младшего разряда
Вольтметр	Непосредственно	ЦВ2131 AC	20 В	0,1 МОм	0,01 В
Вольтметр	Непосредственно	ЦВ2131 AC	200 В	1 МОм	0,1 В
Кило- вольтметр	С внешним трансформатором 100В	ЦВ2131 AC	по заказу	1 МОм
Милли- амперметр	Непосредственно	ЦА2131 AC	200 мА	(100) мВ *	0,1 мА
Амперметр	Непосредственно	ЦА2131 AC	2 А	(100) мВ *	1 мА
Амперметр	С внешним трансформатором  5А	ЦА2131 AC	200 А	(100) мВ *	0,1 А
Кило- амперметр	С внешним трансформатором  5 А	ЦА2131 AC	2,0 кА	(100) мВ *	1 А
Кило- амперметр	С внешним трансформатором 5 А 1А	ЦА2131 AC	по заказу	(100) мВ *

 * — будет уточнено на испытаниях

Хн — номинальное значение измеряемого входного сигнала;

Rвх — входное сопротивление;

ΔU — падение напряжения;

Максимальное показание приборов	1999
Рабочие условия применения:
— температура окружающего воздуха	от  5 до  50 °С;
— влажность	до 90 % при температуре 25 °С.
Габаритные размеры	120 х120 х 100  мм
Установочные размеры	112 х 112 мм
Масса	0,5 кг

Примеры записи при заказе и в технической документации другой продукции:

—  вольтметра переменного тока для измерений с использованием внешнего трансформатора напряжения со значением   первичного напряжения  220 кВ, вторичного напряжения 100 В:

«Вольтметр ЦВ2131 АС— (220 кВ/100 В) ТУ4221-039 -71064713-2007»;

Вольтметры переменного тока ЦВ2131 АС представляют собой цифровые щитовые приборы, предназначенные для измерения постоянных напряжений и токов, а также для измерения действующих значений напряжений и токов переменного тока. Они оснащены функцией индикации результата измерения, что делает их удобными для визуального контроля.

Особенности и преимущества ЦВ2131:

1. Совместимость с существующими приборами: Приборы ЦВ2131 имеют габариты и установочные размеры, аналогичные широко используемым приборам типа М381, М377, Э365, Э377, ЭА0702, ЭВ0702 и другим. Это позволяет легко заменить старые стрелочные приборы новыми цифровыми моделями без необходимости внесения изменений в конструкцию щита.

2. Высокая точность и чувствительность: По сравнению со стрелочными приборами, ЦВ2131 обладают большей точностью измерения и высокой разрешающей способностью, что обеспечивает более достоверные показания.

3. Низкое энергопотребление: Приборы, работающие от внешних трансформаторов тока (5 А) или трансформаторов напряжения (100 В), характеризуются минимальным энергопотреблением, что практически исключает дополнительную нагрузку на внешние измерительные трансформаторы.

4. Широкий спектр применения: ЦВ2131 могут использоваться в различных отраслях промышленности и электроэнергетики для контроля и управления электрическими параметрами.

Области применения:

- Энергетическое оборудование: Установка на щитах и панелях управления для контроля напряжения и тока в электрических сетях.

- Промышленные процессы: Мониторинг и регистрация параметров напряжения и тока в производственных цехах и на технологических линиях.

- Автоматизированные системы управления: Интеграция в системы телемеханики для дистанционного контроля и управления электрическими параметрами.

- Лабораторные исследования: Использование в научно-исследовательской деятельности для измерения и анализа электрических сигналов.

Вольтметры ЦВ2131 АС являются современным и эффективным решением для замены устаревших стрелочных приборов, обеспечивая высокую точность измерений и удобство эксплуатации.
