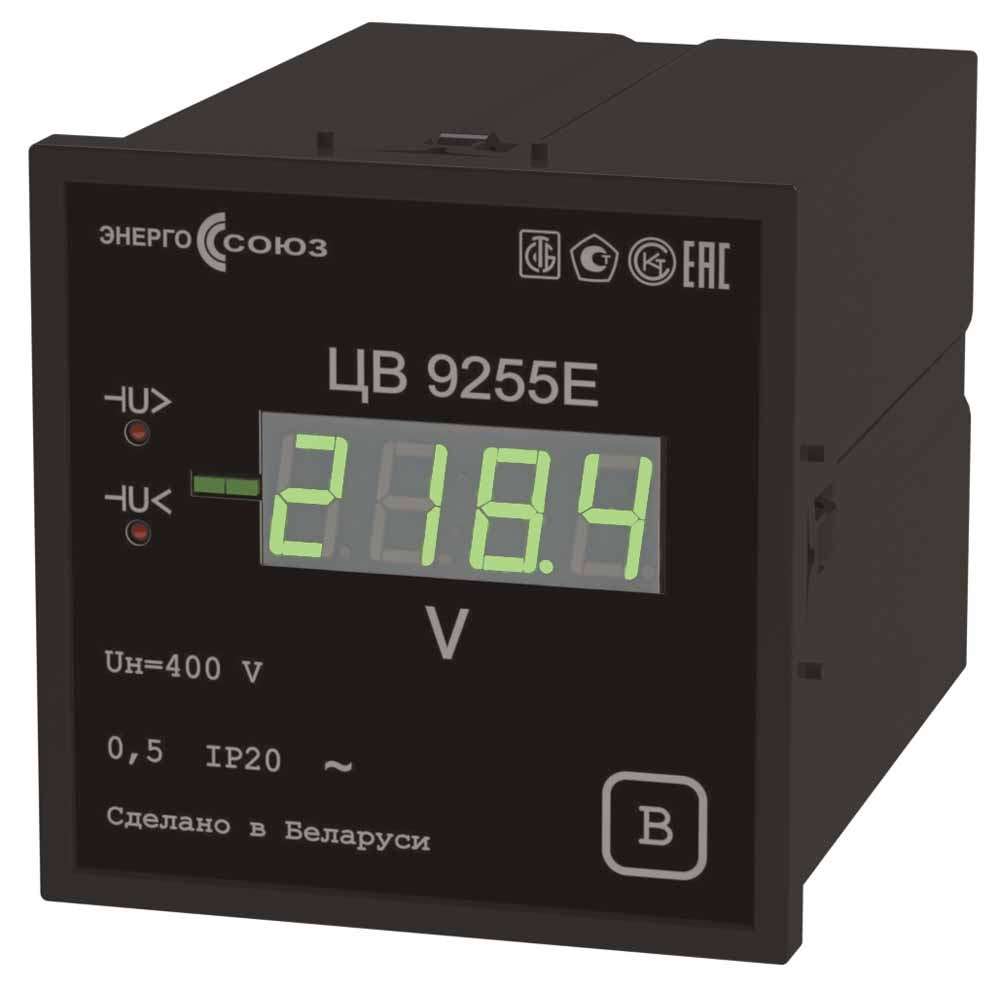

ЦВ 9255 Преобразователи измерительные цифровые напряжения переменного тока
ЦВ 9255 Преобразователи измерительные цифровые напряжения переменного тока
Преобразователи ЦВ 9255 - это устройства, предназначенные для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, отображения результатов измерения на отсчетном устройстве с учетом коэффициента трансформации первичных цепей и передачи результатов измерения на ПЭВМ с использованием порта RS-485.
Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
Область применения:
1. Автоматизированные системы управления технологическим процессом энергоемких объектов
2. Системы комплексной автоматизации подстанций
3. Диспетчерские щиты
Измерительные преобразователи ЦВ 9255 предназначены для включения непосредственно или через измерительные трансформаторы напряжения.
Основные особенности преобразователей ЦВ 9255:
1. Встроенные реле позволяют осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
2. Гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.
Преобразователи ЦВ 9255 являются универсальными устройствами для измерения и контроля электрических параметров в автоматизированных системах, обеспечивая точность измерений, безопасность и надежность работы.
| Диапазон измерения преобразуемого входного сигнала, В | Номинальное значение преобразуемого входного сигнала Uн, В | Частота преобразуемого входного сигнала, Гц |
|
0 – 125 0 – 250 0 – 400 0 – 500 75 – 125 |
100 250 400 500 100 |
45 – 55 |
| Диапазон изменения выходного сигнала, мА | Диапазон сопротивления нагрузки, кОм |
| 0 – 5 | 0 – 3.0 |
| 4 – 20 | 0 – 0.5 |
| Цвет индикаторов (без указания в заказе — зелёный): | зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности, % | ±0.5 |
| Допускаемый ток, коммутируемый каждым реле: | |
| — для ЦВ 9255Р, ЦВ 9255Е, А | 0.3 |
| — для ЦВ 9255М, А | 0.12 |
| Допускаемое напряжение, коммутируемое каждым реле, В | 250 |
| Питание осуществляется по одному из следующих вариантов: | |
| — от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
| — от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В); | |
| — от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В; | |
| — от измерительной цепи напряжением от 75 до 125 В. | |
| Мощность, потребляемая от: | |
| — измерительной цепи, не более, В·А | 0.5 |
| — источника питания, не более, В·А | 6.0 |
| Габаритные размеры: | |
| — для ЦВ 9255Р, мм | 120х120х138 |
| — для ЦВ 9255Е, мм | 98x98x138 |
| — для ЦВ 9255М, мм | 72х72х90 |
| Масса не более, кг | 1.0 |
| Диапазон рабочих температур, °C | от -40 до +50 |
При заказе необходимо указать: тип, конструктивное исполнение измерительного преобразователя, пятиразрядный цифровой код, определяющий диапазон измерения входного сигнала, наличие или отсутствие порта RS-485, наличие или отсутствие реле, наличие или отсутствие аналогового выхода и параметры сигнала по аналоговому выходу и вариант питания.
При заказе приборов ЦВ 9255, предназначенных для включения через измерительные трансформаторы, дополнительно необходимо указать коэффициент трансформации измерительных трансформаторов, устанавливаемых в первичной цепи измерительных преобразователей.
Данные, необходимые при заказе, указываются условно в соответствии с примером заказа, приведенным ниже.
Пример записи при заказе измерительных преобразователей ЦВ 9255Е, с диапазоном измерения преобразуемого входного сигнала 0 – 250 В, с портом RS-485, без реле, с выходным аналоговым сигналом от 4 до 20 мА, с питанием от источников переменного или постоянного тока с номинальным напряжением 220 В:
ЦВ 9255Е 21022 — 10 шт.
Преобразователи ЦВ 9255 представляют собой специализированные устройства, используемые для обработки и преобразования электрических сигналов. Они выполняют следующие основные функции:
1. Линейное преобразование входного сигнала: Входной сигнал преобразуется в унифицированный выходной сигнал постоянного тока. Это позволяет стандартизировать сигналы, поступающие от различных источников, и сделать их пригодными для дальнейшей обработки.
2. Отображение результатов измерения: Результаты измерений отображаются на отсчётном устройстве, что позволяет оператору визуально контролировать текущие показатели.
3. Учёт коэффициента трансформации первичных цепей: Устройства учитывают коэффициент трансформации первичных цепей, что обеспечивает корректность измерений и соответствие реальных значений унифицированным сигналам.
4. Передача данных на ПЭВМ: Результаты измерений передаются на персональный компьютер (ПЭВМ) посредством порта RS-485. Это позволяет интегрировать преобразователи в автоматизированные системы управления и сбора данных.
Преобразователей ЦВ 9255 особенно актуально в энергетике, промышленности и научных исследованиях, где требуется точное измерение и передача данных для анализа и управления процессами.
Энергетика
- Мониторинг качества электроэнергии: Устройства помогают контролировать параметры сети, такие как напряжение, частота и мощность, что важно для поддержания стабильной работы энергосистем.
Промышленная автоматика
- Контроль технологических процессов: В производственных процессах часто требуется точное измерение и регулирование различных параметров, таких как температура, давление и скорость. Преобразователи ЦВ 9255 позволяют преобразовать аналоговые сигналы в унифицированные выходные сигналы, которые затем обрабатываются контроллерами и системами управления.
- Системы управления производством: Данные, полученные с помощью преобразователей, могут передаваться на центральные компьютеры для анализа и принятия решений. Это улучшает управление производственным процессом и повышает его эффективность.
Научные исследования
- Лабораторные эксперименты: В научных лабораториях преобразователи ЦВ 9255 используются для измерения и регистрации различных физических величин, таких как сила тока, напряжение и сопротивление. Полученные данные затем анализируются и используются для разработки новых технологий и методов.
- Исследования в области электротехники: Преобразователи помогают исследователям изучать свойства электрических цепей и устройств, что способствует развитию новых идей и подходов в этой области.
Телекоммуникационные системы
- Мониторинг и управление питанием оборудования: В телекоммуникационных системах преобразователи ЦВ 9255 используются для контроля и регулирования питания различного оборудования, такого как серверы, коммутаторы и маршрутизаторы. Это помогает обеспечить стабильную работу сетей и минимизировать риски отказов.
Транспортные системы
- Управление железнодорожным транспортом: Преобразователи могут использоваться для измерения и контроля параметров электрических двигателей и систем тяги железнодорожных составов. Это позволяет улучшить управление движением и повысить безопасность перевозок.
- Авиация и космонавтика: В авиационной и космической технике преобразователи ЦВ 9255 применяются для измерения и контроля различных параметров, таких как напряжение и ток в бортовых системах электропитания.
Медицинская техника
- Измерение физиологических параметров: В медицинских устройствах преобразователи могут использоваться для преобразования сигналов, полученных от датчиков, измеряющих температуру тела, пульс и другие жизненно важные показатели.
- Контроль работы медицинского оборудования: Преобразователи помогают контролировать работу медицинского оборудования, такого как аппараты искусственной вентиляции легких и кардиостимуляторы, что обеспечивает их правильную и безопасную эксплуатацию.
Преобразователи ЦВ 9255 играют ключевую роль в различных отраслях, обеспечивая точное измерение и обработку электрических сигналов, что способствует повышению эффективности и безопасности многих процессов и систем.
