ЦП8501 Амперметры, Вольтметры

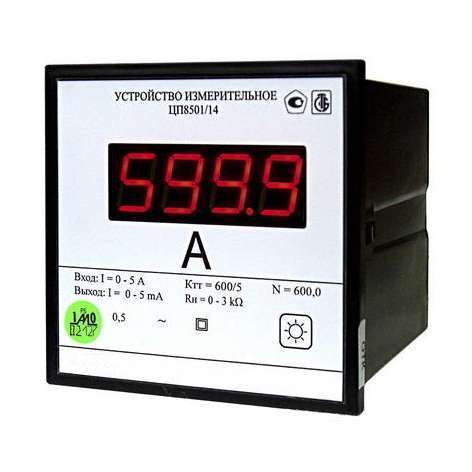

ЦП8501 Амперметры, вольтметры цифровые щитовые

Устройства измерительные ЦП8501 предназначены для измерения силы тока или напряжения переменного, или постоянного тока. В зависимости от вида и диапазона измеряемого сигнала, наличия интерфейса RS-485 устройства имеют 38 модификаций.

Модификации с четным номером ЦП8501/2, ЦП8501/4…….ЦП8501/38 имеют RS-485 для передачи информации в автоматизированную систему сбора данных или на монитор ПЭВМ. Модификации устройств с нечетным номером ЦП8501/1, ЦП8501/3……..ЦП8501/37 интерфейс RS-485 не имеют.

Модификации ЦП8501/1 — ЦП8501/6 (миллиамперметры) предназначены для измерения силы постоянного тока и могут включаться на выход измерительных преобразователей электрических и неэлектрических параметров, имеющих выходной аналоговый сигнал постоянного тока, с отображением на цифровом табло устройств измеряемых параметров в первичных цепях.

Модификации ЦП8501/7 — ЦП8501/14 (миллиамперметры, амперметры) предназначены для измерения силы переменного тока и включения в измерительную цепь непосредственно или через внешние измерительные трансформаторы тока.

Модификации ЦП8501/15 — ЦП8501/26 (вольтметры) предназначены для измерения напряжения переменного тока и включения в измерительную цепь непосредственно или через внешние измерительные трансформаторы напряжения.

Модификации ЦП8501/27 —  ЦП8501/30 (вольтметры) предназначены для измерения напряжения постоянного тока, прямого включения в измерительную цепь или через делители напряжения.

Модификации ЦП8501/31 — ЦП8501/34 (амперметры) предназначены для измерения постоянного тока и включения в измерительную цепь непосредственно.

Модификации ЦП8501/34 — ЦП8501/38 (милливольтметры, амперметры) предназначены для включения в измерительную цепь непосредственно или через внешние шунты с номинальным напряжением 75 mV или 100 mV и измерения параметров цепи постоянного тока.

Устройства изготавливаются в корпусах с габаритными размерами 120х120х130 mm, 96х96х130 mm , 96х96х85 mm , 96х48х130 mm ,72х72х85 mm , в них может быть установлена звуковая сигнализация выхода измеряемого параметра за заданные уровни уставок,  дополнительный интерфейс RS-485_2,  два встроенных реле для переключения своими контактами внешних электрических цепей переменного или постоянного тока напряжением до 250 V и током до 0,12 А

В устройствах ЦП8501 имеется возможность изменения диапазона показаний цифрового табло (числовое значение Н любое в пределах от 1 до 8332 и разделительная точка после любого значащего разряда из 4-х возможных) и размерности единицы измерения в энергонезависимой памяти прибора без его вскрытия непосредственно на объекте эксплуатации при помощи кнопок на передней панели, на цифровых табло устройств отображаются значения и единицы измерения параметров первичных цепей, а также обеспечивается гальваническое разделение входных и выходных цепей, всех цепей и цепи питания.

Характеристики измерительного устройства ЦП8501

Тип и модификация	Входной сигнал			Диапазон
	Диапазон измерений	Нормирующее значение, Ан	Частота, Гц	показаний цифрового индикатора	изменений выходного аналогового сигнала, мА
ЦП8501/1, ЦП8501/2*	от -5 до +5 мА	5 мА	постоянный ток	от -N** до +N** мА (А, кА, В, кВ, кВт, МВт, квар, Мвар, и др.).	—
ЦП8501/3, ЦП8501/4*	(0 — 5) мА	5 мА		от 0 до +N** мА (А, кА, В, кВ, кВт, МВт, квар, Мвар и др.), (45 — 55) Гц
ЦП8501/5, ЦП8501/6*	(4 — 20) мА	20 мА		от 0 до +N** мА (А, кА, В, кВ, кВт, МВт, квар, Мвар и др.), (49 — 51) Гц
ЦП8501/7, ЦП8501/8*	(0 — 0,5) А; (0 — 2,5) А; (0 — 1) А; (0 — 5) А;	0,5 А; 2,5 А; 1 А; 5 А	45 — 55	0 — N** А (кА)	0 — 5; 4 — 20
ЦП8501/9, ЦП8501/10*
ЦП8501/11, ЦП8501/12*
ЦП8501/13, ЦП8501/14*
ЦП8501/15, ЦП8501/16*	(0 — 125) В; (0 — 250) В; (0 — 300) В; (0 — 400) В; (0 — 500) В; (75 — 125) В	125 В, 250 В, 300 В, 400 В, 500 В, 50 В		0 — N** В (кВ); (0 — 250) В; (0 — 300) В; (0 — 400) В; (0 — 500) В; 0,6×N** — 1×N** В (кВ)	0 — 5; 4 — 20
ЦП8501/17, ЦП8501/18*
ЦП8501/19, ЦП8501/20*
ЦП8501/21, ЦП8501/22*
ЦП8501/23, ЦП8501/24*
ЦП8501/25, ЦП8501/26*

Характеристики	Значения
Основная приведённая погрешность, %	0,5
Время установления выходного аналогового сигнала, с	0,5
Потребляемая мощность, В·А, не более:
— от измеряемой цепи для ЦП8501/1 — ЦП8501/6	0,025
— от измеряемой цепи для ЦП8501/7 — ЦП8501/18, 25, 26	0,5
— от измеряемой цепи для ЦП8501/1 — ЦП8501/24	1
— от источника питания	5
Температура окружающего воздуха, при относительной влажности 95 %, °C	от -40 до +50
Габаритные размеры, мм, не более	120×120×130
Размеры окна для установки в панели, мм	110×110
По заказу поставка приборов с характеристиками:
Габаритные размеры, мм, не более	96×96×130
Размеры окна для установки в панели, мм	91×91
Масса (фактическая), кг, не более	0,65

Пример записи при заказе:

ЦП8501/1; 96×96×130 мм; от — 571,6 до + 571,6 МВ; ~ 220(100) В,50 Гц; ТУ РБ 300080696.001 — 2003; 5 шт.

ЦП8501/15; ктн = 1250/125; 0 — 1,25 кВ; 0 — 5 мА; универсальное питание; ТУ РБ 300080696.001 — 2003; 15 шт.

Цифровые щитовые амперметры и вольтметры ЦП8501

Устройства серии ЦП8501 представляют собой цифровые щитовые приборы, предназначенные для измерения силы тока или напряжения в цепях переменного и постоянного тока. Линейка включает 38 различных модификаций, каждая из которых специально разработана для определенных видов и диапазонов измеряемых сигналов, а также для поддержки или отсутствия интерфейса RS-485.

Основные характеристики:

1. Тип измеряемого сигнала:
   - Переменный ток (AC) – для измерения силы тока в цепях переменного тока.
   - Постоянный ток (DC) – для измерения силы тока в цепях постоянного тока.

Диапазон измерений:
   - Каждая модель обладает своим уникальным диапазоном измерений, что позволяет точно подбирать устройство под конкретные потребности. Это обеспечивает высокую точность измерений и соответствие техническим требованиям различных систем.

Интерфейс RS-485:
   - Модификации с четными номерами (ЦП8501/2, ЦП8501/4...ЦП8501/38) оснащены интерфейсом RS-485, который служит для передачи данных в автоматизированные системы сбора информации или на мониторы персональных компьютеров (ПЭВМ). Этот интерфейс позволяет осуществлять дистанционный мониторинг и управление, что особенно полезно в сложных системах автоматизации.
   - Модификации с нечетными номерами (ЦП8501/1, ЦП8501/3...ЦП8501/37) не имеют интерфейса RS-485, что делает их более простыми в установке и использовании там, где нет необходимости в передаче данных на внешние устройства.

Применение:
Устройства ЦП8501 находят широкое применение в различных отраслях промышленности и энергетики, где необходим постоянный контроль и мониторинг электрических параметров. Они устанавливаются на панелях щитов и пультов управления, предоставляя удобный доступ к показаниям и обеспечивая надежное отображение текущих значений.

Преимущества:
- Широкие возможности настройки: Обширный ассортимент модификаций позволяет выбрать идеальный прибор для любого специфического применения, что увеличивает гибкость и адаптируемость решений.
- Надежность и долговечность: Использование высококачественных компонентов и материалов обеспечивает долгий срок службы устройств даже в тяжелых условиях эксплуатации.
- Удобство интеграции: Модели с интерфейсом RS-485 легко интегрируются в существующие системы автоматизации, что упрощает процесс сбора и обработки данных, а также улучшает общую управляемость системой.
- Простота монтажа и эксплуатации: Все устройства серии ЦП8501 спроектированы таким образом, чтобы обеспечить простоту установки и обслуживания, что сокращает временные и финансовые затраты на внедрение и эксплуатацию.


Цифровые щитовые амперметры и вольтметры ЦП8501 являются надежным и эффективным средством для измерения и контроля силы тока и напряжения в различных электрических цепях. Благодаря большому количеству модификаций и поддержке интерфейса RS-485, эти устройства становятся неотъемлемым компонентом современных автоматизированных систем, повышая точность и удобство работы с электрическими сетями.
