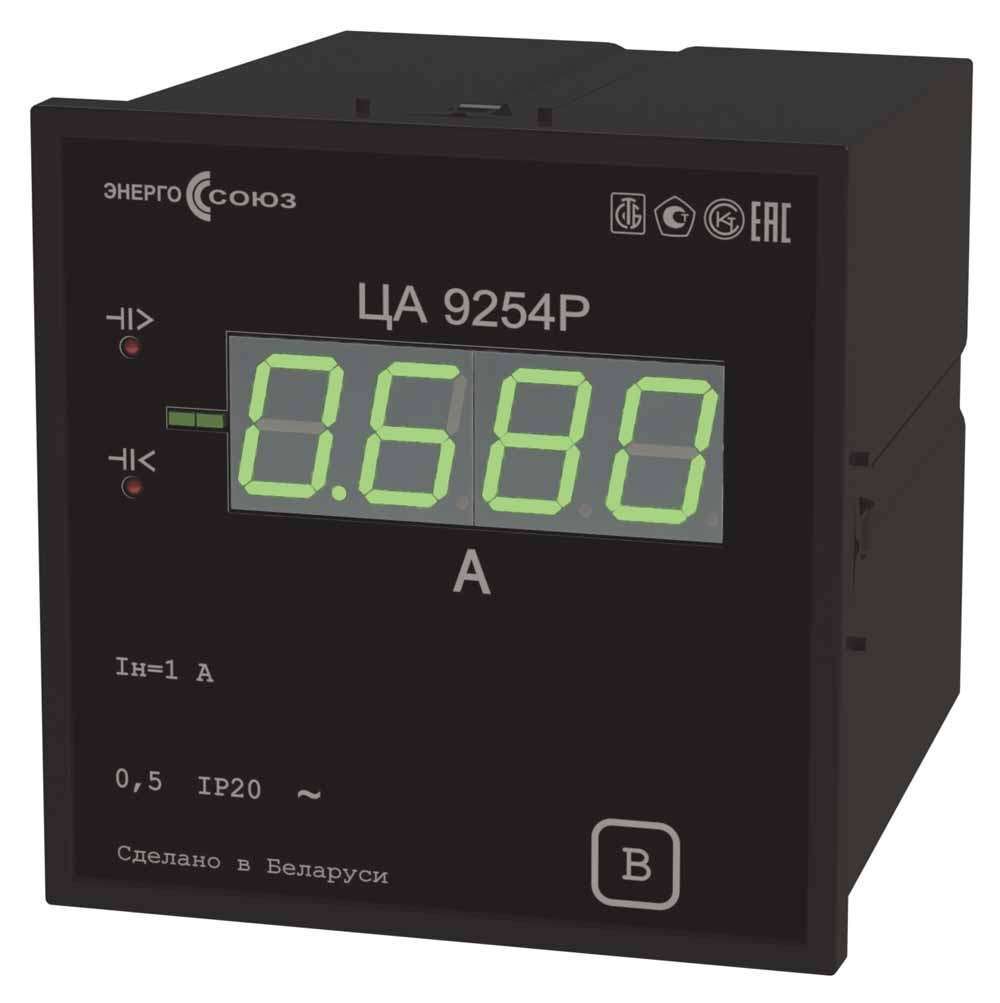

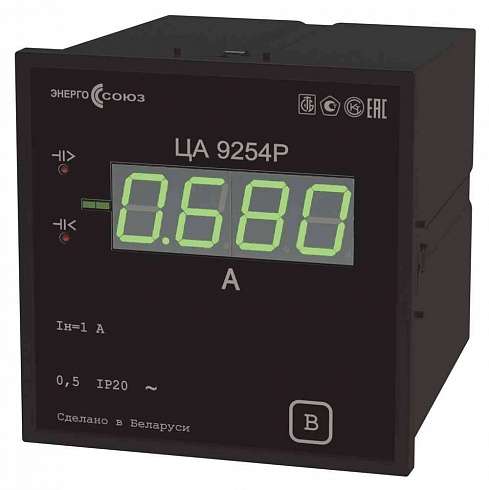

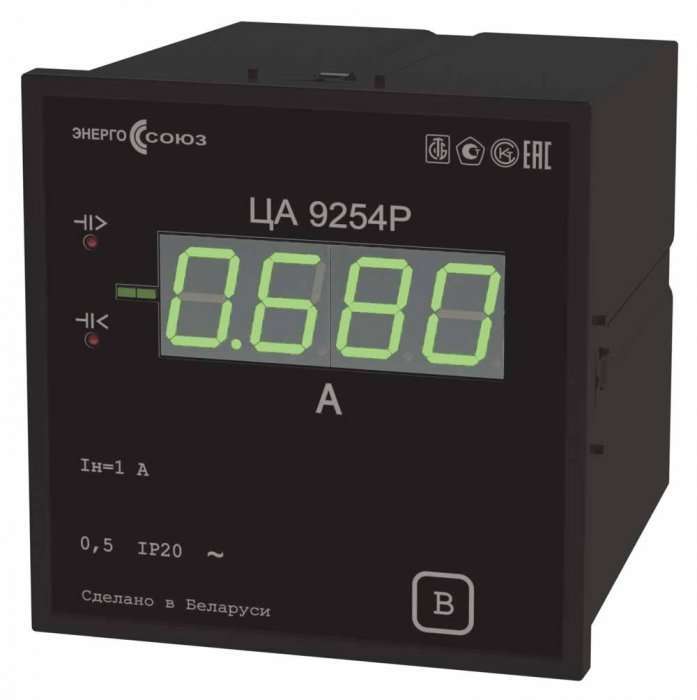

ЦА 9254 Преобразователи

ЦА 9254 Преобразователи измерительные цифровые переменного тока

Преобразователи ЦА 9254 - это устройства, предназначенные для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, отображения результатов измерения на отсчетном устройстве с учетом коэффициента трансформации первичных цепей и передачи результатов измерения на ПЭВМ с использованием порта RS-485.

Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.

Область применения:

1. Автоматизированные системы управления технологическим процессом энергоемких объектов

2. Системы комплексной автоматизации подстанций

3. Диспетчерские щиты

Измерительные преобразователи ЦА 9254 предназначены для включения непосредственно или через измерительные трансформаторы тока.

Основные особенности преобразователей ЦА 9254:

1. Встроенные реле позволяют осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

2. Гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.

Таким образом, преобразователи ЦА 9254 являются универсальными устройствами для измерения и контроля электрических параметров в автоматизированных системах, обеспечивая точность измерений, безопасность и надежность работы.

Диапазон измерения преобразуемого входного сигнала, А	Номинальное значение преобразуемого входного сигнала Iн, А	Частота преобразуемого входного сигнала, Гц
0 – 0.5 0 – 1.0 0 – 2.5 0 – 5.0	0.5 1.0 2.5 5.0	45 – 55



Диапазон изменения выходного сигнала, мА	Диапазон сопротивления нагрузки, кОм
0 – 5	0 – 3.0
4 – 20	0 – 0.5



Цвет индикаторов (без указания в заказе — зелёный):	зелёный/красный/жёлтый
Пределы допускаемой основной погрешности, %	±0.5
Допускаемый ток, коммутируемый каждым реле:
— для ЦА 9254Р, ЦА 9254Е, А	0.3
— для ЦА 9254М, А	0.12
Допускаемое напряжение, коммутируемое каждым реле, В	250
Питание осуществляется по одному из следующих вариантов:
— от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В);
— от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В);
— от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В.
Мощность, потребляемая от:
— измерительной цепи, не более, В·А	0.5
— источника питания, не более, В·А	6.0
Габаритные размеры:
— для ЦА 9254Р, мм	120х120х138
— для ЦА 9254Е, мм	98х98×138
— для ЦА 9254М, мм	72х72х90
Масса не более, кг	1.0
Диапазон рабочих температур, °C	от -40 до +50

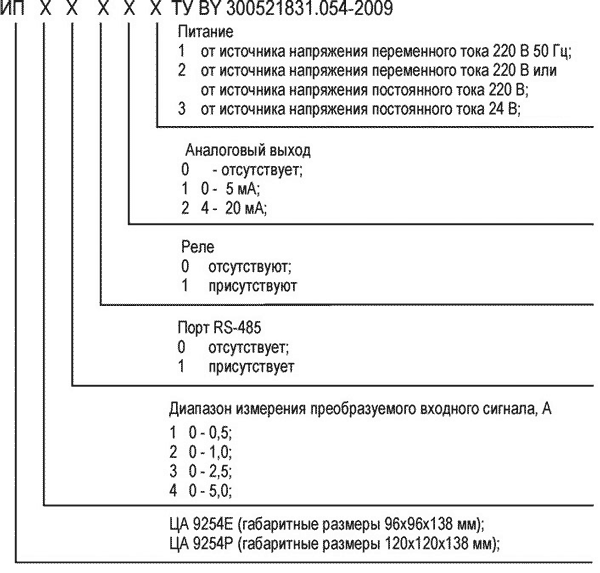

При заказе необходимо указать: тип, конструктивное исполнение измерительного преобразователя, пятиразрядный цифровой код, определяющий диапазон измерения входного сигнала, наличие или отсутствие порта RS-485, наличие или отсутствие реле, наличие или отсутствие аналогового выхода и параметры сигнала по аналоговому выходу и вариант питания.

При заказе приборов ЦА 9254, предназначенных для включения через измерительные трансформаторы, дополнительно необходимо указать коэффициент трансформации измерительных трансформаторов, устанавливаемых в первичной цепи измерительных преобразователей.

Данные, необходимые при заказе, указываются условно в соответствии с примером заказа, приведенным ниже.

Пример записи при заказе измерительных преобразователей ЦА 9254Е, с диапазоном измерения преобразуемого входного сигнала 0 – 1 А, с портом RS-485, без реле, с выходным аналоговым сигналом от 4 до 20 мА, с питанием от источников переменного или постоянного тока с номинальным напряжением 220 В:

ЦА 9254Е 21022 — 10 шт.

Цифровые преобразователи измерительные ЦА 9254 предназначены для преобразования аналогового сигнала переменного тока в цифровой код. Эти устройства находят применение в различных системах автоматики, телемеханики и энергетики, где требуется точное измерение и обработка электрических величин.

Основные характеристики ЦА 9254:

1. Диапазон измеряемого тока: Обычно составляет от 1 мА до 10 А.
2. Погрешность измерения: Высокая точность, обычно менее 0,5%.
3. Частота дискретизации: Определяется моделью и может варьироваться от десятков до сотен килогерц.
4. Интерфейсы связи: RS-485, Ethernet, USB и другие, в зависимости от модели.
5. Защита от перегрузок: Наличие встроенной защиты от перегрузок по току и напряжению.
6. Рабочий диапазон температур: От -40°C до +85°C, что позволяет использовать преобразователь в суровых климатических условиях.
7. Питание: Напряжение питания варьируется в пределах 12-24 В постоянного тока.
8. Размеры и вес: Компактные размеры и небольшой вес позволяют легко встраивать преобразователь в различные системы.
9. Программирование и настройка: Поддержка программирования и настройки через специальные программы и интерфейсы.

Применение ЦА 9254:

1. Энергетика: Использование в системах учета электроэнергии, мониторинга нагрузок и качества электроэнергии.
2. Автоматика: Интеграция в системы управления производственными процессами, где требуется точное измерение и управление параметрами электрического тока.
3. Научные исследования: Применение в лабораторных исследованиях и разработках, требующих высокой точности измерений.
4. Телекоммуникации: Использование в телекоммуникационных системах для мониторинга и управления питанием оборудования.

Преобразователи ЦА 9254 являются надежными и эффективными устройствами, обеспечивающими высокое качество измерений и совместимость с различными системами и оборудованием.
