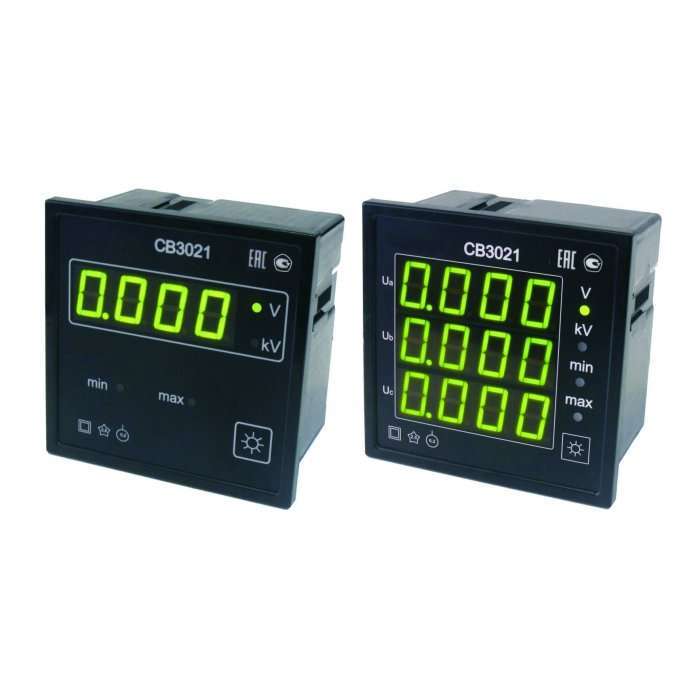

Вольтметры СВ3021 - это устройства для измерения действующего напряжения на электростанциях и подстанциях, которые также используются для передачи измерительных данных по гальванически развязанному интерфейсу RS485. Вольтметры СВ3021 выполнены на базе специализированного микроконтроллера MSP430.
Вольтметры СВ3021 выпускаются в двух исполнениях с разными номинальными значениями измеряемого напряжения:
- СВ3021-100 - вольтметр с номинальным значением измеряемого напряжения 100 В;
- СВ3021-250 - вольтметр с номинальным значением измеряемого напряжения 250 В.
Краткие характеристики вольтметров СВ3021:
| Обозначение | Краткие характеристики |
|---|---|
| СВ3021-100 | Вольтметр с номинальным значением измеряемого напряжения 100 В |
| СВ3021-250 | Вольтметр с номинальным значением измеряемого напряжения 250 В |
Вольтметры СВ3021 подключаются непосредственно к измерительным трансформаторам напряжения (ИТН) и измеряют действующее напряжение, протекающее через вторичную обмотку ИТН. Они индицируют действующее значение измеренного напряжения с учетом установленного по интерфейсу коэффициента трансформации (Кн)ИТН и размерность измеренного значения напряжения "В" или "кВ".
Вольтметры СВ3021 также имеют возможность регулировки яркости свечения индикаторов.
Вольтметры СВ3021 имеют возможность установки по интерфейсу:
- Коэффициента трансформации Кн;
- Уставок нижнего и верхнего допускаемых значений измеряемого напряжения.
Вольтметры СВ3021 индицируют миганием цифровых индикаторов и свечением индикатора «min» или «max», когда выход измеряемого напряжения за границы установленных уставок. В этом случае срабатывает соответствующее реле и замыкает свои контакты.
Технические характеристики
| Наименование характеристик | Значение |
| Номинальные значения измеряемых напряжений, UН, В | 100 или 250 (в зависимости от исполнения) |
|
Диапазоны измеряемых напряжений: — для СВ3021-100 — для СВ3021-250 |
от 0,01 UН до 1,5 UН от 0,01 UН до 1,2 UН |
| Пределы допускаемой основной приведенной погрешности измерений, %, от номинального напряжения | ±0,2 |
| Частотный диапазон измеряемого переменного напряжения, Гц | от 45 до 850 |
| Потребляемая мощность, не более, ВА | 4 |
| Диапазон установки КН | от 1 до 30000 |
|
Диапазон установки уставок: 1) нижнего допускаемого значения измеряемого напряжения — для СВ3021-100 — для СВ3021-250 2) верхнего допускаемого значения измеряемого тока — для СВ3021-100 — для СВ3021-250 |
от 0,11 UН · КH до 1,48 UН · КН от 0,11 UН · КH до 1,18 UН · КН от 0,2 UН · КH до 1,49 UН · КН от 0,2 UН · КH до 1,19 UН · КН |
| Погрешность срабатывания выхода измеряемого напряжения за границы установленных уставок | определяется основной приведенной погрешностью измерений |
| Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температур, % на каждые 10 ОС изменения температуры | ±0,1 |
| Питание: — сеть переменного тока частотой (47-55)Гц, В; — постоянное напряжение, В | от 90 до 260; от 120 до 300 |
| Условия эксплуатации: — температура окружающего воздуха, С; — относительная влажность, % | от минус 25 до 50; 90 (при температуре 30 С) |
| Габаритные размеры, мм, не более | 120х120х90 |
| Масса не более, кг | 0,45 |
| Средний срок службы, тел | 15 |
| Наработка на отказ, ч | 40000 |
Вольтметры цифровые щитовые СВ 3021 выпускаются по ТУ 4221-034-16851585-2009.
Вольтметры СВ3021 представляют собой специализированные устройства, предназначенные для измерения действующего напряжения на электростанциях и подстанциях. Эти приборы также способны передавать измерительные данные по гальванически развязанному интерфейсу RS485, что обеспечивает безопасную и надежную связь с другими компонентами системы. Основой конструкции вольтметров СВ3021 является специализированный микроконтроллер MSP430, известный своей высокой точностью и надежностью.
1. Назначение: Измерение действующего напряжения в электрических сетях переменного тока.
2. Интерфейс: Гальванически развязанный интерфейс RS485 для передачи данных.
3. Микроконтроллер: Специальный микроконтроллер MSP430, обеспечивающий высокую точность и надежность измерений.
Исполнения:
Вольтметры СВ3021 выпускаются в двух исполнениях, отличающихся номинальными значениями измеряемого напряжения:
- СВ3021-100: Номинальное значение измеряемого напряжения составляет 100 В.
- СВ3021-250: Номинальное значение измеряемого напряжения составляет 250 В.
Применение:
Вольтметры СВ3021 находят широкое применение в энергетике, на электростанциях и подстанциях, где требуется точный контроль напряжения в электрических сетях. Благодаря поддержке интерфейса RS485, эти устройства могут быть легко интегрированы в системы автоматизированного управления и мониторинга, что позволяет операторам получать актуальную информацию о состоянии сети в реальном времени.
Преимущества:
- Высокая точность измерений: Микроконтроллер MSP430 обеспечивает точные результаты измерений, что критически важно в энергетических системах.
- Надежность и долговечность: Конструкция вольтметров СВ3021 рассчитана на длительную эксплуатацию в жестких условиях.
- Безопасность: Гальваническая развязка интерфейса RS485 защищает оборудование и персонал от возможных помех и наводок.
- Универсальность: Два варианта исполнения позволяют выбрать подходящее устройство в зависимости от требуемого диапазона измеряемого напряжения.
Вольтметры цифровые щитовые СВ3021 являются важным инструментом для контроля и мониторинга напряжения на электростанциях и подстанциях. Благодаря своей точности, надежности и поддержке современного интерфейса RS485, они обеспечивают эффективное управление и безопасность работы энергетических систем.
