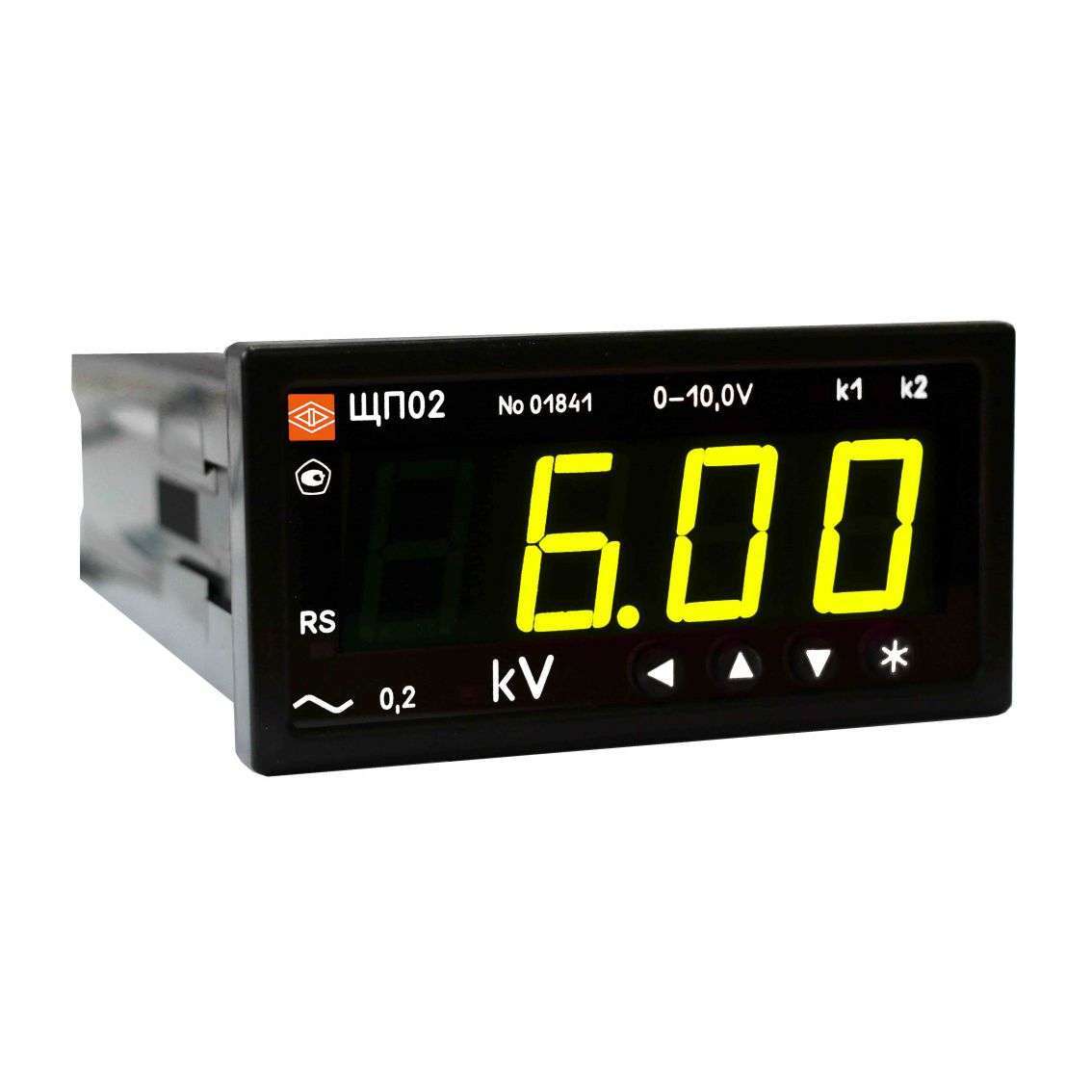

ЩП02 Амперметры и вольтметры переменного тока

(единичные и семисегментные индикаторы)

– 1 блок семисегментных индикаторов (по 4 индикатора в блоке) — для отображения значений частоты измеряемого сигнала – при заказе;

– единичные светодиодные индикаторы для отображения работы интерфейса RS485, сигнализации срабатывания дискретных выходов, приставка к единице измерения

Высота знака:

ЩП02 – 20 мм; ЩП72 – 14,2 мм; ЩП96 — 20 мм;

ЩП120 с красными, зелеными, желтыми индикаторами – 26 мм;

ЩП120 с цветными комбинированными индикаторами — 20 мм

Максимальный диапазон показаний: от 0 до 9999

Индикация параметров на цветном TFT-дисплее: подключение модулей индикации МИ120.5 по интерфейсу RS485 (протокол Modbus RTU); формы представления измеренных значений: в виде стрелочного прибора, цифровое, графическое, мнемосхемы

мВ: 100, 150, 200, 250, 500, 1000, 2000

В: 1, 2, 5, 10, 20, 50, 100, 150, 200, 250, 380, 500, 600, 750 (0 до 1,2∙Uном)

мА: 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000

А: 1, 2, 5, 10, 20 (от 0 до 1,2∙Iном)

Частота входного сигнала, Гц: 15…100, 100…850

Возможно подключение через трансформатор напряжения 100 В или трансформатор тока 1 А,

5 А (коэффициенты трансформации перепрограммируются через программу «Конфигуратор»)

— по частоте: ±0,01 Гц (от 15 до 100 Гц), ±0,1 Гц (от 100 до 850 Гц);

— по аналоговому выходу: ± 0,5 %

кратность: 7/10; число перегрузок: 2/5; длительность каждой перегрузки, сек.: 15/3; интервал между двумя перегрузками, сек.: 60/2,5.

Напряжение:

кратность: 2; число перегрузок: 9; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 15.

— длительность провала напряжения;

— глубина провала напряжения;

— длительность прерывания напряжения;

— длительность временного перенапряжения;

(хранение измеряемых параметров КЭ на внешнем ПК через ПО «Конфигуратор»)

Скорость обмена по интерфейсу: 4800, 9600, 19200, 38400, 57600, 115200 бит/сек.

постоянное напряжение 350 В, 200 мА или переменное напряжение 250 В, 200 мА

— включение единичного индикатора К1 или К2 на лицевой панели, мигание цифровых индикаторов (при включении режима мигания)

12ВН – (12+6/-3) В постоянного тока;

24ВН – (24+12/-6) В постоянного тока;

220ВУ – от 85 до 305 В переменного тока частотой 50 Гц или от 100 до 430 В постоянного тока;

230В – от 85 до 305 В переменного тока частотой 50 Гц

Примечание: Приборы с напряжением питания 12ВН и 24ВН имеют защиту от неправильного подключения полярности напряжения питания. Приборы (кроме ЩП72) обеспечивают резервирование питания для исполнений с напряжением питания 12ВН и 24ВН.

3,0 В∙А (для приборов ЩП96, ЩП120 с напряжением питания 5ВН, 12ВН, 24ВН);

4,0 В∙А (для приборов с исполнением без RS485 с напряжением питания 220ВУ, 230В);

5,0 В∙А (для приборов с напряжением питания 220ВУ, 230В)

— с помощью кнопок на передней панели

Для перепрограммирования параметров по интерфейсу RS485 рекомендовано применение преобразователя сигналов интерфейсов USB/RS485 ЭЛПИ-1

— настройка заказанной шкалы (настройка верхнего и нижнего значения, единица измерения);

— установка параметров работы индикации (яркость индикации, период обновления, зона нечувствительности, режим фиксации, цвет индикации, параметры барграфической шкалы);

— изменение адресации регистров измеряемых параметров;

— параметры дискретных выходов (параметр, режим, уровень, зона (d), зона возврата (%), цвет индикации, мигание, короткий импульс, длинный импульс) (для каждого дискретного выхода существует возможность выбора собственного режима мигания цифровых индикаторов);

— параметры аналоговых выходов (режим, параметр, верхнее и нижнее значение);

— параметры интерфейса RS485;

— задание пароля; калибровка.

От -40 до +55 ºС (относительная влажность 95% при +25 ºС) — для приборов с приемкой «Морской регистр»

— для эксплуатации на АЭС (класс безопасности — 4 по НП-001-2015);

— для эксплуатации на морских судах (ОМ2)

b1 – диапазон измерений входного сигнала при непосредственном подключении, коэффициент трансформации при подключении через внешний трансформатор тока 1 А, 5 А или трансформатор напряжения 100 В:
Варианты входного сигнала при непосредственном подключении:
мВ: 100, 150, 200, 250, 500, 1000, 2000
В: 1, 2, 5, 10, 20, 50, 100, 150, 200, 250, 380, 500, 600, 750
мА: 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000
А: 1, 2, 5, 10, 20
Гц: 15…100, 100…850
По умолчанию диапазон частоты входного сигнала 15…100 Гц для условного обозначения частоты 50 Гц (при заказе не указывается).
Примеры возможных коэффициентов трансформации при подключении через трансформатор напряжения:
В: 380, 660
кВ: 3, 6, 10, 11, 15, 20, 35, 100, 110, 150, 220, 330, 400, 500, 750
Примеры возможных коэффициентов трансформации при подключении через трансформатор тока:
А: 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800,
кА: 1, 1,2, 1,5, 2, 3, 4, 5, 6, 8, 10, 12, 14, 16, 18, 20, 25, 28, 30, 32, 35, 40
Диапазон показаний от 0 до 120 % номинального значения сигнала первичной цепи трансформатора.
Примечания:
1) При заказе прибора с диапазоном частоты входного сигнала 100…850 Гц только с основным индикатором указать в скобках в параметре b1 условное обозначение частоты – 400 Гц.
2) при отличии диапазона показаний от диапазона прямого измерения входного сигнала дополнительно указать заказанный диапазон показаний в примечании к формуле заказа.

b2 – диапазон измерений частоты входного сигнала дополнительного индикатора (кроме ЩП02):
50 Гц – для диапазона 15…100 Гц,
400 Гц – для диапазона 100…850 Гц,
— не указывается при отсутствии и при условии, если параметр d = x;

c – напряжение питания:
5ВН – (5+4/-0,5) В постоянного тока;
12ВН – (12+6/-3) В постоянного тока;
24ВН – (24+12/-6) В постоянного тока;
230В – напряжение питания от 85 до 305 В переменного тока частотой 50 Гц;
220ВУ – универсальное питание: напряжение питания от 85 до 305 В переменного тока частотой 50 Гц или от 100 до 430 В постоянного тока;

d – наличие интерфейсов RS485:
1RS – один интерфейс;
2RS – два интерфейса (только для ЩП96 и ЩП120);
х – при отсутствии параметра;

e – наличие аналоговых и дискретных выходов:
02 – два дискретных выхода без аналоговых выходов;
11 – один аналоговый и один дискретный выход;
12 – один аналоговый и два дискретных выхода;
20 – два аналоговых выхода без дискретных выходов;
22 – два аналоговых и два дискретных выхода;
х – без аналоговых и дискретных выходов;
После цифр в скобках указать условные обозначения аналоговых выходных сигналов:
A = 0…5 мА, B = 4…20 мА, С = 0…20 мА.
При заказе двух аналоговых выходов условные обозначения необходимо указать через запятую.

f – цвет индикаторов:
К – красный, З – зеленый, Ж – желтый, Ц – цветной комбинированный (только для ЩП120);

g – класс точности:
0,2 – для всех исполнений (кроме приборов без интерфейса RS485 и/или имеющих эксплуатационное исполнение);
0,5 – для всех исполнений приборов;

h – эксплуатационное исполнение:
ОМ2 – для эксплуатации на морских судах;
А – для эксплуатации на АЭС (класс безопасности 4);
х – в остальных случаях;

i – специальное исполнение (только для ЩП120 с цветными комбинированными индикаторами):
1Б – одна барграфическая (дискретно-аналоговая) шкала;
2Б – две барграфических (дискретно-аналоговых) шкалы (только при выборе параметра b2);
— при отсутствии параметр не указывать.
Примечание:
В случае заказа прибора с двумя барграфическими шкалами (i = 2Б):
1) с диапазоном частоты входного сигнала 50 Гц (b2 = 50Гц), по умолчанию диапазон показаний для второй барграфической шкалы устанавливается в диапазоне от 45 до 55 Гц;
2) с диапазоном частоты входного сигнала 400 Гц (b2 = 400Гц), по умолчанию диапазон показаний для второй барграфической шкалы устанавливается в диапазоне от 350 до 450 Гц.

ЩП02 – 100мА – 24ВН – 1RS – х – К – 0,5 – А, ТУ 26.51.43-235-05763903-2017

Примечание – диапазон показаний: 0…50 м
