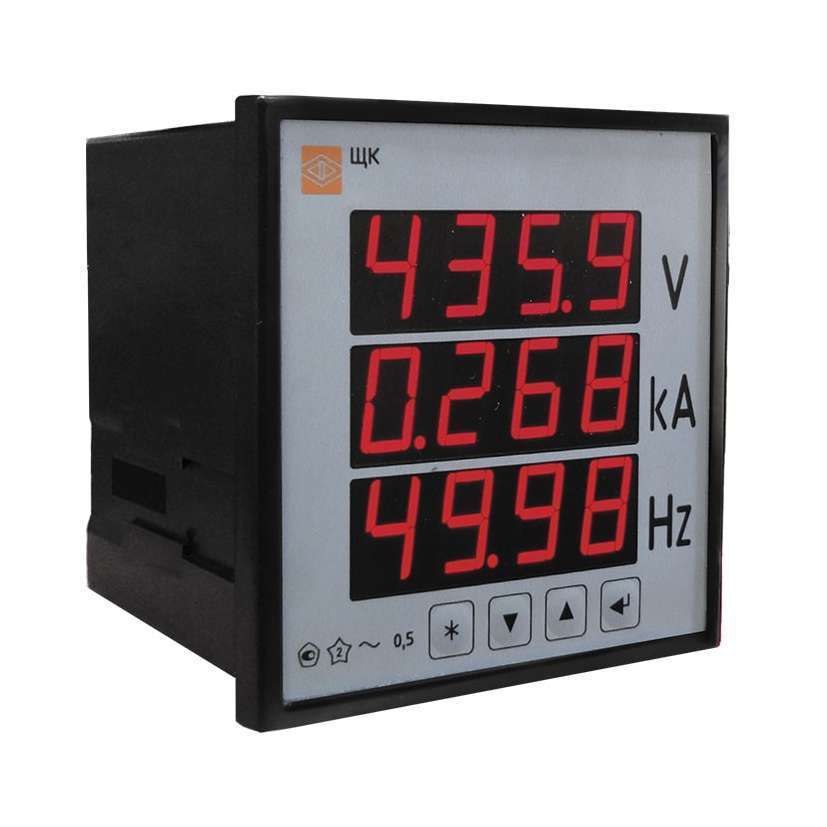

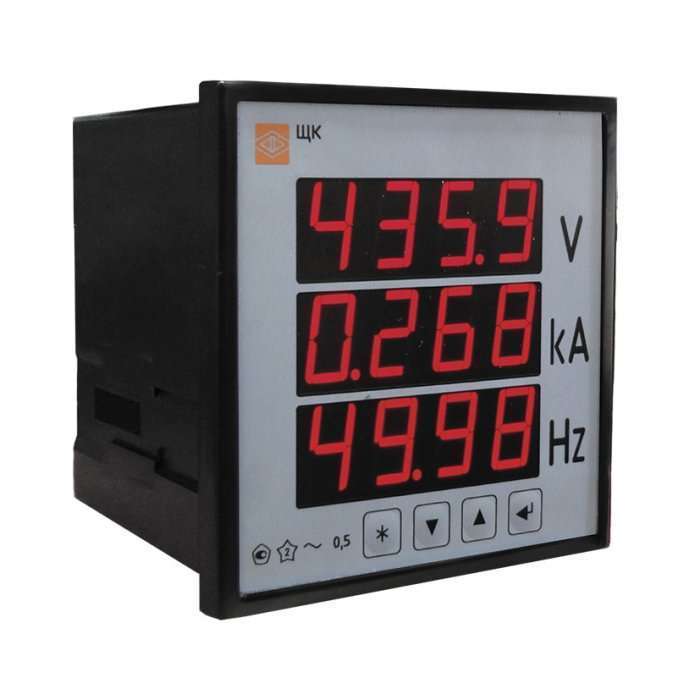

ЩК96 Амперметры, вольтметры и частотомеры переменного тока
Приборы ЩК96 разработаны для измерения действующих значений силы тока, напряжения и частоты в однофазных и трехфазных сетях переменного тока. Оснащены интерфейсом RS485 с поддержкой протокола MODBUS RTU, что облегчает их интеграцию в автоматизированные системы управления. Наличие выходных унифицированных сигналов постоянного тока делает эти приборы универсальным решением для широкого спектра применений в энергетике и промышленности.
— уровня контролируемых значений входных сигналов (уставок);
— изменение яркости свечения цифровых индикаторов;
— параметров интерфейса.
| Тип прибора | Габаритные размеры, мм | Вырез в щите, мм | Высота знака, мм | Масса, кг, не более |
| ЩК96 | 96 х 96 х 103 (с задней крышкой); 96 х 96 х 75,6 (без задней крышки) | 92х92 | 14 | 0,4 |
| Класс точности | 0,5 или 1,0 |
| Рабочий диапазон температур | От -40°С до +55°С (УХЛ3.1) |
| Максимальный диапазон показаний | От 0 до 9999 |
| Нормальная область частот измеряемых сигналов | От 45 до 65 Гц |
| Количество измерительных каналов | 1, 2 или 3 |
| Степень защиты по передней панели | IP40 |
| Интерфейс | RS485 (протокол Modbus RTU) |
| Скорость обмена по интерфейсу | 9600, 19200, 38400, 57600 бод. |
| Аналоговый выход на каждый отображаемый параметр (класс точности 0,5) | 0…5 мА, 0…20 мА, 4…20 мА |
| Дискретный выход | Постоянное напряжение 300 В, 100 мА или Переменное напряжение 200 В, 100 мА |
| Максимальная допустимая перегрузка по входному сигналу | 150% (2 часа) |
| Время установления выходного аналогового сигнала, не более | 1,0 с |
| Параметры питания |
— 12ВН (12 +6/-3) В постоянного тока, — 24ВН (24 +12/-6) В постоянного тока, — 220ВУ от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц или от 120 до 265 В постоянного тока, — 230В от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц |
| Мощность потребления, не более | 12,5 В•А |
| Входное сопротивление при измерении напряжения, не менее |
– 50 кОм для приборов с пределом измерения 50 В; – 100 кОм для приборов с пределом измерения 100 В; – 250 кОм для приборов с пределом измерения 250 В; – 450 кОм для приборов с пределом измерения 500 В. |
| Падение напряжения на входе при измерении силы тока (не более): для диапазона измерения 500 мА, 1000 мА, 2000 мА, 1 А, 2 А, 5 А | 30 мВ |
| Межповерочный интервал | 36 месяцев |
| Гарантийный срок эксплуатации | 24 месяца |
| Средний срок службы, не менее | 15 лет |
| Средняя наработка на отказ, не менее | 100 000 ч. |
Примечание: подключить внешние цепи в соответствии с назначением контактов соединительных разъемов в клеммы «под винт», одножильными проводами сечением до 4 мм2, многожильными до 2,5 мм2. При подключении напряжения питания постоянного тока от 120 до 265 В к контактам питания «L», «N» полярность любая.
Форма заказа
ЩК а – b1, b2, b3 – c – d – e – f – g – h — i
а — тип прибора (по габаритам): ЩК96 – 96х96
b1, b2, b3 — диапазон измерения*:
В: 50; 100; 250; 500
мА: 500
А: 1; 2; 5
В**: 380; 660
кВ**: 3; 6; 10; 11; 15; 20; 35; 100; 110; 150;
220; 330; 400; 500; 750
А***: 1; 5; 10; 15; 20; 30; 40; 50; 75; 80;
100; 150; 200; 300; 400; 500; 600; 750; 800
кА***: 1; 1,2; 1,5; 2;3; 4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 25; 28; 30; 32; 35; 40
Гц****: 45…65
* — диапазон измерения заполняется для каждого канала
** — подключение через внешний трансформатор напряжения с номинальным напряжением вторичной обмотки 100В
*** — подключение через внешние трансформаторы тока с номинальным током вторичной обмотки 1А или 5А
**** — частота напряжения первого канала
с — разрядность: 4,0
d — питание:
12ВН — (12 +6/-3) В постоянного тока
24ВН — (24 +12/-6) В постоянного тока
220ВУ — от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц или от 120 до 265 В постоянного тока
230В — от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц
e — интерфейс: RS – RS485 (указывать обязательно)
f — дискретные выходы:
21 – дискретный выход на каждый канал
00 – отсутствие дискретных выходов
g — аналоговые выходы:
А – 0…5мА на каждый канал
В – 4…20мА на каждый канал
С – 0…20мА на каждый канал
– при отсутствии не указывается
h — цвет индикатора:
К – красный
З – зеленый
Ж — желтый
i — класс точности: 0,5; 1,0
Пример оформления заказа:
ЩК96-500В,200В,200В-4,0-24ВН-RS-21-А-К-0,5 ТУ 25-7504.206-2009
Для прибора ЩК96, имеющего диапазон измерения первого канала от 0 до 500 В, второго и третьего каналов – от 0 до 200 В с непосредственным подключением, напряжение питания 24ВН постоянного тока, интерфейс RS485, дискретные выходы, аналоговые выходы 0…5 мА, красный цвет индикаторов, класс точности 0,5.
Приборы ЩК96: Универсальные решения для измерения электрических параметров
Основные характеристики:
1. Измеряемые параметры:
- Сила тока
- Напряжение
- Частота
2. Интерфейсы и протоколы:
- Интерфейс RS485
- Протокол MODBUS RTU
3. Выходы унифицированных сигналов:
- Постоянный ток (мА)
Эти особенности делают приборы ЩК96 универсальными и удобными для использования в автоматизированных системах управления различными технологическими процессами.
Приборы ЩК96 находят широкое применение в самых разнообразных областях:
- Энергетика: Контроль и мониторинг параметров электрических сетей, анализ нагрузок и диагностика состояния оборудования.
- Промышленные предприятия: Измерения и управление энергопотреблением, обеспечение стабильности работы производственного оборудования.
- Коммунальные услуги: Мониторинг и учет потребления электроэнергии в жилых домах, офисах и общественных зданиях.
- Автоматизация технологических процессов: Интеграция в системы автоматического управления и регулирования, повышение точности и надежности работы оборудования.
Преимущества:
- Надежность и точность: Высокое качество сборки и современные технологии обеспечивают долговременную стабильность и точность измерений.
- Совместимость с системами автоматизации: Поддержка популярных протоколов обмена данными позволяет легко интегрировать приборы ЩК96 в существующие системы управления.
- Универсальность: Возможность использования в однофазных и трехфазных сетях делает приборы подходящими для большинства промышленных и энергетических объектов.
Приборы ЩК96 – это современное решение для измерения и контроля электрических параметров, которое сочетает в себе высокую точность, надежность и удобство эксплуатации. Они идеально подходят для использования в различных приложениях в энергетике и промышленности, помогая повысить эффективность и безопасность работы оборудования.
