СА3021 Амперметры цифровые щитовые
Подробнее
СА3021 Амперметры цифровые щитовые

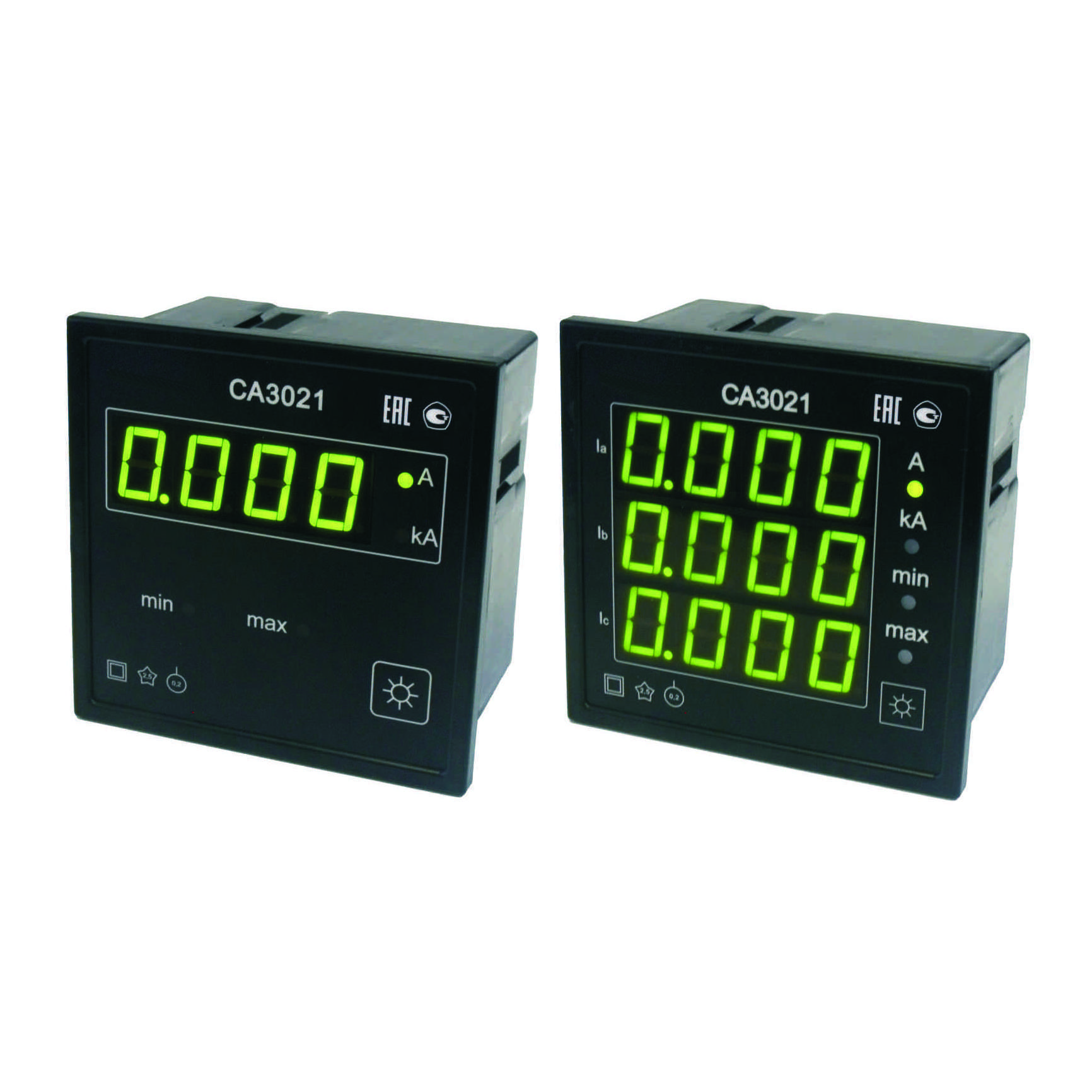

Амперметры СА3021 - это устройства для измерения действующего значения переменного тока, которые также используются на электростанциях и подстанциях для передачи измерительных данных по гальванически развязанному интерфейсу RS485. Они выполнены на базе специализированного микроконтроллера MSP430.Амперметры СА3021 выпускаются в двух исполнениях с разными номинальными значениями измеряемого тока:
Краткие характеристики амперметров СА3021:
| Обозначение | Краткие характеристики |
|---|---|
| СА3021-1 | Амперметр с номинальным значением измеряемого тока 1 А |
| СА3021-5 | Амперметр с номинальным значением измеряемого тока 5 А |
Амперметры СА3021 подключаются непосредственно к измерительным трансформаторам тока (ИТТ) и измеряют действующее значение тока, протекающего через вторичную обмотку ИТТ. Они индицируют действующее значение измеренного тока с учетом установленного по интерфейсу коэффициента трансформации (Кт)ИТТ и размерность измеренного значения тока «А» или «кА». Амперметры СА3021 также имеют возможность регулировки яркости свечения индикаторов.
Амперметры СА3021 имеют возможность установки по интерфейсу:
Коэффициента трансформации Кт;
Уставок нижнего и верхнего допускаемых значений измеряемого тока.
Амперметры СА3021 индицируют миганием цифровых индикаторов и свечением индикатора «min» или «max», когда выход измеряемого тока за границы установленных уставок. В этом случае срабатывает соответствующее реле и замыкает свои контакты.
Технические характеристики
| Наименование характеристик | Значение |
| Номинальные значения измеряемыз токов, IН, А | 1 или 5 (в зависимости от исполнения) |
| Диапазоны измеряемых токов | от 0,01 IН до 1,5 IН |
| Пределы допускаемой основной приведенной погрешности измерений, %, от номинального тока | ±0,2 |
| Частотный диапазон измеряемого переменного тока, Гц | от 45 до 850 |
| Потребляемая мощность, не более, ВА | 4 |
| Диапазон установки КТ | от 1 до 30000 |
| Диапазон установки уставок: — нижнего допускаемого значения измеряемого тока; — верхнего допускаемого значения измеряемого тока | от 0,02 IН · КТ до 1,481 IН · КТ; от 0,03 IН · КТ до 1,491 IН · КТ |
| Погрешность срабатывания выхода измеряемого тока за границы установленных уставок | определяется основной приведенной погрешностью измерений |
| Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температур, % на каждые 10 ОС изменения температуры | ±0,1 |
| Питание: — сеть переменного тока частотой (47-55)Гц, В; — постоянное напряжение, В | от 90 до 260; от 120 до 300 |
| Условия эксплуатации: — температура окружающего воздуха, С; — относительная влажность, % | от минус 25 до 50; 90 (при температуре 25С) |
| Габаритные размеры, мм, не более | 120х120х90 |
| Масса не более, кг | 0,45 |
| Средний срок службы, лет | 15 |
| Наработка на отказ, ч | 40000 |
Амперметры цифровые щитовые СА3021
Основные характеристики:
1. Назначение: Измерение действующего значения переменного тока.
2. Интерфейс: Гальванически развязанный интерфейс RS485 для передачи данных.
3. Микроконтроллер: Специальный микроконтроллер MSP430, обеспечивающий высокую точность и надежность измерений.
Исполнения:
Амперметры СА3021 выпускаются в двух исполнениях, отличающихся номинальными значениями измеряемого тока:
- СА3021-1: Номинальное значение измеряемого тока составляет 1 А.
- СА3021-5: Номинальное значение измеряемого тока составляет 5 А.
Применение:
Амперметры СА3021 находят широкое применение в энергетике, на электростанциях и подстанциях, где требуется точный контроль силы тока в электрических сетях. Благодаря поддержке интерфейса RS485, эти устройства могут быть легко интегрированы в системы автоматизированного управления и мониторинга, что позволяет операторам получать актуальную информацию о состоянии сети в реальном времени.
Преимущества:
- Высокая точность измерений: Микроконтроллер MSP430 обеспечивает точные результаты измерений, что критически важно в энергетических системах.
- Надежность и долговечность: Конструкция амперметров СА3021 рассчитана на длительную эксплуатацию в жестких условиях.
- Безопасность: Гальваническая развязка интерфейса RS485 защищает оборудование и персонал от возможных помех и наводок.
- Универсальность: Два варианта исполнения позволяют выбрать подходящее устройство в зависимости от требуемого диапазона измеряемого тока.
Амперметры цифровые щитовые СА3021 являются важным инструментом для контроля и мониторинга силы тока на электростанциях и подстанциях. Благодаря своей точности, надежности и поддержке современного интерфейса RS485, они обеспечивают эффективное управление и безопасность работы энергетических систем.
