PA194I Амперметры цифровые щитовые
Амперметры PA194I находят широкое применение в различных сферах, где требуется точное измерение силы и частоты переменного тока. Рассмотрим подробнее основные области применения и преимущества использования этих приборов.
Основные сферы применения:
Энергетика и электроэнергетика:
- Мониторинг и контроль параметров электрических сетей. В энергетических компаниях и на подстанциях важно следить за уровнем напряжения и частотой переменного тока для обеспечения стабильной работы энергосистем.
- Автоматизированные системы управления (АСУ). Амперметры PA194I могут быть включены в АСУ для дистанционного мониторинга и управления состоянием электрических сетей.
Промышленность:
- Контроль качества продукции. В производственных процессах необходимо отслеживать параметры силы тока и частоты для обеспечения качественного изготовления продукции.
- Интеграция в системы автоматизации. Амперметры PA194I могут стать частью автоматизированных систем управления на производстве, что позволяет улучшить контроль над производственными операциями и повысить их эффективность.
Коммунальный сектор:
- Эксплуатация объектов ЖКХ. В коммунальном хозяйстве использование амперметров PA194I помогает контролировать напряжение и частоту в сетях для обеспечения бесперебойного снабжения водой, теплом и электроэнергией.
- Диспетчерские службы. В диспетчерских службах использование амперметров PA194I позволяет оперативно реагировать на аварийные ситуации, возникающие вследствие нарушений в электрических сетях.
Инфраструктура и строительство:
- Строительство и ремонт инженерных сооружений. Во время строительства и ремонта зданий и инженерных сооружений важно проводить точные измерения параметров электрических цепей для корректного проектирования и эксплуатации электрических систем.
- Монтаж и эксплуатация лифтового оборудования. Для лифтов и других подъемных механизмов важно отслеживать уровень напряжения и частоту переменного тока, чтобы обеспечить безопасность и надежность работы оборудования.
Научные исследования и разработки:
- Лабораторные исследования. В научных лабораториях и на производственных площадках амперметры PA194I используются для проведения точных измерений параметров электрических цепей, что способствует получению качественных и воспроизводимых результатов.
- Тестирование и калибровка оборудования. В лабораторных работах и при калибровании оборудования требуется измерять параметры электрических цепей для проверки точности и правильности работы приборов.
Преимущества использования PA194I:
1. Высокая точность измерений: Амперметры PA194I обеспечивают точную оценку силы тока и частоты переменного тока, что особенно важно в сферах, связанных с контролем качества продукции, работой энергетических систем и обеспечением безопасности эксплуатации оборудования.
2. Гибкость настроек: Пользователи могут настраивать диапазон показаний тока в зависимости от установленных трансформаторов, а также конфигурировать параметры интерфейса RS-485, что делает амперметры PA194I универсальными для различных задач.
3. Надежность и долговечность: Среднее время наработки на отказ составляет 200 000 часов, а средний срок службы достигает 25 лет, что указывает на высокое качество и долговечность устройства.
4. Интеграция в автоматизированные системы: Амперметры PA194I поддерживают стандарты Modbus RTU и RS-485, что облегчает их включение в автоматизированные системы управления и мониторинга.
5. Поддержка интерфейса RS-485: Амперметры PA194I оснащены интерфейсом RS-485, что позволяет передавать данные о состоянии электрических цепей на удаленные системы управления и мониторинга.
Амперметры PA194I являются надежными и точными приборами для измерения силы тока и частоты переменного тока в различных сферах, таких как энергетика, промышленность .
Основные сферы применения:
Энергетика и электроэнергетика:
- Мониторинг и контроль параметров электрических сетей. В энергетических компаниях и на подстанциях важно следить за уровнем напряжения и частотой переменного тока для обеспечения стабильной работы энергосистем.
- Автоматизированные системы управления (АСУ). Амперметры PA194I могут быть включены в АСУ для дистанционного мониторинга и управления состоянием электрических сетей.
Промышленность:
- Контроль качества продукции. В производственных процессах необходимо отслеживать параметры силы тока и частоты для обеспечения качественного изготовления продукции.
- Интеграция в системы автоматизации. Амперметры PA194I могут стать частью автоматизированных систем управления на производстве, что позволяет улучшить контроль над производственными операциями и повысить их эффективность.
Коммунальный сектор:
- Эксплуатация объектов ЖКХ. В коммунальном хозяйстве использование амперметров PA194I помогает контролировать напряжение и частоту в сетях для обеспечения бесперебойного снабжения водой, теплом и электроэнергией.
- Диспетчерские службы. В диспетчерских службах использование амперметров PA194I позволяет оперативно реагировать на аварийные ситуации, возникающие вследствие нарушений в электрических сетях.
Инфраструктура и строительство:
- Строительство и ремонт инженерных сооружений. Во время строительства и ремонта зданий и инженерных сооружений важно проводить точные измерения параметров электрических цепей для корректного проектирования и эксплуатации электрических систем.
- Монтаж и эксплуатация лифтового оборудования. Для лифтов и других подъемных механизмов важно отслеживать уровень напряжения и частоту переменного тока, чтобы обеспечить безопасность и надежность работы оборудования.
Научные исследования и разработки:
- Лабораторные исследования. В научных лабораториях и на производственных площадках амперметры PA194I используются для проведения точных измерений параметров электрических цепей, что способствует получению качественных и воспроизводимых результатов.
- Тестирование и калибровка оборудования. В лабораторных работах и при калибровании оборудования требуется измерять параметры электрических цепей для проверки точности и правильности работы приборов.
Преимущества использования PA194I:
1. Высокая точность измерений: Амперметры PA194I обеспечивают точную оценку силы тока и частоты переменного тока, что особенно важно в сферах, связанных с контролем качества продукции, работой энергетических систем и обеспечением безопасности эксплуатации оборудования.
2. Гибкость настроек: Пользователи могут настраивать диапазон показаний тока в зависимости от установленных трансформаторов, а также конфигурировать параметры интерфейса RS-485, что делает амперметры PA194I универсальными для различных задач.
3. Надежность и долговечность: Среднее время наработки на отказ составляет 200 000 часов, а средний срок службы достигает 25 лет, что указывает на высокое качество и долговечность устройства.
4. Интеграция в автоматизированные системы: Амперметры PA194I поддерживают стандарты Modbus RTU и RS-485, что облегчает их включение в автоматизированные системы управления и мониторинга.
5. Поддержка интерфейса RS-485: Амперметры PA194I оснащены интерфейсом RS-485, что позволяет передавать данные о состоянии электрических цепей на удаленные системы управления и мониторинга.
Амперметры PA194I являются надежными и точными приборами для измерения силы тока и частоты переменного тока в различных сферах, таких как энергетика, промышленность .
Основные характеристики амперметров PA194I
| Характеристика, параметр | Описание, значение | |
| Основные погрешности | ||
|
Пределы допускаемой основной приведенной погрешности измерения силы тока, %: — для модификаций класса точности 0,2 — для модификаций класса точности 0,5 |
± 0,2 ± 0,5 |
|
| Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц | ± 0,05 | |
| Номинальные значения входного сигнала | ||
|
Номинальное значение силы переменного тока для, Iн: — мА — А |
100; 200; 500; 1000; 2000(1) 1; 2; 5(1) |
|
| Диапазоны измеряемых сигналов | ||
| Диапазон измеряемого входного сигнала | (0,005…1,2)·Iн | |
| Диапазон измеряемых частот, Гц | от 45 до 65 | |
| Диапазон значений входного сигнала в режиме измерения частоты | (0,3…1,2)·Iн | |
| Диапазон частот основной гармоники входного сигнала, Гц | от 45 до 65 | |
| Перегрузка на измерительном входе | ||
| Допустимая кратковременная перегрузка на входе тока | по табл. 1 | |
| Сопротивление измерительного входа | ||
| Сопротивление входа тока, мОм, не более | 20 | |
| Каналы измерения | ||
| Количество каналов измерения | 1 | |
| Питание | ||
| Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В | от 80 до 270 | |
| Мощность, потребляемая от источника питания, ВА, не более | 5 | |
| Время установления рабочего режима после включения питания, мин, не более | 5 | |
| Индикация | ||
| Тип индикатора | Светодиодный | |
| Количество строк индикатора | 1 | |
| Диапазон отображаемых значений: | 0…9999 | |
| Период обновления результатов измерения, с, не более | 1,1 | |
| Изоляция | ||
| Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее | 100 | |
|
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ: — питание — входы — питание — выходы — входы — выходы |
3 3 2 |
|
| Климатические условия | ||
|
Эксплуатация / транспортирование и хранение |
Температура окружающего воздуха, °С | -40…+70 / -50…+80 |
| Относительная влажность, % |
93 при +35 °С, без конденсации влаги |
|
| Высота над уровнем моря, м, не более | 2500 | |
| Размеры и масса | ||
| Габаритные размеры передней панели, мм | 120×120 | |
| Габаритная длина, мм | 69,5 | |
| Вырез в щите, мм | 111×111 | |
| Масса прибора, кг, не более | 0,5 | |
| Масса прибора в упаковке, кг, не более | 0,7 | |
(1) Номинальное значение входного тока прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением (не ниже меньшего и не выше большего из перечисленных).

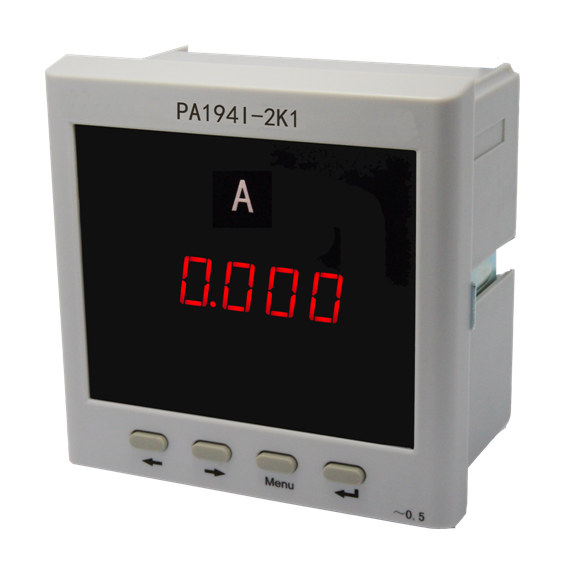

Амперметр PA194I-2K1T
| Характеристика, параметр | Описание, значение |
| Каналы измерения | |
| Количество каналов измерения | 1 |
| Аналоговые выходы | |
| Пределы допускаемой основной приведенной погрешности преобразования тока на аналоговом выходе, % | ± 0,5 |
| Количество | 1 |
| Тип(2) |
4-20 мА, 0-20 мА, 0-5 мА 0-5 В, 1-5 В или 0-10 В |
|
Сопротивление нагрузки: — для выходов типа 4-20 мА, 0-20 мА, Ом, не более — для выходов типа 0-5 мА, Ом, не более — для выходов типа 0-5 В, 1-5 В, кОм, не менее — для выходов типа 0-10 В, кОм, не менее |
350 750 20 20 |
| Порт RS-485 | |
| Протокол связи | Modbus RTU |
| Скорость обмена, бод | 2400, 4800, 9600, 19200, 38400 (уставки) |
| Формат данных | 10 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки) |
Амперметр PA194I-2S1T
| Характеристика, параметр | Описание, значение |
| Каналы измерения | |
| Количество каналов измерения | 1 |
| Порт RS-485 | |
| Протокол связи | Modbus RTU |
| Скорость обмена, бод | 2400, 4800, 9600, 19200, 38400 (уставки) |
| Формат данных | 10 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки) |
| Релейные выходы | |
| Пределы допускаемой основной погрешности срабатывания реле в режиме аварийной сигнализации | Равны пределам допускаемой основной погрешности измерения контролируемого параметра |
| Количество | 2 |
| Нагрузка |
активная, 250 В, 5А или 30В, 5A |
| Дискретные входы | |
| Количество | 4 |
| Тип | «сухой контакт» |
| Ток в замкнутом состоянии, мА, не более | 4 |
| Напряжение в разомкнутом состоянии, В, не более | 15 |
Амперметр PA194I-2X4T
| Характеристика, параметр | Описание, значение |
| Каналы измерения | |
| Количество каналов измерения | 3 |
Амперметр PA194I-2K4T
| Характеристика, параметр | Описание, значение |
| Каналы измерения | |
| Количество каналов измерения | 3 |
| Аналоговые выходы | |
| Пределы допускаемой основной приведенной погрешности преобразования тока на аналоговом выходе, % | ± 0,5 |
| Количество | 3 |
| Тип(2) |
4-20 мА, 0-20 мА, 0-5 мА 0-5 В, 1-5 В или 0-10 В |
|
Сопротивление нагрузки: — для выходов типа 4-20 мА, 0-20 мА, Ом, не более — для выходов типа 0-5 мА, Ом, не более — для выходов типа 0-5 В, 1-5 В, кОм, не менее — для выходов типа 0-10 В, кОм, не менее |
350 750 20 20 |
| Порт RS-485 | |
| Протокол связи | Modbus RTU |
| Скорость обмена, бод | 2400, 4800, 9600, 19200, 38400 (уставки) |
| Формат данных | 10 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки) |
Физические характеристики
Габаритные размеры передней панели, мм 120×120
Габаритная длина, мм 69,5
Вырез в щите, мм 111×111
Масса прибора, кг, не более 0,5
Масса прибора в упаковке, кг, не более 0,7
Условного обозначения модификаций
| Структура условного обозначения модификаций | Р | 1 | 9 | Т | |||||||
| Значение, расшифровка | 1 | 2 | 3 | 4 | 5 | 6 |
1. Код типа прибора:
А — амперметр;
Z — вольтметр.
S — цифровой измеритель мощности
D — цифровой многофункциональный измеритель
2. Код вида сигнала:
4 — переменный ток;
5 — постоянный ток.
3. Код измеряемой величины:
I — ток;
U — напряжение.
P — активная мощность
Q — реактивная мощность
F — частота
UI — напряжение и ток
PQ — активная, реактивная мощность, коэффициент мощности
Z — многофункциональный сетевой измеритель
4. Код размеров лицевой панели (ширина´высота), мм:
2 — 120´120;
5. Код модификации:
X — базовая модель, нет дополнительных входов и выходов;
K — дополнительно один порт RS-485 и до трех аналоговых выходов;
S — дополнительно один порт RS-485, до четырех дискретных входов и до трех релейных выходов.
6. Код типа индикатора:
1 — однострочный светодиодный индикатор;
4 — трехстрочный светодиодный индикатор;
Примечание: название прибора состоит из ряда символов, каждый из которых кодирует ту или иную функцию изделия. Для правильного выбора модификации прибора обращайтесь к таблицам функций прибора и техническим характеристикам.
Размеры и масса одноканальных амперметров PA194I
| Модификации | Габаритные размеры передней панели (ширина x высота) мм | Габаритная длина, мм | Размеры выреза в щите (ширина x высота), мм |
Масса, кг, не более |
| PA194I–2X1 | 120×120 | 69,5 | 111×111 | 0,55 |
| PA194I–3X1 | 83×83 | 84,5 | 76×76 | 0,31 |
| PA194I–5X1 | 96×48 | 125 | 91×44 | 0,34 |
| PA194I–9X1 | 96×96 | 84,5 | 91×91 | 0,41 |
| PA194I–AX1 | 74×74 | 84,5 | 67×67 | 0,27 |
Амперметры PA194I находят широкое применение в различных сферах, где требуется точное измерение силы тока и частоты переменного тока. Рассмотрим основные области применения и ключевые аспекты использования этих приборов.
Энергетика и электроэнергетика:
1. Мониторинг и контроль параметров электрических сетей. В энергетических компаниях и на подстанциях важно отслеживать уровень напряжения и частоту переменного тока для обеспечения стабильной работы энергосистем. Амперметры PA194I помогают в этом процессе, обеспечивая необходимую точность измерений.
2. Автоматизированные системы управления (АСУ). Амперметры PA194I могут быть частью автоматизированных систем управления, что позволяет дистанционно контролировать состояние электрических сетей и своевременно реагировать на любые отклонения.
3. Профилактика аварийных ситуаций. В диспетчерских службах амперметры PA194I используются для быстрого обнаружения проблем в электрических сетях и оперативного реагирования на инцибирующие события.
Промышленность:
1. Контроль качества продукции. В производственных процессах необходимо тщательно отслеживать параметры силы тока и частоты переменного тока для обеспечения высокого уровня качества выпускаемых товаров.
2. Интеграция в системы автоматизации. Амперметры PA194I могут быть установлены в автоматизированных системах управления на производственных площадках, что помогает оптимизировать производственные процессы и повысить их эффективность.
3. Оборудование для тестирования и калибровки. В лабораторных исследованиях и на производственных площадках амперметры PA194I используются для тестирования и калибровки оборудования, что способствует повышению точности и точности работы приборов.
4. Проверка исправленности и соблюдения стандартов. Амперметры PA194I применяются для проверки соответствия оборудования установленным стандартам и нормативам, что важно для поддержания качества продукции и безопасности эксплуатации.
Коммунальный сектор:
Эксплуатация объектов ЖКХ. В коммунальном хозяйстве амперметры PA194I используются для мониторинга и контроля параметров электрических сетей, что необходимо для обеспечения бесперебойного снабжения водой, теплом и электроэнергией.
Обслуживание и ремонт коммунальных объектов. В коммунальных организациях и предприятиях ЖКХ амперметры PA194I применяются для диагностики и устранения проблем в электрических сетях, что способствует предотвращению аварийных ситуаций и улучшению качества обслуживания населения.
Диспетчерские службы. В диспетчерских службах коммунального хозяйства амперметры PA194I позволяют оперативно выявлять проблемы в электрических сетях и оперативно реагировать на инцибирующие события, что уменьшает вероятность аварийных ситуаций.
Анализ состояния электрических сетей. В коммунальных службах и предприятиях ЖКХ амперметры PA194I активно используются для анализа состояния электрических сетей и определения местоположения потенциальных проблем, что улучшает управление и контроль за качеством предоставляемых услуг.
Инфраструктура и строительство:
1. Строительные и инженерные работы. В строительстве и ремонте зданий и инженерных сооружений амперметры PA194I применяются для измерения параметров электрических цепей, что является важной частью процесса проектирования и контроля качества выполненных работ.
2. Монтаж и эксплуатация лифтового оборудования. В лифтовых установках и другом подъемном оборудовании измерение силы тока и частоты переменного тока необходимо для обеспечения безопасности и надежности эксплуатации оборудования.
3. Технические обследования и аудиты. Амперметры PA194I широко используются для проведения технических обследований и аудитов строительных объектов, что позволяет оценить тектофизические свойства конструкций и выявить потенциальные дефекты.
