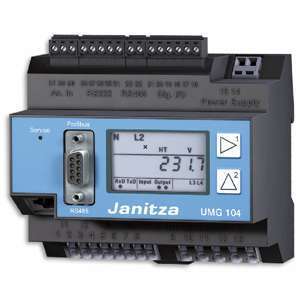

Анализатор мощности UMG 104 от компании Janitza
— это современный измерительный прибор, предназначенный для установки на DIN-рейку и обладающий широкими возможностями для анализа параметров электрической сети. UMG 104 отличается наличием встроенной памяти объемом 4 МБ, что позволяет сохранять результаты измерений для последующего анализа. Прибор поддерживает удаленное управление и мониторинг через протокол Profibus, что делает его удобным для интеграции в системы автоматизации и управления.Основные особенности UMG 104:
1. Универсальность измерений:
- UMG 104 поддерживает измерения в сетях TN и TT.
- Имеет четыре входа для измерения напряжения (до 300 В CAT III) и четыре входа для измерения тока, что позволяет одновременно измерять параметры до четырех однофазных цепей.
2. Разнообразие интерфейсов:
- Поддерживает подключение через интерфейсы RS232, RS485 (Modbus RTU/Slave/Profibus), что позволяет легко интегрировать прибор в различные системы управления и мониторинга.
3. Широкий диапазон питающего напряжения:
- Прибор работает в широком диапазоне напряжений (95–240 В AC / 135–340 В DC), что увеличивает его применимость в различных условиях эксплуатации.
4. Высокая точность измерений:
- Класс точности 0,5 для трансформаторов /5А и класс точности 1 для трансформаторов /1А обеспечивают высокую точность измерений.
5. Анализ гармоник:
- UMG 104 выполняет анализ гармоник до 40-й гармоники для напряжения и тока, что помогает определить качество электроэнергии и выявить потенциальные проблемы.
6. Измерение реактивной мощности:
- Позволяет измерять реактивную мощность, что важно для понимания полной картины энергопотребления и распределения мощности в сети.
7. Система регистрации событий:
- Встроенная система регистрации событий фиксирует все значимые изменения в сети, помогая в дальнейшем анализе и диагностике.
8. Цифровые входы/выходы:
- Включают цифровые входы и выходы, позволяющие автоматизацию и интеграцию с другими системами управления.
9. Температурный мониторинг:
- Возможность подключения датчика для измерения температуры окружающей среды, что может быть полезно для мониторинга условий эксплуатации.
Основные области применения UMG 104:
- Учет параметров потребления и их анализ:- Изучение профилей нагрузки, построение графиков загрузки, анализ пиков потребления и минимизации затрат на электроэнергию.
- Непрерывный контроль качества напряжения:
- Мониторинг качества электроэнергии для своевременного выявления отклонений и предотвращения нарушений.
- Регистрация мест возникновения затрат:
- Идентификация точек, где возникают повышенные затраты энергии, для оптимизации энергопотребления.
- Защита сетей:
- Ограничение нагрузок и предупреждение аварийных ситуаций путем мониторинга и анализа параметров сети.
- Датчик измеренных значений:
- Интеграция с инженерными системами управления или программируемыми логическими контроллерами (PLC) для оперативного управления и автоматизации процессов.
Анализатор мощности UMG 104 от компании Janitza находит широкое применение в различных областях, связанных с измерениями и контролем параметров электрических сетей. Вот основные направления его использования:
1. Энергетика и Электроэнергетика:
- Контроль и управление распределительными подстанциями. UMG 104 используется для мониторинга параметров электросети на уровне подстанций, что позволяет оперативно выявлять отклонения и принимать меры по их устранению.
- Анализ качества электроэнергии на электростанциях. Измерение и анализ параметров генерируемого электричества для поддержания стабильности и соответствия нормативам.
- Диагностика и обслуживание силовых трансформаторов. UMG 104 помогает отслеживать состояние трансформаторов, что важно для предотвращения их преждевременного износа и выхода из строя.
2. Промышленное производство:
- Мониторинг и управление производственными линиями. Контроль параметров электросети на производственных участках для оптимизации энергопотребления и повышения эффективности работы оборудования.
- Защита электродвигателей и другого силового оборудования. UMG 104 предупреждает о возможных перегрузках и коротких замыканиях, что снижает риск повреждений дорогостоящего оборудования.
- Энергосбережение и повышение энергоэффективности. Анализ потребления электроэнергии на предприятии и внедрение мероприятий по её рациональному использованию.
3. Жилищно-коммунальное хозяйство (ЖКХ):
- Мониторинг энергопотребления в многоквартирных домах и общественных зданиях. Измерение и анализ параметров электросети для оценки эффективности использования электроэнергии и выявления потерь.
- Обслуживание и ремонт электрических сетей. Диагностика и устранение неполадок в сетях электроснабжения жилых комплексов и объектов социальной инфраструктуры.
- Управление освещением и отоплением. Контроль и регулирование параметров электросети для оптимизации расходов на освещение и отопление зданий.
4. Автоматизированные системы управления (АСУ):
- Интеграция в SCADA-системы. UMG 104 подключается к системам диспетчерского управления и сбора данных для централизованного мониторинга и управления параметрами электросети.
- Удалённое наблюдение и управление. Возможность дистанционной настройки и контроля параметров электросети через интерфейсы RS485 и Profibus.
5. Транспорт и инфраструктура:
- Контроль и управление электропитанием на железнодорожных станциях и аэропортах. Мониторинг параметров электросети для обеспечения стабильной работы транспортной инфраструктуры.
- Тестирование и настройка электрооборудования подвижного состава. Измерение и регулировка параметров электросети в транспортных средствах и подвижных составах.
6. Строительство и монтаж:
- Проверка соответствия параметров электросети проектным требованиям. Использование UMG 104 для тестирования и настройки электрооборудования перед вводом в эксплуатацию.
- Монтаж и обслуживание электроустановок. Контроль параметров электросети при монтаже новых линий и оборудовании, а также при проведении ремонтных работ.
7. Медицина и здравоохранение:
- Обеспечение бесперебойного питания медицинского оборудования. Мониторинг и защита электросетей в медицинских учреждениях для гарантированного функционирования жизненно важного оборудования.
- Диагностика и обслуживание медицинской техники. Использование UMG 104 для проверки параметров электросети и диагностики неисправностей в медицинском оборудовании.
Заключение:
UMG 104 является универсальным и надёжным инструментом, который находит применение в самых разных отраслях, где требуется точное измерение и контроль параметров электрических сетей. Его компактный размер, высокие точность измерений, поддержка современных интерфейсов для интеграции в системы автоматизации и наличие встроенной памяти делают его идеальным выбором для решения множества задач
