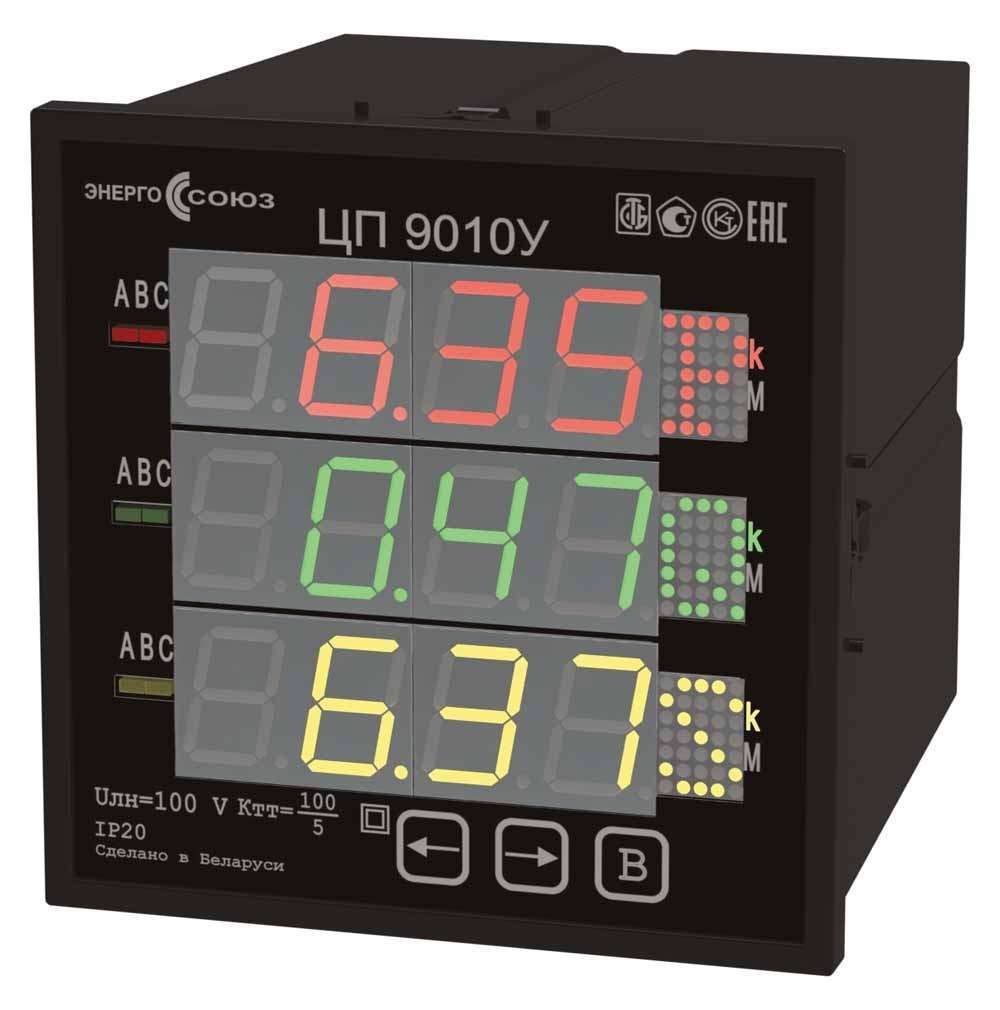

ЦП9010У Преобразователи измерительные цифровые многофункциональные

Подробнее

ЦП9010У Преобразователи измерительные цифровые многофункциональные

Преобразователи измерительные ЦП9010У предназначены для преобразования параметров однофазных и трехфазных трехпроводных и четырехпроводных электрических цепей переменного тока частотой 50 Гц в цифровой код и передачи его по двум портам RS-485.

Они используются для линейного преобразования параметров электрических цепей в унифицированные выходные сигналы постоянного тока, коммутации внешних электрических цепей, приема дискретной информации, отображения любых измеренных параметров на показывающем устройстве, состоящем из трех встроенных отсчетных устройств.

Связь с ПЭВМ осуществляется в соответствии с протоколом MODBUS режим RTU и протоколом в соответствии с ГОСТ Р МЭК 60870-5-101. Связь с пассивными внешними устройствами осуществляется в соответствии с протоколом передачи данных.

Измеряемые параметры:

- Действующее значение фазных токов и напряжений;

- Действующее значение межфазных напряжений;
- Действующее значение тока нулевой последовательности;
- Действующее значение напряжения нулевой последовательности;
- Активная, реактивная и полная мощность трехфазных цепей;
- Активная, реактивная и полная мощность по каждой фазе;
- Частота сети;
- Коэффициент мощности трехфазных цепей и по каждой фазе.

При подключении прибора через измерительные трансформаторы на отсчетных устройствах отображается результат измерения с учетом коэффициентов трансформации первичных цепей.

Прибор ЦП9010У может содержать 3 или 6 аналоговых выходов, 3, 6 или 9 встроенных реле, 3, 6 или 9 дискретных входов. Максимальное суммарное количество аналоговых выходов, встроенных реле и дискретных входов – 9.

Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Наличие дискретных входов позволяет передавать информацию о состоянии внешних цепей (замкнуто – разомкнуто).

Для отображения измеряемых параметров дополнительно могут применяться внешние блоки показывающих устройств ЦП 9010ПУ. Для сопряжения прибора с аналоговыми каналами телемеханики дополнительно могут применяться внешние блоки аналоговых выходов ЦП 9010АВ.

Суммарное количество устройств, подключаемых к портам RS-485, до 250 при суммарной длине линии связи не более 1200 м.

Параметры преобразуемого входного сигнала
Переменный ток, А (IA, IB, IC)		Напряжение линейное переменного тока, В Uлн (UAB,UBC,UCA)		Частота, Гц		Угол сдвига фаз между током и напряже- нием, (φ), градус	cos φ.н (sin φ.н), номи- нальное значение
Диапазон преобра- зования	Номи- нальное значение, Iн	Диапазон преобр- азования	Номи- нальное значе ние, Uлн.н	Диапазон преобра- зования	Номи- нальное значение
0 – 0.5 0 – 1.0 0 – 2.5 0 – 5.0	0.5 1.0 2.5 5.0	0 – 120 0 – 264 0 – 456 80 – 120	100 220 380 100	45 – 55	50	от 0 до 360	плюс 1 и минус 1
Примечание — диапазон преобразования 80 – 120 В только для приборов с питанием от измерительной цепи.

Диапазон изменения выходного аналогового сигнала, мА	Диапазон изменения коэффициента мощности cos φ, sin φ	Диапазон сопротивления нагрузки, кОм
0 – 5	плюс 1–0	0 – 3.0
4 – 20		0 – 0.5
0 – 20		0 – 0.5
0 – 2.5 – 5	плюс 1–0–минус 1–0	0 – 3.0
±5.0		0 – 3.0
4 – 12 – 20		0 – 0.5
0 – 10 – 20		0 – 0.5
Примечание — аналоговые сигналы с диапазонами 0 – 5; 4 – 20; 0 – 20 мА являются однополярными и используются при преобразовании токов, напряжений, частоты, полной мощности, а также при преобразовании активной и реактивной мощности и коэффициента мощности в двух квадрантах; сигналы с диапазонами 0 – 2.5 – 5; ±5; 4 – 12 – 20; 0 – 10 – 20 являются двуполярными и используются при преобразовании активной и реактивной мощности и коэффициента мощности в четырех квадрантах.

Цвет индикаторов (без указания в заказе — красный):	зелёный/красный/жёлтый
Пределы допускаемой основной погрешности:
— при измерении мощности, действующего значения напряжения и тока нулевой последовательности по всем выходам, %	±0.5
— при измерении действующих значений фазных токов и напряжений, междуфазных напряжений по выходам RS-485, %	±0.2
— при измерении действующих значений фазных токов и напряжений, междуфазных напряжений по аналоговым выходам и отсчетным устройствам, %	±0.5
— по всем выходам при измерении частоты в диапазоне изменения фазного напряжения преобразуемого входного сигнала от 0.1Uф.н до 1.2Uф.н., %	±0.05
Допускаемый ток (переменный или постоянный), коммутируемый каждым реле, А	0.3
Допускаемое напряжение, коммутируемое каждым реле:
— для переменного тока, В	250
— для постоянного тока, В	30
Питание осуществляется по одному из следующих вариантов:
— от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В);
— от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В);
— от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В;
— от измерительной цепи напряжением от 80 до 120 В.
Мощность, потребляемая от:
— измерительной цепи, не более:
— для каждой последовательности цепи, В·А	0.2
— для параллельных цепей с питанием от цепи входного сигнала:
— от фаз А и С, В·А	9.0
— от фазы В, В·А	0.2
— для каждой параллельной цепи с питанием от сети источника питания, В·А	0.2
— источника питания, не более, В·А	9.0
Габаритные размеры не более, мм	120x120x148
Масса не более, кг	1.2
Диапазон рабочих температур, °C	от -40 до +55

№ по порядку	Параметр	Описание	Примечание
1	IA	Действующее значение тока фазы A	Трехэлементная четырехпроводная схема подключения
2	IC	Действующее значение тока фазы C
3	UAB	Действующее значение междуфазного напряжения A-B
4	UBC	Действующее значение междуфазного напряжения B-C
5	UCA	Действующее значение междуфазного напряжения C-A
6	P	Активная мощность трехфазной системы
7	Q	Реактивная мощность трехфазной системы
8	S	Полная мощность трехфазной системы
9	ƒ	Частота сети
10	*cos φ	cos φ= P/S – коэффициент мощности
11	IB	Действующее значение тока фазы B
12	I0	Действующее значение тока нулевой последовательности
13	UA	Действующее значение напряжения фазы A
14	UB	Действующее значение напряжения фазы B
15	UC	Действующее значение напряжения фазы C
16	U0	Действующее значение междуфазного напряжения нулевой последовательности
17	PA	Активная мощность по фазе A
18	PB	Активная мощность по фазе B
19	PC	Активная мощность по фазе C
20	QA	Реактивная мощность по фазе A
21	QB	Реактивная мощность по фазе B
22	QC	Реактивная мощность по фазе C
23	SA	Полная мощность по фазе A
24	SB	Полная мощность по фазе B
25	SC	Полная мощность по фазе C
32	*cos φA	cos φA = PА/ SА — коэффициент мощности фазы A
33	*cos φB	cos φB = PВ/ SВ — коэффициент мощности фазы B
34	*cos φC	cos φC = PС/ SС — коэффициент мощности фазы C
1	IA	Действующее значение тока фазы A	Двухэлементная трехпроводная схема подключения
2	IC	Действующее значение тока фазы C
3	UAB	Действующее значение междуфазного напряжения A-B
4	UBC	Действующее значение междуфазного напряжения B-C
5	UCA	Действующее значение междуфазного напряжения C-A
6	P	Активная мощность трехфазной системы
7	Q	Реактивная мощность трехфазной системы
8	S	Полная мощность трехфазной системы
9	ƒ	Частота сети
10	*cos φ	cos φ= P/S – коэффициент мощности
35	DI	Состояние дискретных входов по группам	—
36	DO	Состояние реле по группам	—
37	UAB	Действующее значение междуфазного напряжения A-B	Только для аналоговых выходов в диапазоне от 0 до 120 % номинального значения
38	UBC	Действующее значение междуфазного напряжения B-C
39	UCA	Действующее значение междуфазного напряжения C-A
40	UA	Действующее значение напряжения фазы A
41	UB	Действующее значение напряжения фазы B
42	UC	Действующее значение напряжения фазы C
43	UAB	Действующее значение междуфазного напряжения A-B	Только для аналоговых выходов в диапазоне от 80 до 120 % номинального значения
44	UBC	Действующее значение междуфазного напряжения B-C
45	UCA	Действующее значение междуфазного напряжения C-A
46	UA	Действующее значение напряжения фазы A
47	UB	Действующее значение напряжения фазы B
48	UC	Действующее значение напряжения фазы C
49	UAB	Действующее значение междуфазного напряжения A-B	Только для аналоговых выходов в диапазоне от 0 до 125 % номинального значения
50	UBC	Действующее значение междуфазного напряжения B-C
51	UCA	Действующее значение междуфазного напряжения C-A
52	UA	Действующее значение напряжения фазы A
53	UB	Действующее значение напряжения фазы B
54	UC	Действующее значение напряжения фазы C
55	UAB	Действующее значение междуфазного напряжения A-B	Только для аналоговых выходов в диапазоне от 75 до 125 % номинального значения
56	UBC	Действующее значение междуфазного напряжения B-C
57	UCA	Действующее значение междуфазного напряжения C-A
58	UA	Действующее значение напряжения фазы A
59	UB	Действующее значение напряжения фазы B
60	UC	Действующее значение напряжения фазы C

Примечания:

Номинальному значению измеряемых параметров, кроме коэффициента мощности и частоты, соответствует показание монитора ПЭВМ 20000 единиц. Номинальному значению коэффициента мощности cos φ = 1 соответствует показание монитора ПЭВМ 1000 единиц. Номинальному значению частоты сети (f=50 Гц) соответствует показание монитора ПЭВМ 50000 единиц;

* — параметр вычисляется;

Параметры № п.п. 40 – 42, 46 – 48, 52 – 54, 58 – 60 актуальны только для трехэлементной четырехпроводной схемы подключения.

При заказе прибора необходимо использовать последовательность указания параметров и функциональных возможностей прибора условно в соответствии с примером заказа, приведенным ниже.

При заказе преобразователя измерительного ЦП 9010У необходимо указать:

— отображаемые параметры из таблицы 1 для каждого отсчетного устройства (в дальнейшем ОУ), цвет свечения верхнего, среднего и нижнего ОУ;
— при наличии аналоговых выходов – обозначение параметра (таблица 1) и диапазон изменения выходного сигнала последовательно для каждого аналогового выхода;
— при наличии встроенных реле — их количество;
— при наличии дискретных входов — их количество;
— коэффициенты трансформации первичных цепей — при необходимости;
— наличие USB и (или) RTС — при необходимости.

Пример записи при заказе ЦП9010У

— с диапазоном преобразования переменного тока 0 – 5 А и напряжения 0 – 120 В;
— с питанием от внешнего источника напряжения постоянного или переменного тока 220 В;
— с тремя ОУ, на которых должны отображаться следующие входные параметры: на верхнем ОУ — ток фазы С (IС), зеленый цвет свечения; на среднем ОУ — напряжение фазы В (UВ), красный цвет свечения; на нижнем ОУ — реактивная мощность (Q), желтый цвет свечения;
— с тремя аналоговыми выходами, соответствующими току фазы А (IА) с диапазоном изменения выходного сигнала 0 – 5 мА, активной мощности (Р) с диапазоном изменения выходного сигнала ±5 мА, частоте переменного тока (F) с диапазоном изменения выходного сигнала 0 – 5 мА;
— с тремя встроенными реле (3ВР);
— с тремя дискретными входами (3ДВ);
— с коэффициентами трансформации Ктт 600/5 и Ктн 10000/100:

ЦП 9010У 412 IС З; UВ К; Q Ж; IА 0-5 мА; P ± 5 мА; F 0-5 мА; 3 ВР; 3 ДВ; Ктт 600/5; Ктн 10000/100; USB; RTС — 8 шт

Многофункциональный прибор ЦП9010У представляет собой устройство, предназначенное для измерения и анализа различных параметров электрических цепей и сетей. Это высокотехнологичное оборудование, сочетающее в себе функции мультиметра, осциллографа, генератора сигналов и других измерительных инструментов. Оно широко используется в научных исследованиях, разработке электронных устройств, обслуживании и ремонте электрического оборудования, а также в образовательных целях.

Основные функции и возможности ЦП9010У:

1. Измерение электрических величин:
- Постоянное и переменное напряжение (DC/AC)
- Постоянный и переменный ток (DC/AC)
- Сопротивление
- Емкость
- Индуктивность
- Температура (с использованием термопар)
2. Осциллографические функции:
- Отображение формы сигнала в реальном времени
- Измерение амплитуды, периода, частоты и других параметров сигнала
- Запись и сохранение осциллограмм для последующего анализа
3. Генератор сигналов:
- Генерация синусоидальных, прямоугольных, треугольных и других типов сигналов
- Регулировка частоты, амплитуды и смещения сигнала
4. Анализатор спектра:
- Анализ частотного состава сигналов
- Определение гармоник и шумов
5. Тестирование компонентов:
- Тестирование диодов, транзисторов, конденсаторов и других электронных компонентов
6. Цифровая фильтрация:
- Устранение помех и шумов из измеряемых сигналов
7. Автоматические вычисления:
- Расчет средних значений, минимальных и максимальных значений, среднеквадратичных отклонений и других статистических параметров
8. Интерфейсы связи:
- USB, RS-232, LAN для подключения к компьютерам и другим устройствам
- Возможность дистанционного управления и сбора данных
9. Программное обеспечение:
- Специальное ПО для анализа и обработки данных, полученных с помощью прибора

Применение ЦП9010У:

1. Научные исследования:
- Исследование свойств материалов и компонентов
- Разработка новых электронных схем и устройств
2. Производство электроники:
- Контроль качества продукции
- Настройка и калибровка оборудования
3. Обслуживание и ремонт:
- Диагностика неисправностей в электрических цепях и оборудовании
- Ремонт и модернизация электронных устройств
4. Образование:
- Лабораторные занятия по физике и электронике
- Практические занятия по ремонту и обслуживанию электронного оборудования

Преимущества ЦП9010У:
- Универсальность: объединяет в одном устройстве множество функций, что экономит пространство и средства.
- Высокая точность измерений: обеспечивает надежные и достоверные результаты.
- Простота использования: интуитивно понятный интерфейс и удобные органы управления.
- Совместимость с различными платформами: поддерживает подключение к компьютерам и другим устройствам через стандартные интерфейсы.
- Надежность и долговечность: изготовлен из качественных материалов и рассчитан на длительный срок службы.

ЦП9010У является мощным и удобным инструментом для специалистов в области электроники, научных исследователей и преподавателей, предоставляя им все необходимые функции для выполнения разнообразных задач, связанных с измерениями и анализом электрических сигналов.

Многофункциональный прибор ЦП9010У находит широкое применение в различных областях, связанных с измерением, анализом и тестированием электрических цепей и сигналов. Вот несколько примеров его использования:

1. Электроника и электротехника:
- Диагностика и ремонт: Специалисты используют ЦП9010У для поиска неисправностей в электронных устройствах, таких как усилители, источники питания, микроконтроллеры и другие компоненты. Благодаря своим функциям мультиметра, осциллографа и генератора сигналов, прибор позволяет быстро выявить проблемы и устранить их.
- Разработка и проектирование: Инженеры-электронщики применяют ЦП9010У для тестирования и оптимизации разрабатываемых схем. Осциллографическая функция помогает визуализировать форму сигнала, а генератор сигналов — создавать нужные условия для проверки работоспособности схемы.
2. Наука и исследования:
- Физические эксперименты: Ученые могут использовать ЦП9010У для проведения лабораторных исследований, связанных с изучением электрических явлений. Например, исследование зависимости сопротивления материала от температуры или изучение свойств полупроводников.
- Биологические и медицинские исследования: В некоторых случаях прибор может использоваться для анализа биоэлектрических сигналов, таких как ЭЭГ (электроэнцефалограмма) или ЭКГ (электрокардиограмма).
3. Образование:
- Лабораторные работы: Студенты технических вузов и колледжей используют ЦП9010У для выполнения практических заданий по курсу физики, электроники и электротехники. Программное обеспечение прибора позволяет сохранять и обрабатывать полученные данные, что облегчает подготовку отчетов и презентаций.
- Демонстрации: Преподаватели могут демонстрировать принципы работы электрических цепей и устройств, используя функции осциллографа и генератора сигналов.
4. Промышленное производство:
- Контроль качества: На производстве электронные устройства проходят тестирование перед выпуском на рынок. ЦП9010У помогает проверять параметры готовых изделий, таких как напряжение, ток, сопротивление и частота.
- Калибровка оборудования: Прибор может использоваться для калибровки и настройки производственного оборудования, чтобы обеспечить его правильную работу и соответствие стандартам.
5. Автомобильная промышленность:
- Диагностика автомобилей: Современные автомобили содержат множество электронных систем, таких как система зажигания, ABS, ESP и др. Сервисные центры используют ЦП9010У для диагностики и ремонта этих систем, а также для проверки электрических цепей автомобиля.
6. Радиолюбительство и хобби:
- Создание и улучшение проектов: Радиолюбители и энтузиасты электроники часто используют ЦП9010У для создания своих собственных устройств и улучшения существующих проектов. Генератор сигналов и осциллограф помогают в настройке и оптимизации схем.

ЦП9010У является универсальным инструментом, который находит применение в самых разных областях, от науки и образования до промышленного производства и обслуживания. Его многофункциональность и высокая точность делают его незаменимым помощником для профессионалов и любителей электроники.
