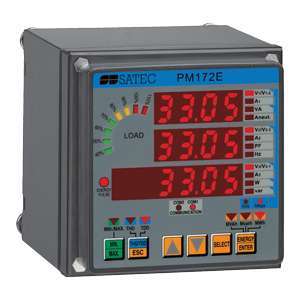

SATEC PM172 Многофункциональный измерительный прибор
SATEC PM172 Многофункциональный измерительный прибор
Приборы PM172 представляют собой универсальные устройства для мониторинга электрической сети, которые обеспечивают измерение более 100 электрических параметров и хранение регистрируемых данных в энергонезависимой памяти.
Прибор серии PM172 является компактным, многофункциональным, трёхфазным измерительным прибором, специально разработанным для удовлетворения требований широкого спектра пользователей, от разработчиков электрических щитов до операторов подстанций.
Технические характеристики приборов PM172:
1. Измерение напряжений, токов, частоты, мощностей, коэффициента косфи, интегральных значений, профиля нагрузки, несимметрии токов и напряжений, тока нейтрали.
2. Регистрация более 100 параметров, по уставкам или по времени.
3. Многотарифный счётчик с классом точности 0.2S МЭК 62053-22:2003.
4. Опциональный корпус с возможностью пломбирования.
5. Часы реального времени (RTC) с энергонезависимыми часами и календарем, погрешность хода 0.5 сек/день, присвоение меток времени и синхронизация времени по каналу связи или через дискретный вход.
6. Аварийная сигнализация и управление с 16 управляющими триггерами, программируемыми уставками, до 4 программируемых релейных выходами 3A, 250В, до 4 дискретными входами, 2 аналоговыми входами/выходами, запись и хранение графиков нагрузки, автоматический контроль нагрузки и сигнализация о превышении нормативных параметров, фиксация фактов реверса энергии и превышения порогов по мощности.
7. Полная гальваническая изоляция цепей токов и напряжений.
8. Коммуникация с помощью 2 независимых портов связи: (RS232, RS422, RS485, модем, Ethernet, Profibus DP) и протоколов: Modbus RTU, ASCII, DNP 3.0.
Приборы PM172 являются универсальным решением для мониторинга и контроля электрической сети, которые могут быть применены в различных сферах деятельности, от промышленных предприятий до энергосетей и транспортных систем.
Основные функции SATEC PM172
1. Измерение основных параметров:
- Напряжение (линейное и фазное)
- Ток (в каждой фазе)
- Мощность активная, реактивная и полная
- Коэффициент мощности (cos φ)
- Частота сети
2. Мониторинг качества электроэнергии:
- Анализ гармоник напряжения и тока
- Регистрация провалов и перенапряжений
- Контроль несимметрии нагрузок
3. Запись и хранение данных:
- Возможность записи измерений за определенный период времени
- Хранение данных для последующего анализа
4. Интерфейсы связи:
- Поддержка различных интерфейсов передачи данных (RS485, Ethernet, Modbus и др.)
- Возможности интеграции с системами автоматизации и диспетчеризации
5. Монтаж на DIN-рейку:
- Удобство установки и подключения к электрическим щитам и распределительным устройствам.
Применение SATEC PM172
1. Промышленные предприятия
- Мониторинг энергопотребления оборудования и производственных линий.
- Оптимизация работы энергосистем завода, снижение затрат на электроэнергию.
- Обеспечение безопасности и надежности работы электрооборудования.
2. Коммерческие здания
- Управление энергоснабжением офисных центров, торговых комплексов, гостиниц.
- Контроль потребления электроэнергии арендаторами и подразделениями.
- Снижение расходов на электроэнергию через оптимизацию режимов работы систем освещения, кондиционирования и отопления.
3. Энергетические компании
- Мониторинг состояния электрических сетей и подстанций.
- Анализ качества поставляемой электроэнергии.
- Диагностика и предотвращение аварийных ситуаций.
4. Жилые комплексы
- Организация учета электроэнергии в многоквартирных домах.
- Контроль за потреблением электричества жильцами.
- Повышение энергоэффективности жилых помещений.
5. Автоматизированные системы управления
- Интеграция с системами SCADA (Supervisory Control And Data Acquisition).
- Автоматическое управление нагрузками и режимами работы оборудования.
- Удаленный доступ и мониторинг параметров электросети.
6. Исследовательские лаборатории
- Изучение характеристик электроприборов и оборудования.
- Проведение испытаний и калибровок.
- Сбор данных для научных исследований.
Преимущества SATEC PM172
- Высокая точность измерений
- Широкий функционал для анализа качества электроэнергии
- Простота установки и интеграции в существующие системы
- Возможность дистанционного доступа и управления
- Длительное хранение данных для последующего анализа
Использование SATEC PM172 позволяет эффективно контролировать и улучшать качество электроэнергии, снижать затраты на энергоснабжение и повышать надежность работы электрооборудования в различных отраслях.
