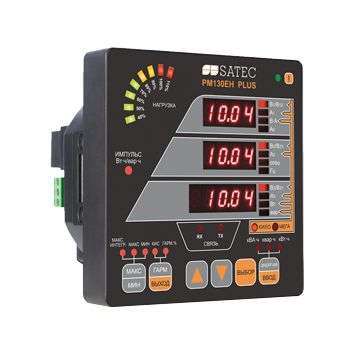

SATEC PM130 PLUS Многофункциональный прибор

Технические характеристики:
1. Измерение напряжений, токов, частоты, мощностей, коэффициента косфи, усредненных значений, неимении токов и напряжений, тока нейтрали.
2. Диапазон токов 0.1-200%Iном.
3. Многотарифный учет электроэнергии.
4. Класс точности 0.5S.
5. Межповерочный интервал 14 лет.

Контроль качества электроэнергии:
1. Индивидуальные гармоники (до 40 гармоники) и углы.
2. Коэффициенты искажения синусоидальности тока и напряжения.
3. Несимметрия токов и напряжений; ток нейтрали.
4. Регистрация максимальных/минимальных значений с меткой времени.
5. Просмотр осциллограмм в реальном времени.

Аварийная сигнализация и управление:
1. 16 программируемых уставок.
2. 4 счетчика.
3. Встроенные часы (RTC) и календарь.

Источник питания:
1. Универсальный источник питания ACDC (85-264 В).
2. Специальные версии (12, 24-48-72 В, DC).

Коммуникация:
1. Протоколы: Modbus, DNP 3.0, ASCII, МЭК60870-101/104 (опция), PROFIBUS (опция).

Модели и опции Satec PM130:
1. PM130P-PLUS - Базовая модель.
2. PM130E-PLUS - Добавляются измерения интегрируемой мощности, энергии, журнал событий и журнал для записи данных.
3. PM130EH-PLUS - Добавляются измерения интегрируемой мощности, энергии, измерение гармоник (КИС, K-factor, индивидуальные гармоники до 40-й.

Дополнительные модули:
1. Серия приборов РМ13Х и ЕМ13Х позволяет расширять функционал приборов при помощи устаноки 1 дополнительного модуля.

Размеры (ВxШxГ):
1. Малый модуль: 72x46x34мм.
2. Большой модуль: 95x77x45мм.

Дополнительные порты связи:
1. Ethernet (TCP/IP).
2. PROFIBUS.
3. RS232/422/485.
4. GPRS.
5. RF *.

* Module & accessories available in certain regions only

Аналоговые выходы:
4 аналоговых выхода: ±1mA; 0-20mA; 0-1mA; 4-20mA; 0-3mA; ±3mA; 0-5mA; ±5mA

Дискретные входы и выходы
— 4 дискретных входа (Dry Contact) / 2 релейных выхода 250V / 5A AC
— 4 дискретных входа (Dry Contact) / 2 релейных выхода 250V / 0.1A AC
— 4 дискретных входа (Dry contact) with RTC battery backup for TOU

Дискретные входы и выходы
— 12 Дискретных входов (сухой контакт или 250VDC)
— 4 Релейных выхода 250V/5A AC
— Дополнительный порт связи Ethernet, RS-485 или Profibus

SATEC PM130 PLUS – это многофункциональный анализатор качества электроэнергии, разработанный компанией SATEC. Этот прибор предназначен для мониторинга и анализа параметров электрической сети, таких как напряжение, ток, мощность, частота, гармонический состав и многие другие. Рассмотрим основные области применения SATEC PM130 PLUS:

1. Промышленные предприятия
   - Оптимизация энергопотребления: SATEC PM130 PLUS позволяет отслеживать потребление энергии на каждом этапе производственного процесса, что помогает выявить неэффективные участки и снизить затраты на электроэнергию.
   - Контроль качества электроэнергии: На предприятиях часто используются мощные электрические машины и оборудование, которые могут создавать помехи в сети. SATEC PM130 PLUS помогает обнаружить эти помехи и принять меры по их устранению.
   - Управление производственными процессами: Прибор может интегрироваться в систему автоматического управления производством, позволяя регулировать нагрузку на сеть и предотвращать перегрузки.

2. Электроэнергетические компании
   - Мониторинг и балансировка нагрузки: SATEC PM130 PLUS используется для контроля нагрузки на распределительные сети и подстанции, что позволяет предотвратить перегрузки и обеспечить стабильное снабжение потребителей.
   - Диагностика и устранение неполадок: Прибор помогает обнаруживать аномалии в работе сети, такие как скачки напряжения, дисбаланс фаз и другие проблемы, что способствует быстрому реагированию и ремонту.
   - Прогнозирование спроса на энергию: Данные, собранные SATEC PM130 PLUS, могут использоваться для прогнозирования будущих потребностей в энергии, что позволяет планировать производство и распределение ресурсов.

3. Интеллектуальные здания
   - Энергоэффективность: В умных зданиях SATEC PM130 PLUS применяется для учета энергопотребления по разным тарифам, что позволяет оптимизировать расходы на электроэнергию.
   - Автоматизация управления: Прибор интегрируется в системы управления освещением, отоплением и вентиляцией, что позволяет автоматически регулировать эти процессы в зависимости от текущих условий.
   - Повышение комфорта: Использование SATEC PM130 PLUS для мониторинга микроклимата в здании помогает поддерживать комфортные условия для жильцов и сотрудников.

4. Коммунальные службы
   - Учет энергоресурсов: SATEC PM130 PLUS может использоваться для учета потребления воды, газа и тепла, что позволяет коммунальным службам точно рассчитывать тарифы и обеспечивать прозрачность расчетов.
   - Предупреждение аварий: Прибор помогает выявлять утечки и другие проблемы в сетях водоснабжения и газоснабжения, что снижает риск аварий и повышает безопасность.

5. Научные исследования и разработки
   - Измерения и эксперименты: SATEC PM130 PLUS широко применяется в лабораторных исследованиях для точных измерений электрических параметров и анализа качества электроэнергии.
   - Разработка новых технологий: Прибор может использоваться для тестирования и настройки новых устройств и систем, работающих с электричеством.

6. Транспортные системы
   - Железнодорожный транспорт: SATEC PM130 PLUS может применяться для мониторинга и управления энергопотреблением на железнодорожных станциях и депо, что улучшает эксплуатационные показатели и снижает затраты.
   - Электрический общественный транспорт: Прибор используется для учета и оптимизации энергопотребления троллейбусов, трамваев и электробусов, что способствует повышению эффективности их работы.

7. Медицинские учреждения
   - Обеспечение бесперебойного электроснабжения: В больницах и клиниках SATEC PM130 PLUS помогает контролировать качество электроэнергии, что критически важно для работы медицинского оборудования.
   - Экономия ресурсов: Оптимизация энергопотребления в медицинских учреждениях позволяет сократить расходы на коммунальные услуги.
