PD194E Многофункциональный прибор
Подробнее
PD194E Многофункциональный прибор

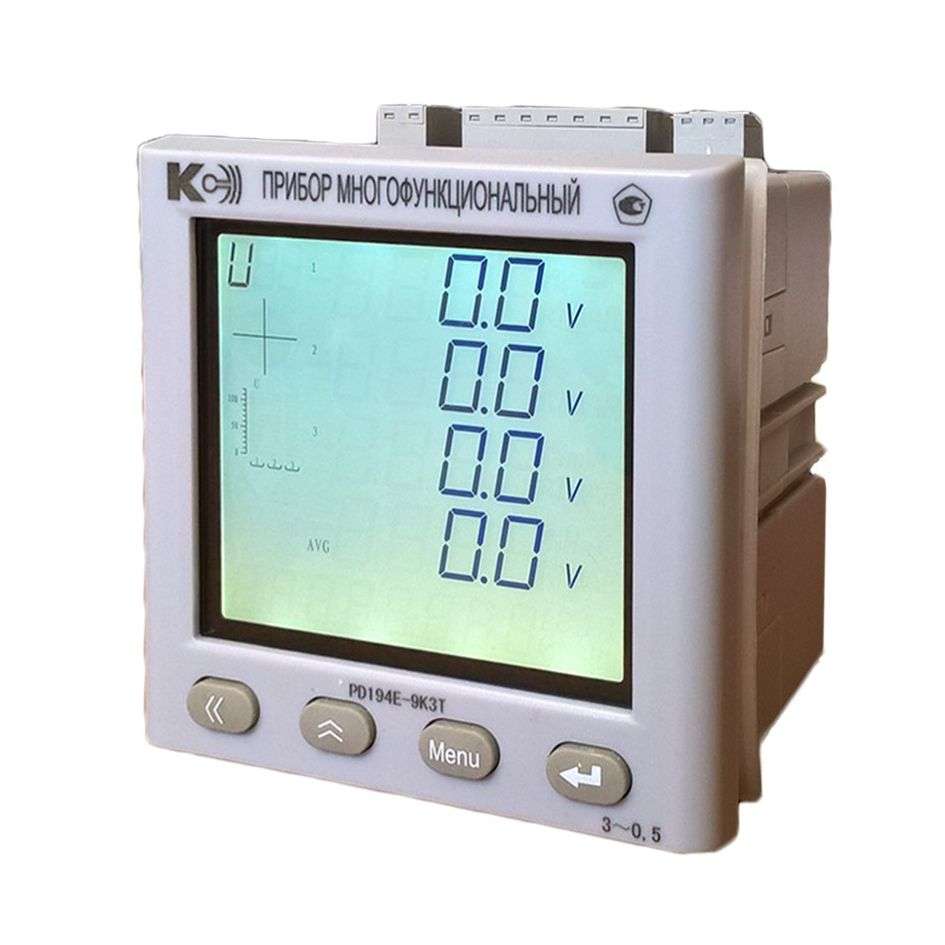

PD194E-9K3T Многофункциональные приборы щитового исполнения (лицевая панель 96х96 мм)Многофункциональные цифровые электроизмерительные приборы PD194Е-9K3T предназначены для измерения электрических параметров в трехфазных и однофазных сетях переменного тока, выполнения функций телеизмерений, телесигнализации и телеуправления.
Гибкие функциональные возможности прибора обеспечены благодаря дополнительным модулям, присоединяемым к корпусу прибора.
Особенности прибора PD194E: Основные технические характеристики прибора PD194E
— Измерения: напряжения, токи, мощности, частота; максимумы тока, напряжения, мощностей; коэффициенты искажения синусоидальности токов и напряжений, коэффициенты нечетных гармонических составляющих токов и напряжений; энергии в обоих направлениях и по квадрантам.
— Индикатор: ЖК-индикатор с подсветкой.
— Погрешность измерения: тока и напряжения — 0,2% или 0,5%; мощности — 0,5%.
— Схема подключения: 3-фазная 3-проводная, 3-фазная 4-проводная, 1-фазная.
— Цифровой интерфейс: RS-485, протокол Modbus RTU (базовая модификация).
— Дополнительные функции прибора — второй цифровой интерфейс, дискретные входы, релейные и аналоговые выходы, обеспечиваются посредством дополнительных модулей, присоединяемых к задней части корпуса прибора.
— Дополнительный цифровой интерфейс: RS-485 (протокол Modbus RTU), Profibus DP, Ethernet (протокол Modbus TCP).
— Дискретные входы (телесигнализация): до 6 входов с внутренним питанием = 24В.
— Релейные выходы (телеуправление): до 4 выходов 5А, ~250В/ =30В.
— Аналоговые выходы: до 4 выходов (4-20мА, 4-12-20мА, 0-20мА, 0-5мА, ±5мА, 0-5В, 1-5В, 2-10В, 0-10В ).
— Исполнение по питанию: ~/= 80…270 В или = 19…50 В.
— Журнал событий по дискретным входам и релейным выходам (32 записи).
— Журнал событий по измеряемым параметрам (выход измеряемого параметра за допустимый предел, 4 типа событий, 32 записи).
— История измерений (4 параметра, 360 записей).
— Настройка прибора: с помощью кнопок на передней панели или посредством сервисной программы iPMS.
— Рабочий диапазон температур: от -25°С до +70°С.
— Степень защиты по передней панели: IP66 (по ГОСТ 14254-96).
— Средний срок службы: 30 лет.
— Межповерочный интервал: 10 лет.
— Схема подключения: 3-фазная 3-проводная, 3-фазная 4-проводная, 1-фазная.
— Гарантийный срок эксплуатации: 5 лет.
— Индикатор: ЖК-индикатор с подсветкой.
— Погрешность измерения: тока и напряжения — 0,2% или 0,5%; мощности — 0,5%.
— Схема подключения: 3-фазная 3-проводная, 3-фазная 4-проводная, 1-фазная.
— Цифровой интерфейс: RS-485, протокол Modbus RTU (базовая модификация).
— Дополнительные функции прибора — второй цифровой интерфейс, дискретные входы, релейные и аналоговые выходы, обеспечиваются посредством дополнительных модулей, присоединяемых к задней части корпуса прибора.
— Дополнительный цифровой интерфейс: RS-485 (протокол Modbus RTU), Profibus DP, Ethernet (протокол Modbus TCP).
— Дискретные входы (телесигнализация): до 6 входов с внутренним питанием = 24В.
— Релейные выходы (телеуправление): до 4 выходов 5А, ~250В/ =30В.
— Аналоговые выходы: до 4 выходов (4-20мА, 4-12-20мА, 0-20мА, 0-5мА, ±5мА, 0-5В, 1-5В, 2-10В, 0-10В ).
— Исполнение по питанию: ~/= 80…270 В или = 19…50 В.
— Журнал событий по дискретным входам и релейным выходам (32 записи).
— Журнал событий по измеряемым параметрам (выход измеряемого параметра за допустимый предел, 4 типа событий, 32 записи).
— История измерений (4 параметра, 360 записей).
— Настройка прибора: с помощью кнопок на передней панели или посредством сервисной программы iPMS.
— Рабочий диапазон температур: от -25°С до +70°С.
— Степень защиты по передней панели: IP66 (по ГОСТ 14254-96).
— Средний срок службы: 30 лет.
— Межповерочный интервал: 10 лет.
— Схема подключения: 3-фазная 3-проводная, 3-фазная 4-проводная, 1-фазная.
— Гарантийный срок эксплуатации: 5 лет.
Измерительные возможности
Прибор PD194E обладает широкими возможностями для измерения различных параметров электрической сети. Помимо стандартных измерений напряжения, тока, мощности и частоты, он способен проводить детальный анализ гармонического состава сигнала, что особенно важно для обеспечения высокого качества электроэнергии. Например, прибор может измерять уровень гармонических искажений вплоть до 63-й гармоники, что позволяет выявить даже незначительные отклонения от синусоиды.
Кроме того, PD194E оснащен функцией измерения активной и реактивной энергии, что делает его полезным инструментом для учета потребления электроэнергии на предприятии или в жилом секторе. Это позволяет контролировать затраты на электроэнергию и оптимизировать процессы ее использования.
Анализ качества электроэнергии
Одной из ключевых задач PD194E является анализ качества электроэнергии. Прибор предоставляет подробную информацию о таких параметрах, как коэффициент несинусоидальности (THD), фликеры и провалы/перенапряжения. Эти данные помогают оценить соответствие параметров сети установленным нормам и стандартам, таким как ГОСТ Р 54149-2010 или международные стандарты IEC 61000-4-30.
Функция регистрации событий позволяет зафиксировать все аномалии в работе сети, такие как резкие скачки напряжения или падения частоты. Это особенно полезно для диагностики неисправностей и предотвращения аварийных ситуаций.
Мониторинг и запись данных
PD194E обеспечивает непрерывный мониторинг параметров электрической сети в режиме реального времени. Все собранные данные сохраняются в энергонезависимой памяти прибора, что позволяет впоследствии провести их подробный анализ. Объем памяти достаточно велик, чтобы хранить информацию за несколько недель или даже месяцев, в зависимости от настроек записи.
Также имеется возможность настроить пороговые значения для различных параметров, при достижении которых прибор будет подавать сигнал тревоги. Это может быть полезно для оперативного реагирования на критические ситуации, такие как превышение допустимого уровня гармонических искажений или резкое падение напряжения.
Коммуникации и интеграция
Для удобства пользователей PD194E поддерживает различные коммуникационные интерфейсы. Через USB порт можно подключить прибор к персональному компьютеру для настройки, загрузки данных и обновления программного обеспечения. Интерфейсы RS-485 и Ethernet позволяют интегрировать прибор в системы автоматизации и диспетчеризации, обеспечивая дистанционный доступ к данным и управление устройством.
Поддержка протокола Modbus RTU/TCP позволяет легко интегрировать PD194E в существующие системы управления технологическими процессами (АСУТП). Это значительно упрощает задачу внедрения прибора в уже работающие системы мониторинга и управления.
Управление и программирование
Управление прибором осуществляется через удобный пользовательский интерфейс на цветном ЖК-дисплее. Дисплей имеет яркую подсветку, что облегчает чтение показаний даже в условиях недостаточной освещенности. Кнопочная панель позволяет быстро переключаться между различными режимами работы и настройками.
Специальное программное обеспечение, поставляемое вместе с прибором, предоставляет широкие возможности для анализа и визуализации данных. Пользователь может создавать отчеты, графики и диаграммы на основе собранных данных, что существенно упрощает процесс принятия решений и оптимизации работы энергосистем.
Дополнительные функции
Помимо основных функций, PD194E предлагает ряд дополнительных возможностей, которые делают его еще более удобным и эффективным в использовании. Например, функция самодиагностики позволяет проверить работоспособность всех компонентов прибора перед началом работы, что снижает риск получения недостоверных данных.
Применение многофункционального прибора PD194E охватывает множество областей, где требуется точный контроль и анализ параметров электрической сети. Вот некоторые ключевые сферы применения этого устройства:
Прибор PD194E обладает широкими возможностями для измерения различных параметров электрической сети. Помимо стандартных измерений напряжения, тока, мощности и частоты, он способен проводить детальный анализ гармонического состава сигнала, что особенно важно для обеспечения высокого качества электроэнергии. Например, прибор может измерять уровень гармонических искажений вплоть до 63-й гармоники, что позволяет выявить даже незначительные отклонения от синусоиды.
Кроме того, PD194E оснащен функцией измерения активной и реактивной энергии, что делает его полезным инструментом для учета потребления электроэнергии на предприятии или в жилом секторе. Это позволяет контролировать затраты на электроэнергию и оптимизировать процессы ее использования.
Анализ качества электроэнергии
Одной из ключевых задач PD194E является анализ качества электроэнергии. Прибор предоставляет подробную информацию о таких параметрах, как коэффициент несинусоидальности (THD), фликеры и провалы/перенапряжения. Эти данные помогают оценить соответствие параметров сети установленным нормам и стандартам, таким как ГОСТ Р 54149-2010 или международные стандарты IEC 61000-4-30.
Функция регистрации событий позволяет зафиксировать все аномалии в работе сети, такие как резкие скачки напряжения или падения частоты. Это особенно полезно для диагностики неисправностей и предотвращения аварийных ситуаций.
Мониторинг и запись данных
PD194E обеспечивает непрерывный мониторинг параметров электрической сети в режиме реального времени. Все собранные данные сохраняются в энергонезависимой памяти прибора, что позволяет впоследствии провести их подробный анализ. Объем памяти достаточно велик, чтобы хранить информацию за несколько недель или даже месяцев, в зависимости от настроек записи.
Также имеется возможность настроить пороговые значения для различных параметров, при достижении которых прибор будет подавать сигнал тревоги. Это может быть полезно для оперативного реагирования на критические ситуации, такие как превышение допустимого уровня гармонических искажений или резкое падение напряжения.
Коммуникации и интеграция
Для удобства пользователей PD194E поддерживает различные коммуникационные интерфейсы. Через USB порт можно подключить прибор к персональному компьютеру для настройки, загрузки данных и обновления программного обеспечения. Интерфейсы RS-485 и Ethernet позволяют интегрировать прибор в системы автоматизации и диспетчеризации, обеспечивая дистанционный доступ к данным и управление устройством.
Поддержка протокола Modbus RTU/TCP позволяет легко интегрировать PD194E в существующие системы управления технологическими процессами (АСУТП). Это значительно упрощает задачу внедрения прибора в уже работающие системы мониторинга и управления.
Управление и программирование
Управление прибором осуществляется через удобный пользовательский интерфейс на цветном ЖК-дисплее. Дисплей имеет яркую подсветку, что облегчает чтение показаний даже в условиях недостаточной освещенности. Кнопочная панель позволяет быстро переключаться между различными режимами работы и настройками.
Специальное программное обеспечение, поставляемое вместе с прибором, предоставляет широкие возможности для анализа и визуализации данных. Пользователь может создавать отчеты, графики и диаграммы на основе собранных данных, что существенно упрощает процесс принятия решений и оптимизации работы энергосистем.
Дополнительные функции
Помимо основных функций, PD194E предлагает ряд дополнительных возможностей, которые делают его еще более удобным и эффективным в использовании. Например, функция самодиагностики позволяет проверить работоспособность всех компонентов прибора перед началом работы, что снижает риск получения недостоверных данных.
Применение многофункционального прибора PD194E охватывает множество областей, где требуется точный контроль и анализ параметров электрической сети. Вот некоторые ключевые сферы применения этого устройства:
1. Энергетика
В энергетической отрасли PD194E используется для мониторинга и анализа качества электроэнергии на различных этапах её генерации, передачи и распределения. Примеры включают:
- Электростанции: прибор помогает контролировать параметры генерируемого электричества, чтобы обеспечить его соответствие нормативным требованиям.
- Подстанции: PD194E устанавливается на трансформаторных подстанциях для отслеживания параметров входящего и исходящего напряжения, тока и частоты.
- Распределительные сети: устройство контролирует качество электроэнергии, передаваемой потребителям, выявляя возможные проблемы, такие как гармонические искажения или провалы напряжения.
2. Промышленность
На промышленных предприятиях PD194E играет важную роль в обеспечении бесперебойной работы производственного оборудования. Примеры применения:
- Контроль качества электроснабжения: прибор следит за параметрами электрической сети, чтобы предотвратить выход из строя чувствительного оборудования из-за колебаний напряжения или частоты.
- Оптимизация энергопотребления: анализ данных, собранных PD194E, позволяет предприятиям снижать затраты на электроэнергию путем выявления неэффективных режимов работы оборудования.
- Диагностика неисправностей: регистрация событий и анализ гармонических искажений помогают оперативно выявлять причины сбоев в работе электрооборудования.
3. Жилищно-коммунальное хозяйство (ЖКХ)
В сфере ЖКХ PD194E используется для контроля качества электроснабжения жилых и общественных зданий. Примеры применения:
- Многоквартирные дома: прибор устанавливается в электрощитовой для мониторинга параметров сети, подаваемой жильцам. Это позволяет своевременно реагировать на проблемы, такие как перегрузки или низкое качество электроэнергии.
- Общественные здания: школы, больницы, административные учреждения используют PD194E для обеспечения надежного электроснабжения и предотвращения перебоев в работе жизненно важных систем.
4. Научные исследования
В научно-исследовательской деятельности PD194E находит применение в лабораторных условиях и при проведении полевых испытаний. Примеры использования:
- Лабораторные эксперименты: прибор применяется для точного измерения и анализа параметров электрической сети в ходе проведения научных опытов.
- Исследования в области электроэнергетики: PD194E помогает собирать данные для разработки новых методов повышения энергоэффективности и улучшения качества электроэнергии.
5. Автоматизированные системы управления (АСУ)
Интеграция PD194E в автоматизированные системы управления технологическими процессами (АСУТП) позволяет осуществлять дистанционный мониторинг и управление электрическими сетями. Примеры применения:
- Диспетчерские центры: приборы устанавливаются на крупных объектах для централизованного контроля параметров электрической сети и оперативного реагирования на аварийные ситуации.
- Автоматическое регулирование нагрузки: данные, собираемые PD194E, используются для автоматического регулирования нагрузки на сеть, что помогает избежать перегрузок и аварийных отключений.
6. Обучение и подготовка специалистов
В образовательных учреждениях PD194E может использоваться для обучения студентов и подготовки специалистов в области электроэнергетики. Примеры применения:
- Практические занятия: студенты могут использовать прибор для изучения принципов работы электрических сетей и методов анализа качества электроэнергии.
- Курсовая и дипломная работа: прибор может служить основой для выполнения практических заданий и проектов, связанных с контролем и улучшением качества электроснабжения.
Заключение
Многофункциональность и точность прибора PD194E делают его незаменимым инструментом в самых разных областях,
