Арт. 41

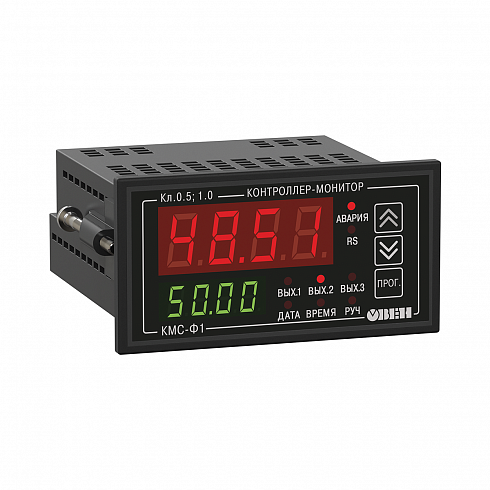

КМС-Ф1 Цифровой мультиметр с аварийной сигнализацией и RS-485
Подробнее
Цифровой мультиметр ОВЕН КМС-Ф1 представляет собой современное решение для мониторинга и управления электрическими сетями на промышленных предприятиях. Его возможности выходят далеко за рамки обычного мультиметра благодаря наличию аварийной сигнализации и интерфейсу RS-485, что делает этот прибор незаменимым в системах автоматизации и защиты электрооборудования.
Основные функции и преимущества мультиметра КМС-Ф1:
1. Измерительные функции:
- Измеряет действующие значения напряжения и тока.
- Определяет частоту первой гармоники.
- Вычисляет полную, активную и реактивную мощности.
- Рассчитывает коэффициент мощности (cos φ).
- Подсчитывает полную, активную и реактивную энергии.
2. Отображение информации:
- Результаты измерений и вычислений выводятся на встроенном цифровом индикаторе.
- Также отображается дата и время.
3. Конфигурация и управление:
- Настройка прибора возможна через встроенную клавиатуру или удаленно по сети RS-485.
- Поддерживает протоколы обмена данными ОВЕН, Modbus-RTU и Modbus-ASCII.
4. Передача данных:
- Передаёт измеренные и вычисленные данные по сети RS-485.
5. Интеграция с внешними устройствами:
- Может взаимодействовать с другим оборудованием через встроенные выходные устройства (ВУ).
- Преобразует значения измеряемых и рассчитываемых параметров в унифицированные аналоговые выходные сигналы тока или напряжения.
6. Ручное управление:
- Возможность ручного управления выходными устройствами.
7. Аварийная сигнализация:
- Индицирует аварийные ситуации, обеспечивая оперативное реагирование на отклонения параметров сети.
8. Защитное отключение:
- Автоматически отключает оборудование при выходе параметров за допустимые пределы, предотвращая повреждение и аварии.
9. Каналы измерения:
- Вход прибора оборудован каналом измерения напряжения и каналом измерения тока.
Применение мультиметра КМС-Ф1:
Этот мультиметр идеально подходит для использования в составе автоматизированных систем управления технологическими процессами на промышленных предприятиях. Благодаря своим широкому функционалу и возможностям взаимодействия с другими системами, он помогает обеспечить безопасную и эффективную работу электрического оборудования, минимизируя риски возникновения аварийных ситуаций.
1. Энергетика и электроэнергетика:
- Контроль и управление распределительными подстанциями.
- Мониторинг параметров электросети на электростанциях и трансформаторных подстанциях.
- Обеспечение безопасности и предотвращения аварийных ситуаций в энергосистемах.
2. Промышленность:
- Управление производственными линиями и оборудованием.
- Оптимизация потребления электроэнергии на производственных участках.
- Защита электродвигателей и другого силового оборудования от перегрузки и коротких замыканий.
3. Жилищно-коммунальное хозяйство (ЖКХ):
- Мониторинг и управление энергопотреблением в многоквартирных домах и общественных зданиях.
- Анализ качества поставляемой электроэнергии и выявление проблемных участков сети.
4. Автоматизированные системы управления (АСУ):
- Интеграция в системы диспетчерского управления и сбора данных (SCADA-системы).
- Удалённое наблюдение и управление параметрами электросети через сеть RS-485.
5. Научные исследования и разработки:
- Использование в лабораторных исследованиях и тестировании нового оборудования.
- Проведение экспериментов и измерений в области энергетики и электротехники.
6. Транспорт и инфраструктура:
- Контроль и управление электропитанием на железнодорожных станциях и аэропортах.
- Мониторинг электросетей в транспортных средствах и подвижных составах.
7. Строительство и монтаж:
- Тестирование и настройка электрооборудования перед вводом в эксплуатацию.
- Проверка соответствия параметров электросети проектным требованиям.
8. Медицинские учреждения:
- Обеспечение бесперебойного питания медицинского оборудования.
- Мониторинг и защита электросетей в больницах и клиниках.
Основные функции и преимущества мультиметра КМС-Ф1:
1. Измерительные функции:
- Измеряет действующие значения напряжения и тока.
- Определяет частоту первой гармоники.
- Вычисляет полную, активную и реактивную мощности.
- Рассчитывает коэффициент мощности (cos φ).
- Подсчитывает полную, активную и реактивную энергии.
2. Отображение информации:
- Результаты измерений и вычислений выводятся на встроенном цифровом индикаторе.
- Также отображается дата и время.
3. Конфигурация и управление:
- Настройка прибора возможна через встроенную клавиатуру или удаленно по сети RS-485.
- Поддерживает протоколы обмена данными ОВЕН, Modbus-RTU и Modbus-ASCII.
4. Передача данных:
- Передаёт измеренные и вычисленные данные по сети RS-485.
5. Интеграция с внешними устройствами:
- Может взаимодействовать с другим оборудованием через встроенные выходные устройства (ВУ).
- Преобразует значения измеряемых и рассчитываемых параметров в унифицированные аналоговые выходные сигналы тока или напряжения.
6. Ручное управление:
- Возможность ручного управления выходными устройствами.
7. Аварийная сигнализация:
- Индицирует аварийные ситуации, обеспечивая оперативное реагирование на отклонения параметров сети.
8. Защитное отключение:
- Автоматически отключает оборудование при выходе параметров за допустимые пределы, предотвращая повреждение и аварии.
9. Каналы измерения:
- Вход прибора оборудован каналом измерения напряжения и каналом измерения тока.
Применение мультиметра КМС-Ф1:
Этот мультиметр идеально подходит для использования в составе автоматизированных систем управления технологическими процессами на промышленных предприятиях. Благодаря своим широкому функционалу и возможностям взаимодействия с другими системами, он помогает обеспечить безопасную и эффективную работу электрического оборудования, минимизируя риски возникновения аварийных ситуаций.
Технические характеристики цифрового мультиметра ОВЕН КМС-Ф1
| Наименование | Значение |
|
Напряжение питания
|
от 90 до 264 В переменного тока (номинальное значение 220), частотой от 47 до 63 Гц (номинальные значения 50 и 60 Гц) |
| Потребляемая мощность, ВА, не более | 10 |
| Время измерения параметров, с, не более | 1 |
| Количество каналов измерения | 2 |
|
Сопротивление канала измерения напряжения, не менее |
500 кОм |
| Сопротивление канала измерения тока, не более | 0,02 Ом |
| Интерфейс связи с мастером сети | RS-485 |
| Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более | 32 |
| Максимальная скорость обмена по RS-485, бит/с | 115200 |
| Протоколы связи, используемые для передачи информации | ModBus-RTU; ModBus-ASCII; OWEN |
| Дополнительное оборудование | Часы реального времени (погрешность хода – не более 5 с/сутки), Встроенный источник выдачи звукового сигнала |
| Время установления рабочего режима прибора, мин, не более | 5 |
| Габаритные размеры прибора, мм | 96,0×48,0×100,0 |
| Масса прибора, кг, не более | 0,25 |
| Степень защиты корпуса | IP54 со стороны передней панели, IP00 со стороны клеммной колодки |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, часов | 50000 |
Характеристики ВУ
| Наименование ВУ (обозначение типа) | Значение |
| Максимальный ток нагрузки | 5 А |
|
Максимальное напряжение нагрузки переменного тока, не менее |
250 В 50 Гц и cos j >0,4 |
| Максимальное напряжение нагрузки постоянного тока, не менее | 30 В |
| Максимальный ток нагрузки, не менее | 400 мА |
| Максимальное напряжение, не менее | 60 В постоянного тока |
|
Оптопара симисторная
(С) |
В режиме управления внешним симистором: |
| ток, при длительности импульса не более 2 мс и частоте (50 ±1) Гц, не менее 400 мА | |
| действующее напряжение, не менее 250 В, 50 Гц | |
| В режиме коммутации нагрузки: | |
| ток нагрузки, не менее 40 мА | |
| действующее напряжение, не менее 250 В, 50 Гц | |
|
Выход для управления внешним твердотельным реле
(Т) |
Выходное напряжение холостого хода (6 ±0,5) В постоянного тока |
| Выходное напряжение на нагрузке 250 Ом, не менее (3,3…4,9) В постоянного тока | |
| Ток короткого замыкания | |
| Выходной сигнал постоянного тока | от 4 до 20 мА |
| Сопротивление нагрузки | от 0 до 1300 Ом |
| Номинальное сопротивление нагрузки | 700 Ом |
| Напряжение питания ЦАП | от 10 до 36 В |
| Номинальное напряжение питания ЦАП | (24,0 +3,0)В |
| Выходной сигнал постоянного напряжения | от 0 до 10 В |
| Сопротивление нагрузки, не менее | 5 кОм |
| Напряжение питания ЦАП | от 15 до 36 В |
| Номинальное напряжение питания ЦАП | (24,0 ±3,0) В |
Характеристики измеряемых и вычисляемых параметров
| Параметр | Диапазон | Основная погрешность измерений, % | |
| Прямое подключение | Подключение с использованием трансформаторов | ||
| Переменное напряжение, В | от 40 до 400 | от 40× до 4×106 | ±0,5 |
| Переменный ток, А | от 0,02 до 5 | от 2×10-2 до 5×105 | ±0,5 |
| Активная мощность, Вт | от 20 до 2000 | от 20 до 2×107 | ±1,0 |
| Реактивная мощность, вар | от 20 до 2000 | от 20 до 2×107 | ±1,0 |
| Полная мощность, ВА | от 20 до 2000 | от 20 до 2×107 | ±1,0 |
| Частота, Гц | от 45,00 до 65,00 | от 45,00 до 65,00 | ±0,5 |
| Коэффициент мощности (cos φ) | от 0 до 1,000 | от 0 до 1,000 | ±2,0 * |
| Активная энергия, кВт/ч | от 0 до 4 ×106 | от 0 до 4 ×1012 | ±0,5 |
| Реактивная энергия, кВАр/ч | от 0 до 4 ×106 | от 0 до 4 ×1012 | ±0,5 |
| Полная энергия, кВА/ч | от 0 до 4 ×106 | – | ±0,5 |
* – значение основной погрешности измерения для мощностей более 30 Вт (Вар, ВА). Для мощностей менее 30 Вт(Вар, ВА) значение основной погрешности измерения не более 5%.

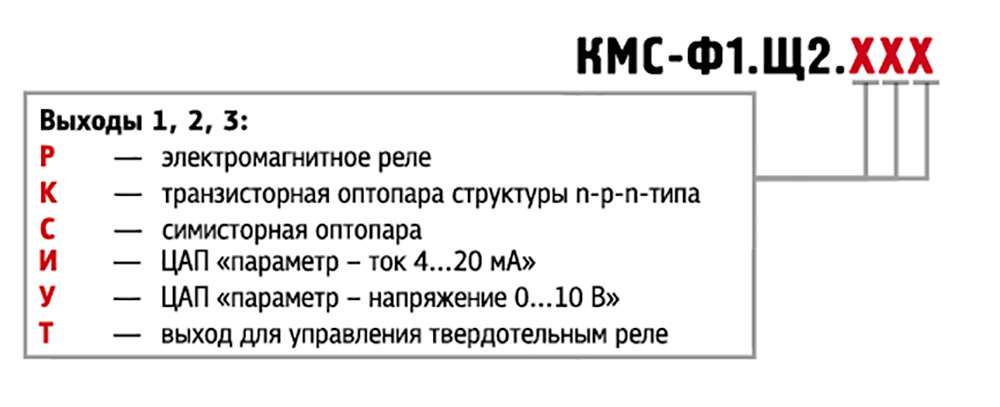

Модификации цифрового мультиметра КМС-Ф1
КМС-Ф1 — это специализированный мультиметр, предназначенный для измерения параметров электрических сетей и оснащённый функцией аварийной сигнализации. Такой прибор особенно полезен в тех случаях, когда необходимо оперативно реагировать на отклонения параметров сети от нормы, чтобы предотвратить возможные аварии или сбои в работе оборудования.
Особенности КМС-Ф1:
1. Функции измерения:
- Напряжение (постоянное и переменное);
- Ток (постоянный и переменный);
- Сопротивление;
- Мощность (активная и реактивная);
- Фазовый сдвиг;
- Частота;
- Коэффициент мощности.
2. Аварийная сигнализация:
- Мультиметр оснащен системой оповещения, которая срабатывает при выходе одного или нескольких параметров за установленные пределы. Сигнал может быть звуковым, световым или комбинированным.
- Пользователь может самостоятельно настроить пороговые значения для каждого параметра, при которых будет срабатывать сигнализация.
3. Интерфейсы связи:
- Возможность подключения к компьютеру через USB или RS-485 для передачи данных и настройки прибора.
- Поддержка протоколов Modbus RTU/TCP для интеграции в системы автоматизации.
4. Долговечность и надёжность:
- Высокое качество сборки и материалы обеспечивают длительный срок службы прибора.
- Защита от внешних воздействий, таких как пыль, влага и вибрации.
5. Удобство использования:
- Интуитивно понятный интерфейс и большой дисплей для удобного чтения показаний.
- Функция автоматического выбора диапазона измерений.
6. Соответствие стандартам:
- Сертифицирован согласно международным и российским стандартам безопасности и точности измерений.
Область применения цифрового мультиметра ОВЕН КМС-Ф1 весьма широка и охватывает различные сферы, где требуется мониторинг и управление параметрами электрических сетей. Вот несколько ключевых областей применения этого прибора:
Особенности КМС-Ф1:
1. Функции измерения:
- Напряжение (постоянное и переменное);
- Ток (постоянный и переменный);
- Сопротивление;
- Мощность (активная и реактивная);
- Фазовый сдвиг;
- Частота;
- Коэффициент мощности.
2. Аварийная сигнализация:
- Мультиметр оснащен системой оповещения, которая срабатывает при выходе одного или нескольких параметров за установленные пределы. Сигнал может быть звуковым, световым или комбинированным.
- Пользователь может самостоятельно настроить пороговые значения для каждого параметра, при которых будет срабатывать сигнализация.
3. Интерфейсы связи:
- Возможность подключения к компьютеру через USB или RS-485 для передачи данных и настройки прибора.
- Поддержка протоколов Modbus RTU/TCP для интеграции в системы автоматизации.
4. Долговечность и надёжность:
- Высокое качество сборки и материалы обеспечивают длительный срок службы прибора.
- Защита от внешних воздействий, таких как пыль, влага и вибрации.
5. Удобство использования:
- Интуитивно понятный интерфейс и большой дисплей для удобного чтения показаний.
- Функция автоматического выбора диапазона измерений.
6. Соответствие стандартам:
- Сертифицирован согласно международным и российским стандартам безопасности и точности измерений.
Область применения цифрового мультиметра ОВЕН КМС-Ф1 весьма широка и охватывает различные сферы, где требуется мониторинг и управление параметрами электрических сетей. Вот несколько ключевых областей применения этого прибора:
1. Энергетика и электроэнергетика:
- Контроль и управление распределительными подстанциями.
- Мониторинг параметров электросети на электростанциях и трансформаторных подстанциях.
- Обеспечение безопасности и предотвращения аварийных ситуаций в энергосистемах.
2. Промышленность:
- Управление производственными линиями и оборудованием.
- Оптимизация потребления электроэнергии на производственных участках.
- Защита электродвигателей и другого силового оборудования от перегрузки и коротких замыканий.
3. Жилищно-коммунальное хозяйство (ЖКХ):
- Мониторинг и управление энергопотреблением в многоквартирных домах и общественных зданиях.
- Анализ качества поставляемой электроэнергии и выявление проблемных участков сети.
4. Автоматизированные системы управления (АСУ):
- Интеграция в системы диспетчерского управления и сбора данных (SCADA-системы).
- Удалённое наблюдение и управление параметрами электросети через сеть RS-485.
5. Научные исследования и разработки:
- Использование в лабораторных исследованиях и тестировании нового оборудования.
- Проведение экспериментов и измерений в области энергетики и электротехники.
6. Транспорт и инфраструктура:
- Контроль и управление электропитанием на железнодорожных станциях и аэропортах.
- Мониторинг электросетей в транспортных средствах и подвижных составах.
7. Строительство и монтаж:
- Тестирование и настройка электрооборудования перед вводом в эксплуатацию.
- Проверка соответствия параметров электросети проектным требованиям.
8. Медицинские учреждения:
- Обеспечение бесперебойного питания медицинского оборудования.
- Мониторинг и защита электросетей в больницах и клиниках.
