DIRIS A40 Анализатор параметров электрической сети

DIRIS A40 Анализатор параметров электрической сети

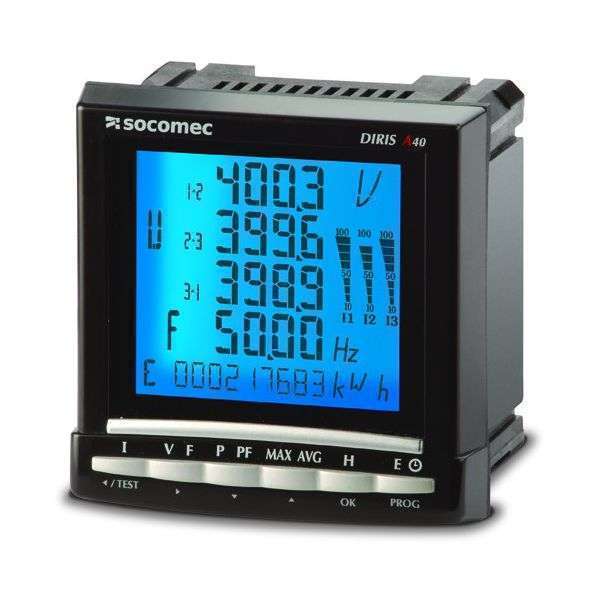

Анализатор параметров электрической сети Socomec DIRIS A40 представляет собой многофункциональный прибор, используемый для мониторинга и анализа параметров электрических сетей, как в низковольтных, так и в высоковольтных сетях. Он выполняет множество измерений и анализов, включая контроль потребляемой электроэнергии, анализ гармонических составляющих, мониторинг перенапряжения, пропадания напряжения и скачков. Рассмотрим его функции и интерфейс более подробно.

Функции анализатора DIRIS A40

1. Измерение параметров электрической сети:
   - Напряжение (линейное и фазное).
   - Ток (в фазах и нейтрали).
   - Частота.
   - Активная и реактивная мощность.
   - Общая мощность.
   - Коэффициенты мощности.
   - Уровни гармонических искажений (Total Harmonic Distortion, THD) до 51-й гармоники для фазных и линейных напряжений, а также для токов.

2. Анализ параметров:
   - Контроль потребляемой электроэнергии.
   - Анализ гармонических составляющих.
   - Определение уровня гармонических искажений.
   - Обнаружение и регистрация перенапряжений, пропаданий напряжения и скачков.

3. Удалённый контроль:
   - Возможность дистанционного мониторинга и настройки параметров анализатора.
   - Изменение настроек и режимов работы на расстоянии.

4. Регистрация данных:
   - Хранение данных о работе сети для последующего анализа.

Интерфейс и настройка
- Настройка через кнопки на передней панели:
  - Клавиши на передней панели используются для настройки параметров измерений.
  - Жидкокристаллический экран с подсветкой отображает текущие измеряемые параметры.

Технические характеристики

- Фазы и линии напряжения:
  - Максимум и средние значения за выбранный период времени.
- Токи в фазах и нейтрали:
  - Максимумы и средние значения за выбранный период времени.
- Частоты:
  - Максимум и среднее значение за выбранный период времени.
- Активная мощность:
  - По каждому квадранту (±) по каждой фазе и общей, средние и максимальные значения за выбранный период времени.
- Реактивная мощность:
  - По каждому квадранту (±) по каждой фазе и общая, средние и максимальные значения за выбранный период времени.
- Общая мощность:
  - По каждой фазе и общая, средние и максимальные значения за выбранный период времени.
- Коэффициент мощности:
  - По каждой фазе и общий коэффициент с указанием характера нагрузки (индуктивная или реактивная).
- Уровень гармонических искажений:
  - До 51-й гармоники по фазным и линейным напряжениям и по токам (THD 3U, THD 3V, THD 3I, THD In).

Технические характеристики прибора DIRIS A40

Корпус
Габариты	96 x 96 x 60 мм или 96 x 96 x 80 мм со всеми опциональными модулями (DIN 43700)
Подключение	через отсоединяемые клеммы 2,5 мм2 (напряжение и др.) и фиксированные клеммы 6 мм2 (ток)
Индекс защиты IP	IP52 (передняя панель) и IP30 (корпус)
Вес	400 г
Дисплей
Тип	Жидкокристаллический дисплей с подсветкой
Измерения
Напряжение (среднеквадратичное)
Прямое измерение	от 18 до 700 В перем. тока (фаза/фаза) от 10 до 404 В перем. тока (фаза/нейтраль)
Измерение через первичный трансформатор (PT)	Первичное: до 500 кВ
	Вторичное: 60, 100, 110, 115, 120, 173 и 190 В перем. Тока
Отображение и разрешение	от 0 до 500,0 кВ
Непрерывная перегрузка	760 В перем. тока
Период обновления	1 секунда
Ток (среднеквадратичный)
Через токовый трансформатор со значениями тока	Первичный: до 10000 A
	Вторичный: 1 или 5 A
Минимальный измеряемый ток	10 мА
Потребляемая мощность	< 0,3 ВА
Отображение	от 0 до 11 kA (в 1,1 раза больше тока первичной обмотки)
Непрерывная перегрузка	10 A
Временная перегрузка	10 Iном. / 1 секунда
Период обновления	1 секунда
Максимальное соотношение KI x KU	10 000 000
Мощность
Полная	От 0 до 8000 МВт/МВАр/МВА
Период обновления	1 секунда
Частота	от 45,0 до 65,0 Гц
Период обновления	1 секунда
Элнектроэнергия / точность измерения
Ток	0,2 % от 10 до 110 % Iном
Напряжение	0,2 % от 140 до 700 В перем. тока
Мощность	0,5 % полной шкалы (от -90° до + 90°)
Коэффициент мощности (PF)	0,5 % для 0,5 < PF < 1
Измерение активной электроэнергии	± 0,5 % от 0,02 до 1,2 Iном. при PF = 0,5 инд. или 0,8 емк. (класс 0.5S IEC 62053-22)
Измерение реактивной электроэнергии	± 2% от 0.1 to 1,2 In with sinϕ = 0.5 L or C (класс 2 IEC 62053-23)
Дополнительный источник питания
От 110 до 440 В перем. тока, 50/60 Гц	± 10 %
От 120 до 350 В пост. тока	± 20 %
От 12 до 48 В пост. тока	-6 % / + 20 %
Потребление	< 10 ВА
Рабочие условия
Рабочая температура	от -10° до + 55°C
Температура хранения	от -20° до + 85°C
Относительная влажность	95 %
Маркировка CE
DIRIS A40 соответствует требованиям документов: Европейская директива по электромагнитной совместимости (EMC) № 89/336/CEE от 3 мая 1989 г., измененная директивой № 92/31/CEE от 28 апреля 1992 г. и директивой № 93/68/CEE от 22 июля 1993 г. Директива по низковольтным сетям № 73/23/CEE от 19 февраля 1973 г., измененная директивой № 93/68/CEE от 22 июля 1993 г.
Электромагнитная совместимость IEC 61000-4-2 — уровень III
Устойчивость к радиочастотным излучениям	IEC 61000-4-3 — уровень III
Устойчивость к электрическим всплескам/выбросам	IEC 61000-4-4 — уровень IV
Устойчивость к импульсным волнам	IEC 61000-4-5 — уровень IV
Устойчивость к кондуктивным помехам	IEC 61000-4-6 — уровень III
Устойчивость к магнитным полям частоты сети	IEC 61000-4-8 — уровень IV
Кондуктивные и излучаемые помехи	IEC 61000-6-4 — класс B
Устойчивость к провалам напряжения	IEC 61000-4-11
Требования к параметрам окружающей среды
Диапазон рабочих температур	IEC 60068-2-1/IEC 60068-2-2 от -10 °C до +55 °C
Диапазон температур хранения	IEC 60068-2-1/IEC 60068-2-2 от -20 °C до +85 °C
Влажность	IEC 60068-2-30 — 95 %
Солевой туман	IEC 60068-2-52 — 2,5 % NaCl
Механические характеристики
Вибрация от 10 до 50 Гц	IEC 60068-2-6 — 2 g
Изоляция
Категория установки	Для систем до 700 В перем. тока (фаза/фаза) III
Степень загрязнения	2
Ном. импульсное выдерживаемое напряжение	IEC 60947-1 — V imp: 4 kV
Передняя панель	Класс II
Электробезопасность	IEC 61010-1



DIRIS A — Анализатор качества электроэнергии, контроль показателей качества электроэнергии
Тип	DIRIS A10	DIRIS A10+COM	DIRIS A20	DIRIS A40	DIRIS A41	DIRIS A60
Код заказа	4825 0010	4825 0011	4825 0200	4825 0201	4825 0202	4825 0207
Напряжение (U), прямое включение	50…500 V AC			50…700 V AC
Напряжение через TH				до 500 кВ
Ток	до 10000 А
Частота	45…65 Гц
Питание	200…277 V AC		110…400 V AC 120…350 V AC	110…400 V AC, 120…350 V AC 12…48 V DC
Измерение тока нейтрали (In)					•
Активная (P), реактивная (Q), полная (S) мощность	•	•	•	•	•	•
Коэффициент мощности (cosф)	•	•	•	•	•	•
Несимметрия						•
Температура	•	•		Опция 1…4	Опция 1…4	Опция 1…4
Средние значения тока (I), напряжения (U), частоты (f)				•	•	•
Среднее значение мощности	•	•	•	•	•	•
Класс точности измерения тока и напряжения	0.2	0.2	0.2	0.2	0.2	0.2
Класс точности измерения мощности	0.5	0.5	0.5	0.5	0.5	0.5
Класс точности измерения частоты	0.1	0.1	0.1	0.1	0.1	0.1
Класс точности измерения активной энергии	0.5S	0.5S	0.5S	0.5S	0.5S	0.5S
Класс точности измерения реактивной энергии	2	2	2	2	2	2
Счетчики электроэнергии
Счетчик активной, реактивной, полной энергии (кВт, кварч, кВАч)	•	•	•	•	•	•
Мультитарифность	•	•
Счетчик импульсов	•	•		Опция 2…6	Опция 2…6	Опция 2…6
Построение графиков нагрузки				•	•	•
Класс точности счетчика энергии 0.5	•	•	•	•	•	•
Импульсный выход	1		1	Опция 2 max	Опция 2 max	Опция 2 max
Анализ качества и сохранение результатов
Общий коэффициент гармонических искажений	•	•	•	•	•	•
Измерение гармоник (до 61)				•	•	•
Сигнализация повышения, провала, пропуска напряжения						•
Сигнализация перегрузки						•
Сохранение истории событий и измерений
Кривые нагрузки						•
Максимальные/средние значения напряжения, тока, частоты			•	•	•	•
Максимальная мощность	кВт	кВт	кВт	•	•	•
Максимальный ток	•	•	•	•	•	•
Цифровая и аналоговая связь
RS485 Jbus/Modbus		•	Опция	Опция	Опция	Опция
RS485 PROFIBUS-DP 12 Mbaud				Опция	Опция	Опция
Ethernet 10baseT / 100baseT Modbus RTU				Опция	Опция	•
Ethernet / RS485 gateway				Опция	Опция	•
Webserver				Опция	Опция	•
Аналоговый выход				Опция 2…4	Опция 2…4	Опция 2…6
Размеры
Размеры, исполнение	DIN рейка	DIN рейка	96×96 мм	96×96 мм	96×96 мм	96×96 мм

Анализаторы параметров электрической сети, такие как DIRIS A40, находят применение в различных областях, где требуется точный контроль качества электроэнергии и надёжность электроснабжения:

1. Энергетика и электроэнергетика:
   - Мониторинг и управление параметрами электрической сети.
   - Диагностика и тестирование оборудования.
   - Контроль качества электроэнергии.

2. Промышленные предприятия:
   - Оптимизация энергопотребления на предприятиях.
   - Управление системами автоматизации.
   - Повышение энергоэффективности.

3. Коммерческая недвижимость:
   - Управление энергоснабжением офисных центров и торговых комплексов.
   - Предотвращение аварий и повышение надежности электроснабжения.

4. Жилищно-коммунальное хозяйство:
   - Оценка качества электроэнергии в многоквартирных домах и коттеджных поселках.
   - Учёт потребления электроэнергии жильцами для выставления счетов.

5. Инфраструктура городов и населённых пунктов:
   - Мониторинг городских электросетей.
   - Система уличного освещения.

6. Транспортная инфраструктура:
   - Железнодорожный транспорт.
   - Аэропорты и морские порты.

7. Научные лаборатории и образовательные учреждения:
   - Проведение экспериментов и исследований.
   - Практические занятия по физике и электротехнике.

8. Строительные объекты:
   - Монтаж и проверка электропроводки.
   - Инспекция и приёмка объектов.
